Azure Linux 가상 머신에서 여러 네트워크 인터페이스 구성

적용 대상: ✔️ Linux VM

참고 항목

이 문서에서 참조하는 CentOS는 Linux 배포이며 EOL(수명 종료)에 도달합니다. 사용 및 계획을 적절하게 고려하세요. 자세한 내용은 CentOS 수명 종료 지침을 참조 하세요.

이 문서에서는 가장 일반적인 Linux 배포를 실행하는 Azure Linux VM(가상 머신)에서 여러 가상 네트워크 인터페이스를 구성하는 방법을 설명합니다.

요약

여러 네트워크 인터페이스가 연결된 Azure VM을 만들 수 있습니다. 일반적인 시나리오는 프런트 엔드 및 백 엔드 연결을 위한 다른 서브넷 또는 모니터링 또는 백업 솔루션 전용 네트워크를 갖는 것입니다.

이 문서에서는 다음 샘플 시나리오를 기반으로 하는 Azure Linux VM에서 작동하는 여러 네트워크 인터페이스에 필요한 구성을 제공합니다.

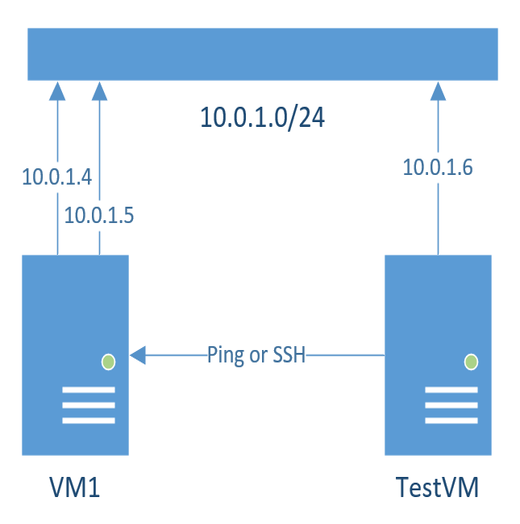

  • VM에는 동일한 서브넷에 둘 이상의 네트워크 인터페이스가 있습니다.

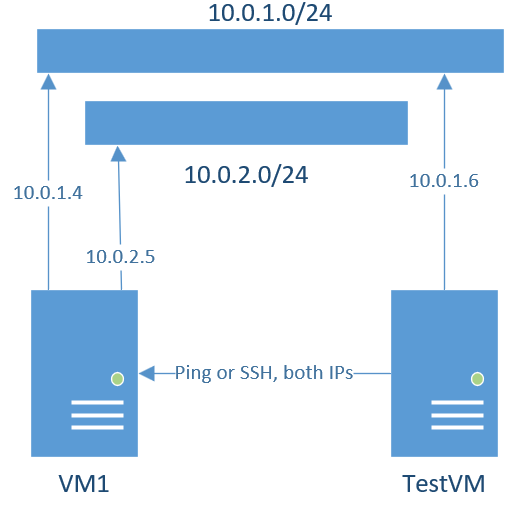

  • VM에는 서로 다른 서브넷에 있지만 동일한 VNET(Virtual Network)에 둘 이상의 네트워크 인터페이스가 있습니다.

자세한 내용은 다음 스크린샷을 참조하세요.

각 시나리오에서 동일한 VNET의 모든 VM에서 연결을 테스트할 수 있습니다.

Important

두 개 이상의 NIC가 있는 VM에서도 이 동일한 프로세스를 따를 수 있습니다.

여러 네트워크 인터페이스에 대한 게스트 OS 구성

Linux VM에 여러 네트워크 인터페이스를 추가하는 경우 라우팅 규칙을 만들어야 합니다. 이러한 규칙을 사용하면 VM이 특정 네트워크 인터페이스에 속한 트래픽을 보내고 받을 수 있습니다. 그렇지 않으면 트래픽을 올바르게 처리할 수 없습니다. 예를 들어 eth1에 속하는 트래픽은 정의된 기본 경로에서 올바르게 처리할 수 없습니다.

다음 섹션에서는 가장 일반적인 Linux 배포를 실행하는 Linux VM에서 작동하는 두 네트워크 인터페이스에 필요한 구성을 제공합니다.

참고 항목

루트 권한(루트로 전환하거나 명령 유틸리티를 사용하여)을 사용하여 다음 섹션의 sudo 모든 명령을 실행합니다.

각 섹션에서 VM에 다음 설정이 있는 두 개의 네트워크 인터페이스가 있다고 가정합니다.

  • 라우팅(명령의 sudo ip route show 출력):

    • 동일한 서브넷에 있는 두 개의 NIC:

      default via 10.0.1.1 dev eth0 proto static metric 100
10.0.1.0/24 dev eth0 proto kernel scope link src 10.0.1.4 metric 100
10.0.1.0/24 dev eth1 proto kernel scope link src 10.0.1.5 metric 101
168.63.129.16 via 10.0.1.1 dev eth0 proto dhcp metric 100
169.254.169.254 via 10.0.1.1 dev eth0 proto dhcp metric 100

    • 서로 다른 서브넷에 있지만 동일한 VNET에 있는 두 개의 NIC:

      default via 10.0.1.1 dev eth0 proto static metric 100
10.0.1.0/24 dev eth0 proto kernel scope link src 10.0.1.4 metric 100
10.0.2.0/24 dev eth1 proto kernel scope link src 10.0.2.5 metric 101
168.63.129.16 via 10.0.1.1 dev eth0 proto dhcp metric 100
169.254.169.254 via 10.0.1.1 dev eth0 proto dhcp metric 100

  • 인터페이스(명령의 sudo ip address show 출력):

    • 동일한 서브넷에 있는 두 개의 NIC:

      lo: inet 127.0.0.1/8 scope host lo
eth0: inet 10.0.1.4/24 brd 10.0.1.255 scope global eth0
eth1: inet 10.0.1.5/24 brd 10.0.1.255 scope global eth1

    • 서로 다른 서브넷에 있지만 동일한 VNET에 있는 두 개의 NIC:

      lo: inet 127.0.0.1/8 scope host lo
eth0: inet 10.0.1.4/24 brd 10.0.1.255 scope global eth0
eth1: inet 10.0.2.5/24 brd 10.0.2.255 scope global eth1

  1. 다음 명령을 실행하여 /etc/iproute2/rt_tables 파일에 두 개의 라우팅 테이블을 추가합니다(NIC당 하나의 항목이 필요).

    sudo echo "200 eth0-rt" >> /etc/iproute2/rt_tables
sudo echo "201 eth1-rt" >> /etc/iproute2/rt_tables

    더 많은 네트워크 인터페이스가 VM에 연결된 경우 추가 라우팅 테이블(예: 202 eth2-rt, 203 eth3-rt 등)을 추가합니다.

  2. /etc/sysconfig/network-scripts/ 디렉터리의 각 네트워크 인터페이스에 대한 구성 파일이 있는지 확인합니다. ifcfg-eth0 구성 파일을 기반으로 새 네트워크 인터페이스 구성 파일을 만들 수 있습니다(줄 수정 DEVICE 및 새 파일에서 줄 제거 DHCP_HOSTNAME HWADDR). 이렇게 하려면 다음 명령을 실행합니다.

    sudo cat /etc/sysconfig/network-scripts/ifcfg-eth0 > /etc/sysconfig/network-scripts/ifcfg-eth1
sudo sed -i 's/DEVICE=eth0/DEVICE=eth1/' /etc/sysconfig/network-scripts/ifcfg-eth1
sudo sed -i '/DHCP_HOSTNAME/d' /etc/sysconfig/network-scripts/ifcfg-eth1
sudo sed -i '/HWADDR/d' /etc/sysconfig/network-scripts/ifcfg-eth1

  3. 네트워크 스택 활성화 중에 변경 내용을 영구적으로 적용하려면 /etc/sysconfig/network-scripts/ifcfg-eth0 및 /etc/sysconfig/network-scripts/ifcfg-eth1(ifcfg-eth2, ifcfg-eth3 등)을 편집하고 VM에 두 개 이상의 네트워크 인터페이스가 있는 경우 값을 NM_CONTROLLED 변경 yes no합니다. 이렇게 하려면 다음 명령을 실행합니다.

    sudo cp -rp /etc/sysconfig/network-scripts/ifcfg-eth0 /tmp/ifcfg-eth0.bkp
sudo cp -rp /etc/sysconfig/network-scripts/ifcfg-eth1 /tmp/ifcfg-eth1.bkp
sudo sed -i 's/NM_CONTROLLED=yes/NM_CONTROLLED=no/' /etc/sysconfig/network-scripts/ifcfg-eth0
sudo sed -i 's/NM_CONTROLLED=yes/NM_CONTROLLED=no/' /etc/sysconfig/network-scripts/ifcfg-eth1

    참고 항목

    NM_CONTROLLED=no 명령을 사용하여 cat /etc/sysconfig/network-scripts/ifcfg-eth* /etc/sysconfig/network-scripts/ifcfg-eth0 및 /etc/sysconfig/network-scripts/ifcfg-eth1 파일 모두에 줄이 추가되었는지 확인합니다. 줄이 파일에 없으면 명령 및 sudo echo "NM_CONTROLLED=no" >> /etc/sysconfig/network-scripts/ifcfg-eth1 명령을 사용하여 sudo echo "NM_CONTROLLED=no" >> /etc/sysconfig/network-scripts/ifcfg-eth0 수동으로 추가합니다.

  4. 이 구성을 수정한 후 네트워크 서비스를 다시 시작하여 다음 명령을 실행하여 변경 내용을 적용합니다.

    sudo systemctl restart network

  5. 텍스트 편집기(다음 예제에서는 vi 편집기가 사용됨)를 사용하여 해당 규칙을 만들고 파일을 라우팅하고 각 파일에 적절한 규칙과 경로를 추가합니다. 다음 단계를 사용하여 네트워크 인터페이스당 하나의 rule-eth# 및 route-eth# 파일 집합을 만듭니다. 모든 단계에서 그에 따라 IP 주소 및 서브넷 정보를 바꿉니다. 더 많은 네트워크 인터페이스가 있는 경우 해당 IP 주소, 네트워크 및 게이트웨이 세부 정보를 사용하여 각 인터페이스에 대해 동일한 규칙-eth# 및 route-eth# 파일 집합을 만듭니다.

    • eth0에 대한 규칙 및 경로를 만듭니다.

      1. eth0에 대한 규칙 파일을 만들려면 /etc/sysconfig/network-scripts/rule-eth0 파일을 엽니다.

        sudo vi /etc/sysconfig/network-scripts/rule-eth0

      2. 규칙 파일에 다음 콘텐츠를 추가합니다. 그에 따라 IP 주소를 바꾸고, 구성에서 IPv4 주소를 지정하고, 32비트 값을 유지합니다.

        from 10.0.1.4/32 table eth0-rt
to 10.0.1.4/32 table eth0-rt

      3. eth0에 대한 경로 파일을 만들려면 /etc/sysconfig/network-scripts/route-eth0 파일을 엽니다.

        sudo vi /etc/sysconfig/network-scripts/route-eth0

      4. 경로 파일에 다음 콘텐츠를 추가합니다. 그에 따라 네트워크 및 게이트웨이 값을 바꿉다.

        10.0.1.0/24 dev eth0 table eth0-rt
default via 10.0.1.1 dev eth0 table eth0-rt

    • eth1에 대한 규칙 및 경로를 만듭니다.

      1. eth1에 대한 규칙 파일을 만들려면 /etc/sysconfig/network-scripts/rule-eth1 파일을 엽니다.

        sudo vi /etc/sysconfig/network-scripts/rule-eth1

      2. 규칙 파일에 다음 콘텐츠를 추가합니다. 그에 따라 IP 주소를 바꾸고, 명령에서 IPv4 주소를 지정하고, 32비트 값을 유지합니다.

        • 동일한 서브넷에 있는 두 개의 NIC:

          from 10.0.1.5/32 table eth1-rt
to 10.0.1.5/32 table eth1-rt

        • 서로 다른 서브넷에 있지만 동일한 VNET에 있는 두 개의 NIC:

          from 10.0.2.5/32 table eth1-rt
to 10.0.2.5/32 table eth1-rt

      3. eth1에 대한 경로 파일을 만들려면 /etc/sysconfig/network-scripts/route-eth1 파일을 엽니다.

        sudo vi /etc/sysconfig/network-scripts/route-eth1

      4. 경로 파일에 다음 콘텐츠를 추가합니다. 그에 따라 네트워크 및 게이트웨이 값을 바꿉다.

        • 동일한 서브넷에 있는 두 개의 NIC:

          10.0.1.0/24 dev eth1 table eth1-rt
default via 10.0.1.1 dev eth1 table eth1-rt

        • 서로 다른 서브넷에 있지만 동일한 VNET에 있는 두 개의 NIC:

          10.0.2.0/24 dev eth1 table eth1-rt
default via 10.0.2.1 dev eth1 table eth1-rt

  6. 변경 내용을 적용하려면 다음 명령을 실행하여 네트워크 서비스를 다시 시작합니다.

    sudo systemctl restart network

    이제 라우팅 규칙이 올바르게 설정되었으며 모든 네트워크 인터페이스에서 연결이 작동해야 합니다. SSH(Secure Shell)를 사용하거나 동일한 VNET의 VM에서 두 IP를 ping하여 연결을 테스트할 수 있습니다.

  7. 다음 명령을 사용하여 현재 경로 및 규칙이 로드되는지 확인합니다.

    sudo ip route show
sudo ip rule show

Important

두 번째 NIC와 통신하는 데 여전히 문제가 있는 경우 명령을 사용하여 VM을 sudo reboot 다시 시작하고 7단계를 반복한 다음 연결을 다시 테스트합니다.
