이는 Windows 정밀 터치패드 디바이스의 고정 접촉 보고 기능을 테스트하기 위한 것입니다.
테스트 이름
- Test.StationaryJitter
- Test.StationaryJitterMultiple
테스트된 핵심 요구 사항
- Device.Input.Digitizer.PrecisionTouchpad.Jitter
테스트 목적
- 정밀 터치패드가 10초 동안 하나의 고정된 접점 또는 여러 고정된 접점을 정확하게 보고할 수 있는지 확인합니다.
필수 도구
- 정밀 터치 패드 수정이 포함된 PT3
- PTLogo.exe
유효성 검사 단계
Test.StationaryJitter.json을 시작합니다.
접점이 위아래로만 이동할 수 있도록 두 축이 모두 PT3에 잠겨 있는지 확인합니다. 다음 이미지는 PT3 및 축 잠금 레버를 보여줍니다.
- 디지타이저 표면의 원하는 위치에서 1개의 접점을 똑바로 조심스럽게 내립니다.
참고 일부 PT3 팁은 빠르게 내리면 약간 튀어 오를 수 있습니다. 이 문제를 방지하려면 팁을 디지타이저 표면 위로 천천히 내립니다.
PTLogo 사용자 인터페이스의 오른쪽 위 모서리에 있는 타이머를 사용하여 10초 동안 기다립니다.
접점을 신중하게 올립니다.
지터가 검색되지 않으면 PTLogo는 반복을 통과하고 다음으로 이동합니다. 그렇지 않으면 테스트에 실패하고 오류가 표시됩니다.
터치패드의 다른 위치에서 각각 5회 반복합니다.
Test.StationaryJitterMultiple을 시작합니다.

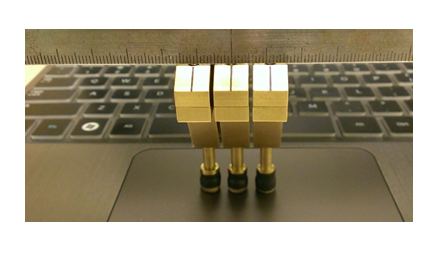

다음 이미지와 같이 13mm 가장자리에서 가장자리까지의 분리 거리에 3~5개의 접점(디바이스에서 지원하는 경우)이 있도록 PT3에 접점을 추가합니다.
- PTLogo에서 3개의 접점이 모두 시각화될 때까지 터치패드의 원하는 위치에서 접점을 조심스럽게 내립니다.
압력 패드의 경우 최대 z 높이(1mm)만 초과할 때까지 접점을 내리고, PTLogo에서 3개의 접점이 모두 시각화될 때까지 빠르고 부드럽게 내려야 합니다.
PTLogo의 오른쪽 위 모서리에 있는 타이머를 사용하여 10초 동안 기다립니다.
접점을 조심스럽게 올립니다.
지터가 검색되지 않으면 PTLogo는 반복을 통과하고 다음으로 이동합니다. 그렇지 않으면 테스트에 실패하고 오류가 표시됩니다.
터치패드의 다른 위치에서 각각 5회 반복하되, 이전 이미지와 같이 항상 디지타이저 화면에서 가로로 정렬된 접점을 사용합니다.
두 번째 반복 집합이 동작 후 지터를 테스트하기 시작합니다. 터치패드에 3개의 접점을 배치하고 2cm 이상 빠르게 이동한 다음, 그대로 둡니다. 이 작업은 3초 이내에 수행해야 합니다.
테스트의 유효성을 검사할 때까지 10초 정도 기다린 다음, 접점을 올립니다.
터치패드의 다른 위치에서 각각 5회 반복합니다.
일반적인 오류 메시지
"[12] 상호 작용이 너무 짧음: #####"
o 접점이 필요한 기간보다 짧게 작동 중단되었습니다.
o 표시된 값(#####)은 접점의 기간(밀리초)입니다.

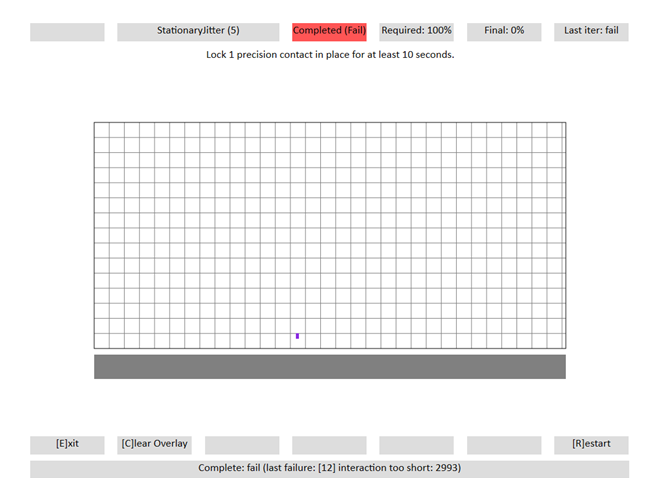

다음은 너무 짧은 상호 작용을 보여 주는 테스트의 스크린샷입니다.
"[11] 접점 변위가 너무 큼: ###"
o 접점이 0.5mm의 허용 오차보다 크게 이동하거나 지터링되었습니다.
o 표시된 값(###)은 하이메트릭 변위입니다.

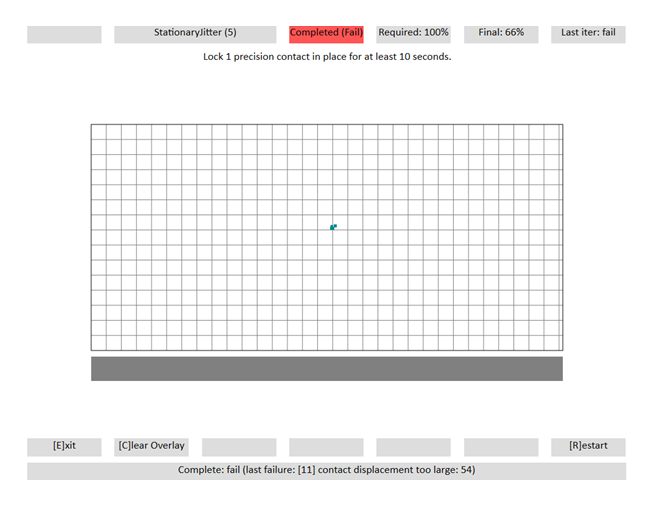

다음은 너무 큰 변위를 보여 주는 테스트의 스크린샷입니다.
통과 기준
- 통과 상태로 완료하려면 총 10/10(100%) 반복을 통과해야 합니다.
