단추를 사용하면 즉각적인 작업을 트리거할 수 있습니다. 혼합 현실에서 가장 기본적인 구성 요소 중 하나입니다. MRTK는 다양한 유형의 단추 프리팹을 제공합니다.

MRTK의 단추 프리팹

폴더 아래 MRTK/SDK/Features/UX/Interactable/Prefabs 의 단추 프리팹 예제

Unity UI 이미지/그래픽 기반 단추

UnityUIInteractableButton.prefab
PressableButtonUnityUI.prefab
PressableButtonUnityUICircular.prefab
PressableButtonHoloLens2UnityUI.prefab

충돌기 기반 단추

PressableButtonHoloLens2

PressableButtonHoloLens2Unplated

PressableButtonHoloLens2Circular

테두리 조명, 근접 조명 및 압축된 앞면 판과 같은 다양한 시각적 피드백을 지원하는 백플레이트가 있는 HoloLens 2 셸 스타일 단추

백플레이트 없는 HoloLens 2 셸 스타일 단추

원형 셰이프가 있는 HoloLens 2 셸 스타일 단추

PressableButtonHoloLens2_32x96

PressableButtonHoloLens2Bar3H

PressableButtonHoloLens2Bar3V

와이드 HoloLens 2 셸 스타일 단추 32x96mm

공유 백 플레이트가 있는 가로 HoloLens 2 단추 모음

공유 백 플레이트가 있는 세로 HoloLens 2 단추 모음

PressableButtonHoloLens2ToggleCheckBox_32x32

PressableButtonHoloLens2ToggleSwitch_32x32

PressableButtonHoloLens2ToggleRadio_32x32

HoloLens 2 셸 스타일 확인란 32x32mm

HoloLens 2 셸 스타일 스위치 32x32mm

HoloLens 2 셸 스타일 라디오 32x32mm

PressableButtonHoloLens2ToggleCheckBox_32x96

PressableButtonHoloLens2ToggleSwitch_32x96

PressableButtonHoloLens2ToggleRadio_32x96

HoloLens 2 셸 스타일 확인란 32x96mm

HoloLens 2 셸 스타일 스위치 32x96mm

HoloLens 2 셸 스타일 라디오 32x96mm

방사형

확인란

ToggleSwitch

방사형 단추

확인란

토글 스위치

ButtonHoloLens1

PressableRoundButton

단추

HoloLens 1세대 셸 스타일 단추

원형 셰이프 누름 단추

기본 단추

Button (Assets/MRTK/SDK/Features/UX/Interactable/Prefabs/Button.prefab)은 상호 작용 가능한 개념을 기반으로 하여 단추 또는 다른 유형의 대화형 표면에 대한 쉬운 UI 컨트롤을 제공합니다. 기준선 단추는 근거리 상호 작용에 대한 관절식 손 입력과 멀리 있는 상호 작용에 대한 응시 + 에어 탭을 포함하여 사용 가능한 모든 입력 메서드를 지원합니다. 음성 명령을 사용하여 단추를 트리거할 수도 있습니다.

PressableButtonHoloLens2(Assets/MRTK/SDK/Features/UX/Interactable/Prefabs/PressableButtonHoloLens2.prefab)은 직접 손 추적 입력에 대한 단추의 정확한 이동을 지원하는 HoloLens 2 셸 스타일 단추입니다. 스크립트와 스크립트를 PressableButton 결합합니다Interactable.

HoloLens 2 경우 불투명 백플레이트에서 단추를 사용하는 것이 좋습니다. 이러한 유용성 및 안정성 문제로 인해 투명한 단추는 권장되지 않습니다.

아이콘 및 텍스트는 물리적 환경에서 읽기 어렵습니다.
이벤트가 트리거되는 시기를 이해하기 어렵습니다.
투명 평면을 통해 표시되는 홀로그램은 HoloLens 2 깊이 LSR 안정화로 불안정할 수 있습니다.

누를 수 있는 단추를 사용하는 방법

Unity UI 기반 단추

장면에서 Canvas를 만듭니다(GameObject -> UI -> Canvas). 캔버스의 검사기 패널에서 다음을 수행합니다.

"MRTK 캔버스로 변환"을 클릭합니다.
"NearInteractionTouchableUnityUI 추가"를 클릭합니다.
Rect Transform 구성 요소의 X, Y 및 Z 크기 조정을 0.001로 설정합니다.

그런 다음(Assets/MRTK/SDK/Features/UX/Interactable/Prefabs/PressableButtonUnityUI.prefab), PressableButtonUnityUICircular (Assets/MRTK/SDK/Features/UX/Interactable/Prefabs/를 끌어서 끕 PressableButtonUnityUI 니다. PressableButtonUnityUICircular.prefab) 또는 PressableButtonHoloLens2UnityUI (Assets/MRTK/SDK/Features/UX/Interactable/Prefabs/PressableButtonHoloLens2UnityUI.prefab) 캔버스.

충돌기 기반 단추

(Assets/MRTK/SDK/Features/UX/Interactable/Prefabs/PressableButtonHoloLens2.prefab) 또는 PressableButtonHoloLens2Unplated (Assets/MRTK/SDK/Features/UX/Interactable/Prefabs/PressableButtonHoloLens2Unplated.prefab)을 장면으로 끌어 PressableButtonHoloLens2 다 놓기만 하면 됩니다. 이러한 단추 프리팹은 관절식 손 입력 및 응시를 포함하여 다양한 유형의 입력에 대한 시청각 피드백을 포함하도록 이미 구성되어 있습니다.

프리팹 자체에 노출되는 이벤트와 상호 작용 가능 구성 요소를 사용하여 추가 작업을 트리거할 수 있습니다. HandInteractionExample 장면의 누를 수 있는 단추는 Interactable의 OnClick 이벤트를 사용하여 큐브 색 변경을 트리거합니다. 이 이벤트는 응시, 에어 탭, 핸드레이와 같은 다양한 유형의 입력 방법과 누를 수 있는 단추 스크립트를 통한 물리적 단추 누름에 대해 트리거됩니다.

누를 수 있는 단추가 단추의 를 통해 PhysicalPressEventRouterOnClick 이벤트를 실행할 때 구성할 수 있습니다. 예를 들어 클릭 시 상호 작용 가능 을 이벤트 켜기 누르기로 설정하여 단추를 처음 누를 때 OnClick을 실행하도록 설정할 수 있습니다.

특정 관절식 손 입력 상태 정보를 활용하려면 터치 시작, 터치 엔드, 단추 누르 기,단추 해제 등 누를 수 있는 단추 이벤트를 사용할 수 있습니다. 그러나 이러한 이벤트는 에어 탭, 핸드레이 또는 눈 입력에 대한 응답으로 실행되지 않습니다. 근거리 및 먼 상호 작용을 모두 지원하려면 Interactable의 OnClick 이벤트를 사용하는 것이 좋습니다.

상호 작용 상태

유휴 상태에서는 단추의 앞면 판이 표시되지 않습니다. 손가락이 다가오거나 응시 입력의 커서가 표면을 대상으로 할 때 앞판의 빛나는 테두리가 표시됩니다. 전면 판 표면에 손가락 끝 위치의 추가 강조 표시가 있습니다. 손가락으로 밀면 앞면 판이 손가락 끝으로 이동합니다. 손끝이 전면 판의 표면에 닿으면 터치 포인트에 대한 시각적 피드백을 제공하는 미묘한 펄스 효과가 표시됩니다.

HoloLens 2 셸 스타일 단추에는 상호 작용에 대한 사용자의 신뢰를 높이기 위한 많은 시각적 신호와 어도선이 있습니다.


근접 조명	포커스 강조 표시	압축 케이지	트리거에 펄스

미묘한 펄스 효과는 현재 상호 작용하는 포인터에 있는 ProximityLight 를 찾는 누를 수 있는 단추에 의해 트리거됩니다. 근접 조명이 발견되면 메서드가 ProximityLight.Pulse 호출되어 셰이더 매개 변수에 자동으로 애니메이션 효과를 적용하여 펄스를 표시합니다.

검사기 속성

상자 충돌기Box Collider 단추의 앞면 판에 대한 입니다.

누를 수 있는 단추 손 누르기 조작을 사용하는 단추 이동에 대한 논리입니다.

Physical Press 이벤트 라우터 이 스크립트는 손 누르기 상호 작용에서 상호 작용 가능으로 이벤트를 보냅니다.

상호 작용 가능상호 작용 가능 은 다양한 유형의 상호 작용 상태 및 이벤트를 처리합니다. HoloLens 응시, 제스처 및 음성 입력 및 몰입형 헤드셋 모션 컨트롤러 입력은 이 스크립트에서 직접 처리됩니다.

오디오 원본 오디오 피드백 클립에 대한 Unity 오디오 원본입니다.

NearInteractionTouchable.cs 관절식 손 입력으로 모든 개체를 터치할 수 있도록 하는 데 필요합니다.

프리팹 레이아웃

ButtonContent 개체에는 앞면 판, 텍스트 레이블 및 아이콘이 포함됩니다. FrontPlate은 Button_Box 셰이더를 사용하여 인덱스 손끝의 근접에 응답합니다. 빛나는 테두리, 근접 조명 및 터치에 대한 펄스 효과를 보여줍니다. 텍스트 레이블은 TextMesh Pro로 만들어집니다. SeeItSayItLabel의 표시 유형은 Interactable의 테마에 의해 제어됩니다.

아이콘 및 텍스트를 변경하는 방법

MRTK 단추는 구성 요소를 사용하여 ButtonConfigHelper 단추의 아이콘, 텍스트 및 레이블을 변경하는 데 도움을 줍니다. 선택한 단추에 요소가 없으면 일부 필드가 없을 수 있습니다.

아이콘 집합 만들기 및 수정

아이콘 집합은 구성 요소에서 사용하는 아이콘 자산의 공유 집합입니다ButtonConfigHelper. 세 가지 아이콘 스타일 이 지원됩니다.

쿼드 아이콘은 를 사용하여 MeshRenderer쿼드에서 렌더링됩니다. 기본 아이콘 스타일입니다.
스프라이트 아이콘은 를 사용하여 SpriteRenderer렌더링됩니다. 아이콘을 스프라이트 시트로 가져오거나 아이콘 자산을 Unity UI 구성 요소와 공유하려는 경우에 유용합니다. 이 스타일을 사용하려면 Sprite 편집기 패키지(Windows - 패키지 관리자 ->> 2D 스프라이트)를 설치해야 합니다.
문자 아이콘은 구성 요소를 사용하여 TextMeshPro 렌더링됩니다. 아이콘 글꼴을 사용하려는 경우에 유용합니다. HoloLens 아이콘 글꼴을 사용하려면 글꼴 자산을 만들어야 TextMeshPro 합니다.

단추에서 사용하는 스타일을 변경하려면 ButtonConfigHelper에서 아이콘 드롭다운을 확장하고 아이콘 스타일 드롭다운에서 선택합니다.

새 단추 아이콘을 만들려면 다음을 수행합니다.

프로젝트 창에서 자산을 마우스 오른쪽 단추로 클릭하여 상황에 맞는 메뉴를 엽니다. (Assets 폴더 또는 해당 하위 폴더 중 하나 내의 빈 공간을 마우스 오른쪽 단추로 클릭할 수도 있습니다.)
만들기 > Mixed Reality > 도구 키트 아이콘 집합을 > 선택합니다.

쿼드 및 스프라이트 아이콘을 추가하려면 해당 배열로 끌어서 놓기만 하면 됩니다. 문자 아이콘을 추가하려면 먼저 글꼴 자산을 만들고 할당해야 합니다.

MRTK 2.4 이상에서는 사용자 지정 아이콘 텍스처를 IconSet으로 이동하는 것이 좋습니다. 프로젝트의 모든 단추에 있는 자산을 새 권장 형식으로 업그레이드하려면 ButtonConfigHelperMigrationHandler를 사용합니다. (Mixed Reality 도구 키트 -> 유틸리티 -> 마이그레이션 창 -> 마이그레이션 처리기 선택 -> Microsoft.MixedReality.Toolkit.Utilities.ButtonConfigHelperMigrationHandler)

단추를 업그레이드하는 데 필요한 Microsoft.MixedRealityToolkit.Unity.Tools 패키지를 가져옵니다.

업그레이드 창 대화 상자

마이그레이션 중에 기본 아이콘 집합에 아이콘이 없으면 MixedRealityToolkit.Generated/CustomIconSets에 사용자 지정 아이콘 집합이 만들어집니다. 대화 상자는 이 작업이 수행되었음을 나타냅니다.

사용자 지정 아이콘 알림

HoloLens 아이콘 글꼴 자산 만들기

먼저 아이콘 글꼴을 Unity로 가져옵니다. Windows 컴퓨터의 경우 Windows/Fonts/holomdl2.ttf에서 기본 HoloLens 글꼴을 찾을 수 있습니다. 이 파일을 복사하여 Assets 폴더에 붙여넣습니다.

다음으로 창 TextMeshPro 글꼴 자산 작성자를 통해 > TextMeshPro > 글꼴 자산 작성자를 엽니다. HoloLens 글꼴 아틀라스를 생성하기 위한 권장 설정은 다음과 같습니다. 모든 아이콘을 포함하려면 다음 유니코드 범위를 문자 시퀀스 필드에 붙여넣습니다.

E700-E702,E706,E70D-E70E,E710-E714,E718,E71A,E71D-E71E,E720,E722,E728,E72A-E72E,E736,E738,E73F,E74A-E74B,E74D,E74F-E752,E760-E761,E765,E767-E769,E76B-E76C,E770,E772,E774,E777,E779-E77B,E782-E783,E785-E786,E799,E7A9-E7AB,E7AF-E7B1,E7B4,E7C8,E7E8-E7E9,E7FC,E80F,E821,E83F,E850-E859,E872-E874,E894-E895,E8A7,E8B2,E8B7,E8B9,E8D5,E8EC,E8FB,E909,E91B,E92C,E942,E95B,E992-E995,E9E9-E9EA,EA37,EA40,EA4A,EA55,EA96,EB51-EB52,EB65,EB9D-EBB5,EBCB-EBCC,EBCF-EBD3,EC03,EC19,EC3F,EC7A,EC8E-EC98,ECA2,ECD8-ECDA,ECE0,ECE7-ECEB,ED17,EE93,EFA9,F114-F120,F132,F181,F183-F186

글꼴 자산이 생성되면 프로젝트에 저장하고 아이콘 집합의 문자 아이콘 글꼴 필드에 할당합니다. 이제 사용 가능한 아이콘 드롭다운이 채워집니다. 단추에서 사용할 수 있는 아이콘을 만들려면 아이콘을 클릭합니다. 선택한 아이콘 드롭다운에 추가되고 이제 선택적으로 아이콘에 ButtonConfigHelper. 태그를 지정할 수 있습니다에 표시됩니다. 이렇게 하면 런타임에 아이콘을 설정할 수 있습니다.

public void SetButtonToAdjust()
{
    ButtonConfigHelper buttonConfigHelper = gameObject.GetComponent<ButtonConfigHelper>();
    buttonConfigHelper.SetCharIconByName("AppBarAdjust");
}

아이콘 집합을 사용하려면 에서 아이콘 드롭다운 ButtonConfigHelper 을 확장하고 아이콘 집합 필드에 할당합니다.

단추의 크기를 변경하는 방법

HoloLens 2 셸 스타일 단추의 크기는 32x32mm입니다. 차원을 사용자 지정하려면 단추 프리팹에서 이러한 개체의 크기를 변경합니다.

FrontPlate
BackPlate 아래의 쿼드
루트의 상자 충돌기

그런 다음 단추의 루트에 있는 NearInteractionTouchable 스크립트에서 경계 수정 단추를 클릭합니다.

FrontPlate 업데이트

쿼드 업데이트

Box Collider 업데이트

'범위 수정' 를 클릭합니다.

음성 명령('see-it, say-it')

음성 입력 처리기 누를 수 있는 단추의 상호 작용 가능한 스크립트는 이미 를 구현합니다.IMixedRealitySpeechHandler 음성 명령 키워드(keyword) 여기에서 설정할 수 있습니다.

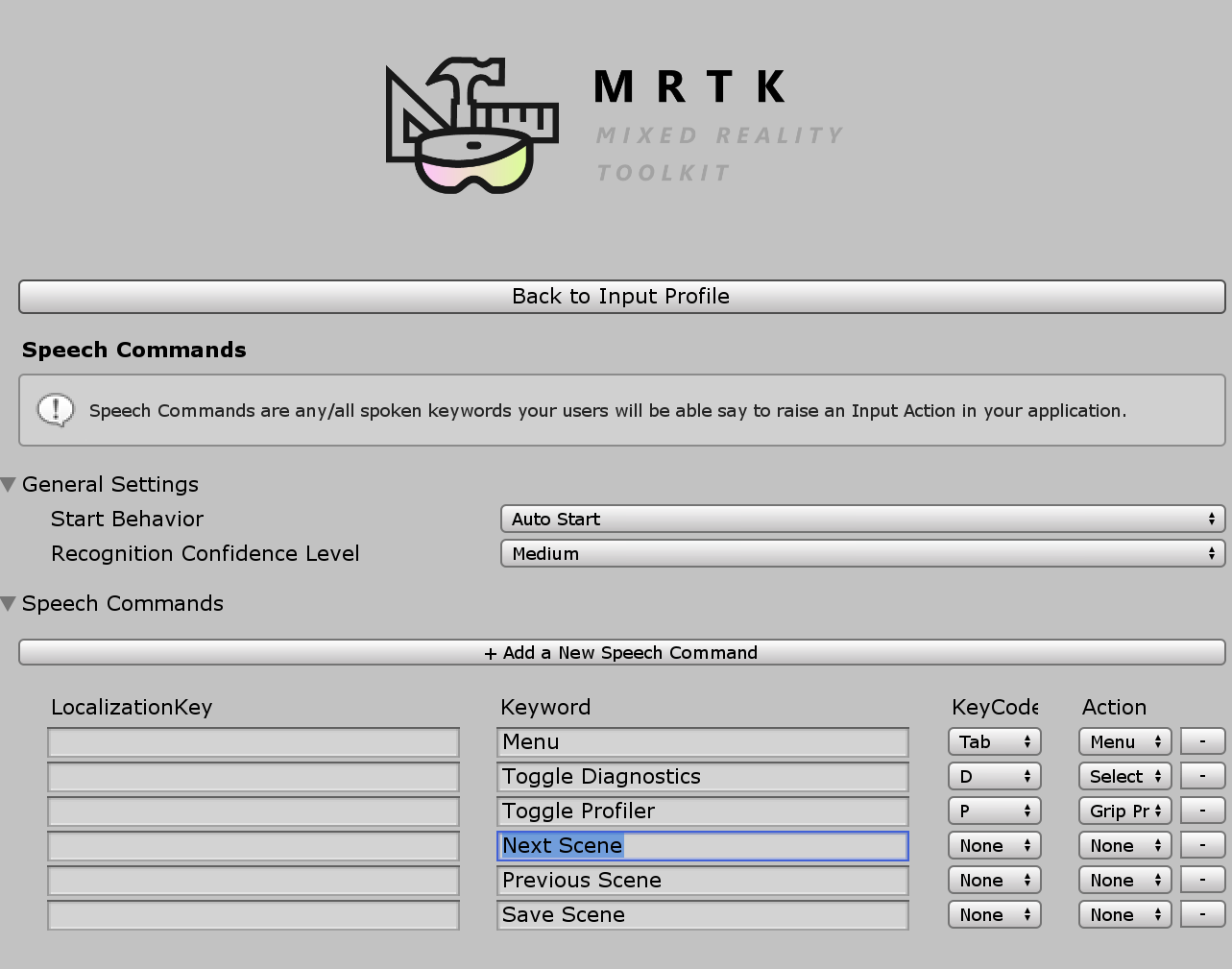

음성 입력 프로필 또한 전역 음성 명령 프로필에 음성 명령 키워드(keyword) 등록해야 합니다.

See-it, Say-it 레이블 누를 수 있는 단추 프리팹에는 SeeItSayItLabel 개체 아래에 자리 표시자 TextMesh Pro 레이블이 있습니다. 이 레이블을 사용하여 단추의 음성 명령 키워드(keyword) 사용자에게 전달할 수 있습니다.

처음부터 단추를 만드는 방법

이러한 단추의 예는 PressableButtonExample 장면에서 찾을 수 있습니다 .

1. 큐브를 사용하여 누를 수 있는 단추 만들기(거의 상호 작용에만 해당)

Unity 큐브 만들기(GameObject > 3D 개체 > 큐브)
스크립트 추가 PressableButton.cs
스크립트 추가 NearInteractionTouchable.cs

PressableButton의 검사기 패널에서 큐브 개체를 이동 단추 시각적 개체에 할당합니다.

큐브를 선택하면 개체에 여러 색의 레이어가 표시됩니다. 이렇게 하면 설정 누르기 아래의 거리 값이 시각화됩니다. 핸들을 사용하여 누름(개체 이동)을 시작할 시기와 이벤트를 트리거할 시기를 구성할 수 있습니다.

단추를 누르면 TouchBegin(), TouchEnd(), ButtonPressed(), ButtonReleased()와 같은 스크립트에 노출 PressableButton.cs 되는 적절한 이벤트가 이동하고 생성됩니다.

문제 해결

단추가 두 번 누르기를 실행하는 경우 Front Push 적용 속성이 활성화되어 있고 근거리 상호 작용 터치 가능 평면 앞에 푸시 거리 시작 평면이 배치되어 있는지 확인합니다. 근거리 상호 작용 터치 가능 평면은 아래 gif에서 흰색 화살표의 원점 앞에 배치된 파란색 평면으로 표시됩니다.

2. 기본 큐브 단추에 시각적 피드백 추가

MRTK 표준 셰이더는 시각적 피드백을 쉽게 추가할 수 있는 다양한 기능을 제공합니다. 재질을 만들고 셰이더 Mixed Reality Toolkit/Standard를 선택합니다. 또는 MRTK 표준 셰이더를 사용하는 에서 /SDK/StandardAssets/Materials/ 기존 재질 중 하나를 사용하거나 복제할 수 있습니다.

흐름 옵션에서 및 Proximity Light 를 확인 Hover Light 합니다. 이를 통해 근거리 손(근접 조명) 및 먼 포인터(호버 라이트) 상호 작용 모두에 대한 시각적 피드백을 사용할 수 있습니다.

3. 기본 큐브 단추에 오디오 피드백 추가

PressableButton.cs 스크립트는 TouchBegin(), TouchEnd(), ButtonPressed(), ButtonReleased()와 같은 이벤트를 노출하므로 오디오 피드백을 쉽게 할당할 수 있습니다. 큐브 개체에 Unity를 Audio Source 추가한 다음 AudioSource.PlayOneShot()을 선택하여 오디오 클립을 할당하기만 하면 됩니다. 폴더에서 /SDK/StandardAssets/Audio/ MRTK_Select_Main 및 MRTK_Select_Secondary 오디오 클립을 사용할 수 있습니다.

4. 시각적 상태 추가 및 먼 상호 작용 이벤트 처리

상호 작용 가능 은 다양한 유형의 입력 상호 작용에 대한 시각적 상태를 쉽게 만들 수 있는 스크립트입니다. 또한 먼 상호 작용 이벤트를 처리합니다. 큐브 개체를 프로필 아래의 대상 필드에 추가하고 Interactable.cs 끌어서 놓습니다. 그런 다음 ScaleOffsetColorTheme 형식으로 새 테마를 만듭니다. 이 테마에서 포커스 및 누름과 같은 특정 상호 작용 상태에 대한 개체의 색을 지정할 수 있습니다. 크기 조정 및 오프셋도 제어할 수 있습니다. 감속을 확인하고 기간을 설정하여 시각적 전환이 원활하게 진행되도록 합니다.

개체가 멀리(손 광선 또는 응시 커서) 및 근거리(손) 상호 작용 모두에 응답하는 것을 볼 수 있습니다.

사용자 지정 단추 예제

HandInteractionExample 장면에서 를 사용하는 PressableButton피아노 및 둥근 단추 예제를 참조하세요.

각 피아노 키에는 PressableButton 및 스크립트가 NearInteractionTouchable 할당되어 있습니다. 의 NearInteractionTouchable로컬 전달 방향이 올바른지 확인하는 것이 중요합니다. 편집기에서 흰색 화살표로 표시됩니다. 화살표가 단추의 앞면에서 멀리 떨어져 있는지 확인합니다.
