복합 효과

복합 효과를 사용하여 2개 이상의 이미지를 결합합니다. 이 효과에는 13가지 복합 모드가 있습니다. T

복합 효과는 2개 이상의 입력을 허용합니다. 2개 이미지를 지정하면 대상은 첫 번째 입력(인덱스 0)이고 원본은 두 번째 입력(인덱스 1)입니다. 2개 이상의 입력을 지정하는 경우 이미지는 첫 번째 입력 및 두 번째 입력 등으로 시작하여 합성됩니다.

이 효과는 GPU(그래픽 처리 장치)의 혼합 단위를 사용하여 모든 모드를 구현합니다.

이 효과에 대한 CLSID는 CLSID_D2D1Composite.

• 예제 이미지
• 효과 속성
• 모드 유형
• 예제 코드
• 요구 사항
• 관련 항목

예제 이미지

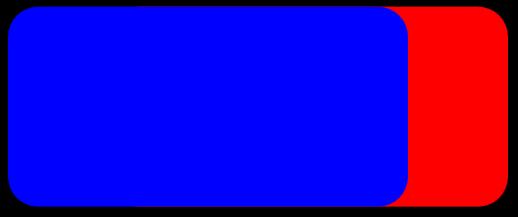

여기에 있는 이미지는 겹치는 크기가 같은 2개의 둥근 사각형을 보여 줍니다. 파란색 사각형이 원본이고 빨간색 사각형이 대상입니다. 이미지는 소스 오버 모드로 합성되었습니다.

다음은 기본 모드를 사용하는 또 다른 예입니다.

이미지 1 이전

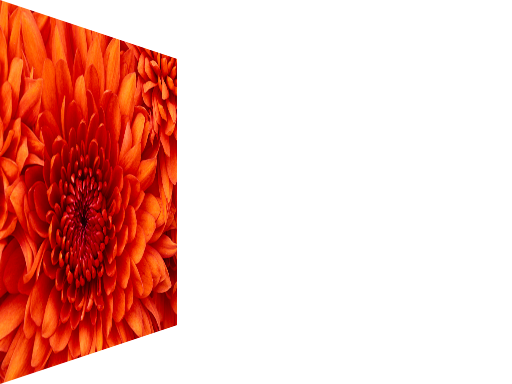

이미지 2 이전

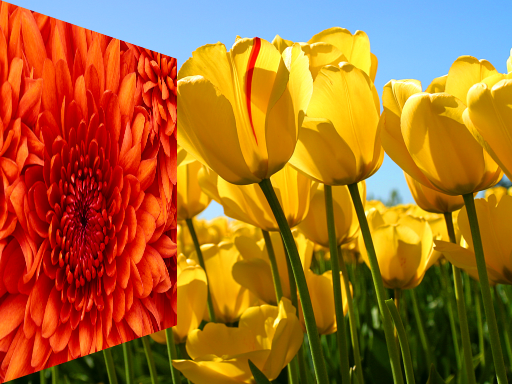

After

ComPtr<ID2D1Effect> compositeEffect;
m_d2dContext->CreateEffect(CLSID_D2D1Composite, &compositeEffect);

compositeEffect->SetInput(0, bitmap);
compositeEffect->SetInput(1, bitmapTwo);

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(compositeEffect.Get());
m_d2dContext->EndDraw();

효과 속성

표시 이름 및 인덱스 열거형	형식 및 기본값	Description
Mode D2D1_COMPOSITE_PROP_MODE	D2D1_COMPOSITE_MODE D2D1_COMPOSITE_MODE_SOURCE_OVER	효과에 사용되는 모드입니다.

모드 유형

여기 표에서는 이 효과의 모드를 보여 줍니다. 표에 나열된 수식은 다음 요소를 사용합니다.

• O = 출력
• S = 원본
• SA = 원본 알파
• D = 대상
• DA = 대상 알파

열거형	방정식	출력 비트맵 크기
D2D1_COMPOSITE_MODE_SOURCE_OVER	O = S + (1 SA) * D	원본 및 대상 비트맵의 공용 구조체
D2D1_COMPOSITE_MODE_DESTINATION_OVER	O = (1 DA) * S + D	원본 및 대상 비트맵의 공용 구조체
D2D1_COMPOSITE_MODE_SOURCE_IN	O = DA * S	원본 및 대상 비트맵의 교집합
D2D1_COMPOSITE_MODE_DESTINATION_IN	O = SA * D	원본 및 대상 비트맵의 교집합
D2D1_COMPOSITE_MODE_SOURCE_OUT	O = (1 - DA) * S	원본 비트맵의 영역
D2D1_COMPOSITE_MODE_DESTINATION_OUT	O = (1 - SA) * D	대상 비트맵의 영역
D2D1_COMPOSITE_MODE_SOURCE_ATOP	O = DA * S + (1 - SA) * D	대상 비트맵의 영역
D2D1_COMPOSITE_MODE_DESTINATION_ATOP	O = (1 - DA) * S + SA * D	원본 비트맵의 영역
D2D1_COMPOSITE_MODE_XOR	O = (1 - DA) * S + (1 - SA) * D	원본 및 대상 비트맵의 공용 구조체
D2D1_COMPOSITE_MODE_PLUS	O = S + D	원본 및 대상 비트맵의 공용 구조체
D2D1_COMPOSITE_MODE_SOURCE_COPY	O = S	원본 비트맵의 영역
D2D1_COMPOSITE_MODE_BOUNDED_SOURCE_COPY	O = S(원본이 있는 경우에만)	원본 및 대상 비트맵의 공용 구조체입니다. 원본이 없는 대상은 덮어쓰지 않습니다.
D2D1_COMPOSITE_MODE_MASK_INVERT	O = (1 D) * S + (1 SA) * D	원본 및 대상 비트맵의 공용 구조체입니다. 알파 값은 변경되지 않습니다.

이 그림에서는 불투명도가 1.0 또는 0.5인 이미지가 있는 각 모드의 예를 보여 줍니다.

예제 코드

이 효과의 예를 보려면 Direct2D 복합 효과 모드 샘플을 다운로드합니다.

요구 사항

요구 사항	값
지원되는 최소 클라이언트	Windows 7용 Windows 8 및 플랫폼 업데이트 [데스크톱 앱 | Windows 스토어 앱]
지원되는 최소 서버	Windows 7용 Windows 8 및 플랫폼 업데이트 [데스크톱 앱 | Windows 스토어 앱]
헤더	d2d1effects.h
라이브러리	d2d1.lib, dxguid.lib

관련 항목

ID2D1Effect
