CompositionNineGridBrush 클래스

정의

네임스페이스:

Microsoft.UI.Composition

소스 브러시의 내용에 Nine-Grid 스트레치를 적용한 후 CompositionBrush로 SpriteVisual 그립니다. 9 그리드 스트레치의 소스는 CompositionColorBrush, CompositionSurfaceBrush 또는 CompositionEffectBrush 형식의 CompositionBrush에 의해 가능합니다.

public ref class CompositionNineGridBrush sealed : CompositionBrush

/// [Windows.Foundation.Metadata.MarshalingBehavior(Windows.Foundation.Metadata.MarshalingType.Agile)]
/// [Windows.Foundation.Metadata.Threading(Windows.Foundation.Metadata.ThreadingModel.Both)]
/// [Windows.Foundation.Metadata.ContractVersion(Microsoft.Foundation.WindowsAppSDKContract, 65536)]
class CompositionNineGridBrush final : CompositionBrush

[Windows.Foundation.Metadata.MarshalingBehavior(Windows.Foundation.Metadata.MarshalingType.Agile)]
[Windows.Foundation.Metadata.Threading(Windows.Foundation.Metadata.ThreadingModel.Both)]
[Windows.Foundation.Metadata.ContractVersion(typeof(Microsoft.Foundation.WindowsAppSDKContract), 65536)]
public sealed class CompositionNineGridBrush : CompositionBrush

Public NotInheritable Class CompositionNineGridBrush
Inherits CompositionBrush

상속

Object Platform::Object IInspectable CompositionObject CompositionBrush CompositionNineGridBrush

특성

ContractVersionAttribute MarshalingBehaviorAttribute ThreadingAttribute

예제

단추 자산에 Nine-Grid 스트레치 적용(CompositionSurfaceBrushSource)

private SpriteVisual CreateNineGridVisualFromImageSurface(ICompositionSurface imgSurface)
{
  CompositionSurfaceBrush sourceBrush = _compositor.CreateSurfaceBrush(imgSurface);

  // imgSurface is 50x50 pixels; nine-grid insets, as measured in the asset, are:
  // left = 1, top = 5, right = 10, bottom = 20 (in pixels)

  // create NineGridBrush to paint onto SpriteVisual
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();

  // set SurfaceBrush as Source to NineGridBrush
  ninegridBrush.Source = sourceBrush;

  // set Nine-Grid Insets
  ninegridBrush.SetInsets(1, 5, 10, 20);

  // set appropriate Stretch on SurfaceBrush for Center of Nine-Grid
  sourceBrush.Stretch = CompositionStretch.Fill;

  // create SpriteVisual and paint w/ NineGridBrush
  SpriteVisual visual = _compositor.CreateSpriteVisual();
  visual.Size = new Vector2(100, 75);
  visual.Brush = ninegridBrush;

  return visual;
}

단색 테두리 만들기(CompositionColorBrushSource)

private SpriteVisual CreateBorderVisual(SpriteVisual childContent, float borderThickness, Color borderColor)
{
  SpriteVisual borderVisual = _compositor.CreateSpriteVisual();
  borderVisual.Size = childContent.Size + new Vector2(2 * borderThickness);

  // create NineGridBrush w/ ColorBrush Source
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();
  ninegridBrush.Source = _compositor.CreateColorBrush(borderColor);
  ninegridBrush.SetInsets(borderThickness);

  // opt out of drawing Center of Nine-Grid
  ninegridBrush.IsCenterHollow = true;

  // paint SpriteVisual w/ NineGridBrush
  borderVisual.Brush = ninegridBrush;

  // set child visual appropriately; manage size/scale changed events separately
  childContent.Offset = new Vector3(borderThickness, borderThickness, 0);
  borderVisual.Children.InsertAtTop(childContent);

  return borderVisual;
}

ExpressionAnimation 사용하여 inset 눈금 동적 업데이트

private void CounterScaleInsets(SpriteVisual ninegridVisual)
{
  CompositionNineGridBrush ninegridBrush = (CompositionNineGridBrush)ninegridVisual.Brush;

  // use expressions to counter a scale transformation on visual so as to maintain a constant inset thickness
  ExpressionAnimation counterScaleXAnimation = _compositor.CreateExpressionAnimation("1/visual.Scale.X");
  counterScaleXAnimation.SetReferenceParameter("visual", ninegridVisual);

  ExpressionAnimation counterScaleYAnimation = _compositor.CreateExpressionAnimation("1/visual.Scale.Y");
  counterScaleYAnimation.SetReferenceParameter("visual", ninegridVisual);

  // start ExpressionAnimation on Nine-Grid InsetScales
  ninegridBrush.StartAnimation("LeftInsetScale", counterScaleXAnimation);
  ninegridBrush.StartAnimation("RightInsetScale", counterScaleXAnimation);

  ninegridBrush.StartAnimation("TopInsetScale", counterScaleYAnimation);
  ninegridBrush.StartAnimation("BottomInsetScale", counterScaleYAnimation);
}

Nine-Grid 스트레치 콘텐츠에 효과 적용(CompositionNineGridBrush를 CompositionEffectBrush입력으로)

private void DesaturateNineGridVisual(SpriteVisual ninegridVisual)
{
  // get the NineGridBrush that the SpriteVisual is painted with
  CompositionNineGridBrush ninegridBrush = (CompositionNineGridBrush)ninegridVisual.Brush;

  // get or define IGraphicsEffect
  var saturationEffect = new SaturationEffect
  {
    Saturation = 0f,
    Source = new CompositionEffectSourceParameter("source"),
  };

  // create EffectBrush from EffectFactory
  CompositionEffectFactory saturationFactory = _compositor.CreateEffectFactory(saturationEffect);
  CompositionEffectBrush saturationBrush = saturationFactory.CreateBrush();

  // input NineGridBrush to EffectBrush
  saturationBrush.SetSourceParameter("source", ninegridBrush);

  // paint SpriteVisual with EffectBrush (w/ NineGridBrush as source parameter)
  ninegridVisual.Brush = saturationBrush;
}

불투명 마스크에 Nine-Grid 스트레치 적용(CompositionNineGridBrush를 CompositionMaskBrush에 대한 입력으로)

private SpriteVisual CreateMaskedRoundedRectVisual(ICompositionSurface myRoundedRectMaskSurface)
{
  // ColorBrush to be set as MaskBrush.Source
  CompositionColorBrush colorBrush = _compositor.CreateColorBrush(Colors.Blue);

  // SurfaceBrush w/ opacity mask surface
  CompositionSurfaceBrush roundedRectBrush = _compositor.CreateSurfaceBrush(myRoundedRectMaskSurface);
  roundedRectBrush.Stretch = CompositionStretch.Fill; // stretch for center of nine-grid

  // NineGridBrush w/ insets on opacity mask surface
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();
  ninegridBrush.Source = roundedRectBrush;
  ninegridBrush.SetInsets(_cornerRadius); // the radius, in pixels, of the corner as specified on my opacity mask surface

  // Create MaskBrush
  CompositionMaskBrush maskBrush = _compositor.CreateMaskBrush();
  maskBrush.Source = colorBrush;
  maskBrush.Mask = ninegridBrush;

  // Paint SpriteVisual with MaskBrush
  SpriteVisual sprite = _compositor.CreateSpriteVisual();
  sprite.Size = new Vector2(300, 200);
  sprite.Brush = maskBrush;
  return sprite;
}

설명

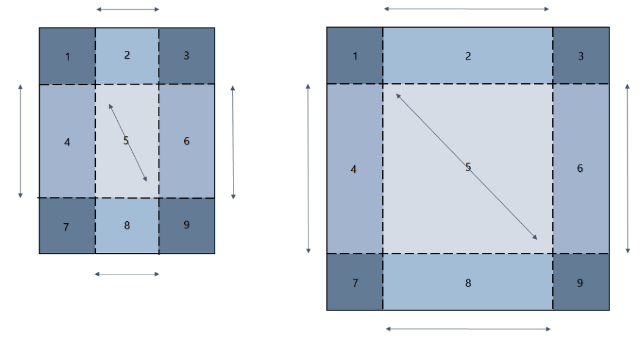

Nine-Grid 스트레칭은 아래 다이어그램과 같이 시각적 콘텐츠(SpriteVisual그릴 원본 브러시의 콘텐츠)를 9개의 사각형 그리드로 분할하여 모서리 사각형의 크기가 크기 조정 시 유지되도록 하는 것을 의미합니다.

늘이기

CompositionNineGridBrush로 그린 SpriteVisual 크기가 조정되거나 크기가 조정되는 경우 세로 축을 따라 왼쪽 및 오른쪽 여백(사각형 4 및 6)이 늘어나고, 위쪽 및 아래쪽 여백 사각형(사각형 2 및 8)이 가로 축을 따라 늘어나고, 가운데(사각형 5)는 두 축을 따라 뻗어 있고 모서리(사각형은 1,3,7)입니다. 및 9) 늘어나지 않습니다.

CompositionNineGridBrush의 Source 속성은 다음 두 가지 형식 중 하나의 브러시를 허용합니다.

• CompositionSurfaceBrush: 텍스처 이미지 화면에 Nine-Grid 스트레치를 적용합니다.
• CompositionColorBrush: 단색 테두리를 만듭니다.

CompositionSurfaceBrush 원본에 대한 참고 사항

insets는 CompositionSurfaceBrush연결된 ICompositionSurface 좌표 공간에서 측정되는 픽셀 값으로 지정됩니다. 표면의 좌표 공간에 지정된 inset과 SpriteVisual 그릴 때 나타나는 삽입 사이의 관계는 다음과 같습니다.

Inset_Surface*InsetScale=Inset_SpriteVisual

CompositionSurfaceBrush입니다.Stretch 속성은 Nine-Grid 가운데의 내용을 늘이는 방법을 지정합니다.

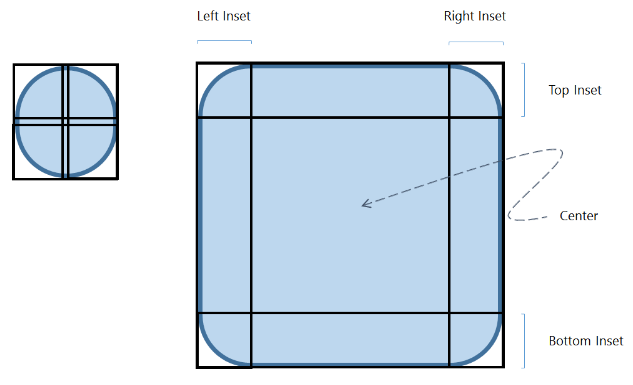

스트레칭

CompositionStretch.Fill을 사용하여 둥근 사각형 자산에 지정된 NineGridBrush Insets Insets는 픽셀 단위로 지정됩니다(자산을 포함하는 ICompositionSurface의 좌표 공간에서 측정)

CompositionNineGridBrush는 다음 속성 중 하나를 통해 변환이 적용된 CompositionSurfaceBrush 원본에 Nine-Grid 크기 조정을 적용하도록 설계되지 않았습니다.

• CompositionSurfaceBrush.AnchorPoint
• CompositionSurfaceBrush.CenterPoint
• CompositionSurfaceBrush.Offset
• CompositionSurfaceBrush.RotationAngle
• CompositionSurfaceBrush.RotationAngleInDegrees
• CompositionSurfaceBrush.Scale
• CompositionSurfaceBrush.TransformMatrix CompositionNineGridBrush 소스에 CompositionSurfaceBrush 변환 작업이 적용되는 경우 픽셀 콘텐츠가 그려지지 않습니다.

불투명 마스크에 Nine-Grid 늘이기 적용

CompositionSurfaceBrush 소스의 내용은 불투명 마스크 표면일 수도 있습니다. 결과 CompositionNineGridBrush는 CompositionMaskBrush마스크 설정할 수 있습니다. 이렇게 하면 불투명 마스크에 Nine-Grid Stretching이 적용되는 동안 마스킹되는 콘텐츠의 크기를 원하는 대로 조정할 수 있습니다.

마찬가지로, CompositionMaskBrush원본 CompositionNineGridBrush 형식일 수도 있습니다.

CompositionNineGridBrush에 효과 적용

CompositionNineGridBrush는 CompositionEffectBrush 원본으로 설정하여 Nine-Grid 확장된 콘텐츠에 IGraphics 또는 Windows.UI.Composition.Effect를 적용할 수 있습니다.

CompositionColorBrush 원본에 대한 참고 사항

IsCenterHollow 속성과 함께 CompositionColorBrushSource 사용하여 단색 테두리를 만들 수 있습니다. CompositionColorBrush원본 대한 insets는 SpriteVisual 자체의 좌표 공간에서 측정됩니다.

Inset 두께 및 Inset 눈금에 대한 참고 사항

연결된 SpriteVisualSize 속성이 변경되면 CompositionNineGridBrush의 inset 두께가 변경되지 않습니다.

인셋 배율 속성은 브러시의 좌표 공간(예: 이미지의 픽셀 공간)에서 SpriteVisualNine-Grid Insets의 크기를 조정하는 메커니즘을 제공합니다. 예를 들어 Inset 눈금 속성은 NineGridBrush가 그려지는 SpriteVisual 상속된 크기 조정 변환 또는 시각적 트리의 임의 상위 항목(예: DPI 눈금의 경우 등)에 대한 응답으로 inset 두께를 제어하는 데 사용할 수 있습니다. 이 경우 ExpressionAnimationinset 눈금 값을 동적으로 업데이트하는 수단을 제공합니다.

속성

BottomInset	아래쪽 행의 두께를 지정하는 원본 콘텐츠의 아래쪽 가장자리에서 삽입합니다. 기본값은 0.0f입니다.
BottomInsetScale	BottomInset에 적용할 크기 조정입니다. 기본값은 1.0f입니다.
Comment	CompositionObject와 연결할 문자열입니다. (다음에서 상속됨 CompositionObject)
Compositor	이 CompositionObject만드는 데 사용되는 Compositor. (다음에서 상속됨 CompositionObject)
DispatcherQueue	CompositionObject에 대한 DispatcherQueue를 가져옵니다. (다음에서 상속됨 CompositionObject)
ImplicitAnimations	이 개체에 연결된 암시적 애니메이션의 컬렉션입니다. (다음에서 상속됨 CompositionObject)
IsCenterHollow	Nine-Grid 가운데가 그려지는지 여부를 나타냅니다.
LeftInset	왼쪽 열의 두께를 지정하는 원본 콘텐츠의 왼쪽 가장자리에서 삽입합니다. 기본값은 0.0f입니다.
LeftInsetScale	LeftInset에 적용할 크기 조정입니다. 기본값은 1.0f입니다.
Properties	CompositionObject연결된 속성의 컬렉션입니다. (다음에서 상속됨 CompositionObject)
RightInset	오른쪽 열의 두께를 지정하는 원본 콘텐츠의 오른쪽 가장자리에서 삽입합니다. 기본값은 0.0f입니다.
RightInsetScale	RightInset에 적용할 크기 조정입니다. 기본값은 1.0f입니다.
Source	콘텐츠를 Nine-Grid 늘여야 하는 브러시입니다. CompositionSurfaceBrush 또는 CompositionColorBrush 형식일 수 있습니다.
TopInset	위쪽 행의 두께를 지정하는 원본 콘텐츠의 위쪽 가장자리에서 삽입합니다. 기본값은 0.0f입니다.
TopInsetScale	TopInset에 적용할 크기 조정입니다. 기본값은 1.0f입니다.

메서드

Close()	CompositionObject를 닫고 시스템 리소스를 해제합니다. (다음에서 상속됨 CompositionObject)
Dispose()	관리되지 않는 리소스의 해제, 해제 또는 재설정과 관련된 애플리케이션 정의 작업을 수행합니다. (다음에서 상속됨 CompositionObject)
PopulatePropertyInfo(String, AnimationPropertyInfo)	애니메이션 효과를 적용할 수 있는 속성을 정의합니다. (다음에서 상속됨 CompositionObject)
SetInsets(Single)	위쪽, 아래쪽, 왼쪽 및 오른쪽에 대해 동일한 값을 사용하여 CompositionNineGridBrush의 insets를 설정합니다. 기본값은 0.0f입니다.
SetInsets(Single, Single, Single, Single)	위쪽, 아래쪽, 왼쪽 및 오른쪽에 지정된 값을 사용하여 CompositionNineGridBrush의 insets를 설정합니다. 기본값은 0.0f입니다.
SetInsetScales(Single)	왼쪽, 위쪽, 오른쪽 및 아래쪽 세트에 적용할 (동일한) 배율을 설정합니다. 기본값은 1.0f입니다.
SetInsetScales(Single, Single, Single, Single)	각각 왼쪽, 위쪽, 오른쪽 및 아래쪽 세트에 적용할 배율을 설정합니다. 기본값은 1.0f입니다.
StartAnimation(String, CompositionAnimation)	개체의 지정된 속성과 애니메이션을 연결하고 애니메이션을 시작합니다. (다음에서 상속됨 CompositionObject)
StartAnimation(String, CompositionAnimation, AnimationController)	개체의 지정된 속성과 애니메이션을 연결하고 애니메이션을 시작합니다. (다음에서 상속됨 CompositionObject)
StartAnimationGroup(ICompositionAnimationBase)	애니메이션 그룹을 시작합니다. CompositionObject StartAnimationGroup 메서드를 사용하면 CompositionAnimationGroup시작할 수 있습니다. 그룹의 모든 애니메이션은 개체에서 동시에 시작됩니다. (다음에서 상속됨 CompositionObject)
StopAnimation(String)	지정된 속성에서 애니메이션의 연결을 끊고 애니메이션을 중지합니다. (다음에서 상속됨 CompositionObject)
StopAnimationGroup(ICompositionAnimationBase)	애니메이션 그룹을 중지합니다. (다음에서 상속됨 CompositionObject)
TryGetAnimationController(String)	지정된 속성에서 실행되는 애니메이션에 대한 AnimationController를 반환합니다. (다음에서 상속됨 CompositionObject)

추가 정보

• CompositionBrush
• IClosable
