Prediktiv vedlikeholdsreferansearkitektur

Denne referansearkitekturen demonstrerer hvordan du kan bruke Microsoft Fabric Real-Time Intelligence til å bygge omfattende prediktive vedlikeholdsløsninger som håndterer sanntidsdata fra fabrikkgulvenheter med subsekundforsinkelse. Du kan behandle IIoT-hendelser strømme fra produksjonsutstyr og integrere kontekstualiseringsdata, inkludert teknikerskift, vedlikeholdshistorikk for eiendeler og komponentkostnader, for å muliggjøre intelligente vedlikeholdsoperasjoner og evne til å forutsi utstyrsfeil.

Du kan administrere komplekse vedlikeholdsoperasjoner der fabrikkgulvenheter kontinuerlig strømmer driftsdata, inkludert utstyrsstatus, ytelsesmålinger og helseindikatorer. Arkitekturen integrerer daglig innsamlede kontekstualiseringsdata gjennom MQTT-Eventstream integrasjon og opprettholder omfattende metadata knyttet til OneLake for enhetlig prediktiv vedlikeholdsintelligens.

Oversikt over arkitektur

Den prediktive vedlikeholdsreferansearkitekturen bruker Microsoft Fabric Real-Time Intelligence for å skape en samlet plattform som behandler sanntidsdata fra fabrikkgulvenheter og integrerer operasjonelle kontekstualiseringsdata for intelligent vedlikeholdsstyring.

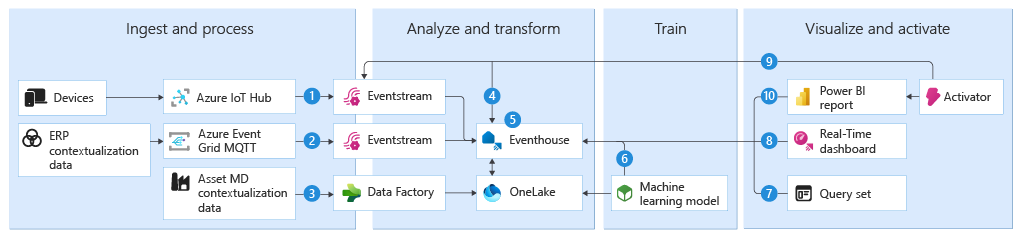

Følgende diagram viser nøkkelkomponentene og dataflytene i denne arkitekturen. Du kan implementere arkitekturen med fire hovedoperasjonelle faser, hvor hver faser bygger på den forrige for å levere omfattende prediktiv vedlikeholdskapasitet: Ta inn og bearbeide, Analysere og transformere, Trene, Visualisere og aktivere.

De nummererte stegene i diagrammet tilsvarer følgende dataflyt:

IoT-hendelser strømmer fra fabrikkgulvenheter med subsekunds forsinkelse, noe som gir sanntidsinnsikt i utstyrets helse.
Kontekstualiseringsdata, inkludert teknikernes skift, vedlikeholdshistorikk for eiendeler og komponentkostnader, samles inn daglig ved hjelp av MQTT-Eventstream integrasjon.
Metadata for eiendeler og PLC-informasjon er koblet til OneLake for enhetlig databehandling.
Arrangementene berikes og settes i kontekst med informasjon om eiendeler underveis etter hvert som de ankommer.
Aggregerte visninger på enheter genereres i sanntid, noe som gir både siste og historiske visninger av enhetens atferd og avvik.
Avanserte prediktive ML-modeller trenes og scores i sanntid, og gir prediktiv vedlikeholdskapasitet.
Dyp analyse av enhetens tilstand og prediksjoner av vedlikeholdsbehov fullføres på sekunder, i stedet for timer, ved bruk av Kusto Query Language.
Dashbordene viser sanntidstilstanden til fabrikkenheter med høy granularitet.
Sanntidsvarsler om enhetens tilstand sendes til teknikere på stedet.
Power BI-rapporter gir en tverrfabrikkbasert oversikt over vedlikeholdsstatus, kostnad og påvirkning på produksjonen i hele selskapet.

Driftsfaser

Denne seksjonen beskriver hver operasjonelle fase i detalj, og forklarer dataflytene, prosesseringstrinnene og kapasitetene som er aktivert på hvert trinn i den prediktive vedlikeholdspipelinen.

Inntak og prosess

IIoT-hendelser strømmes fra fabrikkens enheter i subsekunds forsinkelse, noe som gir umiddelbar innsikt i utstyrets helse, ytelsesindikatorer og operative måleparametere som er kritiske for prediktivt vedlikehold. Denne sanntidsdatastrømmen fanges opp gjennom Eventstreams og behandles i Eventhouse for umiddelbar analyse og vedlikeholdsprediksjon.

Kontekstualiseringsdata, inkludert teknikernes skift, vedlikeholdshistorikk, komponentkostnader og driftsparametere, samles daglig inn ved hjelp av MQTT-Eventstream integrasjon, noe som muliggjør omfattende vedlikeholdsintelligens og kostnadsoptimalisering for utstyrsdrift.

Metadata for eiendeler og PLC-informasjon er koblet til OneLake for enhetlig vedlikeholdsdatahåndtering. Følgende typer data lagres i OneLake:

Utstyrsspesifikasjoner og vedlikeholdskrav definerer driftsparametere og servicebehov for hver enkelt ressurs.
Eiendedelshierarkier og vedlikeholdsavhengigheter kartlegger forholdet mellom utstyr og deres vedlikeholdsplaner.
Historiske vedlikeholdsregistre og feilmønstre danner grunnlaget for prediktiv modelltrening.
Teknikervaktplaner og data om vedlikeholdsarbeidsstyrke muliggjør optimal ressursplanlegging.
Komponentkostnader og varelager av reservedeler støtter vedlikeholdskostnadsanalyse og budsjettplanlegging.

Eksempel fra virkelige scenarioer: produksjonsanlegg prosesserer subsekund IIoT-hendelser fra kritisk utstyr, inkludert pumper, motorer, transportbånd og produksjonsmaskiner. Daglig MQTT-integrasjon samler inn kontekstualiseringsdata fra datastyrte vedlikeholdsstyringssystemer (CMMS), arbeidsstyrkeplanleggingsplattformer og reservedelslagersystemer for å gi omfattende prediktive vedlikeholdsmuligheter og optimal tildeling av vedlikeholdsressurser.

Analyser og transformér

I denne fasen berikes og settes arrangementene i kontekst med informasjon om eiendeler underveis. Denne berikelsen gir omfattende vedlikeholdsintelligens ved å kombinere sanntids utstyrsdata med følgende kontekstuelle informasjon:

Utstyrsspesifikasjoner og vedlikeholdskrav hjelper til med å avgjøre passende vedlikeholdstiltak.
Aktivahierarki og vedlikeholdsavhengigheter identifiserer relatert utstyr som kan bli påvirket.
Teknikerskiftinformasjon og tilgjengelighet av arbeidsstyrken muliggjør optimal planlegging av vedlikeholdsaktiviteter.
Komponentkostnader og reservedelslager støtter kostnadseffektive vedlikeholdsbeslutninger.
Historiske vedlikeholdsmønstre og feilanalyser gir kontekst for dagens utstyrsadferd.

Aggregerte visninger på enheter genereres i sanntid, noe som gir både siste og historiske visninger av enhetens atferd og avvik. Disse aggregerte visningene muliggjør følgende muligheter:

Sanntids overvåking av utstyr: Du kan spore utstyrets helse- og ytelsesindikatorer umiddelbart når data ankommer.
Avviksdeteksjon: Systemet overvåker kontinuerlig utstyrsatferdsavvik og tidlige feilindikatorer.
Historisk analyse: Trendanalyse og mønstergjenkjenning bidrar til å optimalisere prediktive vedlikeholdsstrategier.
Vedlikeholdsoptimalisering: Ytelseskorrelasjon hjelper til med å identifisere muligheter for forbedringer i vedlikeholdseffektivitet.

Tog

I denne fasen trenes og scores avanserte prediktive ML-modeller i sanntid ved hjelp av Data Science-plattformer . Disse modellene gir følgende prediktive muligheter:

Modeller for prediksjon av utstyrsfeil: Disse modellene forutsier utstyrsfeil og optimaliserer vedlikeholdsplanlegging basert på sanntids helseindikatorer og historiske mønstre.
Vedlikeholdsoptimalisering: Disse modellene forutsier optimale vedlikeholdsintervaller og ressursallokering for å maksimere utstyrstilgjengeligheten.
Avviksprediksjon: Disse modellene forutser utstyrsavomalier og ytelsesforringelse før de fører til feil.
Kostnadsoptimaliseringsanalyse: Disse modellene forutsier vedlikeholdskostnader og behov for reservedeler for budsjettplanlegging og lagerstyring.
Ytelsesprognose: Disse modellene forutsier forringelse av utstyrets ytelse og effekten av vedlikehold på produksjonseffektiviteten.

Visualiser og aktiver

I denne fasen samler du analyser, visualisering og automatiserte handlinger for å fullføre den prediktive vedlikeholdsløsningen.

Dyp analyse av enhetens tilstand og prediksjoner av vedlikeholdsbehov fullføres på sekunder, i stedet for timer, ved bruk av Kusto Query Language. Avanserte KQL-spørringer muliggjør følgende funksjoner:

Sanntids vedlikeholdsanalyse: Du kan interaktivt spørre i utstyrsdata for umiddelbare vedlikeholdsinnsikter og prediktiv intelligens.
Tilpasset vedlikeholdsanalyse: Fleksible analysemuligheter støtter spesifikke utstyrstyper og vedlikeholdsscenarier.
Feilundersøkelse: Grundig analyse hjelper til med å undersøke utstyrsfeil og identifisere muligheter for vedlikeholdsoptimalisering.
Prediktiv vedlikeholdsintelligens: Rask tilgang til ML-modellprediksjoner og vedlikeholdsprognoser gir historisk kontekst for beslutningstaking.

Real-Time Dashbord viser tilstanden til fabrikkenheter i sanntid med høy detaljnivå. Dashbordene gir følgende visninger:

Utstyrsoversikt: Denne visningen gir en omfattende oversikt over alt utstyr på fabrikkgulvet med sanntids helsestatus og vedlikeholdsindikatorer.
Enhetsovervåking: Denne visningen viser detaljerte helsemålinger og prediktive vedlikeholdspoeng for individuelt utstyr.
Vedlikeholdsanalyse: Denne visningen gir sanntidsovervåking av vedlikeholdsaktiviteter og trender i utstyrets ytelse.
Prediktive innsikter: Denne visningen viser vedlikeholdsprognoser og utstyrshelseprognoser med bore-down-funksjonalitet.

Activator sender sanntidsvarsler om enhetens tilstand til teknikere på stedet. Disse varslene muliggjør følgende scenarier:

Umiddelbar vedlikeholdsrespons: Automatiske varsler vedlikeholdsteam når utstyrets helse forverres eller feil forventes.
Proaktiv vedlikehold: Forebyggende varsler varsler teknikere om forventede utstyrsproblemer og optimal vedlikeholdstid.
Vedlikeholdsoptimalisering: Sanntidsvarsler fremhever muligheter for forbedring av vedlikeholdseffektivitet og ressursallokering.
Kostnadsstyring: Varsler varsler relevante team om reservedelsbehov og muligheter for optimalisering av vedlikeholdskostnader.

Power BI-rapporter gir en tverrfabrikkbasert oversikt over vedlikeholdsstatus, kostnad og påvirkning på produksjonen i hele selskapet. Disse rapportene inkluderer følgende analyser:

Vedlikeholdsanalyse: Omfattende analyse dekker vedlikeholdsaktiviteter, kostnader og utstyrsytelse på tvers av alle produksjonsanlegg.
Produksjonspåvirkningsanalyse: Korrelasjonsanalyse viser hvordan vedlikeholdsaktiviteter påvirker produksjonseffektivitet og driftskostnader.
Prediktiv vedlikeholdsavkastning: Sammenligning på tvers av fabrikker evaluerer vedlikeholdskostnader, utstyrstilgjengelighet og effektivitet av prediktiv vedlikehold.
Strategisk vedlikeholdsplanlegging: Langsiktig planleggingsanalyse støtter vedlikeholdsplanlegging og investeringsbeslutninger basert på prediktive modeller og kostnadstrender.

Tekniske fordeler og resultater

Implementering av denne prediktive vedlikeholdsarkitekturen gir målbare fordeler på flere nøkkelområder. Denne delen beskriver resultatene du kan forvente på hvert område.

Prediktiv vedlikeholdsintelligens

Arkitekturen gir omfattende intelligensmuligheter for å forutsi og forhindre utstyrsfeil:

Sanntids overvåking av utstyr: Du kan overvåke utstyrets helse med subsekunds latens for umiddelbar respons på ytelsesendringer og feilindikatorer.
Avansert feilprediksjon: Sofistikerte ML-modeller forutsier utstyrsfeil og optimaliserer vedlikeholdsplanlegging.
Enhetlig vedlikeholdsplattform: Plattformen integrerer IIoT-data med eiendelsmetadata, vedlikeholdshistorikk og kostnadsinformasjon for omfattende prediktiv vedlikeholdsintelligens.
Høy detaljert synlighet: Sanntidsdashbord viser detaljerte utstyrstilstander og vedlikeholdsprognoser.

Automatiserte vedlikeholdsoperasjoner

Arkitekturen automatiserer viktige vedlikeholdsflyter for å redusere manuelt arbeid og forbedre responstidene:

Intelligent vedlikeholdsvarsling: Sanntidsvarsler informerer teamene om utstyrshelseproblemer, forventede feil og optimal vedlikeholdstid.
Automatiserte vedlikeholdsarbeidsflyter: Du kan sette opp triggere for vedlikeholdsutsendelse, bestilling av reservedeler og arbeidsstyrkefordeling.
Proaktiv utstyrsstyring: Prediktive modeller muliggjør proaktiv vedlikehold og ytelsesoptimalisering.
Dynamisk ressursallokering: Sanntidsjusteringer optimaliserer vedlikeholdsplaner, teknikertildelinger og reservedelslag.

Avansert analyse og forretningsintelligens

Arkitekturen gir kraftige analysemuligheter for datadrevet beslutningstaking:

Sanntids vedlikeholdsanalyse: Du kan korrelere utstyrsdata med vedlikeholdshistorikk for umiddelbar optimalisering og kostnadsreduksjon.
Vedlikeholdsintelligens på tvers av fabrikker: Dype BI-rapporter gir omfattende vedlikeholdsanalyser på tvers av produksjonsanlegg.
Naturlig språkbehandling: Team kan spørre komplekse vedlikeholdsscenarier ved hjelp av samtalebasert AI og rike KQL-funksjoner.
Prediktiv og historisk analyse: Plattformen kombinerer sanntidshendelser med historiske mønstre for optimal vedlikeholdsplanlegging og kostnadsstyring.

Kostnadsoptimalisering og operasjonell effektivitet

Arkitekturen bidrar til å redusere kostnader og forbedre operasjonell effektivitet:

Prediktiv kostnadsstyring: ML-drevet feilprediksjon og optimalisering reduserer vedlikeholdskostnader og nedetid i utstyret.
Vedlikeholdseffektivitet: Prediktiv analyse og optimalisert vedlikeholdsplanlegging maksimerer utstyrets tilgjengelighet og ytelse.
Ressursoptimalisering: Prediktiv analyse og intelligent ressursallokering øker vedlikeholdseffektiviteten.
Strategisk beslutningsstøtte: Datadrevne innsikter støtter beslutninger om utstyrsinvestering, vedlikeholdsplanlegging og driftsforbedringer.

Informasjon om implementering

Når du implementerer denne prediktive vedlikeholdsarkitekturen, bør du vurdere følgende krav og beste praksis for å sikre en vellykket implementering.

Dataarkitekturkrav

Design dataarkitekturen din for å håndtere volum og hastighet på prediktiv vedlikeholdsdata:

Høygjennomstrømningsinntak: Design systemet ditt for å behandle subsekund IIoT-hendelser fra fabrikkens enheter med burst-kapasitet under utstyrets stressperioder.
Sanntidsbehandling: Sørg for subsekunders responstid for varsler om kritisk utstyr, under to sekunders respons for vedlikeholdsoppdateringer, og umiddelbar behandling for feilprediksjoner.
Datakvalitet og validering: Implementer sanntidsvalidering for utstyrsidentifikasjon, helsemålinger, vedlikeholdsdata og kostnadsberegninger med automatisk feilkorrigering.
Skalerbarhetsplanlegging: Design arkitekturen din for å håndtere voksende utstyrsnettverk med økende vedlikeholdsomfang, sesongmessige produksjonsvariasjoner og integrering av nye fasiliteter.
Lagringskrav: Planlegg for omfattende vedlikeholdsdata inkludert sanntidshendelser, historiske vedlikeholdsregistre og kostnadssporing med passende oppbevaringspolicyer.
MQTT-Eventstream integrasjon: Konfigurer sømløs daglig innsamling av kontekstualiseringsdata fra vedlikeholdssystemer, arbeidsstyrkestyring og lagerstyringsplattformer.

Sikkerhet og etterlevelse

Implementer passende sikkerhetskontroller og samsvarstiltak for din prediktive vedlikeholdsløsning:

Tilgangskontroller: Implementer rollebasert tilgangskontroll i tråd med vedlikeholdsansvar (utstyrsoperatører, vedlikeholdsteknikere, vedlikeholdsledere, kostnadsanalytikere). Konfigurer multifaktorautentisering for all systemtilgang og privilegert tilgangshåndtering for administrative funksjoner.
Revisjonsspor: Lag omfattende loggføring for overholdelse, inkludert all utstyrsaktivitet, vedlikeholdsoperasjoner og kostnadssporing. Bruk uforanderlige revisjonslogger og automatisert samsvarsrapportering.
Datapersonvern: Sikre overholdelse av produksjonsregler og krav til immaterielle rettigheter for beskyttelse av utstyrsdata og vedlikeholdsinformasjon.

Integrasjonspunkter

Planlegg for integrasjon med følgende systemer og datakilder:

Utstyrssystemer: Integrer med PLS-er, SCADA-systemer og utstyrsovervåkingssystemer for sanntids datainnsamling av enheter.
MQTT-kontekstualiseringsleverandører: Konfigurer daglig integrasjon med CMMS, arbeidsstyrkeplanleggingsplattformer og reservedelslagerapplikasjoner.
Vedlikeholdsstyringssystemer: Koble deg til vedlikeholdsplanleggingsplattformer, arbeidsstyringssystemer og lagerstyring for omfattende vedlikeholdsintelligens.
Eksterne datakilder: Bruk API-er for å koble til utstyrsprodusenter, vedlikeholdstjenesteleverandører, leverandører av reservedeler og plattformer for regulatorisk etterlevelse.

Overvåking og observabilitet

Implementer omfattende overvåking for å sikre systemets pålitelighet og optimalisere kostnadene.

Operasjonell overvåking

Sett opp følgende overvåkingsmuligheter for å spore systemets helse:

Systemhelsedashbord: Konfigurer sanntidsovervåking av MQTT-Eventstream integrasjon for kontekstualiseringsdata, tilkobling av fabrikkgulvutstyr og Activator-varsler med automatisert varsling for systemavvik.
Datakvalitetsovervåking: Implementer kontinuerlig validering av innkommende utstyrsdata med varsling om kommunikasjonsfeil på enheten, ugyldige sensoravlesninger eller korrupte vedlikeholdsdata.
Ytelsesmålinger: Spor datainntaksforsinkelse fra fabrikkgulvenheter, svartider for spørringer for sanntidsdashbord, og nøyaktighet av ML-modellens prediksjon med SLA-overvåking.

Kostnadsoptimalisering

Implementer følgende praksiser for å håndtere kostnader effektivt:

Kapasitetsstyring: Riktig størrelse på Fabric-kapasitet basert på utstyrets nettverksstørrelse og datavolum. Implementer automatisk skalering for topp vedlikeholdsperioder og kostnadsoptimalisering i produksjonsvinduene.
Datalivssyklusstyring: Konfigurer automatisert arkivering av eldre vedlikeholdsdata til rimeligere lagringsnivåer. Sett oppbevaringspolicyer i samsvar med regulatoriske krav og slett ikke-essensielle driftsdata.
Optimalisering av vedlikeholdskostnader: Bruk sanntidskorrelasjon mellom utstyrets ytelsesmønstre og vedlikeholdskostnader for å minimere driftskostnader og maksimere utstyrstilgjengelighet.

Neste trinn

Følg denne trinnvise tilnærmingen for å implementere den prediktive vedlikeholdsarkitekturen i organisasjonen din.

Komme i gang

Start med disse grunnleggende fasene for å etablere din prediktive vedlikeholdsløsning.

Fase 1: Grunnlagsoppsett

Utfør følgende oppgaver for å forberede miljøet ditt:

Gå gjennom Microsoft Fabric Real-Time Intelligence-kapasiteter og forstå kapasitetskravene for din prediktive vedlikeholdsskala (fabrikkgulvutstyr og vedlikeholdssystemer).
Planlegg MQTT-Eventstream-integrasjonsstrategien din for IIoT-hendelser, kontekstualiseringsdata og metadata for eiendeler. Start med kritiske utstyrsdata (verdifulle eiendeler, sikkerhetskritiske systemer, produksjonsflaskehalser).
Design din sanntidsanalyseimplementering i Eventhouse for å behandle utstyrshendelser med subsekunds latenstid.
Konfigurer OneLake for lagring av eiendelsmetadata og historisk vedlikeholdsdata med passende oppbevaringspolicyer.

Fase 2: Pilotimplementering

Valider arkitekturen med et begrenset omfang før full utrulling:

Start med et utvalg av kritisk fabrikkgulvutstyr for å validere arkitekturen og MQTT-integrasjonsytelsen.
Implementer kjernedataflyter for utstyrsovervåking, vedlikeholdssporing og grunnleggende prediktive varslinger.
Etabler integrasjon med vedlikeholdsstyringssystemer og lagerstyringsplattformer for omfattende vedlikeholdskontekstualisering.
Distribuer Real-Time dashbord for utstyrsovervåking med høy granularitet visualisering av enhetstilstander og vedlikeholdsprediksjoner.

Fase 3: Operasjonell validering

Test og valider løsningen før du utvider til full produksjon:

Test systemets ytelse under utstyrsstressperioder og vedlikeholdsaktiviteter.
Valider Activator-regler for teknikervarsler på stedet basert på utstyrets helse og behov for prediktiv vedlikehold.
Sikre overholdelse av sikkerhetsforskrifter og vedlikeholdsstandarder.
Tren vedlikeholdsteamene dine i dashbordbruk, varslingshåndtering og KQL-analyse for utstyrshelseanalyse.

Avansert implementering

Etter å ha fullført grunnfasene, utvid løsningen din med avanserte funksjoner.

Intelligent automatisering og kunstig intelligens

Forbedre løsningen din med AI-drevet automatisering:

Sett opp avanserte Data Science-muligheter for å bygge, trene og score prediktive ML-modeller for forutsigelse av utstyrsfeil og optimalisering av vedlikehold.
Implementer Activator for avansert vedlikeholdsautomatisering, inkludert prediktiv vedlikeholdsplanlegging, dynamisk utstyrsoptimalisering og automatisert reservedelshåndtering.
Rull ut Copilot for naturlig språkanalyse med rike KQL-funksjoner. Gjør det mulig for teamene dine å spørre i komplekse scenarioer som «Vis meg alt utstyr som forventes å feile i løpet av de neste to ukene med høye vedlikeholdskostnader.»
Lag intelligente vedlikeholdssystemer som gir sanntids beslutningsstøtte basert på utstyrets helse, vedlikeholdshistorikk og kostnadsoptimalisering.

Utrulling i bedriftsskala

Skaler løsningen din på tvers av organisasjonen:

Skaler til full prediktiv vedlikeholdsoperasjon med omfattende utstyrsdekning og sentralisert overvåking på tvers av flere anlegg.
Implementer avansert analyse for optimalisering av vedlikehold på tvers av fabrikker, kostnadsanalyse og vurdering av produksjonspåvirkning.
Lag omfattende dashbord med Power BI direkte spørringsmuligheter og Real-Time Dashboard for ledelsesrapportering, vedlikeholdsovervåking og regulatorisk etterlevelse.
Utvikle maskinlæringsmodeller på bedriftsnivå for utstyrsprediksjon, vedlikeholdsoptimalisering og planlegging av anleggsutvidelse.

Utforsk følgende ressurser for å lære mer om komponentene og mulighetene som brukes i denne arkitekturen:
