Utheve datapunkter i Power BI-visualobjekter

Artikkel
06/17/2024

Denne artikkelen beskriver hvordan du uthever data på Power BI-visualobjekter.

Når et element er merket som standard, filtreres matrisen valuesdataViewi objektet slik at den bare viser de merkede verdiene. Når matrisen values er filtrert, viser alle andre visualobjekter på siden bare de valgte dataene.

Hvis du angir supportsHighlight egenskapen i capabilities.json filen til true, resulterer den i den fullstendige ufiltrerte values matrisen sammen med en highlights matrise. Matrisen highlights er den samme lengden som verdimatrisen, og eventuelle umerkede verdier er satt til null. Når denne egenskapen er aktivert, utheves de riktige dataene i visualobjektet ved å sammenligne matrisen values med matrisen highlights .

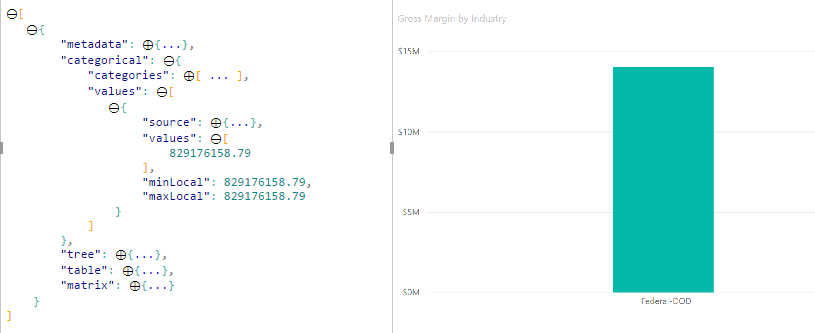

Ingen støtte for utheving

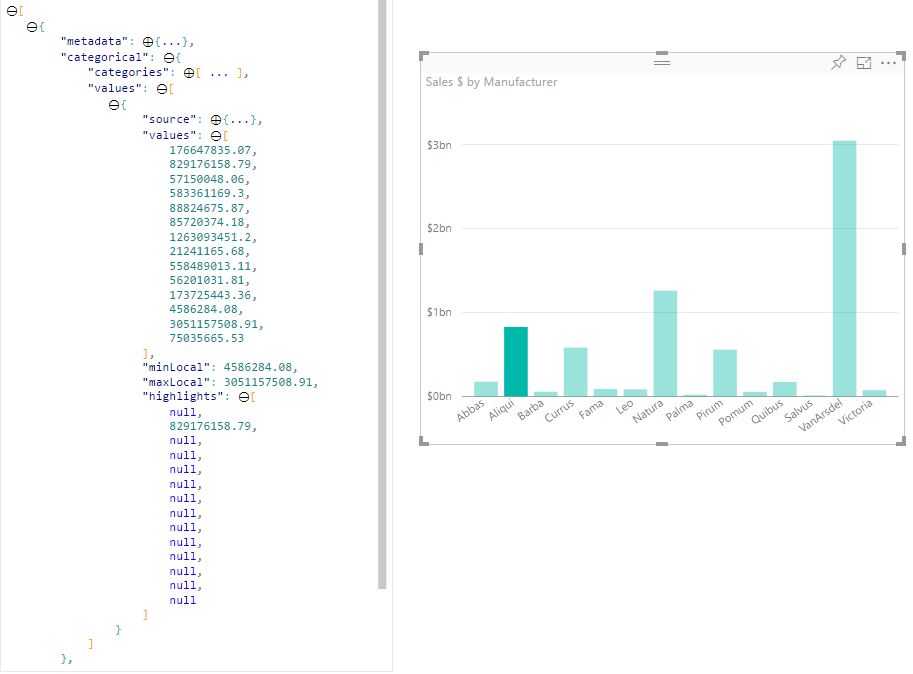

Uthev støtte

Legg merke til at i eksemplet:

Uten støtte for utheving er utvalget den eneste verdien i matrisen values og den eneste stolpen som presenteres i datavisningen.
Med støtte for utheving er alle verdier i matrisen values . Matrisen highlights inneholder en null verdi for elementer som ikke er uthevet. Alle stolper vises i datavisningen, og den uthevede linjen er en annen farge.

Det kan også være flere valg og delvise uthevinger. De uthevede verdiene presenteres i datavisningen.

Merk

Tabelldatavisningstilordning støtter ikke uthevingsfunksjonen.

Utheve datapunkter med kategorisk datavisningstilordning

Legg til "supportsHighlight": truecapabilities.json filen for visualobjekter med kategorisk datavisningstilordning. Eksempel:

{
    "dataRoles": [
        {
            "displayName": "Category",
            "name": "category",
            "kind": "Grouping"
        },
        {
            "displayName": "Value",
            "name": "value",
            "kind": "Measure"
        }
    ],
    "dataViewMappings": [
        {
            "categorical": {
                "categories": {
                    "for": {
                        "in": "category"
                    }
                },
                "values": {
                    "for": {
                        "in": "value"
                    }
                }
            }
        }
    ],
    "supportsHighlight": true
}

Når du har fjernet unødvendig kode, ser standard visuell kildekode ut som følgende eksempel:

"use strict";

// ... default imports list

import { FormattingSettingsService } from "powerbi-visuals-utils-formattingmodel";

import DataViewCategorical = powerbi.DataViewCategorical;
import DataViewCategoryColumn = powerbi.DataViewCategoryColumn;
import PrimitiveValue = powerbi.PrimitiveValue;
import DataViewValueColumn = powerbi.DataViewValueColumn;

import { VisualFormattingSettingsModel } from "./settings";

export class Visual implements IVisual {
    private target: HTMLElement;
    private formattingSettings: VisualFormattingSettingsModel;
    private formattingSettingsService: FormattingSettingsService;

    constructor(options: VisualConstructorOptions) {
        console.log('Visual constructor', options);
        this.formattingSettingsService = new FormattingSettingsService();
        this.target = options.element;
        this.host = options.host;
    }

    public update(options: VisualUpdateOptions) {
        this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
        console.log('Visual update', options);

    }

    // Returns properties pane formatting model content hierarchies, properties and latest formatting values, Then populate properties pane.
    // This method is called once every time we open properties pane or when the user edit any format property.
    public getFormattingModel(): powerbi.visuals.FormattingModel {
        return this.formattingSettingsService.buildFormattingModel(this.formattingSettings);
    }
}

Importer nødvendige grensesnitt for å behandle data fra Power BI:

import DataViewCategorical = powerbi.DataViewCategorical;
import DataViewCategoryColumn = powerbi.DataViewCategoryColumn;
import PrimitiveValue = powerbi.PrimitiveValue;
import DataViewValueColumn = powerbi.DataViewValueColumn;

Opprett rotelementet div for kategoriverdier:

export class Visual implements IVisual {
    private target: HTMLElement;
    private formattingSettings: VisualFormattingSettingsModel;
    private formattingSettingsService: FormattingSettingsService;

    private div: HTMLDivElement; // new property

    constructor(options: VisualConstructorOptions) {
        console.log('Visual constructor', options);
        this.formattingSettingsService = new FormattingSettingsService();
        this.target = options.element;
        this.host = options.host;

        // create div element
        this.div = document.createElement("div");
        this.div.classList.add("vertical");
        this.target.appendChild(this.div);

    }
    // ...
}

Fjern innholdet i div-elementene før du gjengir nye data:

// ...
public update(options: VisualUpdateOptions) {
    this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
    console.log('Visual update', options);

    while (this.div.firstChild) {
        this.div.removeChild(this.div.firstChild);
    }
    // ...
}

Hent kategoriene og målverdiene fra dataView objektet:

public update(options: VisualUpdateOptions) {
    this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
    console.log('Visual update', options);

    while (this.div.firstChild) {
        this.div.removeChild(this.div.firstChild);
    }

    const dataView: DataView = options.dataViews[0];
    const categoricalDataView: DataViewCategorical = dataView.categorical;
    const categories: DataViewCategoryColumn = categoricalDataView.categories[0];
    const categoryValues = categories.values;

    const measures: DataViewValueColumn = categoricalDataView.values[0];
    const measureValues = measures.values;
    const measureHighlights = measures.highlights;
    // ...
}

Hvor categoryValues er en matrise med kategoriverdier, measureValues er en matrise med mål, og measureHighlights er de uthevede delene av verdier.

Merk

Hvis verdiene for measureHighlights egenskapen er mindre enn verdiene for categoryValues egenskapen, ble verdien delvis uthevet.

Nummerer matrisen categoryValues og få tilsvarende verdier og uthevinger:

// ...
const measureHighlights = measures.highlights;

categoryValues.forEach((category: PrimitiveValue, index: number) => {
    const measureValue = measureValues[index];
    const measureHighlight = measureHighlights && measureHighlights[index] ? measureHighlights[index] : null;
    console.log(category, measureValue, measureHighlight);

});

Opprett div og p elementer for å vise og visualisere datavisningsverdier i visualobjektet DOM:

categoryValues.forEach((category: PrimitiveValue, index: number) => {
    const measureValue = measureValues[index];
    const measureHighlight = measureHighlights && measureHighlights[index] ? measureHighlights[index] : null;
    console.log(category, measureValue, measureHighlight);

    // div element. it contains elements to display values and visualize value as progress bar
    let div = document.createElement("div");
    div.classList.add("horizontal");
    this.div.appendChild(div);

    // div element to visualize value of measure
    let barValue = document.createElement("div");
    barValue.style.width = +measureValue * 10 + "px";
    barValue.style.display = "flex";
    barValue.classList.add("value");

    // element to display category value
    let bp = document.createElement("p");
    bp.innerText = category.toString();

    // div element to visualize highlight of measure
    let barHighlight = document.createElement("div");
    barHighlight.classList.add("highlight")
    barHighlight.style.backgroundColor = "blue";
    barHighlight.style.width = +measureHighlight * 10 + "px";

    // element to display highlighted value of measure
    let p = document.createElement("p");
    p.innerText = `${measureHighlight}/${measureValue}`;
    barHighlight.appendChild(bp);

    div.appendChild(barValue);

    barValue.appendChild(barHighlight);
    div.appendChild(p);
});

Bruk de nødvendige stilene for elementer som skal brukes flexbox, og definer farger for div-elementer:

div.vertical {
    display: flex;
    flex-direction: column;
}

div.horizontal {
    display: flex;
    flex-direction: row;
}

div.highlight {
    background-color: blue
}

div.value {
    background-color: red;
    display: flex;
}

Følgende visning av visualobjektet er resultatet:

The visuals with categorical data view mapping and highlight

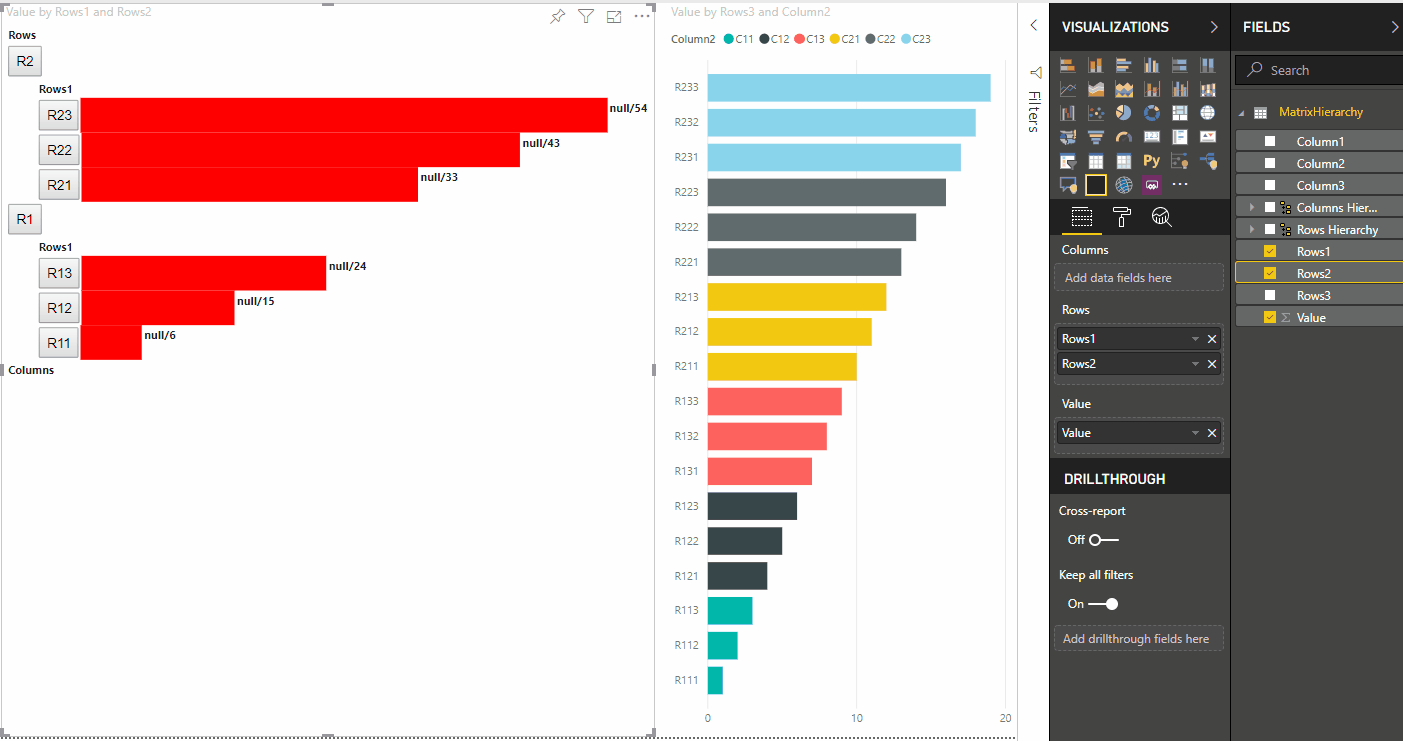

Utheve datapunkter med tilordning av matrisedatavisning

Legg til "supportsHighlight": true filen for visualobjekter med tilordning av matrisedatavisningcapabilities.json. Eksempel:

{
    "dataRoles": [
        {
            "displayName": "Columns",
            "name": "columns",
            "kind": "Grouping"
        },
        {
            "displayName": "Rows",
            "name": "rows",
            "kind": "Grouping"
        },
        {
            "displayName": "Value",
            "name": "value",
            "kind": "Measure"
        }
    ],
    "dataViewMappings": [
        {
            "matrix": {
                "columns": {
                    "for": {
                        "in": "columns"
                    }
                },
                "rows": {
                    "for": {
                        "in": "rows"
                    }
                },
                "values": {
                    "for": {
                        "in": "value"
                    }
                }
            }
        }
    ],
    "supportsHighlight": true
}

Eksempeldataene for å opprette et hierarki for datavisningstilordning for matrise:

Rad 1	Rad 2	Rad 3	Kolonne 1	Kolonne 2	Kolonne3	Verdier
R1	R11	R111	C1	C11	C111	1
R1	R11	R112	C1	C11	C112	2
R1	R11	R113	C1	C11	C113	3
R1	R12	R121	C1	C12	C121	4
R1	R12	R122	C1	C12	C122	Fem
R1	R12	R123	C1	C12	C123	6
R1	R13	R131	C1	C13	C131	7
R1	R13	R132	C1	C13	C132	8
R1	R13	R133	C1	C13	C133	9
R2	R21	R211	C2	C21	C211	10
R2	R21	R212	C2	C21	C212	11
R2	R21	R213	C2	C21	C213	12
R2	R22	R221	C2	C22	C221	13
R2	R22	R222	C2	C22	C222	14
R2	R22	R223	C2	C22	C223	16
R2	R23	R231	C2	C23	C231	17
R2	R23	R232	C2	C23	C232	18
R2	R23	R233	C2	C23	C233	19

Opprett standard visualobjektprosjekt, og bruk eksempelet på capabilities.json filen.

Når du har fjernet den unødvendige koden, ser standard visuell kildekode ut som følgende eksempel:

"use strict";

// ... default imports

import { FormattingSettingsService } from "powerbi-visuals-utils-formattingmodel";
import { VisualFormattingSettingsModel } from "./settings";

export class Visual implements IVisual {
    private target: HTMLElement;
    private formattingSettings: VisualFormattingSettingsModel;
    private formattingSettingsService: FormattingSettingsService;

    constructor(options: VisualConstructorOptions) {
        console.log('Visual constructor', options);
        this.formattingSettingsService = new FormattingSettingsService();
        this.target = options.element;
        this.host = options.host;
    }

    public update(options: VisualUpdateOptions) {
        this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
        console.log('Visual update', options);

    }

   /**
     * Returns properties pane formatting model content hierarchies, properties and latest formatting values, Then populate properties pane.
     * This method is called once every time we open properties pane or when the user edit any format property.
     */
    public getFormattingModel(): powerbi.visuals.FormattingModel {
        return this.formattingSettingsService.buildFormattingModel(this.formattingSettings);
    }
}

Importer de nødvendige grensesnittene for å behandle data fra Power BI:

import DataViewMatrix = powerbi.DataViewMatrix;
import DataViewMatrixNode = powerbi.DataViewMatrixNode;
import DataViewHierarchyLevel = powerbi.DataViewHierarchyLevel;

Opprett to div elementer for visualobjektoppsettet:

constructor(options: VisualConstructorOptions) {
    // ...
    this.rowsDiv = document.createElement("div");
    this.target.appendChild(this.rowsDiv);

    this.colsDiv = document.createElement("div");
    this.target.appendChild(this.colsDiv);
    this.target.style.overflowY = "auto";
}

Kontroller dataene i update metoden for å sikre at visualobjektet henter data:

public update(options: VisualUpdateOptions) {
    this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
    console.log('Visual update', options);

    const dataView: DataView = options.dataViews[0];
    const matrixDataView: DataViewMatrix = dataView.matrix;

    if (!matrixDataView ||
        !matrixDataView.columns ||
        !matrixDataView.rows ) {
        return
    }
    // ...
}

Fjern innholdet i div elementene før du gjengir nye data:

public update(options: VisualUpdateOptions) {
    // ...

    // remove old elements
    // to better performance use D3js pattern:
    // https://d3js.org/#enter-exit
    while (this.rowsDiv.firstChild) {
        this.rowsDiv.removeChild(this.rowsDiv.firstChild);
    }
    const prow = document.createElement("p");
    prow.innerText = "Rows";
    this.rowsDiv.appendChild(prow);

    while (this.colsDiv.firstChild) {
        this.colsDiv.removeChild(this.colsDiv.firstChild);
    }
    const pcol = document.createElement("p");
    pcol.innerText = "Columns";
    this.colsDiv.appendChild(pcol);
    // ...
}

treeWalker Opprett funksjonen for å krysse matrisedatastrukturen:

public update(options: VisualUpdateOptions) {
    // ...
    const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {

    }
    // ...
}

Hvor matrixNode er gjeldende node, levels er metadatakolonner på dette hierarkinivået– div overordnet element for underordnede HTML-elementer.

Er treeWalker rekursiv-funksjonen, må opprette div element og p tekst som topptekst, og kalle funksjonen for underordnede elementer i noden:

public update(options: VisualUpdateOptions) {
    // ...
    const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
        // ...

        if (matrixNode.children) {
            const childDiv = document.createElement("div");
            childDiv.classList.add("vertical");
            div.appendChild(childDiv);

            const p = document.createElement("p");
            const level = levels[matrixNode.level]; // get current level column metadata from current node
            p.innerText = level.sources[level.sources.length - 1].displayName; // get column name from metadata

            childDiv.appendChild(p); // add paragraph element to div element
            matrixNode.children.forEach((node, index) => treeWalker(node, levels, childDiv, ++levelIndex));
        }
    }
    // ...
}

Kall funksjonen for rotelementer i kolonnen og raden i matrisedatavisningsstrukturen:

public update(options: VisualUpdateOptions) {
    // ...
    const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
        // ...
    }
    // ...
    // remove old elements
    // ...

    // ...
    const rowRoot: DataViewMatrixNode = matrixDataView.rows.root;
    rowRoot.children.forEach((node) => treeWalker(node, matrixDataView.rows.levels, this.rowsDiv));

    const colRoot = matrixDataView.columns.root;
    colRoot.children.forEach((node) => treeWalker(node, matrixDataView.columns.levels, this.colsDiv));
}

Generer selectionID for noder og Opprett-knapper for å vise noder:

public update(options: VisualUpdateOptions) {
    // ...
    const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
        const selectionID: ISelectionID = this.host.createSelectionIdBuilder()
            .withMatrixNode(matrixNode, levels)
            .createSelectionId();

        let nodeBlock = document.createElement("button");
        nodeBlock.innerText = matrixNode.value.toString();

        nodeBlock.addEventListener("click", (event) => {
            // call select method in the selection manager
            this.selectionManager.select(selectionID);
        });

        nodeBlock.addEventListener("contextmenu", (event) => {
            // call showContextMenu method to display context menu on the visual
            this.selectionManager.showContextMenu(selectionID, {
                x: event.clientX,
                y: event.clientY
            });
            event.preventDefault();
        });
        // ...
    }
    // ...
}

Hovedtrinnet med utheving er å opprette en annen matrise med verdier.

Objektet for terminalnoden har to egenskaper for verdimatrisen, verdien og uthevingen:

JSON.stringify(options.dataViews[0].matrix.rows.root.children[0].children[0].children[0], null, " ");

{
 "level": 2,
 "levelValues": [
  {
   "value": "R233",
   "levelSourceIndex": 0
  }
 ],
 "value": "R233",
 "identity": {
  "identityIndex": 2
 },
 "values": {
  "0": {
   "value": null,
   "highlight": null
  },
  "1": {
   "value": 19,
   "highlight": 19
  }
 }
}

Der value representerer verdien for noden uten å bruke et utvalg fra det andre visualobjektet, highlight angir hvilken del av dataene som ble uthevet.

Merk

Hvis verdien er highlight mindre enn verdien for value, ble den value delvis uthevet.

Legg til kode for å behandle matrisen values for noden hvis den presenteres:

public update(options: VisualUpdateOptions) {
    // ...
    const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
        // ...

        if (matrixNode.values) {
            const sumOfValues = Object.keys(matrixNode.values) // get key property of object (value are 0 to N)
                .map(key => +matrixNode.values[key].value) // convert key property to number
                .reduce((prev, curr) => prev + curr) // sum of values

            let sumOfHighlights = sumOfValues;
            sumOfHighlights = Object.keys(matrixNode.values) // get key property of object (value are 0 to N)
                .map(key => matrixNode.values[key].highlight ? +matrixNode.values[key].highlight : null ) // convert key property to number if it exists
                .reduce((prev, curr) => curr ? prev + curr : null) // convert key property to number

            // create div container for value and highlighted value
            const vals = document.createElement("div");
            vals.classList.add("vertical")
            vals.classList.replace("vertical", "horizontal");
            // create paragraph element for label
            const highlighted = document.createElement("p");
            // Display complete value and highlighted value
            highlighted.innerText = `${sumOfHighlights}/${sumOfValues}`;

            // create div container for value
            const valueDiv = document.createElement("div");
            valueDiv.style.width = sumOfValues * 10 + "px";
            valueDiv.classList.add("value");

            // create div container for highlighted values
            const highlightsDiv = document.createElement("div");
            highlightsDiv.style.width = sumOfHighlights * 10 + "px";
            highlightsDiv.classList.add("highlight");
            valueDiv.appendChild(highlightsDiv);

            // append button and paragraph to div containers to parent div
            vals.appendChild(nodeBlock);
            vals.appendChild(valueDiv);
            vals.appendChild(highlighted);
            div.appendChild(vals);
        } else {
            div.appendChild(nodeBlock);
        }

        if (matrixNode.children) {
            // ...
        }
    }
    // ...
}

Resultatet er et visualobjekt med knapper og verdier, for eksempel highlighted value/default value.

Del via

Utheve datapunkter i Power BI-visualobjekter

Utheve datapunkter med kategorisk datavisningstilordning

Utheve datapunkter med tilordning av matrisedatavisning

Tilbakemeldinger

Flere ressurser

Del via

Utheve datapunkter i Power BI-visualobjekter

Utheve datapunkter med kategorisk datavisningstilordning

Utheve datapunkter med tilordning av matrisedatavisning

Relatert innhold

Tilbakemeldinger

Flere ressurser
