Privé-eindpunten maken en gebruiken (v1-ervaring) voor Azure Backup

  • Artikel

Dit artikel bevat informatie over het proces van het maken van privé-eindpunten voor Azure Backup en de scenario's waarin privé-eindpunten helpen de beveiliging van uw resources te behouden.

Notitie

Azure Backup biedt nu een nieuwe ervaring voor het maken van privé-eindpunten. Meer informatie.

Voordat u begint

Zorg ervoor dat u de vereisten en de ondersteunde scenario's hebt gelezen voordat u doorgaat met het maken van privé-eindpunten.

Deze details helpen u inzicht te hebben in de beperkingen en voorwaarden waaraan moet worden voldaan voordat u privé-eindpunten voor uw kluizen maakt.

Aan de slag met het maken van privé-eindpunten voor back-up

In de volgende secties worden de stappen besproken die betrekking hebben op het maken en gebruiken van privé-eindpunten voor Azure Backup in uw virtuele netwerken.

Belangrijk

U wordt ten zeerste aangeraden de stappen in dezelfde volgorde uit te voeren als in dit document. Als u dit niet doet, kan dit ertoe leiden dat de kluis niet compatibel is met het gebruik van privé-eindpunten en dat u het proces opnieuw moet starten met een nieuwe kluis.

Een Recovery Services-kluis maken

Privé-eindpunten voor Back-up kunnen alleen worden gemaakt voor Recovery Services-kluizen waarvoor geen items zijn beveiligd (of waarvoor in het verleden geen items zijn geprobeerd te worden beveiligd of geregistreerd). We raden u dus aan om een nieuwe kluis te maken om mee te beginnen. Zie Een Recovery Services-kluis maken en configureren voor meer informatie over het maken van een nieuwe kluis.

Zie deze sectie voor meer informatie over het maken van een kluis met behulp van de Azure Resource Manager-client. Hiermee maakt u een kluis waarvoor de beheerde identiteit al is ingeschakeld.

Openbare netwerktoegang tot de kluis weigeren

U kunt uw kluizen zo configureren dat toegang vanuit openbare netwerken wordt geweigerd.

Volg vervolgens deze stappen:

  1. Ga naar de kluisnetwerken>.

  2. Selecteer Weigeren op het tabblad Openbare toegang om toegang van openbare netwerken te voorkomen.

    Schermopname die laat zien hoe u de optie Weigeren selecteert.

    Notitie

    • Zodra u de toegang hebt geweigerd, hebt u nog steeds toegang tot de kluis, maar u kunt geen gegevens verplaatsen naar/van netwerken die geen privé-eindpunten bevatten. Zie Privé-eindpunten maken voor Azure Backup voor meer informatie.
    • Het weigeren van openbare toegang wordt momenteel niet ondersteund voor kluizen waarvoor herstel in meerdere regio's is ingeschakeld.

  3. Selecteer Toepassen om de wijzigingen op te slaan.

Beheerde identiteit inschakelen voor uw kluis

Met beheerde identiteiten kan de kluis privé-eindpunten maken en gebruiken. In deze sectie wordt beschreven hoe u de beheerde identiteit voor uw kluis inschakelt.

  1. Ga naar uw Recovery Services-kluis -> Identity.

    Id-status wijzigen in Aan

  2. Wijzig de status in Aan en selecteer Opslaan.

  3. Er wordt een object-id gegenereerd. Dit is de beheerde identiteit van de kluis.

    Notitie

    Zodra deze optie is ingeschakeld, mag de beheerde identiteit niet worden uitgeschakeld (zelfs tijdelijk). Het uitschakelen van de beheerde identiteit kan leiden tot inconsistent gedrag.

Machtigingen verlenen aan de kluis om vereiste privé-eindpunten te maken

Als u de vereiste privé-eindpunten voor Azure Backup wilt maken, moet de kluis (de beheerde identiteit van de kluis) machtigingen hebben voor de volgende resourcegroepen:

  • De resourcegroep die het doel-VNet bevat
  • De resourcegroep waar de privé-eindpunten moeten worden gemaakt
  • De resourcegroep die de Privé-DNS zones bevat, zoals hier in detail wordt besproken

U wordt aangeraden de rol Inzender voor deze drie resourcegroepen toe te kennen aan de kluis (beheerde identiteit). In de volgende stappen wordt beschreven hoe u dit doet voor een bepaalde resourcegroep (dit moet worden gedaan voor elk van de drie resourcegroepen):

  1. Ga naar de resourcegroep en navigeer naar Toegangsbeheer (IAM) op de linkerbalk.

  2. Ga in Access Control naar Een roltoewijzing toevoegen.

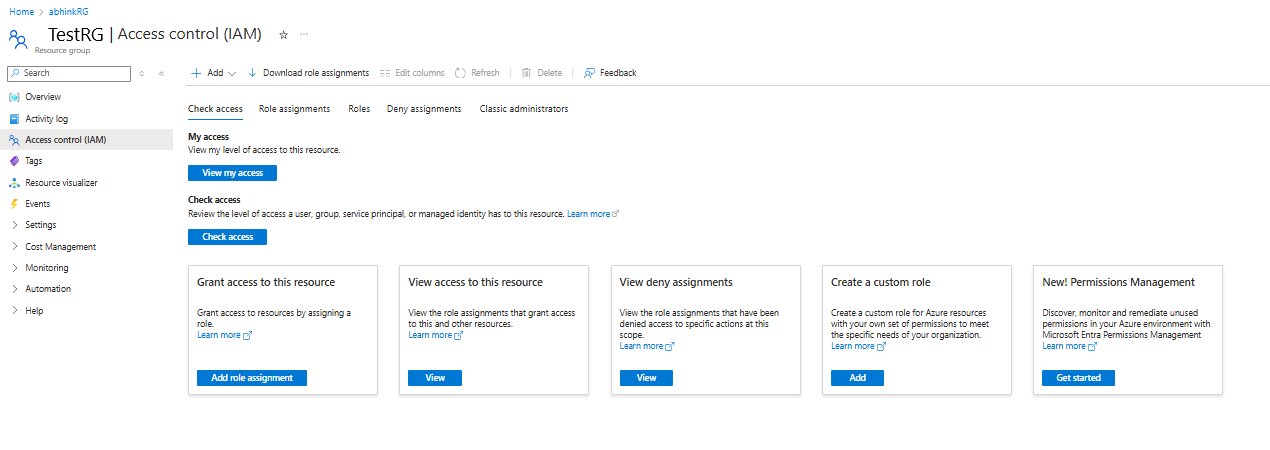

    Een roltoewijzing toevoegen

  3. Kies in het deelvenster Roltoewijzing toevoegen de optie Inzender als rol en gebruik de naam van de kluis als principal. Selecteer uw kluis en selecteer Opslaan wanneer u klaar bent.

    Rol en principal kiezen

Zie Rollen en machtigingen handmatig maken om machtigingen op een gedetailleerder niveau te beheren.

Privé-eindpunten maken voor Azure Backup

In deze sectie wordt uitgelegd hoe u een privé-eindpunt voor uw kluis maakt.

  1. Navigeer naar uw kluis die hierboven is gemaakt en ga naar Privé-eindpuntverbindingen op de linkernavigatiebalk. Selecteer +Privé-eindpunt bovenaan om een nieuw privé-eindpunt voor deze kluis te maken.

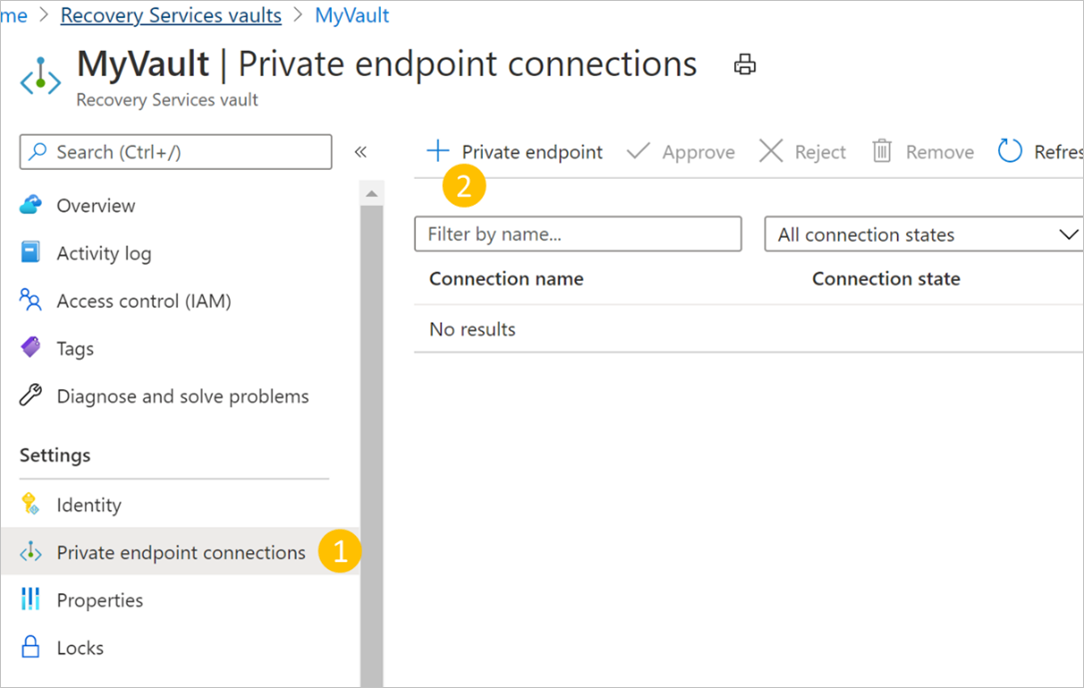

    Nieuw privé-eindpunt maken

  2. Eenmaal in het proces Privé-eindpunt maken, moet u details opgeven voor het maken van uw privé-eindpuntverbinding.

    1. Basisbeginselen: vul de basisgegevens voor uw privé-eindpunten in. De regio moet hetzelfde zijn als de kluis en de resource waarvan een back-up wordt gemaakt.

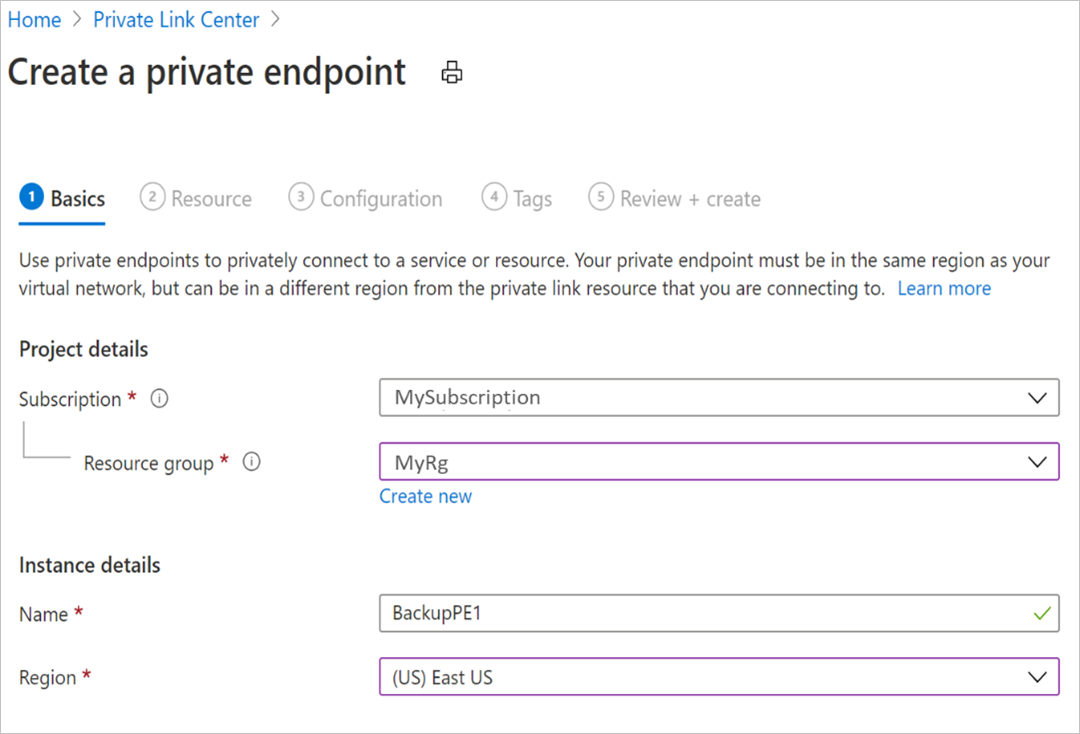

      Basisgegevens invullen

    2. Resource: Op dit tabblad moet u de PaaS-resource selecteren waarvoor u de verbinding wilt maken. Selecteer Microsoft.RecoveryServices/kluizen in het resourcetype voor uw gewenste abonnement. Als u klaar bent, kiest u de naam van uw Recovery Services-kluis als de resource en AzureBackup als de doelsubresource.

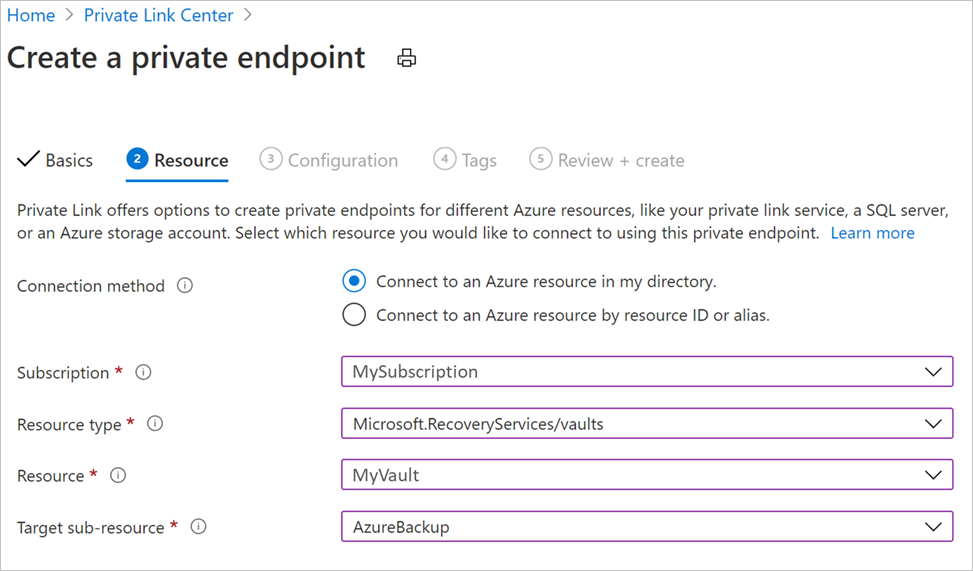

      Selecteer de resource voor uw verbinding

    3. Configuratie: Geef in de configuratie het virtuele netwerk en subnet op waar u het privé-eindpunt wilt maken. Dit is het VNet waar de VIRTUELE machine aanwezig is.

      Als u privé verbinding wilt maken, hebt u de vereiste DNS-records nodig. Op basis van de netwerkinstallatie kunt u een van de volgende opties kiezen:

      • Integreer uw privé-eindpunt met een privé-DNS-zone: Selecteer Ja als u wilt integreren.
      • Gebruik uw aangepaste DNS-server: Selecteer Nee als u uw eigen DNS-server wilt gebruiken.

      Het beheren van DNS-records voor beide worden later beschreven.

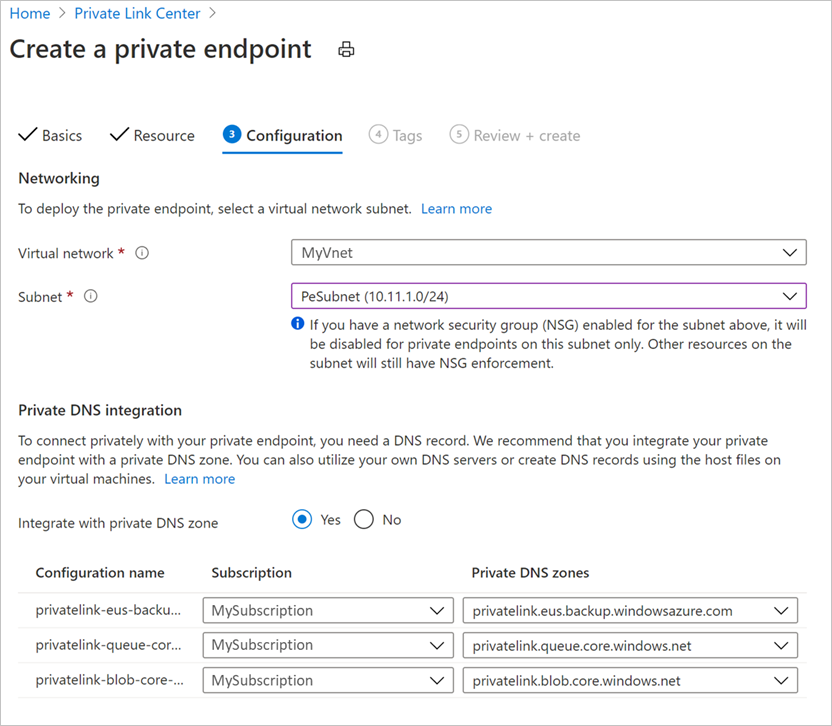

      Het virtuele netwerk en subnet opgeven

    4. U kunt eventueel tags toevoegen voor uw privé-eindpunt.

    5. Ga door naar Controleren en maken nadat u de details hebt ingevoerd. Wanneer de validatie is voltooid, selecteert u Maken om het privé-eindpunt te maken.

Privé-eindpunten goedkeuren

Als de gebruiker die het privé-eindpunt maakt ook de eigenaar is van de Recovery Services-kluis, wordt het hierboven gemaakte privé-eindpunt automatisch goedgekeurd. Anders moet de eigenaar van de kluis het privé-eindpunt goedkeuren voordat het kan worden gebruikt. In deze sectie wordt de handmatige goedkeuring van privé-eindpunten via Azure Portal besproken.

Zie Handmatige goedkeuring van privé-eindpunten met behulp van de Azure Resource Manager-client om de Azure Resource Manager-client te gebruiken voor het goedkeuren van privé-eindpunten.

  1. Navigeer in uw Recovery Services-kluis naar privé-eindpuntverbindingen op de linkerbalk.

  2. Selecteer de privé-eindpuntverbinding die u wilt goedkeuren.

  3. Selecteer Goedkeuren op de bovenste balk. U kunt ook Weigeren of Verwijderen selecteren als u de eindpuntverbinding wilt weigeren of verwijderen.

    Privé-eindpunten goedkeuren

DNS-records beheren

Zoals eerder beschreven, hebt u de vereiste DNS-records in uw privé-DNS-zones of -servers nodig om privé verbinding te kunnen maken. U kunt uw privé-eindpunt rechtstreeks integreren met privé-DNS-zones van Azure of uw aangepaste DNS-servers gebruiken om dit te bereiken, op basis van uw netwerkvoorkeuren. Dit moet worden gedaan voor alle drie de services: Back-up, Blobs en Wachtrijen.

Als uw DNS-zone of -server aanwezig is in een ander abonnement dan het abonnement dat het privé-eindpunt bevat, raadpleegt u Ook DNS-vermeldingen maken wanneer de DNS-server/DNS-zone aanwezig is in een ander abonnement.

Bij het integreren van privé-eindpunten met privé-DNS-zones van Azure

Als u ervoor kiest om uw privé-eindpunt te integreren met privé-DNS-zones, voegt Azure Backup de vereiste DNS-records toe. U kunt de privé-DNS-zones bekijken die worden gebruikt onder DNS-configuratie van het privé-eindpunt. Als deze DNS-zones niet aanwezig zijn, worden ze automatisch gemaakt bij het maken van het privé-eindpunt.

Notitie

De beheerde identiteit die aan de kluis is toegewezen, moet over de machtigingen beschikken om DNS-records toe te voegen in de Azure Privé-DNS-zone.

U moet echter controleren of uw virtuele netwerk (dat de resources bevat waarvan een back-up moet worden gemaakt) correct is gekoppeld aan alle drie de privé-DNS-zones, zoals hieronder wordt beschreven.

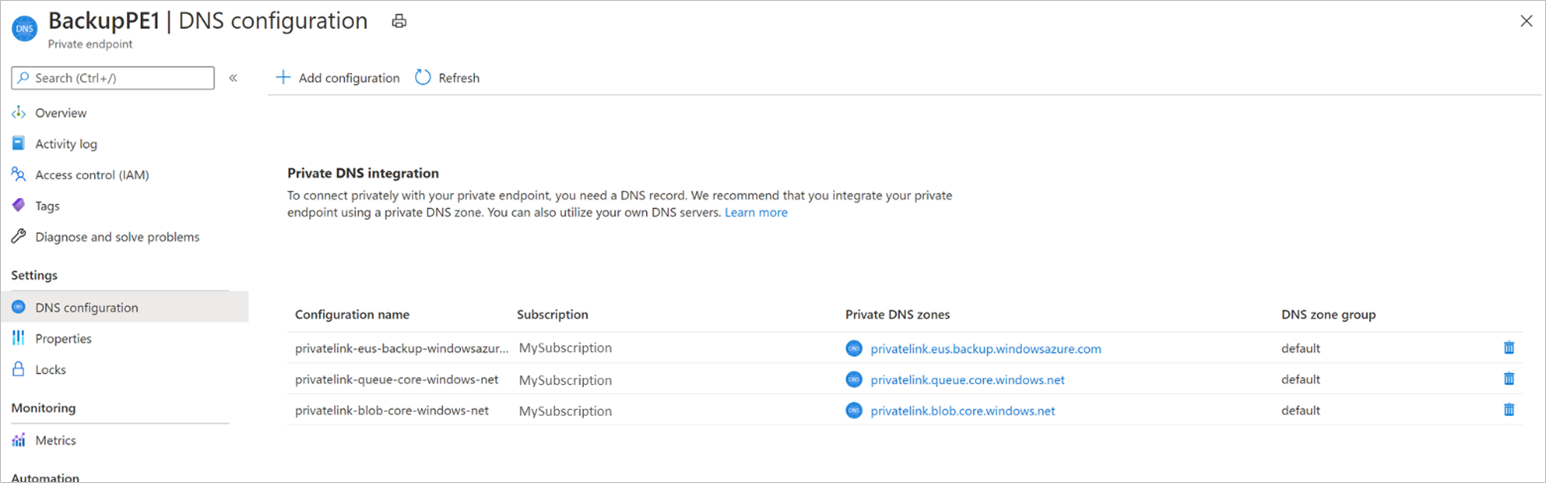

DNS-configuratie in privé-DNS-zone van Azure

Notitie

Als u proxyservers gebruikt, kunt u ervoor kiezen om de proxyserver te omzeilen of uw back-ups uit te voeren via de proxyserver. Als u een proxyserver wilt omzeilen, gaat u verder met de volgende secties. Als u de proxyserver wilt gebruiken voor het uitvoeren van uw back-ups, raadpleegt u de configuratiegegevens van de proxyserver voor de Recovery Services-kluis.

Ga als volgt te werk voor elke hierboven vermelde privé-DNS-zone (voor back-up, blobs en wachtrijen):

  1. Navigeer naar de betreffende optie voor virtuele netwerkkoppelingen op de linkernavigatiebalk.

  2. Als het goed is, ziet u een vermelding voor het virtuele netwerk waarvoor u het privé-eindpunt hebt gemaakt, zoals hieronder wordt weergegeven:

    Virtueel netwerk voor privé-eindpunt

  3. Als u geen vermelding ziet, voegt u een koppeling naar een virtueel netwerk toe aan al die DNS-zones die deze niet hebben.

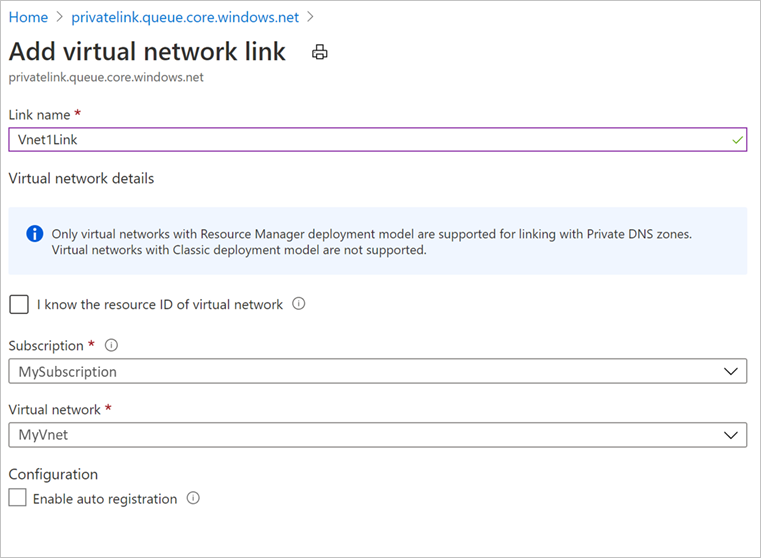

    Virtuele netwerkkoppeling toevoegen

Wanneer u aangepaste DNS-server- of hostbestanden gebruikt

  • Als u een aangepaste DNS-server gebruikt, kunt u voorwaardelijke doorstuurserver gebruiken voor back-upservice, blob en wachtrij-FQDN's om de DNS-aanvragen om te leiden naar Azure DNS (168.63.129.16). Azure DNS leidt deze om naar de Azure Privé-DNS-zone. Zorg er bij deze installatie voor dat er een koppeling naar een virtueel netwerk voor Azure Privé-DNS-zone bestaat, zoals vermeld in deze sectie.

    De volgende tabel bevat de Azure Privé-DNS zones die vereist zijn voor Azure Backup:

    Zone Service
    privatelink.<geo>.backup.windowsazure.com Backup
    privatelink.blob.core.windows.net Blob
    privatelink.queue.core.windows.net Queue

    Notitie

    In de bovenstaande tekst <geo> verwijst u naar de regiocode (bijvoorbeeld eus en ne voor RESPECTIEVELIJK VS - oost en Europa - noord). Raadpleeg de volgende lijsten voor regiocodes:

  • Als u aangepaste DNS-servers of hostbestanden gebruikt en de Azure Privé-DNS-zone niet hebt ingesteld, moet u de DNS-records die zijn vereist voor de privé-eindpunten toevoegen aan uw DNS-servers of in het hostbestand.

    • Voor de back-upservice: ga naar het privé-eindpunt dat u hebt gemaakt en ga vervolgens naar de DNS-configuratie. Voeg vervolgens een vermelding toe voor elke FQDN- en IP-adres die worden weergegeven als Type A-records in uw DNS-zone voor back-up.

      Als u een hostbestand gebruikt voor naamomzetting, moet u overeenkomstige vermeldingen in het hostbestand maken voor elk IP- en FQDN-bestand volgens de indeling - <private ip><space><backup service privatelink FQDN>.

    • Voor de blob en wachtrij: Azure Backup maakt de privé-eindpunten voor blobs en wachtrijen met behulp van de machtigingen voor beheerde identiteiten. De privé-eindpunten voor blobs en wachtrijen volgen een standaardnaamgevingspatroon, beginnen met <the name of the private endpoint>_ecs of <the name of the private endpoint>_prot, en zijn respectievelijk voorzien _blob _queue van achtervoegsel.

      Navigeer naar het privé-eindpunt dat is gemaakt door Azure Backup volgens het bovenstaande patroon en ga vervolgens naar de DNS-configuratie. Voeg vervolgens een vermelding toe voor elke FQDN- en IP-adres die worden weergegeven als Type A-records in uw DNS-zone voor back-up.

      Als u een hostbestand gebruikt voor naamomzetting, moet u overeenkomstige vermeldingen in het hostbestand maken voor elk IP- en FQDN-bestand volgens de indeling - <private ip><space><blob/queue FQDN>.

Notitie

Azure Backup kan een nieuw opslagaccount toewijzen voor uw kluis voor de back-upgegevens en de extensie of agent moet toegang hebben tot de respectieve eindpunten. Zie de richtlijnen in de sectie Privé-eindpunten gebruiken voor back-up voor meer informatie over het toevoegen van meer DNS-records na registratie en back-up.

Privé-eindpunten gebruiken voor back-up

Zodra de privé-eindpunten die zijn gemaakt voor de kluis in uw VNet zijn goedgekeurd, kunt u deze gaan gebruiken om uw back-ups en herstelbewerkingen uit te voeren.

Belangrijk

Zorg ervoor dat u alle hierboven genoemde stappen in het document hebt voltooid voordat u doorgaat. Als u dit wilt samenvatten, moet u de stappen in de volgende controlelijst hebben voltooid:

  1. Een (nieuwe) Recovery Services-kluis gemaakt
  2. De kluis ingeschakeld voor het gebruik van door het systeem toegewezen beheerde identiteit
  3. Relevante machtigingen toegewezen aan de beheerde identiteit van de kluis
  4. Een privé-eindpunt voor uw kluis gemaakt
  5. Het privé-eindpunt goedgekeurd (indien niet automatisch goedgekeurd)
  6. Zorg ervoor dat alle DNS-records op de juiste wijze worden toegevoegd (behalve blob- en wachtrijrecords voor aangepaste servers, die in de volgende secties worden besproken)

Vm-connectiviteit controleren

Controleer op de VM in het vergrendelde netwerk het volgende:

  1. De VM moet toegang hebben tot De Microsoft Entra-id.
  2. Voer nslookup uit op de back-up-URL (xxxxxxxx.privatelink.<geo>.backup.windowsazure.com) van uw VM om de connectiviteit te garanderen. Hiermee wordt het privé-IP-adres geretourneerd dat in uw virtuele netwerk is toegewezen.

Back-up configureren

Zodra u ervoor hebt gezorgd dat de bovenstaande controlelijst en toegang zijn voltooid, kunt u doorgaan met het configureren van back-ups van workloads naar de kluis. Als u een aangepaste DNS-server gebruikt, moet u DNS-vermeldingen toevoegen voor blobs en wachtrijen die beschikbaar zijn na het configureren van de eerste back-up.

DNS-records voor blobs en wachtrijen (alleen voor aangepaste DNS-servers/hostbestanden) na de eerste registratie

Nadat u een back-up hebt geconfigureerd voor ten minste één resource in een kluis met een privé-eindpunt, voegt u de vereiste DNS-records voor blobs en wachtrijen toe, zoals hieronder wordt beschreven.

  1. Navigeer naar uw resourcegroep en zoek naar het privé-eindpunt dat u hebt gemaakt.

  2. Naast de naam van het privé-eindpunt dat u hebt opgegeven, ziet u dat er nog twee privé-eindpunten worden gemaakt. Deze beginnen met <the name of the private endpoint>_ecs en zijn respectievelijk voorzien _blob _queue van achtervoegsel.

    Privé-eindpuntbronnen

  3. Navigeer naar elk van deze privé-eindpunten. In de DNS-configuratieoptie voor elk van de twee privé-eindpunten ziet u een record met en een FQDN en een IP-adres. Voeg beide toe aan uw aangepaste DNS-server, naast de server die eerder zijn beschreven. Als u een hostbestand gebruikt, moet u overeenkomstige vermeldingen maken in het hostbestand voor elke IP/FQDN volgens de volgende indeling:

    <private ip><space><blob service privatelink FQDN>
    <private ip><space><queue service privatelink FQDN>

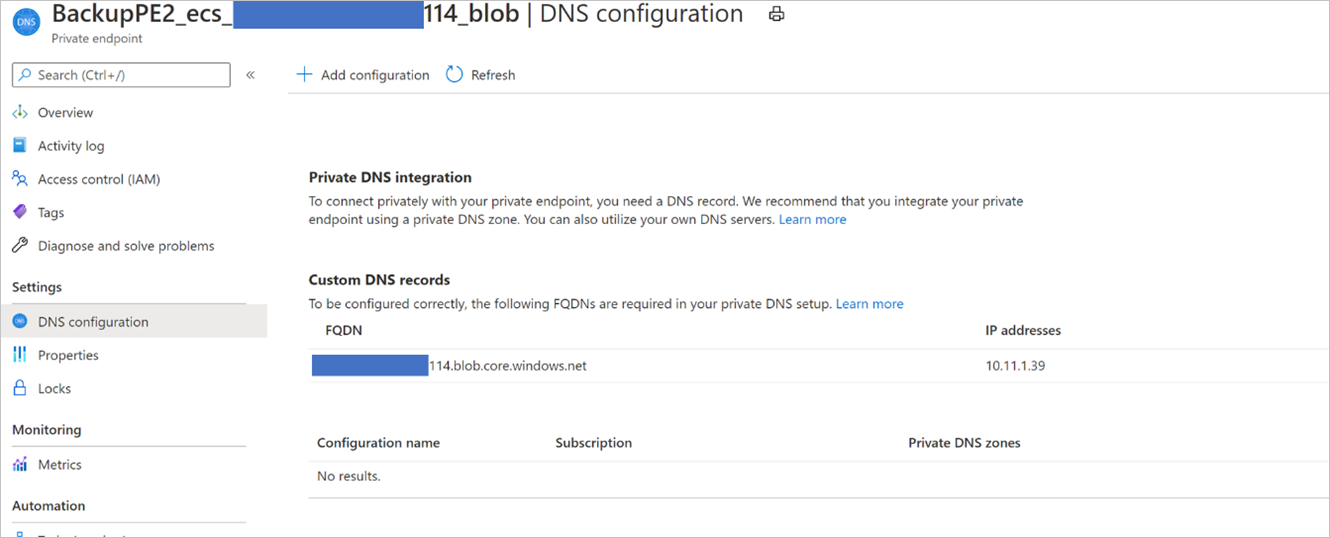

    Blob DNS-configuratie

Naast het bovenstaande is er nog een vermelding nodig na de eerste back-up, die later wordt besproken.

Back-up en herstel van workloads in Azure VM (SQL en SAP HANA)

Zodra het privé-eindpunt is gemaakt en goedgekeurd, zijn er geen andere wijzigingen vereist aan de clientzijde om het privé-eindpunt te gebruiken (tenzij u SQL-beschikbaarheidsgroepen gebruikt, die verderop in deze sectie worden besproken). Alle communicatie en gegevensoverdracht van uw beveiligde netwerk naar de kluis worden uitgevoerd via het privé-eindpunt. Als u echter privé-eindpunten voor de kluis verwijdert nadat er een server (SQL of SAP HANA) is geregistreerd, moet u de container opnieuw registreren bij de kluis. U hoeft de beveiliging niet voor hen te stoppen.

DNS-records voor blobs (alleen voor aangepaste DNS-servers/hostbestanden) na de eerste back-up

Nadat u de eerste back-up hebt uitgevoerd en u een aangepaste DNS-server gebruikt (zonder voorwaardelijk doorsturen), mislukt de back-up waarschijnlijk. Als dat gebeurt:

  1. Navigeer naar uw resourcegroep en zoek naar het privé-eindpunt dat u hebt gemaakt.

  2. Afgezien van de drie eerder besproken privé-eindpunten, ziet u nu een vierde privé-eindpunt met de naam die begint met <the name of the private endpoint>_prot en achtervoegsel bevat._blob

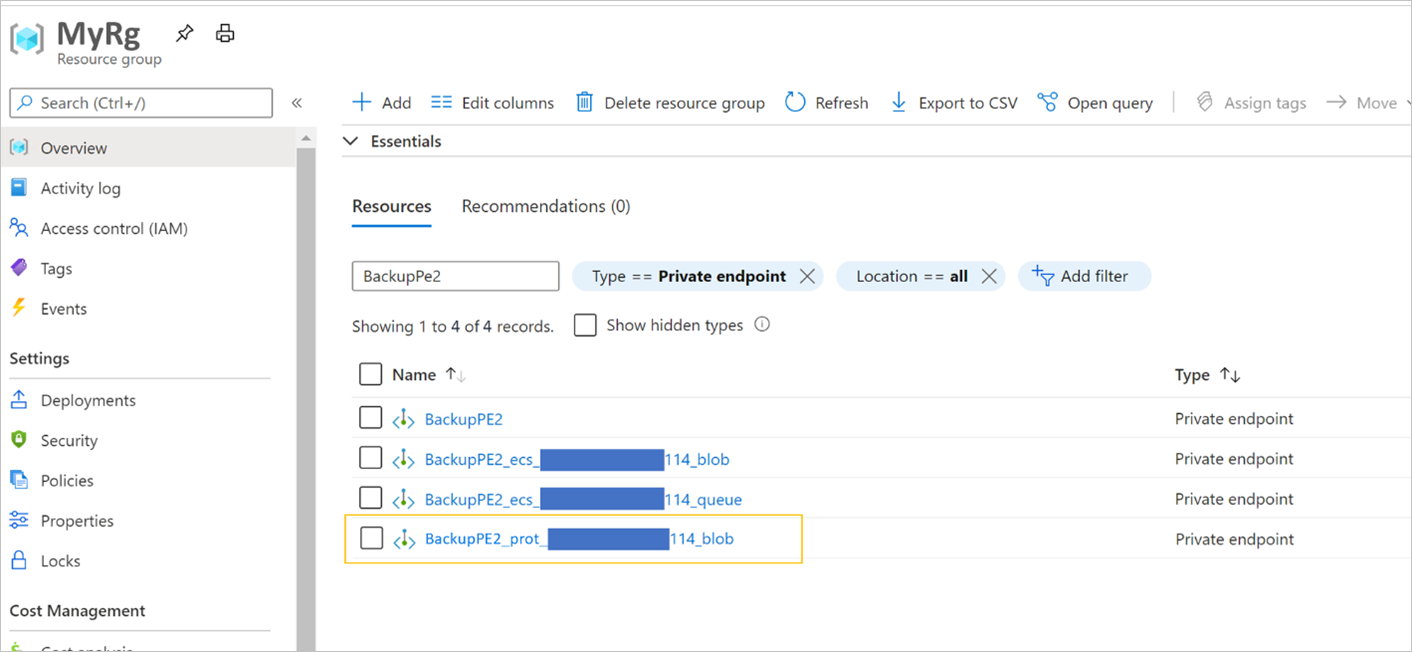

    Privé-eindpoing met achtervoegsel 'prot'

  3. Navigeer naar dit nieuwe privé-eindpunt. In de dns-configuratieoptie ziet u een record met een FQDN en een IP-adres. Voeg deze toe aan uw privé-DNS-server, naast de servers die eerder zijn beschreven.

    Als u een hostbestand gebruikt, moet u de bijbehorende vermeldingen in het hostbestand voor elk IP- en FQDN-bestand maken volgens de volgende indeling:

    <private ip><space><blob service privatelink FQDN>

Notitie

Op dit moment moet u nslookup kunnen uitvoeren vanaf de VIRTUELE machine en deze omzetten in privé-IP-adressen wanneer u klaar bent met de back-up- en opslag-URL's van de kluis.

Wanneer u SQL-beschikbaarheidsgroepen gebruikt

Wanneer u SQL-beschikbaarheidsgroepen (AG) gebruikt, moet u voorwaardelijk doorsturen inrichten in de aangepaste AG DNS, zoals hieronder wordt beschreven:

  1. Meld u aan bij uw domeincontroller.

  2. Voeg onder de DNS-toepassing voorwaardelijke doorstuurservers toe voor alle drie de DNS-zones (back-up, blobs en wachtrijen) aan het host-IP-adres 168.63.129.16 of het aangepaste IP-adres van de DNS-server, indien nodig. De volgende schermopnamen worden weergegeven wanneer u doorstuurt naar het IP-adres van de Azure-host. Als u uw eigen DNS-server gebruikt, vervangt u het IP-adres van uw DNS-server.

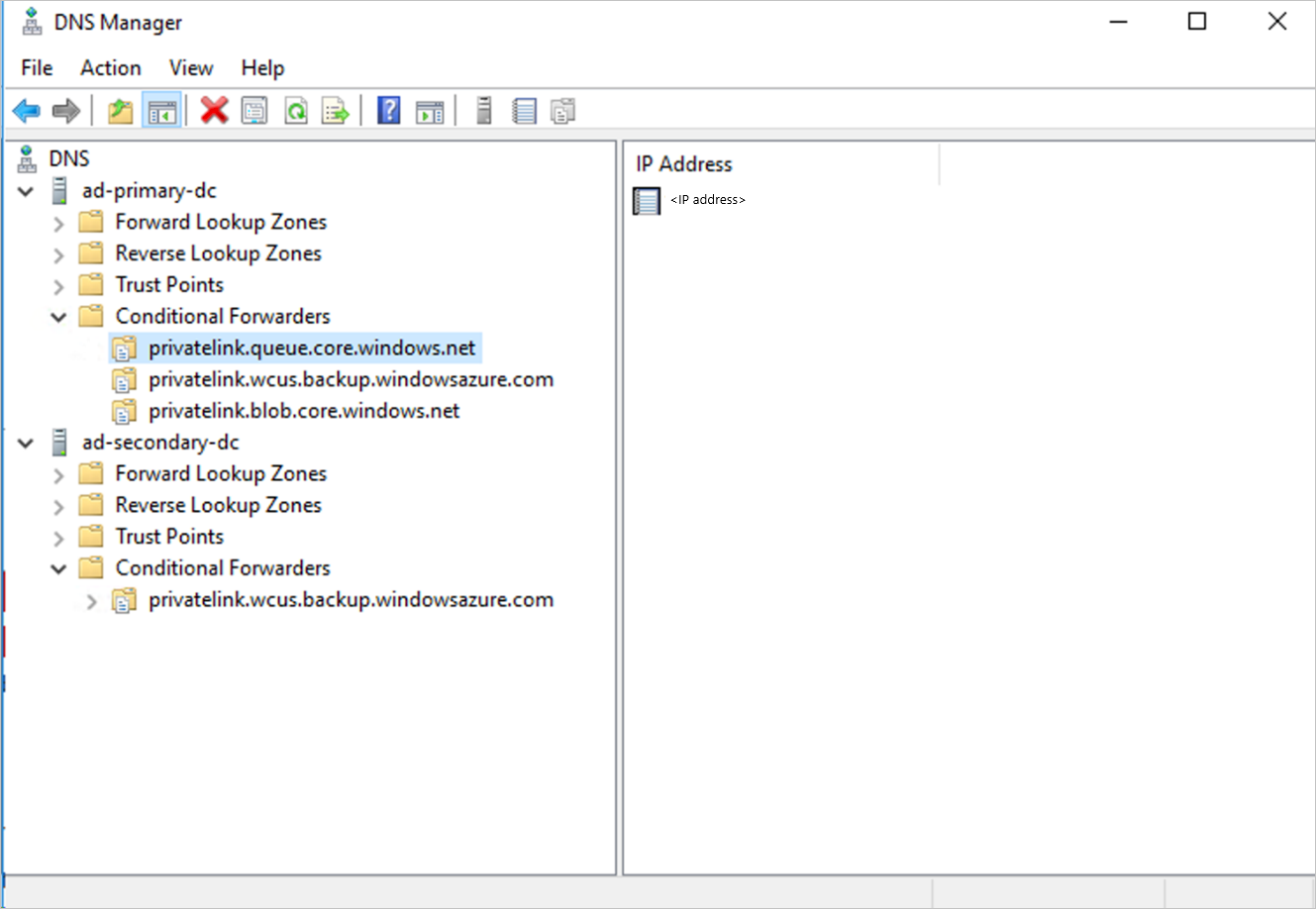

    Voorwaardelijke doorstuurservers in DNS-beheer

    Nieuwe voorwaardelijke doorstuurserver

Back-ups maken en herstellen via MARS-agent en DPM-server

Wanneer u de MARS-agent gebruikt om een back-up te maken van uw on-premises resources, moet u ervoor zorgen dat uw on-premises netwerk (met uw resources waarvan een back-up moet worden gemaakt) is gekoppeld aan het Azure-VNet dat een privé-eindpunt voor de kluis bevat, zodat u het kunt gebruiken. Vervolgens kunt u de MARS-agent blijven installeren en back-up configureren zoals hier wordt beschreven. U moet er echter voor zorgen dat alle communicatie voor back-up alleen via het gekoppelde netwerk plaatsvindt.

Als u echter privé-eindpunten voor de kluis verwijdert nadat er een MARS-agent is geregistreerd, moet u de container opnieuw registreren bij de kluis. U hoeft de beveiliging niet voor hen te stoppen.

Notitie

  • Privé-eindpunten worden alleen ondersteund met DPM-server 2022 (10.22.123.0) en hoger.
  • Privé-eindpunten worden alleen ondersteund met MABS V4 (14.0.30.0) en hoger.

Privé-eindpunten verwijderen

Zie deze sectie voor meer informatie over het verwijderen van privé-eindpunten.

Extra onderwerpen

Een Recovery Services-kluis maken met behulp van de Azure Resource Manager-client

U kunt de Recovery Services-kluis maken en de beheerde identiteit inschakelen (het inschakelen van de beheerde identiteit is vereist, zoals we later zien) met behulp van de Azure Resource Manager-client. Hieronder vindt u een voorbeeld van het volgende:

armclient PUT /subscriptions/<subscriptionid>/resourceGroups/<rgname>/providers/Microsoft.RecoveryServices/Vaults/<vaultname>?api-version=2017-07-01-preview @C:\<filepath>\MSIVault.json

Het bovenstaande JSON-bestand moet de volgende inhoud hebben:

JSON aanvragen:

{
  "location": "eastus2",
  "name": "<vaultname>",
  "etag": "W/\"datetime'2019-05-24T12%3A54%3A42.1757237Z'\"",
  "tags": {
    "PutKey": "PutValue"
  },
  "properties": {},
  "id": "/subscriptions/<subscriptionid>/resourceGroups/<rgname>/providers/Microsoft.RecoveryServices/Vaults/<vaultname>",
  "type": "Microsoft.RecoveryServices/Vaults",
  "sku": {
    "name": "RS0",
    "tier": "Standard"
  },
  "identity": {
    "type": "systemassigned"
  }
}

Antwoord-JSON:

{
   "location": "eastus2",
   "name": "<vaultname>",
   "etag": "W/\"datetime'2020-02-25T05%3A26%3A58.5181122Z'\"",
   "tags": {
     "PutKey": "PutValue"
   },
   "identity": {
     "tenantId": "<tenantid>",
     "principalId": "<principalid>",
     "type": "SystemAssigned"
   },
   "properties": {
     "provisioningState": "Succeeded",
     "privateEndpointStateForBackup": "None",
     "privateEndpointStateForSiteRecovery": "None"
   },
   "id": "/subscriptions/<subscriptionid>/resourceGroups/<rgname>/providers/Microsoft.RecoveryServices/Vaults/<vaultname>",
   "type": "Microsoft.RecoveryServices/Vaults",
   "sku": {
     "name": "RS0",
     "tier": "Standard"
   }
 }

Notitie

De kluis die in dit voorbeeld is gemaakt via de Azure Resource Manager-client, is al gemaakt met een door het systeem toegewezen beheerde identiteit.

Machtigingen voor resourcegroepen beheren

De beheerde identiteit voor de kluis moet de volgende machtigingen hebben in de resourcegroep en het virtuele netwerk waar de privé-eindpunten worden gemaakt:

  • Microsoft.Network/privateEndpoints/* Dit is vereist om CRUD uit te voeren op privé-eindpunten in de resourcegroep. Deze moet worden toegewezen aan de resourcegroep.
  • Microsoft.Network/virtualNetworks/subnets/join/action Dit is vereist in het virtuele netwerk waar privé-IP wordt gekoppeld aan het privé-eindpunt.
  • Microsoft.Network/networkInterfaces/read Dit is vereist voor de resourcegroep om de netwerkinterface op te halen die is gemaakt voor het privé-eindpunt.
  • Privé-DNS rol Inzender zone deze rol bestaat al en kan worden gebruikt voor het opgeven Microsoft.Network/privateDnsZones/A/* en Microsoft.Network/privateDnsZones/virtualNetworkLinks/read machtigingen.

U kunt een van de volgende methoden gebruiken om rollen te maken met de vereiste machtigingen:

Handmatig rollen en machtigingen maken

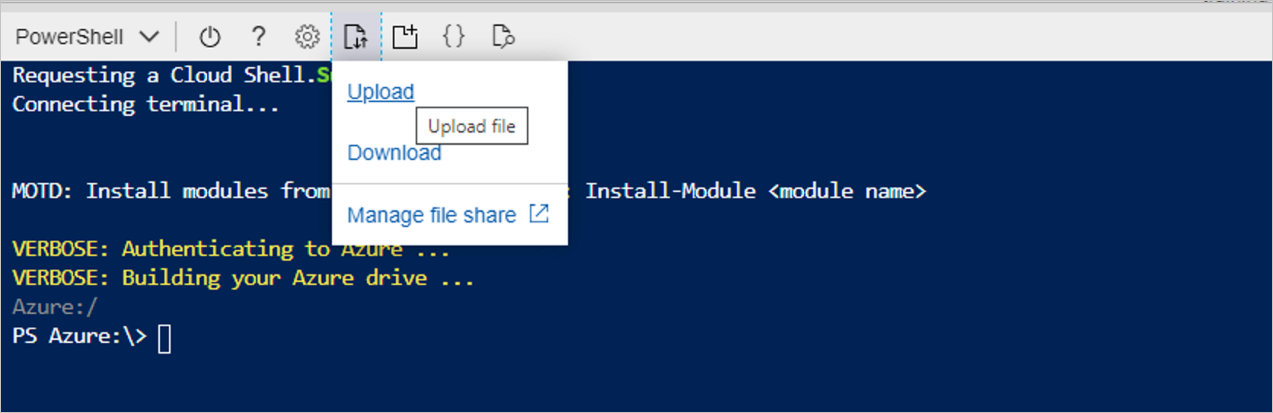

Maak de volgende JSON-bestanden en gebruik de PowerShell-opdracht aan het einde van de sectie om rollen te maken:

PrivateEndpointContributorRoleDef.json

{
  "Name": "PrivateEndpointContributor",
  "Id": null,
  "IsCustom": true,
  "Description": "Allows management of Private Endpoint",
  "Actions": [
    "Microsoft.Network/privateEndpoints/*",
  ],
  "NotActions": [],
  "AssignableScopes": [
    "/subscriptions/00000000-0000-0000-0000-000000000000"
  ]
}

NetworkInterfaceReaderRoleDef.json

{
  "Name": "NetworkInterfaceReader",
  "Id": null,
  "IsCustom": true,
  "Description": "Allows read on networkInterfaces",
  "Actions": [
    "Microsoft.Network/networkInterfaces/read"
  ],
  "NotActions": [],
  "AssignableScopes": [
    "/subscriptions/00000000-0000-0000-0000-000000000000"
  ]
}

PrivateEndpointSubnetContributorRoleDef.json

{
  "Name": "PrivateEndpointSubnetContributor",
  "Id": null,
  "IsCustom": true,
  "Description": "Allows adding of Private Endpoint connection to Virtual Networks",
  "Actions": [
    "Microsoft.Network/virtualNetworks/subnets/join/action"
  ],
  "NotActions": [],
  "AssignableScopes": [
    "/subscriptions/00000000-0000-0000-0000-000000000000"
  ]
}

 New-AzRoleDefinition -InputFile "PrivateEndpointContributorRoleDef.json"
 New-AzRoleDefinition -InputFile "NetworkInterfaceReaderRoleDef.json"
 New-AzRoleDefinition -InputFile "PrivateEndpointSubnetContributorRoleDef.json"

Een script gebruiken

  1. Start Cloud Shell in Azure Portal en selecteer Bestand uploaden in het PowerShell-venster.

    Bestand uploaden selecteren in PowerShell-venster

  2. Upload het volgende script: VaultMsiPrereqScript

  3. Ga naar uw basismap (bijvoorbeeld: cd /home/user)

  4. Voer het volgende script uit:

    ./VaultMsiPrereqScript.ps1 -subscription <subscription-Id> -vaultPEResourceGroup <vaultPERG> -vaultPESubnetResourceGroup <subnetRG> -vaultMsiName <msiName>

    Dit zijn de parameters:

    • abonnement: **SubscriptionId met de resourcegroep waarin het privé-eindpunt voor de kluis moet worden gemaakt en het subnet waar het privé-eindpunt van de kluis wordt gekoppeld

    • vaultPEResourceGroup: resourcegroep waarin het privé-eindpunt voor de kluis wordt gemaakt

    • vaultPESubnetResourceGroup: Resourcegroep van het subnet waaraan het privé-eindpunt wordt toegevoegd

    • vaultMsiName: naam van de MSI van de kluis, die hetzelfde is als VaultName

  5. Voltooi de verificatie en het script neemt de context van het opgegeven abonnement dat hierboven is opgegeven. Hiermee worden de juiste rollen gemaakt als ze ontbreken in de tenant en worden rollen toegewezen aan de MSI van de kluis.

Privé-eindpunten maken met behulp van Azure PowerShell

Automatisch goedgekeurde privé-eindpunten

$vault = Get-AzRecoveryServicesVault `
        -ResourceGroupName $vaultResourceGroupName `
        -Name $vaultName

$privateEndpointConnection = New-AzPrivateLinkServiceConnection `
        -Name $privateEndpointConnectionName `
        -PrivateLinkServiceId $vault.ID `
        -GroupId "AzureBackup"

$vnet = Get-AzVirtualNetwork -Name $vnetName -ResourceGroupName $VMResourceGroupName
$subnet = $vnet | Select -ExpandProperty subnets | Where-Object {$_.Name -eq '<subnetName>'}


$privateEndpoint = New-AzPrivateEndpoint `
        -ResourceGroupName $vmResourceGroupName `
        -Name $privateEndpointName `
        -Location $location `
        -Subnet $subnet `
        -PrivateLinkServiceConnection $privateEndpointConnection `
        -Force

Handmatige goedkeuring van privé-eindpunten met behulp van de Azure Resource Manager-client

  1. Gebruik GetVault om de Verbinding maken-id van het privé-eindpunt op te halen voor uw privé-eindpunt.

    armclient GET /subscriptions/<subscriptionid>/resourceGroups/<rgname>/providers/Microsoft.RecoveryServices/vaults/<vaultname>?api-version=2017-07-01-preview

    Hiermee wordt de Verbinding maken ion-id van het privé-eindpunt geretourneerd. De naam van de verbinding kan als volgt worden opgehaald met behulp van het eerste deel van de verbindings-id:

    privateendpointconnectionid = {peName}.{vaultId}.backup.{guid}

  2. Haal het privé-eindpunt Verbinding maken ion-id (en de naam van het privé-eindpunt, waar nodig) op uit het antwoord en vervang het in de volgende JSON- en Azure Resource Manager-URI en probeer de status te wijzigen in Goedgekeurd/Geweigerd/Verbroken, zoals wordt weergegeven in het onderstaande voorbeeld:

    armclient PUT /subscriptions/<subscriptionid>/resourceGroups/<rgname>/providers/Microsoft.RecoveryServices/Vaults/<vaultname>/privateEndpointConnections/<privateendpointconnectionid>?api-version=2020-02-02-preview @C:\<filepath>\BackupAdminApproval.json

    JSON:

    {
"id": "/subscriptions/<subscriptionid>/resourceGroups/<rgname>/providers/Microsoft.RecoveryServices/Vaults/<vaultname>/privateEndpointConnections/<privateendpointconnectionid>",
"properties": {
    "privateEndpoint": {
    "id": "/subscriptions/<subscriptionid>/resourceGroups/<pergname>/providers/Microsoft.Network/privateEndpoints/pename"
    },
    "privateLinkServiceConnectionState": {
    "status": "Disconnected",  //choose state from Approved/Rejected/Disconnected
    "description": "Disconnected by <userid>"
    }
}
}

Proxyserver instellen voor Recovery Services-kluis met privé-eindpunt

Voer de volgende stappen uit om een proxyserver te configureren voor azure-VM of on-premises machine:

  1. Voeg de volgende domeinen toe die moeten worden geopend vanaf de proxyserver.

    Service Domeinnamen Poort
    Azure Backup *.backup.windowsazure.com 443
    Azure Storage *.blob.core.windows.net

    *.queue.core.windows.net

    *.blob.storage.azure.net    		 443
    Microsoft Entra-id

    Bijgewerkte domein-URL's die worden vermeld in secties 56 en 59 in Microsoft 365 Common en Office Online.    		 *.msftidentity.com, *.msidentity.com, account.activedirectory.windowsazure.com, accounts.accesscontrol.windows.net, adminwebservice.microsoftonline.com, api.passwordreset.microsoftonline.com, autologon.microsoftazuread-sso.com, becws.microsoftonline.com, clientconfig.microsoftonline-p.net, companymanager.microsoftonline.com, device.login.microsoftonline.com, graph.microsoft.com, graph.windows.net, login.microsoft.com, login.microsoftonline.com, login.microsoftonline-p.com, login.windows.net, logincert.microsoftonline.com, loginex.microsoftonline.com, login-us.microsoftonline.com, nexus.microsoftonline-p.com, passwordreset.microsoftonline.com, provisioningapi.microsoftonline.com

    20.190.128.0/18, 40.126.0.0/18, 2603:1006:2000::/48, 2603:1007:200::/48, 2603:1016:1400::/48, 2603:1017::/48, 2603:1026:3000::/48, 2603:1027:1::/48, 2603:1036:3000::/48, 2603:1037:1::/48, 2603:1046:2000::/48, 2603:1047:1::/48, 2603:1056:2000::/48, 2603:1057:2::/48

    *.hip.live.com, *.microsoftonline.com, *.microsoftonline-p.com, *.msauth.net, *.msauthimages.net, *.msecnd.net, *.msftauth.net, *.msftauthimages.net, *.phonefactor.net, enterpriseregistration.windows.net, management.azure.com, policykeyservice.dc.ad.msft.net    		 Indien van toepassing.

  2. Sta toegang tot deze domeinen toe in de proxyserver en koppel privé-DNS-zone ( *.privatelink.<geo>.backup.windowsazure.com, *.privatelink.blob.core.windows.net, *.privatelink.queue.core.windows.net) aan het VNET waar de proxyserver wordt gemaakt of gebruikt een aangepaste DNS-server met de respectieve DNS-vermeldingen.

    Het VNET waarop de proxyserver wordt uitgevoerd en het VNET waar de NIC voor privé-eindpunten wordt gemaakt, moet worden gekoppeld, zodat de proxyserver de aanvragen omleidt naar een privé-IP-adres.

    Notitie

    In de bovenstaande tekst <geo> verwijst u naar de regiocode (bijvoorbeeld eus en ne voor RESPECTIEVELIJK VS - oost en Europa - noord). Raadpleeg de volgende lijsten voor regiocodes:

In het volgende diagram ziet u een installatie (terwijl u azure Privé-DNS zones gebruikt) met een proxyserver, waarvan het VNet is gekoppeld aan een privé-DNS-zone met vereiste DNS-vermeldingen. De proxyserver kan ook een eigen aangepaste DNS-server hebben en de bovenstaande domeinen kunnen voorwaardelijk worden doorgestuurd naar 168.63.129.16. Als u een aangepast DNS-server-/hostbestand voor DNS-omzetting gebruikt, raadpleegt u de secties over het beheren van DNS-vermeldingen en het configureren van beveiliging.

Diagram van een installatie met een proxyserver.

DNS-vermeldingen maken wanneer de DNS-server/DNS-zone aanwezig is in een ander abonnement

In deze sectie bespreken we de gevallen waarin u een DNS-zone gebruikt die aanwezig is in een abonnement, of een resourcegroep die verschilt van de zone die het privé-eindpunt voor de Recovery Services-kluis bevat, zoals een hub- en spoke-topologie. Aangezien de beheerde identiteit die wordt gebruikt voor het maken van privé-eindpunten (en de DNS-vermeldingen) alleen machtigingen heeft voor de resourcegroep waarin de privé-eindpunten worden gemaakt, zijn de vereiste DNS-vermeldingen bovendien nodig. Gebruik de volgende PowerShell-scripts om DNS-vermeldingen te maken.

Notitie

Raadpleeg het volledige proces dat hieronder wordt beschreven om de vereiste resultaten te bereiken. Het proces moet tweemaal worden herhaald: eenmaal tijdens de eerste detectie (om DNS-vermeldingen te maken die vereist zijn voor communicatieopslagaccounts) en vervolgens eenmaal tijdens de eerste back-up (om DNS-vermeldingen te maken die vereist zijn voor back-endopslagaccounts).

Stap 1: vereiste DNS-vermeldingen ophalen

Gebruik het script PrivateIP.ps1 om alle DNS-vermeldingen weer te geven die moeten worden gemaakt.

Notitie

De subscription onderstaande syntaxis verwijst naar het abonnement waarin het privé-eindpunt van de kluis moet worden gemaakt.

Syntaxis voor het gebruik van het script

./PrivateIP.ps1 -Subscription "<VaultPrivateEndpointSubscriptionId>" -VaultPrivateEndpointName "<vaultPrivateEndpointName>" -VaultPrivateEndpointRGName <vaultPrivateEndpointRGName> -DNSRecordListFile dnsentries.txt

Voorbeelduitvoer

ResourceName                                                                 DNS                                                                       PrivateIP
<vaultId>-ab-pod01-fc1         privatelink.eus.backup.windowsazure.com         10.12.0.15
<vaultId>-ab-pod01-fab1        privatelink.eus.backup.windowsazure.com         10.12.0.16
<vaultId>-ab-pod01-prot1       privatelink.eus.backup.windowsazure.com         10.12.0.17
<vaultId>-ab-pod01-rec2        privatelink.eus.backup.windowsazure.com         10.12.0.18
<vaultId>-ab-pod01-ecs1        privatelink.eus.backup.windowsazure.com         10.12.0.19
<vaultId>-ab-pod01-id1         privatelink.eus.backup.windowsazure.com         10.12.0.20
<vaultId>-ab-pod01-tel1        privatelink.eus.backup.windowsazure.com         10.12.0.21
<vaultId>-ab-pod01-wbcm1       privatelink.eus.backup.windowsazure.com         10.12.0.22
abcdeypod01ecs114        privatelink.blob.core.windows.net       10.12.0.23
abcdeypod01ecs114        privatelink.queue.core.windows.net      10.12.0.24
abcdeypod01prot120       privatelink.blob.core.windows.net       10.12.0.28
abcdeypod01prot121       privatelink.blob.core.windows.net       10.12.0.32
abcdepod01prot110       privatelink.blob.core.windows.net       10.12.0.36
abcdeypod01prot121       privatelink.blob.core.windows.net       10.12.0.30
abcdeypod01prot122       privatelink.blob.core.windows.net       10.12.0.34
abcdepod01prot120       privatelink.blob.core.windows.net       10.12.0.26

Stap 2: DNS-vermeldingen maken

Maak DNS-vermeldingen die overeenkomen met de bovenstaande vermeldingen. Op basis van het type DNS dat u gebruikt, hebt u twee alternatieven voor het maken van DNS-vermeldingen.

Case 1: Als u een aangepaste DNS-server gebruikt, moet u handmatig vermeldingen maken voor elke record uit het bovenstaande script en controleren of de FQDN (ResourceName.DNS) wordt omgezet in een privé-IP in het VNET.

Case 2: Als u Azure Privé-DNS Zone gebruikt, kunt u het script CreateDNSEntries.ps1 gebruiken om automatisch DNS-vermeldingen te maken in de Privé-DNS Zone. In de volgende syntaxis is het subscription de syntaxis waarin Privé-DNS zone bestaat.

Syntaxis voor het gebruik van het script

/CreateDNSEntries.ps1 -Subscription <PrivateDNSZoneSubId> -DNSResourceGroup <PrivateDNSZoneRG> -DNSRecordListFile dnsentries.txt

Samenvatting van het hele proces

Als u een privé-eindpunt voor Recovery Services-kluis correct wilt instellen via deze tijdelijke oplossing, moet u het volgende doen:

  1. Maak een privé-eindpunt voor de kluis (zoals eerder beschreven in het artikel).
  2. Detectie van triggers. De detectie voor SQL/HANA mislukt met UserErrorVMInternet Verbinding maken ivityIssue omdat DNS-vermeldingen ontbreken voor het communicatieopslagaccount.
  3. Voer de scripts uit om DNS-vermeldingen op te halen en bijbehorende DNS-vermeldingen te maken voor het communicatieopslagaccount dat eerder in deze sectie is genoemd.
  4. Detectie van retrigger. Deze keer moet de detectie lukken.
  5. Back-up activeren. Back-up voor SQL/HANA en MARS kan mislukken omdat DNS-vermeldingen ontbreken voor back-endopslagaccounts, zoals eerder in deze sectie is vermeld.
  6. Voer de scripts uit om DNS-vermeldingen te maken voor een back-endopslagaccount.
  7. Back-up van retrigger. Deze keer moeten back-ups slagen.

Veelgestelde vragen

Kan ik een privé-eindpunt maken voor een bestaande Recovery Services-kluis?

Nee, privé-eindpunten kunnen alleen worden gemaakt voor nieuwe Recovery Services-kluizen. De kluis mag dus nooit items hebben beveiligd. In feite kunnen er geen pogingen worden gedaan om items in de kluis te beveiligen voordat u privé-eindpunten maakt.

Ik heb geprobeerd een item in mijn kluis te beveiligen, maar het is mislukt en de kluis bevat nog steeds geen items die eraan zijn beveiligd. Kan ik privé-eindpunten maken voor deze kluis?

Nee, de kluis mag geen pogingen hebben gehad om items in het verleden te beveiligen.

Ik heb een kluis die privé-eindpunten gebruikt voor back-up en herstel. Kan ik later privé-eindpunten voor deze kluis toevoegen of verwijderen, zelfs als er back-upitems zijn beveiligd?

Ja. Als u al privé-eindpunten hebt gemaakt voor een kluis en beveiligde back-upitems, kunt u later privé-eindpunten toevoegen of verwijderen, indien nodig.

Kan het privé-eindpunt voor Azure Backup ook worden gebruikt voor Azure Site Recovery?

Nee, het privé-eindpunt voor Backup kan alleen worden gebruikt voor Azure Backup. U moet een nieuw privé-eindpunt voor Azure Site Recovery maken als dit wordt ondersteund door de service.

Ik heb een van de stappen in dit artikel gemist en mijn gegevensbron beveiligd. Kan ik nog steeds privé-eindpunten gebruiken?

Als u de stappen in het artikel niet volgt en items blijft beveiligen, kan dit ertoe leiden dat de kluis geen privé-eindpunten kan gebruiken. Daarom wordt u aangeraden deze controlelijst te raadplegen voordat u doorgaat met het beveiligen van items.

Kan ik mijn eigen DNS-server gebruiken in plaats van de privé-DNS-zone van Azure of een geïntegreerde privé-DNS-zone?

Ja, u kunt uw eigen DNS-servers gebruiken. Zorg er echter voor dat alle vereiste DNS-records worden toegevoegd zoals wordt voorgesteld in deze sectie.

Moet ik aanvullende stappen uitvoeren op mijn server nadat ik het proces in dit artikel heb gevolgd?

Na het volgen van het proces dat in dit artikel wordt beschreven, hoeft u geen extra werk te doen om privé-eindpunten te gebruiken voor back-up en herstel.

Volgende stappen
