Visão geral do servidor

Esta seção é uma visão geral dos componentes do servidor.

Modo de exibição frontal do chassi

A figura a seguir mostra o servidor 2U.

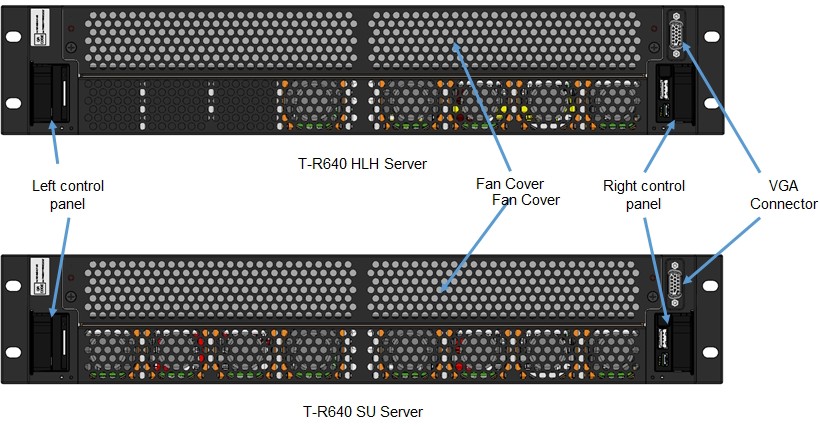

Diagrama que mostra o chassi frontal do servidor.

A tabela a seguir descreve os recursos do painel frontal.

Portas, painéis e slots Descrição
Painel de Controle esquerdo Contém a ID do sistema e a integridade do sistema, status LED e o indicador de Sincronização Rápida 2 (sem fio) do iDRAC.
Nota: O indicador de Sincronização Rápida 2 do iDRAC está disponível apenas em determinadas configurações.
LED de status: permite que você identifique todos os componentes de hardware com falha. Há até cinco LEDs status e uma barra de LED de integridade geral do sistema (integridade do chassi e ID do sistema).
Sincronização Rápida 2 (sem fio): indica um sistema habilitado para Sincronização Rápida. O recurso sincronização rápida é opcional. Esse recurso permite o gerenciamento do sistema usando dispositivos móveis. Esse recurso agrega inventário de hardware ou firmware e várias informações de diagnóstico e erro no nível do sistema que podem ser usadas na solução de problemas do sistema.
Porta VGA Permite que você conecte um dispositivo de exibição ao sistema.
Painel de controle direito Contém o botão de energia, a porta USB, a micro porta iDRAC Direct e o LED do iDRAC Direct status.

Modo de exibição traseira do chassi

A figura a seguir mostra os componentes do chassi traseiro.

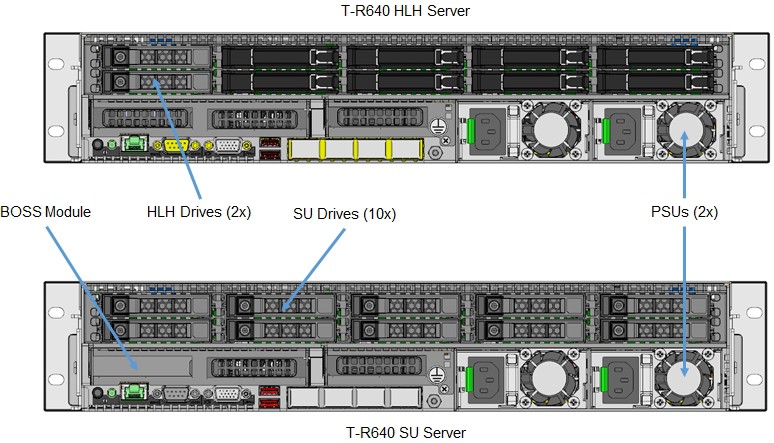

Diagrama que mostra o chassi traseiro do servidor.

A tabela a seguir descreve os recursos no painel traseiro.

Portas, painéis e slots ícone Descrição
Discos rígidos N/D Sistema operacional e armazenamento de dados para os nós de servidor HLH e SU.
Módulo BOSS N/D BOSS (Solução de Armazenamento Otimizado para Inicialização), usada para instalar o sistema operacional ou o hipervisor.
Unidades de fonte de alimentação (2) N/D Eles fornecem energia para o servidor e são fornecidos em conjunto para redundância.
Portas USB 3.0 As portas USB são compatíveis com 9 pinos e 3,0. Essas portas permitem que você conecte dispositivos USB ao sistema.
Porta VGA Permite que você conecte um dispositivo de exibição ao sistema.
Porta serial Permite que você conecte um dispositivo serial ao sistema.
Porta do iDRAC9 Enterprise Permite que você acesse remotamente o iDRAC.
Porta de energia cma N/D A porta de energia CMA (Cable Management Arm) permite que você conecte o cabo indicador de status ao CMA.
Botão de identificação do sistema O botão Identificação do Sistema (ID) está disponível na parte frontal e traseira do servidor. Pressionar o botão faz com que o indicador Integridade do sistema\ID do sistema pisque. Você também pode usar o botão ID do sistema para redefinir o iDRAC e acessar o BIOS usando o modo de passo a passo.

Painel de controle direito

A figura a seguir mostra o painel de controle à direita.

Diagrama que mostra o botão de energia e as portas USB no painel de controle.

A tabela a seguir descreve os controles e indicadores no painel direito.

Item Indicador ou botão ícone Descrição
1 Botão Ligar/Desligar Indica se o sistema está ativado ou desativado. Pressione o botão ligar/desligar para ativar ou desativar manualmente o sistema. Nota: Pressione o botão ligar/desligar para desligar normalmente um sistema operacional compatível com ACPI.
2 Porta USB A porta USB é compatível com 4 pinos e 2,0. Essa porta permite que você conecte dispositivos USB ao sistema.
3 LED direto do iDRAC N/D O indicador de LED direto do iDRAC acende para indicar que a porta iDRAC Direct está ativamente conectada a um dispositivo.
4 Porta direta do iDRAC A porta iDRAC Direct é compatível com micro USB 2.0. Essa porta permite que você acesse os recursos do iDRAC Direct.

Dentro do servidor

Os números a seguir mostram os componentes internos do servidor.

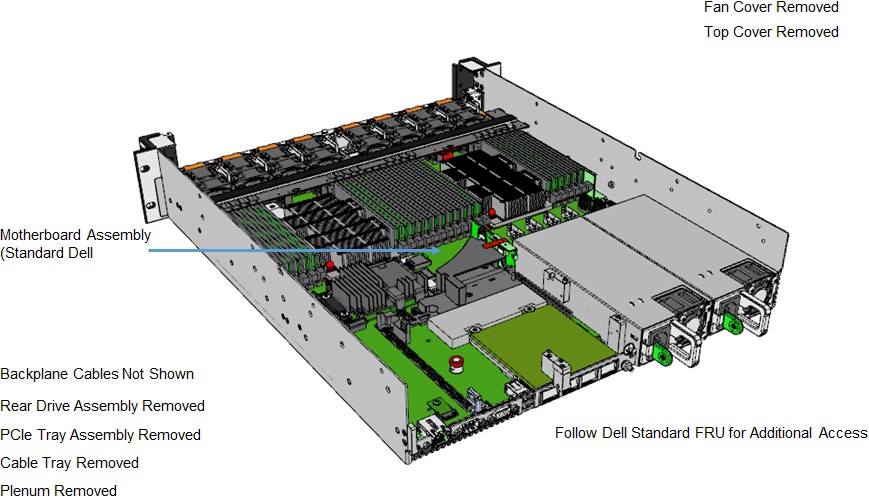

Diagrama que mostra uma exibição superior dos componentes internos do servidor HLH R640.

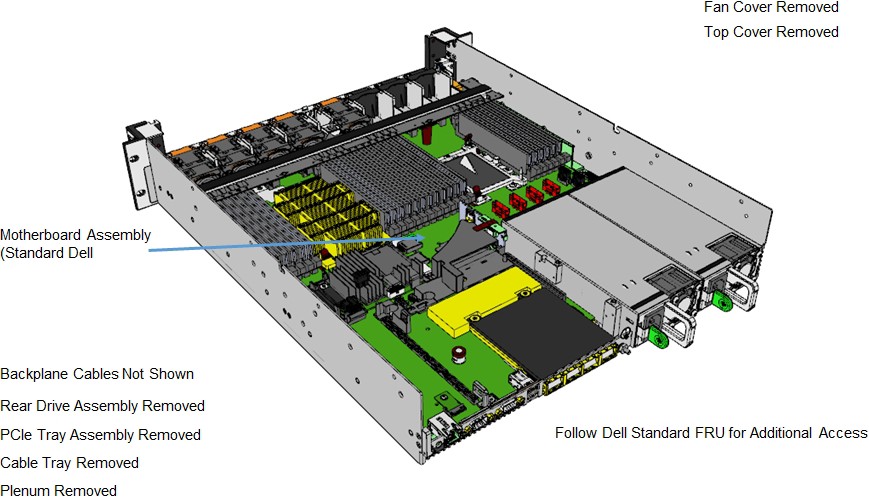

Diagrama que mostra uma exibição superior dos componentes internos do servidor R640 SU.

Placa-mãe

A figura a seguir mostra o layout da placa-mãe.

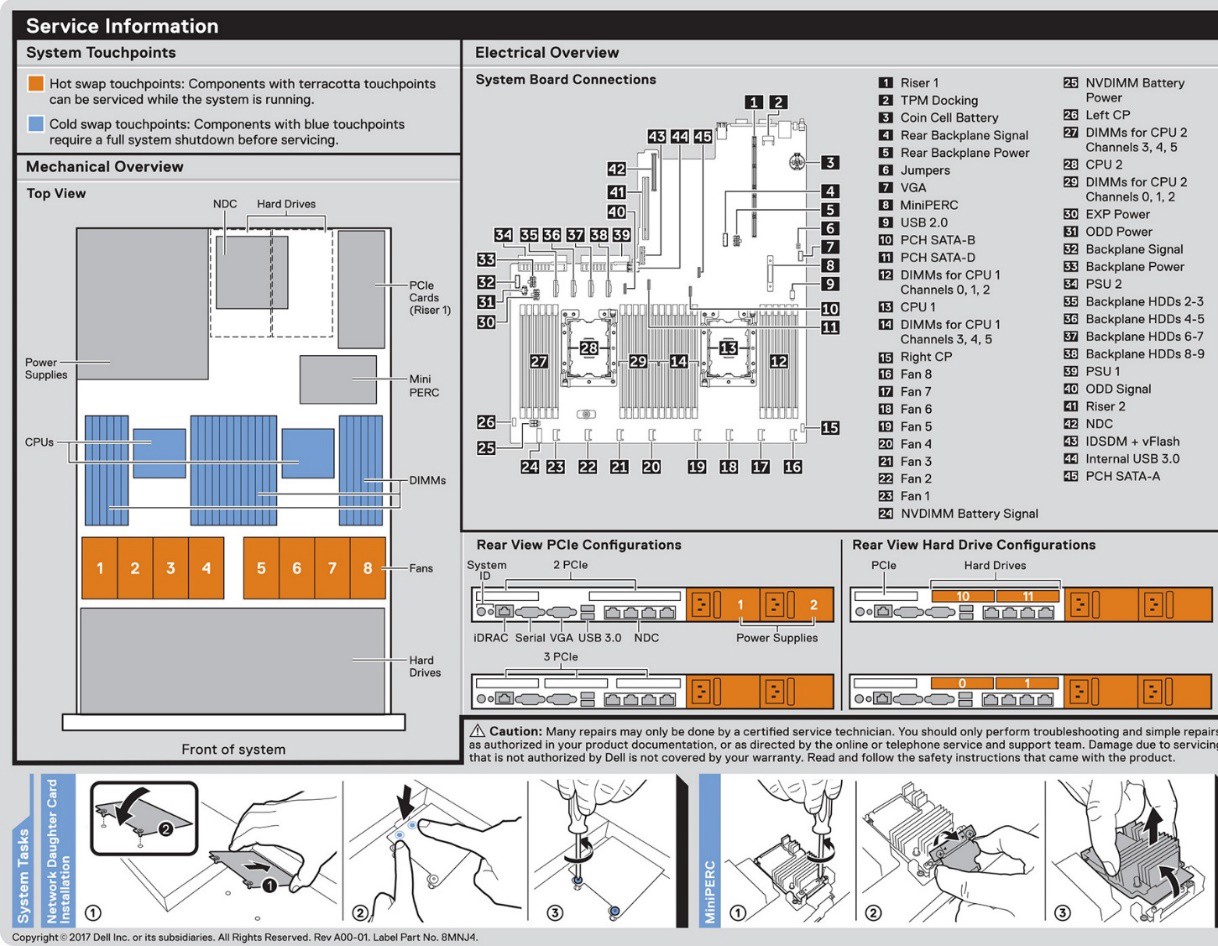

Diagrama que mostra as informações do serviço R640 e o layout da placa-mãe.

Memória

A figura a seguir mostra as informações de memória.

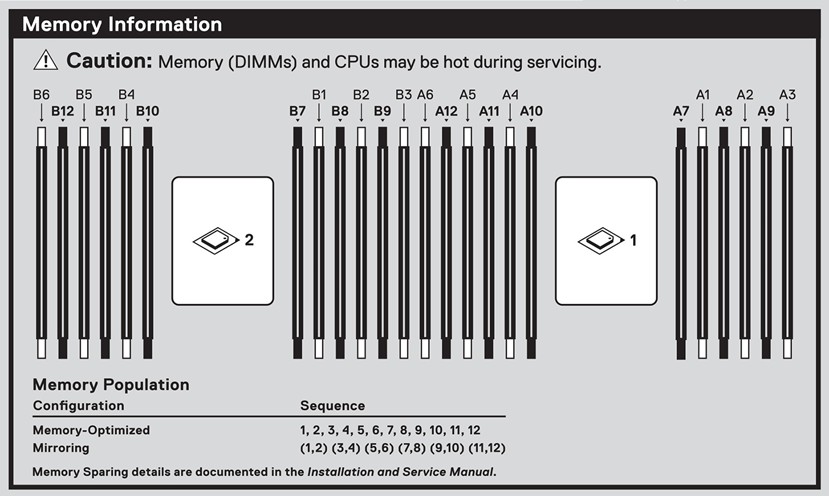

Diagrama que mostra as informações de memória R640.
