Gerenciar o tráfego da web com um gateway de aplicativo usando o Azure PowerShell

Gateway de aplicativo é usado para gerenciar e proteger o tráfego da web em servidores que você mantém. Você pode usar o Azure PowerShell para criar um gateway de aplicativo que usa um conjunto de dimensionamento de máquinas virtuais para servidores de back-end. Neste exemplo, o conjunto de dimensionamento contém duas instâncias de máquina virtual que são adicionadas ao pool de back-end padrão do gateway de aplicativo.

Neste artigo, você aprenderá como:

  • Configurar a rede
  • Criar um Gateway de Aplicativo
  • Criar um conjunto de dimensionamento de máquinas virtuais com o pool de back-end padrão

Se preferir, você pode concluir este procedimento usando a CLI do Azure.

Se você não tiver uma assinatura do Azure, crie uma conta gratuita antes de começar.

Observação

Recomendamos que você use o módulo Az PowerShell do Azure para interagir com o Azure. Para começar, consulte Instalar o Azure PowerShell. Para saber como migrar para o módulo Az PowerShell, confira Migrar o Azure PowerShell do AzureRM para o Az.

Azure Cloud Shell

O Azure hospeda o Azure Cloud Shell, um ambiente de shell interativo que pode ser usado por meio do navegador. É possível usar o bash ou o PowerShell com o Cloud Shell para trabalhar com os serviços do Azure. É possível usar os comandos pré-instalados do Cloud Shell para executar o código neste artigo, sem precisar instalar nada no seu ambiente local.

Para iniciar o Azure Cloud Shell:

Opção Exemplo/Link
Selecione Experimentar no canto superior direito de um bloco de código ou de comando. Selecionar Experimentar não copia automaticamente o código nem o comando para o Cloud Shell. Captura de tela que mostra um exemplo de Experimente para o Azure Cloud Shell.
Acesse https://shell.azure.com ou selecione o botão Iniciar o Cloud Shell para abri-lo no navegador. Botão para iniciar o Azure Cloud Shell.
Selecione o botão Cloud Shell na barra de menus no canto superior direito do portal do Azure. Captura de tela que mostra o botão Cloud Shell no portal do Azure

Para usar o Azure Cloud Shell:

  1. Inicie o Cloud Shell.

  2. Selecione o botão Copiar em um bloco de código (ou bloco de comando) para copiar o código ou o comando.

  3. Cole o código ou comando na sessão do Cloud Shell selecionando Ctrl+Shift+V no Windows e no Linux, ou selecionando Cmd+Shift+V no macOS.

  4. Selecione Enter para executar o código ou o comando.

Se você optar por instalar e usar o PowerShell localmente, este artigo exigirá o módulo do Azure PowerShell versão 1.0.0 ou posterior. Para saber qual é a versão, execute Get-Module -ListAvailable Az. Se você precisa atualizar, consulte Instalar o módulo do Azure PowerShell. Se você estiver executando o PowerShell localmente, também precisará executar o Login-AzAccount para criar uma conexão com o Azure.

Criar um grupo de recursos

Um grupo de recursos é um contêiner lógico no qual os recursos do Azure são implantados e gerenciados. Crie um grupo de recursos do Azure usando New-AzResourceGroup.

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

Criar recursos da rede

Configure as sub-redes nomeadas myBackendSubnet e myAGSubnet usando New-AzVirtualNetworkSubnetConfig. Crie a rede virtual myVNet usando New-AzVirtualNetwork com as configurações de sub-rede. Por fim, crie o endereço IP público nomeado myAGPublicIPAddress usando New-AzPublicIpAddress. Esses recursos são usados para fornecer conectividade de rede ao gateway de aplicativo e seus recursos associados.

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24

$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24

$vnet = New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig

$pip = New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Static `
  -Sku Standard

Criar um Gateway de Aplicativo

Nesta seção, você cria recursos que suportam o gateway de aplicativo e, finalmente, cria isso. Os recursos que você criar incluem:

  • Configurações de IP e a porta de front-end - Associa a sub-rede que você criou anteriormente para o gateway de aplicativo e atribui uma porta a ser usada para acessá-lo.
  • Padrão de pool - Todos os gateways de aplicativo devem ter pelo menos um pool de back-end de servidores.
  • Ouvinte e regra padrão - O ouvinte padrão ouve o tráfego na porta que foi atribuído e a regra padrão envia tráfego para o pool padrão.

Criar as configurações de IP e porta de front-end

Associe a myAGSubnet criada anteriormente ao gateway de aplicativo usando New-AzApplicationGatewayIPConfiguration. Atribua myAGPublicIPAddress ao gateway de aplicativo usando New-AzApplicationGatewayFrontendIPConfig.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$subnet=$vnet.Subnets[1]

$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet

$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip

$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

Criar o pool de back-end e as configurações

Crie o pool de back-end nomeado appGatewayBackendPool para o gateway de aplicativo usando New-AzApplicationGatewayBackendAddressPool. Defina as configurações para os pools de endereços de back-end usando New-AzApplicationGatewayBackendHttpSettings.

$defaultPool = New-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool

$poolSettings = New-AzApplicationGatewayBackendHttpSettings `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

Criar o ouvinte e regra padrão

Um ouvinte é necessário para habilitar o gateway de aplicativo para rotear o tráfego corretamente para o pool de back-end. Neste exemplo, você cria um listener básico que ouve o tráfego na URL da raiz.

Crie um ouvinte nomeado mydefaultListener usando New-AzApplicationGatewayHttpListener com a configuração de front-end e porta de front-end criadas anteriormente. Uma regra é necessária para o ouvinte saber qual pool de back-end deve ser usado para tráfego de entrada. Crie uma regra básica nomeada rule1 usando New-AzApplicationGatewayRequestRoutingRule.

$defaultlistener = New-AzApplicationGatewayHttpListener `
  -Name mydefaultListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport

$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name rule1 `
  -RuleType Basic `
  -HttpListener $defaultlistener `
  -BackendAddressPool $defaultPool `
  -BackendHttpSettings $poolSettings

Criar o gateway de aplicativo

Agora que você criou os recursos de suporte necessários, especifique os parâmetros para o gateway de aplicativo usando New-AzApplicationGatewaySku e, em seguida, crie-o usando New-AzApplicationGateway.

$sku = New-AzApplicationGatewaySku `
  -Name Standard_v2 `
  -Tier Standard_v2 `
  -Capacity 2

$appgw = New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $defaultPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $defaultlistener `
  -RequestRoutingRules $frontendRule `
  -Sku $sku

Criar um conjunto de dimensionamento de máquinas virtuais

Neste exemplo, você criará um conjunto de dimensionamento de máquinas virtuais configurado para fornecer servidores para o pool de back-end no gateway de aplicativo. Você atribui o conjunto de dimensionamento para o pool de back-end quando define as configurações de IP.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool `
  -ApplicationGateway $appgw

$ipConfig = New-AzVmssIpConfig `
  -Name myVmssIPConfig `
  -SubnetId $vnet.Subnets[0].Id `
  -ApplicationGatewayBackendAddressPoolsId $backendPool.Id

$vmssConfig = New-AzVmssConfig `
  -Location eastus `
  -SkuCapacity 2 `
  -SkuName Standard_DS2_v2 `
  -UpgradePolicyMode Automatic

Set-AzVmssStorageProfile $vmssConfig `
  -ImageReferencePublisher MicrosoftWindowsServer `
  -ImageReferenceOffer WindowsServer `
  -ImageReferenceSku 2016-Datacenter `
  -ImageReferenceVersion latest `
  -OsDiskCreateOption FromImage

Set-AzVmssOsProfile $vmssConfig `
  -AdminUsername azureuser `
  -AdminPassword "Azure123456!" `
  -ComputerNamePrefix myvmss

Add-AzVmssNetworkInterfaceConfiguration `
  -VirtualMachineScaleSet $vmssConfig `
  -Name myVmssNetConfig `
  -Primary $true `
  -IPConfiguration $ipConfig

New-AzVmss `
  -ResourceGroupName myResourceGroupAG `
  -Name myvmss `
  -VirtualMachineScaleSet $vmssConfig

Instalar o IIS

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

$vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss

Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
  -Name "customScript" `
  -Publisher "Microsoft.Compute" `
  -Type "CustomScriptExtension" `
  -TypeHandlerVersion 1.8 `
  -Setting $publicSettings

Update-AzVmss `
  -ResourceGroupName myResourceGroupAG `
  -Name myvmss `
  -VirtualMachineScaleSet $vmss

Testar o gateway de aplicativo

Use Get-AzPublicIPAddress para obter o endereço IP público do gateway de aplicativo. Copie o endereço IP público e cole-o na barra de endereços do seu navegador.

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

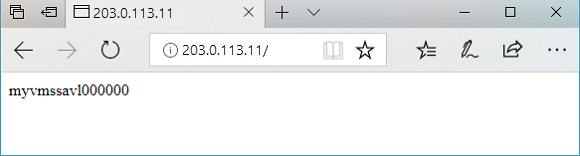

Testar a URL de base no gateway de aplicativo

Limpar os recursos

Quando não forem mais necessários, remova o grupo de recursos, o gateway do aplicativo e todos os recursos relacionados usando Remove-AzResourceGroup.

Remove-AzResourceGroup -Name myResourceGroupAG
