Exemplos de gráfico de métrica

A plataforma do Azure oferece mais de mil métricas, muitas das quais têm dimensões. Usando filtros de dimensão e divisão, controlando o tipo de gráfico e ajustando as configurações do gráfico, você pode criar exibições de diagnóstico e painéis poderosos que fornecem insights sobre a integridade de sua infraestrutura e aplicativos. Este artigo mostra alguns exemplos dos gráficos que você pode criar usando o Metrics Explorer e explica as etapas necessárias para configurar cada um desses gráficos.

Utilização de CPU do site por instâncias de servidor

Esse gráfico mostra se o uso de CPU para um Plano de Serviço de Aplicativo estava dentro do intervalo aceitável e o divide por instância para determinar se a carga foi distribuída adequadamente.

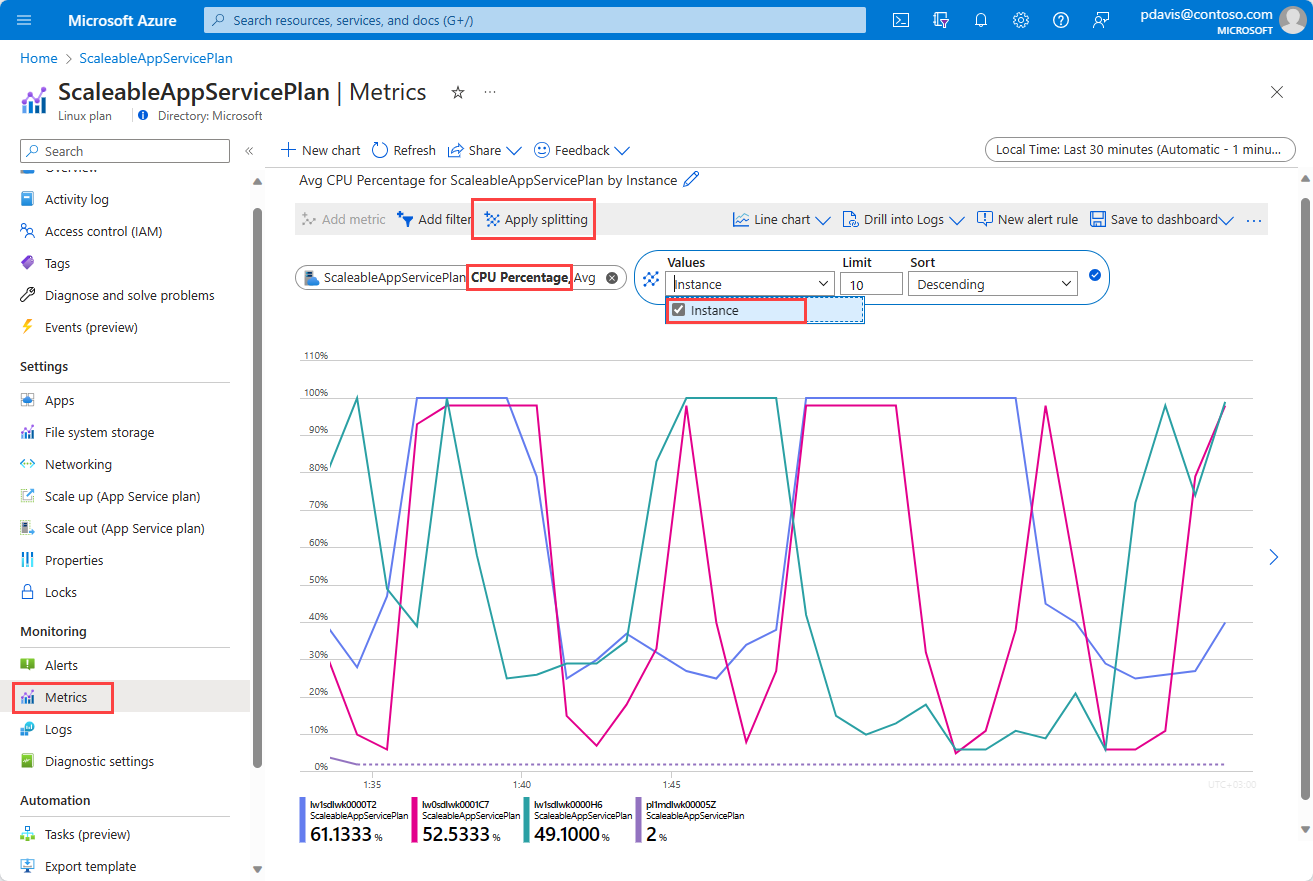

Captura de tela mostrando um gráfico de linhas do percentual médio de uso de CPU por instância do servidor.

Como configurar esse gráfico

  1. Selecione Métricas da seção Monitoramento do menu do seu Plano de Serviço de Aplicativo
  2. Selecione a métrica "Percentual de uso de CPU".
  3. Selecione Aplicar a divisão e selecione a dimensão Instância.

Disponibilidade do aplicativo por região

Exiba a disponibilidade do aplicativo por região para identificar quais localizações geográficas estão tendo problemas. Este gráfico mostra a métrica de disponibilidade do Application Insights. O gráfico mostra que o aplicativo monitorado não tem problemas de disponibilidade no data center do Leste dos EUA, mas está enfrentando um problema de disponibilidade parcial no oeste dos EUA e no Leste da Ásia.

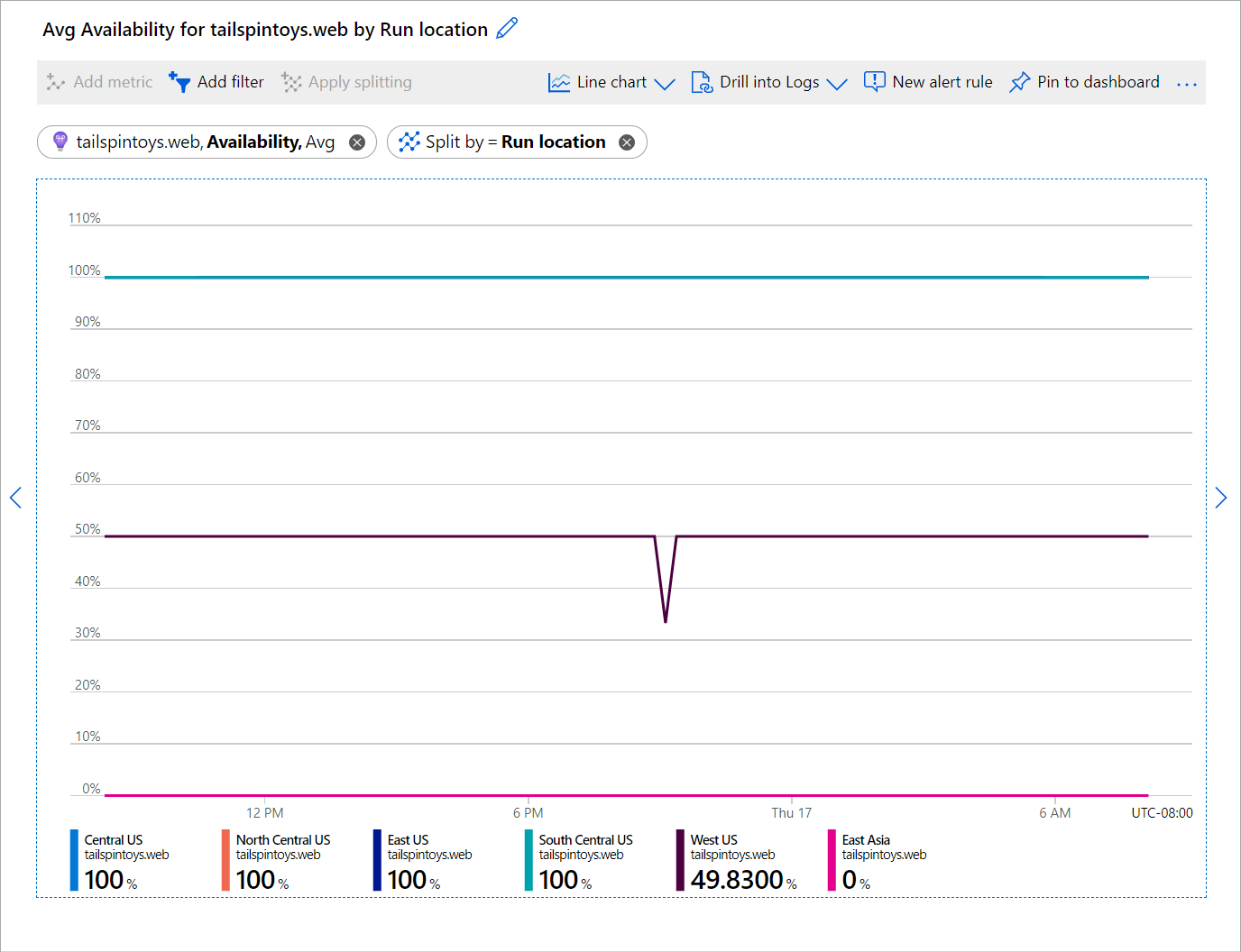

Captura de tela mostrando um gráfico de linhas da disponibilidade média por local.

Como configurar esse gráfico

  1. Ative o monitoramento da disponibilidade do Application Insights para o seu site.
  2. Selecione o seu recurso do Application Insights.
  3. Selecione a Métrica Disponibilidade.
  4. Aplique a divisão na dimensão Localização de execução.

Volume de transações falhas da conta de armazenamento por nome da API

O recurso da conta de armazenamento está enfrentando um volume excessivo de transações com falha. Use a métrica de transações para identificar qual API é responsável pela falha excessiva. Observe que o gráfico a seguir está configurado com a mesma dimensão (nome da API) na divisão e filtrado pelo tipo de resposta com falha:

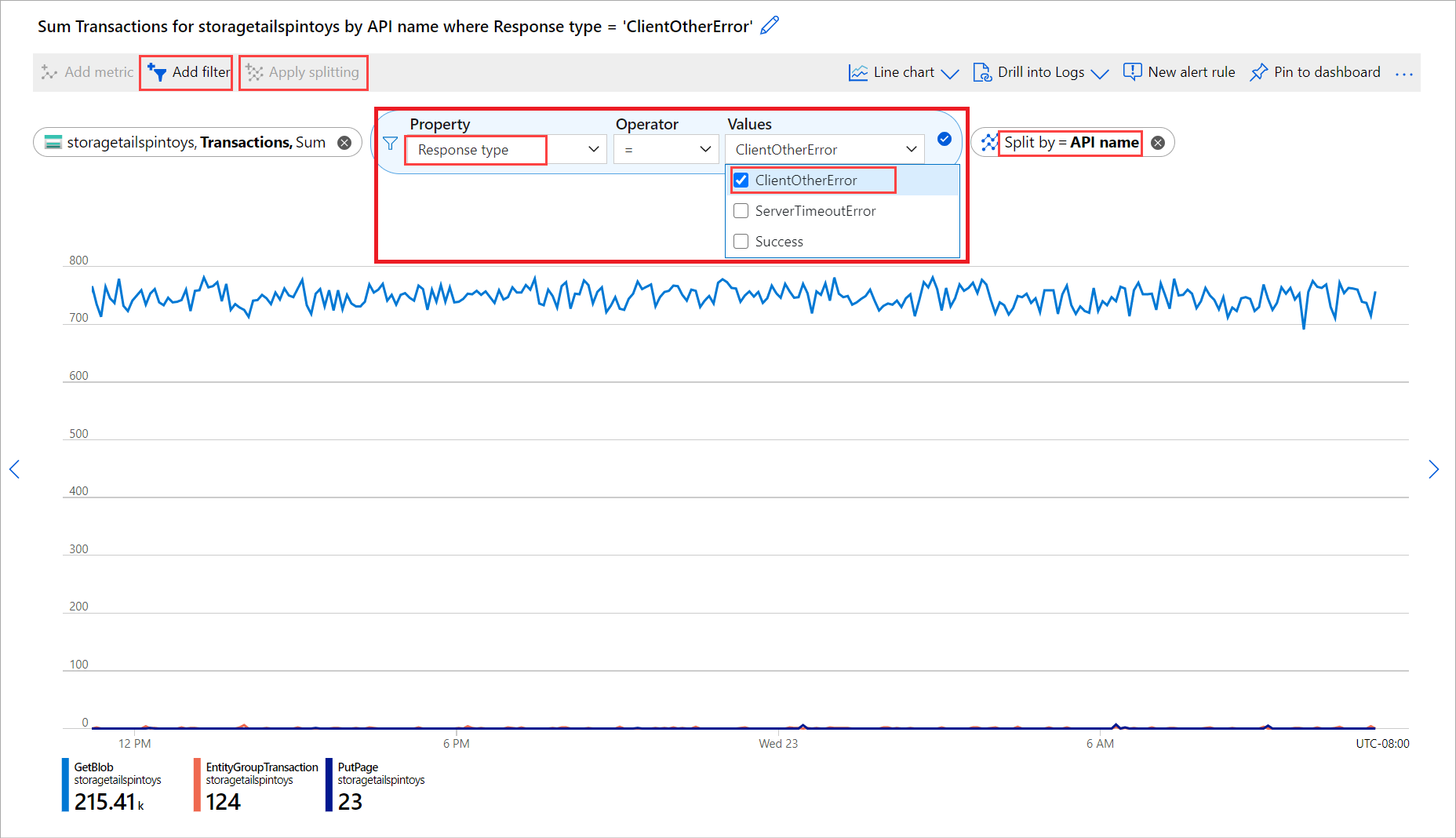

Captura de tela mostrando um gráfico das transações por nome de API.

Como configurar esse gráfico

  1. No menu suspenso do escopo, selecione sua conta de armazenamento
  2. Na lista suspensa de métricas, selecione a métrica Transações.
  3. Selecione Adicionar filtro e selecione Tipo de resposta na lista suspensa Propriedade.
  4. Selecione CLientOtherError na lista suspensa Valores.
  5. Selecione Aplicar divisão e selecione Nome da API na lista suspensa de valores.

Total de solicitações do Cosmos DB por nomes de banco de dados e nomes de coleção

Você deseja identificar qual coleção em qual banco de dados da sua instância do Cosmos DB está recebendo o maior número de solicitações para ajustar seus custos do Cosmos DB.

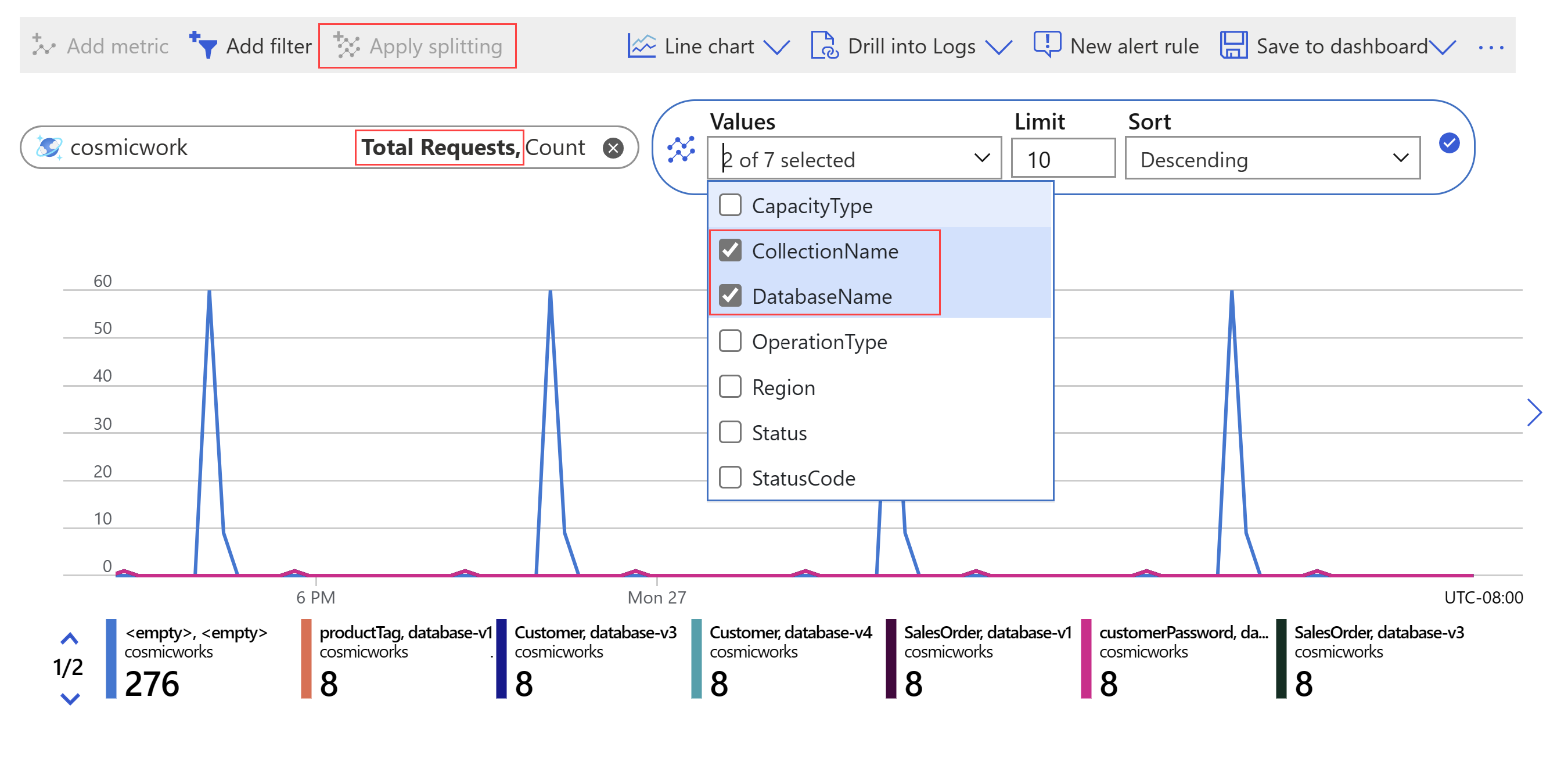

Captura de tela mostrando um gráfico de linhas segmentado do total de solicitações.

Como configurar esse gráfico

  1. Na lista suspensa Escopo, selecione seu Cosmos DB.
  2. Na lista suspensa de métricas, selecione Total de Solicitações.
  3. Selecione Aplicar divisão e selecione as dimensões DatabaseName e CollectionName na lista suspensa Valores .
