O que é atestado de convidado para VMs confidenciais?

O atestado de convidado o ajuda a confirmar que o ambiente da sua VM confidencial esteja protegido por um Ambiente de Execução Confiável (TEE) com recursos de segurança habilitados para isolamento e integridade.

Você pode usar o atestado de convidado para:

• Verifique se a VM confidencial é executada na plataforma de hardware esperada
• Verifique se a VM confidencial está com a inicialização segura habilitada. Essa configuração protege camadas inferiores da VM (firmware, carregador de inicialização, kernel) contra malware (rootkits, bootkits).
• Obter prova para uma terceira parte confiável de que a VM confidencial é executada em hardware confidencial

Observação

Para executar o atestado de convidado nas VMs DCesv5 e ECesv5 com suporte do Intel TDX, um guia de instruções está disponível aqui. Usar o Intel Trust Authority requer registro na Intel.

Cenários

Os principais componentes e serviços envolvidos no atestado de convidado são:

• A carga de trabalho
• A biblioteca de atestados de convidado
• Hardware (para relatórios). Por exemplo, AMD-SEVSNP.
• O serviço Atestado do Microsoft Azure
• Resposta do token Web JSON

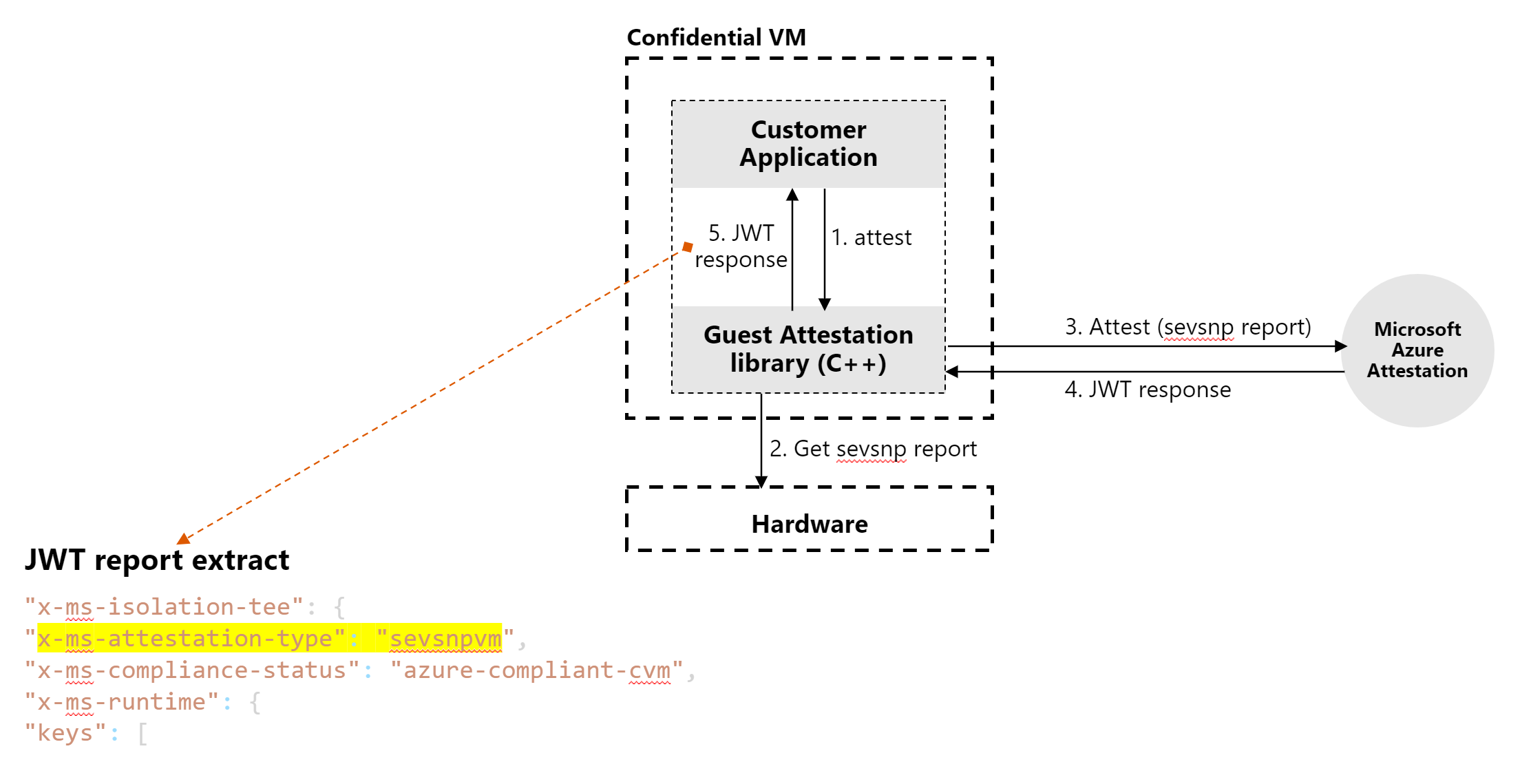

O diagrama mostra uma VM confidencial do Azure que contém um aplicativo cliente e a biblioteca de atestados de convidado C++. Primeiro, o aplicativo cliente solicita o atestado à biblioteca. Em seguida, a biblioteca obtém o relatório AMD-SEVSNP do hardware. A biblioteca atesta o relatório AMD-SEVSNP para o serviço Atestado do Microsoft Azure. Logo depois, o serviço de atestado retorna uma resposta de token Web JSON para a biblioteca. Por fim, a biblioteca retorna a resposta do token Web JSON para o aplicativo do cliente. Um extrato do relatório de token Web JSON mostra o valor do parâmetro "x-ms-attestation-type" como "sevsnpvm".

Os cenários operacionais típicos incorporam a biblioteca de clientes para fazer solicitações de atestado desta maneira.

Cenário: solicitação em carga de trabalho separada

Neste cenário de exemplo, as solicitações de atestado são feitas em uma carga de trabalho separada. As solicitações determinam se a VM confidencial é executada na plataforma de hardware correta antes de uma carga de trabalho ser iniciada.

Uma carga de trabalho (Cliente verificador da plataforma no diagrama) precisa se integrar à biblioteca de atestados e ser executada na VM confidencial para fazer o atestado. Depois que o programa faz uma solicitação à biblioteca de atestado, a carga de trabalho analisa a resposta para determinar se a VM é executada na plataforma de hardware correta e/ou na configuração de inicialização segura antes de iniciar a carga de trabalho confidencial.

Este diagrama mostra a VM confidencial de um cliente que contém uma carga de trabalho fornecida pelo cliente, um cliente verificador de plataforma e a biblioteca de atestados de convidado da Microsoft. Primeiro, o cliente verificador de plataforma solicita o atestado da biblioteca. A biblioteca obtém um relatório de plataforma do hardware e atesta o relatório para o serviço Atestado do Microsoft Azure. O serviço de atestado retorna a resposta do token Web JSON para a biblioteca, que retorna a resposta para o cliente verificador de plataforma. Por fim, o cliente verificador de plataforma inicia a carga de trabalho do cliente. Um extrato da resposta do token Web JSON mostra o valor do parâmetro "x-ms-attestation-type" como "sevsnpvm", um valor "kid" de parâmetro de declaração TPM virtual "TpmEphermeralEncryptionKey" e uma declaração de inicialização segura com o valor do parâmetro "secureboot" "true".

Esse cenário é semelhante ao cenário a seguir. A principal diferença é como cada cenário atinge a mesma meta com base no local da solicitação.

Cenário: solicitação dentro da carga de trabalho

Neste cenário de exemplo, as solicitações de atestado são feitas dentro da carga de trabalho no início do programa. As solicitações verificam se a VM confidencial é executada na plataforma de hardware correta antes de uma carga de trabalho ser iniciada.

Esse cenário é semelhante ao cenário anterior. A principal diferença é como cada cenário atinge a mesma meta com base no local da solicitação.

A carga de trabalho do cliente precisa se integrar à biblioteca de atestados e ser executada dentro da VM confidencial. Depois que a carga de trabalho do cliente faz uma solicitação à biblioteca de atestado, a carga de trabalho do cliente analisa a resposta para determinar se a VM é executada na plataforma de hardware correta e/ou na configuração de inicialização segura antes de configurar a carga de trabalho confidencial por completo.

Este diagrama mostra a VM confidencial de um cliente que contém uma carga de trabalho do cliente e a biblioteca de atestados de convidado da Microsoft. A carga de trabalho faz uma solicitação de atestado à biblioteca. A biblioteca obtém um relatório de plataforma do hardware e atesta esse relatório da plataforma para o serviço Atestado do Microsoft Azure. O serviço de atestado retorna uma resposta de token Web JSON para a biblioteca. Em seguida, a biblioteca retorna a resposta do token Web JSON para a carga de trabalho do cliente. Um extrato da resposta do token Web JSON mostra o valor do parâmetro "x-ms-attestation-type" como "sevsnpvm", um valor "kid" de parâmetro de declaração TPM virtual "TpmEphermeralEncryptionKey" e uma declaração de inicialização segura com o valor do parâmetro "secureboot" "true".

Cenário: handshake com terceira parte confiável

Neste cenário de exemplo, a VM confidencial deve provar que ela é executada em uma plataforma confidencial antes que uma terceira parte confiável se envolva. A VM confidencial apresenta um token de atestado à terceira parte confiável para iniciar a participação.

Alguns exemplos de participação são:

• A VM confidencial quer segredos de um serviço de gerenciamento de segredos.
• Um cliente deseja garantir que a VM confidencial será executada em uma plataforma confidencial antes de revelar dados pessoais para processamento pela VM confidencial.

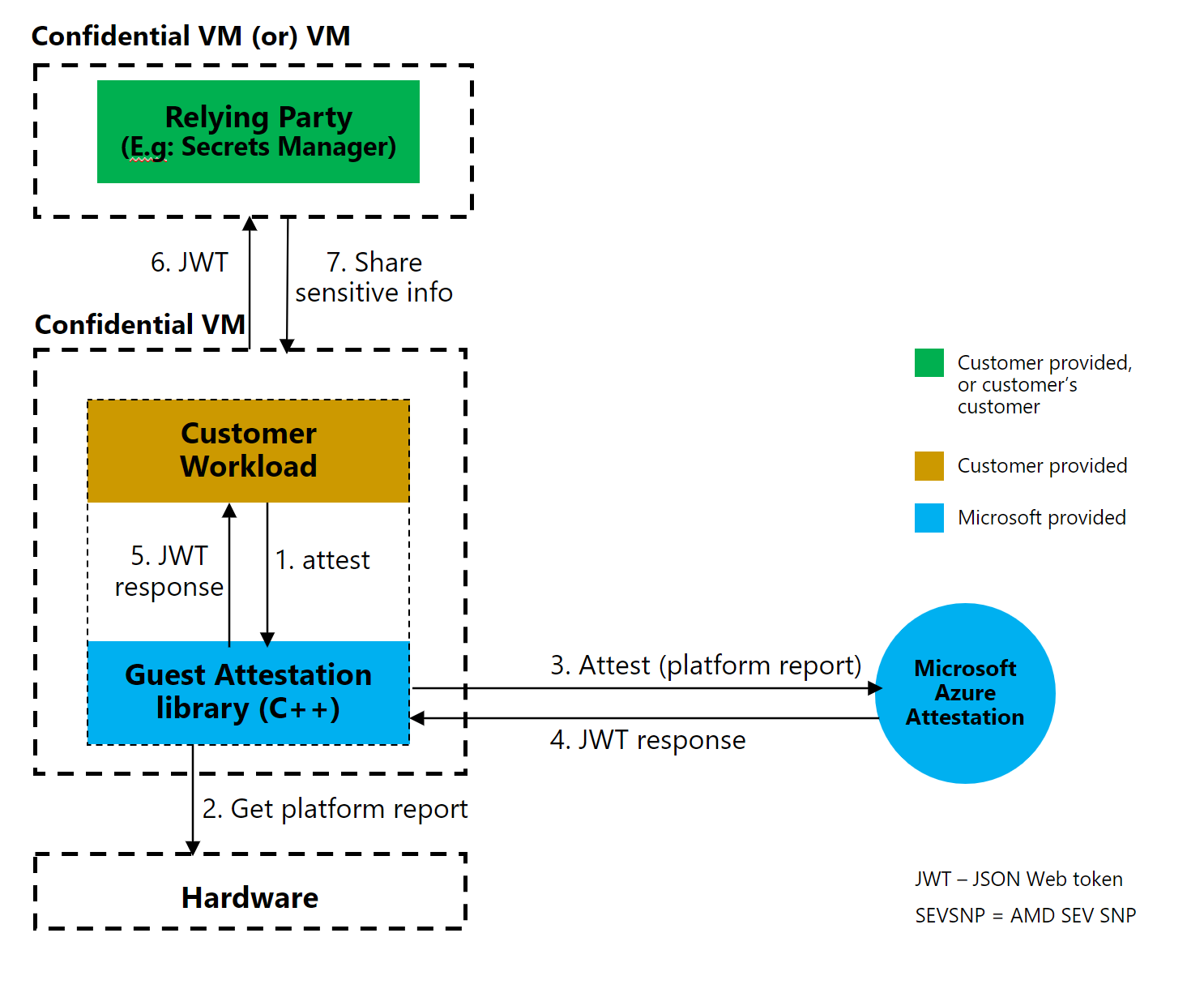

O diagrama a seguir mostra o handshake entre uma VM confidencial e a terceira parte confiável.

Este diagrama mostra a VM confidencial de um cliente que contém uma carga de trabalho do cliente e a biblioteca de atestados de convidado da Microsoft. Há também outra VM confidencial ou VM regular que contém a terceira parte confiável, por exemplo, um gerenciador de segredos. O cliente ou o cliente do cliente fornece essa VM. A carga de trabalho do cliente solicita o atestado à biblioteca. A biblioteca obtém o relatório de plataforma do hardware e atesta esse relatório para o serviço Atestado do Microsoft Azure. O serviço de atestado retorna uma resposta do token Web JSON para a biblioteca, que retorna a resposta para a carga de trabalho do cliente. A carga de trabalho retorna a resposta para a terceira parte confiável, que, em seguida, compartilha informações confidenciais com a VM confidencial do cliente que contém a carga de trabalho.

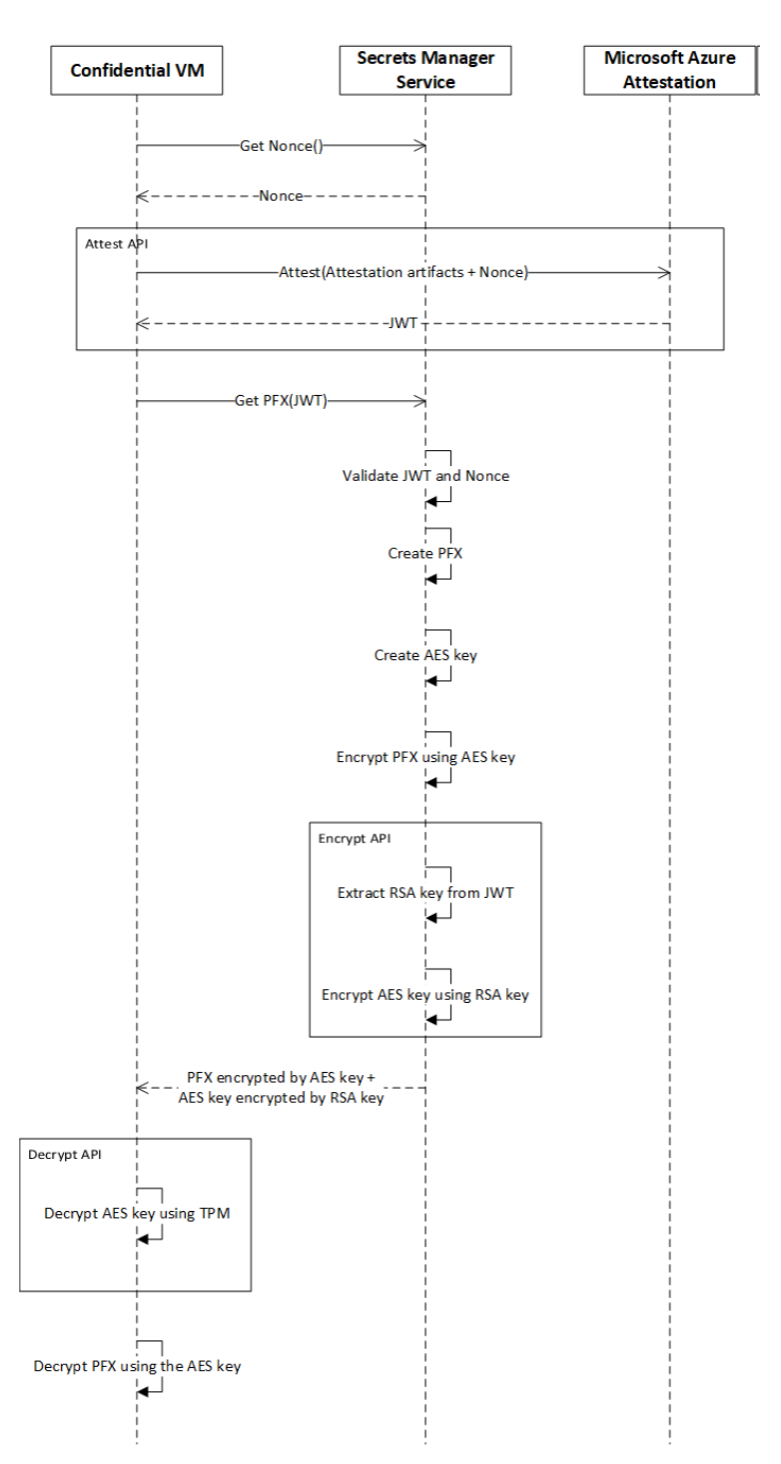

O diagrama de sequência a seguir explica ainda mais o cenário de terceira parte confiável. A solicitação/resposta entre os sistemas envolvidos usa as APIs de biblioteca de atestados de convidado. A VM confidencial interage com o gerenciador de segredos para se inicializar usando os segredos recebidos.

O gerenciador de segredos retorna as chaves PFX e AES criptografadas para a VM confidencial. A API de descriptografia de VM confidencial descriptografa a chave AES usando um TPM (Trusted Platform Module). Em seguida, a VM confidencial descriptografa o PFX usando a chave AES.

APIs

A Microsoft fornece a biblioteca de atestados de convidado com APIs para fazer atestados, criptografar e descriptografar dados. Também há uma API para recuperar memória.

Você pode usar essas APIs nos vários cenários descritos anteriormente.

API de atestado

A API de atestado usa o objeto ClientParameters como entrada e retorna um token de atestado descriptografado. Por exemplo:

AttestationResult Attest([in] ClientParameters client_params,

  				 [out] buffer jwt_token);

Parâmetro	Informações
ClientParameters (type: object)	Objeto que usa a versão (type: uint32_t), o URI de locatário do atestado (type: unsigned character) e o conteúdo do cliente (type: unsigned character). O conteúdo do cliente é zero ou mais pares chave-valor de algum cliente ou metadados de cliente retornados no conteúdo de resposta. Os pares chave-valor precisam estar no formato de cadeia de caracteres JSON "{\"key1\":\"value1\",\"key2\":\"value2\"}". Por exemplo, a chave-valor de atualização de atestado pode ser parecida com {\”Nonce\”:\”011510062022\”} .
buffer	Token Web JSON que contém informações de atestado.

A API de atestado retorna um AttestationResult (type: structure).

API de criptografia

A API de criptografia usa dados para criptografia e um token Web JSON como entrada. A API criptografa os dados usando a chave efêmera pública presente no token Web JSON. Por exemplo:

AttestationResult Encrypt(

  [enum] encryption_type,

  [in] const unsigned char* jwt_token,

  [in] const unsigned char* data,

  [in] uint32_t data_size,

  [out] unsigned char** encrypted_data,

  [out] uint32_t* encrypted_data_size,

  [out] unsigned char** encryption_metadata,

  [out] uint32_t encryption_metadata_size);

Parâmetro	Explicação
encryption_type	Nenhum.
const unsigned char* jwt_token	Token Web JSON que contém informações de atestado.
const unsigned char* data	Dados a serem criptografados
uint32_t data_size	Tamanho dos dados a serem criptografados.
unsigned char** encrypted_data	Dados criptografados.
uint32_t* encrypted_data_size	Tamanho dos dados criptografados.
unsigned char** encryption_metadata	Metadados de criptografia.
uint32_t encryption_metadata_size	Tamanho dos metadados de criptografia.

A API de criptografia retorna um AttestationResult (type: structure).

API de descriptografia

A API de descriptografia usa dados criptografados como entrada e os descriptografa usando a chave efêmera privada selada para a o TPM (Trusted Platform Module). Por exemplo:

AttestationResult Decrypt([enum] encryption_type,

  [in] const unsigned char* encrypted_data,

  [in] uint32_t encrypted_data_size,

  [in] const unsigned char* encryption_metadata,

  [in] unit32_t encryption_metadata_size,

  [out] unsigned char** decrypted_data,

  [out] unit32_t decrypted_data_size);

Parâmetro	Explicação
encryption_type	Nenhum.
const unsigned char* encrypted_data	Dados a serem descriptografados.
uint32_t encrypted_data_size	Tamanho dos dados a serem descriptografados.
const unsigned char* encryption_metadata	Metadados de criptografia.
unit32_t encryption_metadata_size	Tamanho dos metadados de criptografia.
unsigned char** decrypted_data	Dados descriptografados.
unit32_t decrypted_data_size	Tamanho dos dados descriptografados.

A API de descriptografia retorna um AttestationResult (type: structure).

API de liberação

A API de liberação recupera memória retida pelos dados. Por exemplo:

Free([in] buffer data);

Parâmetro	Explicação
data	Recupera memória retida pelos dados.

A API de liberação não retorna nada.

Códigos do Erro

As APIs podem retornar os seguintes códigos de erro:

Código do erro	Descrição
1	Erro ao inicializar a falha.
2	Erro ao analisar resposta.
3	Token Gerenciar identidades para recursos do Azure não encontrado.
4	A solicitação excedeu a quantidade de tentativas.
5	Falha na solicitação.
6	Falha no atestado.
7	Falha no envio de solicitação.
8	Parâmetro de entrada inválido.
9	Falha na validação dos parâmetros de atestado.
10	Falha na alocação de memória.
11	Falha ao obter informações do SO (sistema operacional).
12	Falha interna do TPM.
13	Falha na operação do TPM.
14	Falha na descriptografia do token Web JSON.
15	Erro de TPM de descriptografia do token Web JSON.
16	Resposta JSON inválida.
17	Certificado VCEK (Chave de Endosso de Chip com Versão Vazia).
18	Resposta vazia.
19	Corpo da solicitação vazio.
20	Falha na análise de relatórios.
21	Relatório vazio.
22	Erro ao extrair informações do token Web JSON.
23	Erro ao converter o token Web JSON em chave pública RSA.
24	Falha na inicialização da criptografia de EVP_PKEY.
25	Falha na criptografia de EVP_PKEY.
26	Erro de TPM de descriptografia de dados.
27	Erro ao analisar informações de DNS.

Token Web JSON

Você pode extrair várias partes do token Web JSON para os diferentes cenários de API descritos anteriormente. Veja abaixo campos importantes para o recurso de atestado de convidado:

Declaração	Atributo	Valor de exemplo
-	x-ms-azurevm-vmid	2DEDC52A-6832-46CE-9910-E8C9980BF5A7
Hardware AMD SEV-SNP	x-ms-isolation-tee	sevsnpvm
Hardware AMD SEV-SNP	x-ms-compliance-status (em x-ms-isolation-tee)	azure-compliant-cvm
Inicialização Segura	secure-boot (em x-ms-runtime>vm-configuration)	true
TPM Virtual	tpm-enabled (em x-ms-runtime>vm-configuration)	true
TPM Virtual	kid (em x-ms-runtime>keys)	TpmEphemeralEncryptionKey

{
  "exp": 1653021894,
  "iat": 1652993094,
  "iss": "https://sharedeus.eus.test.attest.azure.net",
  "jti": "<value>",
  "nbf": 1652993094,
  "secureboot": true,
  "x-ms-attestation-type": "azurevm",
  "x-ms-azurevm-attestation-protocol-ver": "2.0",
  "x-ms-azurevm-attested-pcrs": [
    0,
    1,
    2,
    3,
    4,
    5,
    6,
    7,
    11,
    12,
    13
  ],
  "x-ms-azurevm-bootdebug-enabled": false,
  "x-ms-azurevm-dbvalidated": true,
  "x-ms-azurevm-dbxvalidated": true,
  "x-ms-azurevm-debuggersdisabled": true,
  "x-ms-azurevm-default-securebootkeysvalidated": true,
  "x-ms-azurevm-elam-enabled": true,
  "x-ms-azurevm-flightsigning-enabled": false,
  "x-ms-azurevm-hvci-policy": 0,
  "x-ms-azurevm-hypervisordebug-enabled": false,
  "x-ms-azurevm-is-windows": true,
  "x-ms-azurevm-kerneldebug-enabled": false,
  "x-ms-azurevm-osbuild": "NotApplicable",
  "x-ms-azurevm-osdistro": "Microsoft",
  "x-ms-azurevm-ostype": "Windows",
  "x-ms-azurevm-osversion-major": 10,
  "x-ms-azurevm-osversion-minor": 0,
  "x-ms-azurevm-signingdisabled": true,
  "x-ms-azurevm-testsigning-enabled": false,
  "x-ms-azurevm-vmid": "<value>",
  "x-ms-isolation-tee": {
    "x-ms-attestation-type": "sevsnpvm",
    "x-ms-compliance-status": "azure-compliant-cvm",
    "x-ms-runtime": {
      "keys": [
        {
          "e": "AQAB",
          "key_ops": [
            "encrypt"
          ],
          "kid": "HCLAkPub",
          "kty": "RSA",
          "n": "<value>"
        }
      ],
      "vm-configuration": {
        "console-enabled": true,
        "current-time": 1652993091,
        "secure-boot": true,
        "tpm-enabled": true,
        "vmUniqueId": "<value>"
      }
    },
    "x-ms-sevsnpvm-authorkeydigest": "<value>",
    "x-ms-sevsnpvm-bootloader-svn": 2,
    "x-ms-sevsnpvm-familyId": "<value>",
    "x-ms-sevsnpvm-guestsvn": 1,
    "x-ms-sevsnpvm-hostdata": "<value>",
    "x-ms-sevsnpvm-idkeydigest": "<value>",
    "x-ms-sevsnpvm-imageId": "<value>",
    "x-ms-sevsnpvm-is-debuggable": false,
    "x-ms-sevsnpvm-launchmeasurement": "<value>",
    "x-ms-sevsnpvm-microcode-svn": 55,
    "x-ms-sevsnpvm-migration-allowed": false,
    "x-ms-sevsnpvm-reportdata": "<value>",
    "x-ms-sevsnpvm-reportid": "<value>",
    "x-ms-sevsnpvm-smt-allowed": true,
    "x-ms-sevsnpvm-snpfw-svn": 2,
    "x-ms-sevsnpvm-tee-svn": 0,
    "x-ms-sevsnpvm-vmpl": 0
  },
  "x-ms-policy-hash": "<value>",
  "x-ms-runtime": {
    "keys": [
      {
        "e": "AQAB",
        "key_ops": [
          "encrypt"
        ],
        "kid": "TpmEphemeralEncryptionKey",
        "kty": "RSA",
        "n": "<value>"
      }
    ]
  },
  "x-ms-ver": "1.0"
}

Próximas etapas

• Aprender a usar um aplicativo de exemplo com as APIs de atestado de convidado
• Aprender a usar integração do Microsoft Defender para Nuvem com VMs confidenciais e atestado de convidado instalado
• Saiba mais sobre as VMs confidenciais do Azure
