Entender os endereços IP compartilhados no Azure DevTest Labs

  • Artigo

VMs (máquinas virtuais) do Azure DevTest Labs podem compartilhar um endereço IP público para minimizar o número de IPs públicos necessários para acessar as VMs do laboratório. Este artigo descreve como funcionam os IPs compartilhados e como configurar endereços IP compartilhados.

Configurações de IP de compartilhado

Você cria um laboratório do DevTest Labs em uma rede virtual, que pode ter uma ou mais sub-redes. A sub-rede padrão tem a opção Habilitar IP público compartilhado definida como Sim. Essa configuração cria um endereço IP público para toda a sub-rede. Todas as VMs nessa sub-rede usam o IP compartilhado como padrão.

Para obter mais informações sobre como configurar redes virtuais e sub-redes, consulte Configurar uma rede virtual no Azure DevTest Labs.

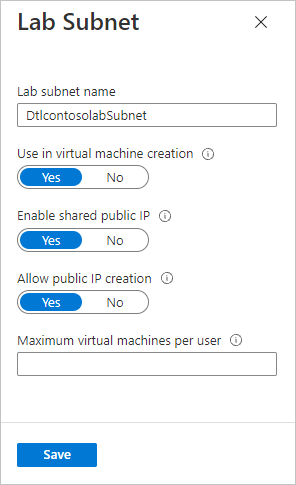

Captura de tela que mostra a configuração de IP Compartilhado na página da Sub-rede do Laboratório.

Para os laboratórios existentes, você pode verificar ou definir essa opção selecionando Configuração e políticas no painel de navegação esquerdo do laboratório e, em seguida, selecionando Redes virtuais em Recursos externos. Selecione uma rede virtual na lista para ver as configurações de IP compartilhado das sub-redes.

Para alterar a configuração, selecione uma sub-rede na lista e, em seguida, altere Habilitar IP público compartilhado para Sim ou Não.

Ao criar uma VM, você pode acessar essa configuração na página Configurações avançadas ao lado do Endereço IP.

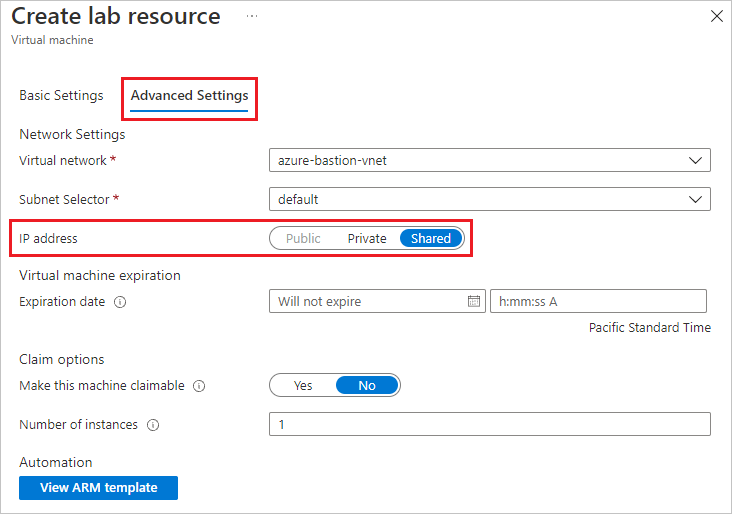

Captura de tela que mostra a configuração de IP Compartilhado em Configurações Avançadas ao criar uma VM.

  • Compartilhado: Todas as VMs que você cria como Compartilhadas vão para o mesmo grupo de recursos. O grupo de recursos tem um endereço IP atribuído que todas as VMs no grupo de recursos usam.
  • Público: Cada VM pública tem seu próprio endereço IP e grupo de recursos.
  • Particular: Cada VM privada usa um endereço IP privado. Você não pode se conectar a essas VMs por meio da Internet usando o protocolo RDP.

Quando você adiciona uma VM com IP compartilhado a uma sub-rede, o DevTest Labs adiciona automaticamente a VM a um balanceador de carga e atribui à VM um número de porta TCP no endereço IP público. O número da porta encaminha para a porta SSH (secure shell) na VM.

Usar um IP compartilhado

  • Usuários do Windows: selecione o botão Conectar na página de Visão Geral da VM para baixar um arquivo RDP pré-configurado e acessar a VM.

  • Usuários do Linux: o SSH (Secure Shell) se conecta à VM usando o endereço IP ou o nome de domínio totalmente qualificado, seguido por dois-pontos e depois pelo número da porta. Por exemplo, a captura de tela a seguir mostra um endereço de conexão SSH igual a contoso.westus3.cloudapp.azure.com:65013.

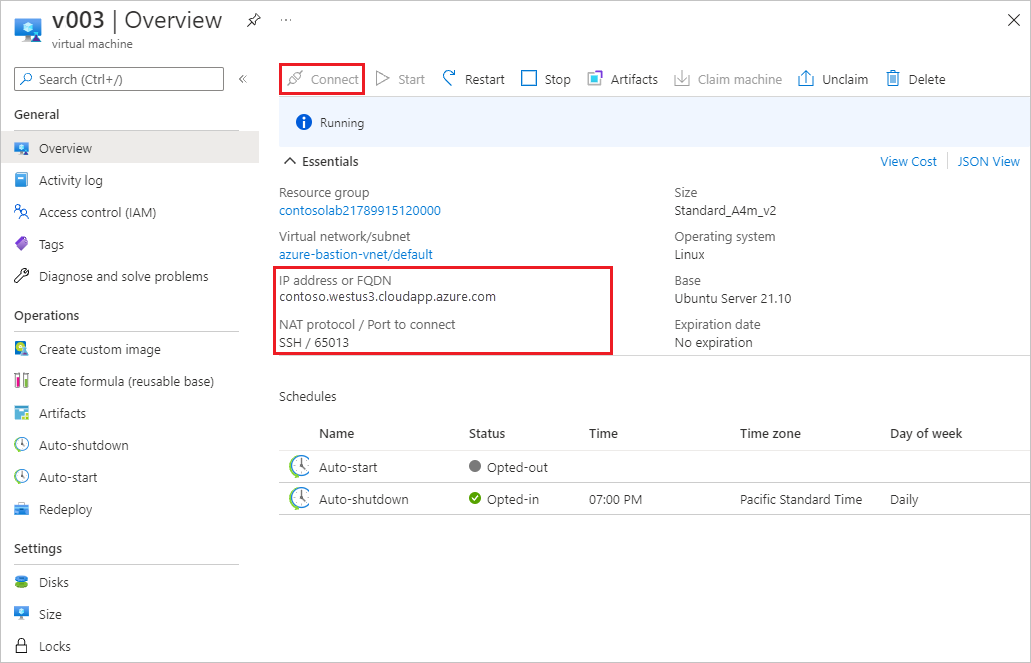

    Captura de tela que mostra as opções de conexão RDP e SSH em uma página de Visão Geral da VM.
