Sobre o ExpressRoute Direct

  • Artigo

O ExpressRoute Direct oferece a capacidade de conectar-se diretamente à rede global da Microsoft em localizações de emparelhamento estrategicamente distribuídas em todo o mundo. O ExpressRoute Direct oferece conectividade dupla de 100 Gbps ou 10 Gbps, que dá suporte à conectividade Ativa/Ativa em escala. Você pode trabalhar com qualquer provedor de serviços para configurar o ExpressRoute Direct.

Os principais recursos que o ExpressRoute Direct fornece incluem, mas não estão limitados a:

  • Grande ingestão de dados em serviços como Armazenamento do Azure e Azure Cosmos DB.
  • Isolamento físico para setores que regulam e que requerem conectividade dedicada ou isolada, como bancos, governo e empresas de varejo.
  • Controle granular de distribuição de circuito com base em unidade de negócios.

Integração ao ExpressRoute Direct

Antes de ser possível configurar o ExpressRoute Direct, é necessário inscrever sua assinatura. Execute os seguintes comandos usando o Azure PowerShell:

  1. Entre no Azure e selecione a assinatura na qual você deseja se inscrever.

    Connect-AzAccount

Select-AzSubscription -Subscription "<SubscriptionID or SubscriptionName>"

  2. Registre sua assinatura para AllowExpressRoutePorts usando o seguinte comando:

    Register-AzProviderFeature -FeatureName AllowExpressRoutePorts -ProviderNamespace Microsoft.Network

Após a inscrição, verifique se o provedor de recursos Microsoft. Network está registrado na sua assinatura. O registro de um provedor de recursos configura sua assinatura para trabalhar com o provedor de recursos.

  1. Acesse as configurações de assinatura, conforme descrito em Provedores e tipos de recursos do Azure.

  2. Na sua assinatura, em Provedores de recursos, verifique se o provedor Microsoft.Network exibe o status Registrado. Se o provedor de recursos Microsoft.Network não estiver na lista de provedores registrados, adicione-o.

Ao começar a usar o ExpressRoute Direct e observar que não há portas disponíveis para o local de emparelhamento escolhido, envie uma solicitação de suporte para solicitar mais espaço de inventário.

ExpressRoute usando um provedor de serviços e ExpressRoute Direct

ExpressRoute usando um provedor de serviços ExpressRoute Direct
Usa o provedor de serviços para permitir a rápida integração e conectividade à infraestrutura existente Requer infraestrutura de 100 Gbps ou 10 Gbps e gerenciamento total de todas as camadas
Integra-se a centenas de fornecedores, inclusive Ethernet e MPLS Capacidade direta e dedicada para setores regulamentados e grande ingestão de dados
SKUs de circuitos com intervalo de 50 Mbps a 10 Gbps O cliente pode selecionar uma combinação dos seguintes SKUs de circuito no ExpressRoute Direct de 100 Gbps:
  • 5 Gbps
  • 10 Gbps
  • 40 Gbps
  • 100 Gbps
O cliente pode selecionar uma combinação dos seguintes SKUs de circuito no ExpressRoute Direct de 10 Gbps:
  • 1 Gbps
  • 2 Gbps
  • 5 Gbps
  • 10 Gbps
Otimizado para um único locatário Otimizado para um locatário com várias unidades de negócios e vários ambientes de trabalho

Circuitos do ExpressRoute Direct

O Azure ExpressRoute permite que você estenda suas redes locais até a nuvem da Microsoft por meio de uma conexão privada possível devido a um provedor de conectividade. Com o ExpressRoute, você pode estabelecer conexões com os serviços em nuvem da Microsoft, como o Microsoft Azure e o Microsoft 365.

Cada localização de emparelhamento tem acesso à rede global da Microsoft e pode acessar qualquer região em uma zona geopolítica por padrão. Ao configurar um circuito premium, você pode acessar todas as regiões globais.

A funcionalidade na maioria dos cenários é equivalente a circuitos que usam um provedor de serviço do ExpressRoute para a operação. Para dar suporte a ainda mais granularidade e às novas funcionalidades oferecidas usando o ExpressRoute Direct, há determinadas funcionalidades principais que só existem nos circuitos do ExpressRoute Direct.

Você pode habilitar ou desabilitar a limitação de taxa para circuitos do ExpressRoute Direct no nível do circuito. Para obter mais informações, confira Limitação de taxa para circuitos do ExpressRoute Direct.

SKUs de circuito

O ExpressRoute Direct dá suporte a grandes cenários de ingestão de dados em serviços como o armazenamento do Azure. Além disso, circuitos com ExpressRoute Direct de 100 Gbps também têm suporte para largura de banda do circuito de 40 Gbps e 100 Gbps. Os pares de porta física têm somente 100 Gbps ou 10 Gbps e podem ter vários circuitos virtuais.

Tamanhos dos circuitos

ExpressRoute Direct de 100 Gbps ExpressRoute Direct de 10 Gbps
Largura de Banda Assinada: 200 Gbps Largura de Banda Assinada: 20 Gbps
  • 5 Gbps
  • 10 Gbps
  • 40 Gbps
  • 100 Gbps
  • 1 Gbps
  • 2 Gbps
  • 5 Gbps
  • 10 Gbps

Observação

Você pode provisionar circuitos lógicos do ExpressRoute sobre o recurso do ExpressRoute Direct selecionado de 10 ou 100 Gbps até a largura de banda assinada de 20 ou 200 Gbps. Por exemplo, você pode provisionar dois circuitos do ExpressRoute de 10 Gbps em um só recurso de 10 Gbps do ExpressRoute Direct (par de portas). A configuração de circuitos que assinam excessivamente o recurso ExpressRoute Direct só está disponível com o Azure PowerShell e a CLI do Azure.

Requisitos técnicos

  • Interfaces de roteador do MSEE (Microsoft Enterprise Edge):

    • Portas Ethernet Duplas de 10 Gigabit ou 100 Gigabit somente no par roteador
    • Conectividade de Fibra de Modo Único LR
      • O MSEE dá suporte a QSFP-100G-LR-4 para 100 Gbps (use ótica compatível em seus dispositivos)
    • IPv4 e IPv6
    • IP MTU de 1500 bytes

  • Conectividade de Comutador/Roteador 2/Camada 3:

    • Deve dar suporte ao encapsulamento de marcas de uma 802.1 Q (Dot1Q) ou duas 802.1 Q (QinQ)
    • Ethertype = 0x8100
    • Deve adicionar a marca VLAN externa (STAG) com base na ID de VLAN especificada pela Microsoft – aplicável somente em QinQ
    • Deve dar suporte a várias sessões BGP (VLANs) por porta e por dispositivo
    • Conectividade IPv4 e IPv6. Para IPv6, nenhuma subinterface extra será criada. O endereço IPv6 será adicionado à subinterface existente.
    • Opcional: suporte a BFD (Detecção de Encaminhamento Bidirecional), que é configurado por padrão em todos os Emparelhamentos Privados em circuitos do ExpressRoute

Marcação de VLAN

O ExpressRoute Direct dá suporte à marcação de VLAN QinQ e Dot1Q.

  • Marcação de VLAN QinQ permite domínios de roteamento isolados com base no circuito do ExpressRoute. O Azure dá dinamicamente uma marca S na criação do circuito e isso não pode ser alterado. Cada emparelhamento no circuito (Privado e Microsoft) vai usar uma Marca C exclusiva como a VLAN. A marca C não precisa ser exclusiva nos circuitos nas portas do ExpressRoute Direct.

  • Marcação de VLAN Dot1Q permite a marcação de uma única VLAN com base no par de portas do ExpressRoute Direct. Uma marca C usada em um emparelhamento precisa ser exclusiva em todos os circuitos e emparelhamentos do par de portas do ExpressRoute Direct.

Fluxos de trabalho

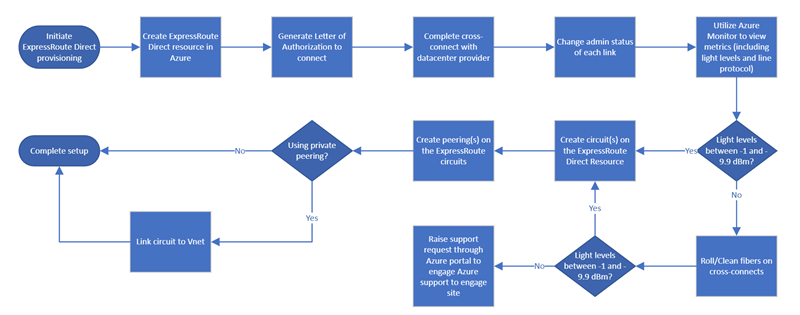

Configurar o ExpressRoute Direct

Diagrama do fluxo de trabalho de configuração do ExpressRoute Direct.

Excluir o ExpressRoute Direct

Diagrama do fluxo de trabalho de exclusão do ExpressRoute Direct.

Contrato de Nível de Serviço

O ExpressRoute Direct fornece o mesmo SLA de nível empresarial com conexões redundantes ativas/ativas à rede global da Microsoft. A infraestrutura do ExpressRoute é redundante e a conectividade com a Rede Global da Microsoft é redundante, diversificada e pode ser dimensionada corretamente com os requisitos do cliente. Para obter mais informações, confira SLA do ExpressRoute.

Preços

Para saber mais sobre a cobrança do ExpressRoute Direct, veja as Perguntas frequentes sobre o ExpressRoute. Consulte Preços do ExpressRoute para obter detalhes.
