Como usar o data explorer para analisar dados do dispositivo

O Azure IoT Central fornece recursos avançados de análise para analisar tendências históricas e correlacionar a telemetria de seus dispositivos. Para começar, selecione Data Explorer no painel esquerdo.

Observação

Somente os usuários em uma função que têm as permissões necessárias podem exibir, criar, editar e excluir consultas. Para saber mais, consulte Gerenciar usuários e funções em seu aplicativo do IoT Central.

Para saber como consultar dispositivos usando a API REST do IoT Central, confira Como usar a API REST do IoT Central para consultar dispositivos.

Entender a interface do usuário do explorador de dados

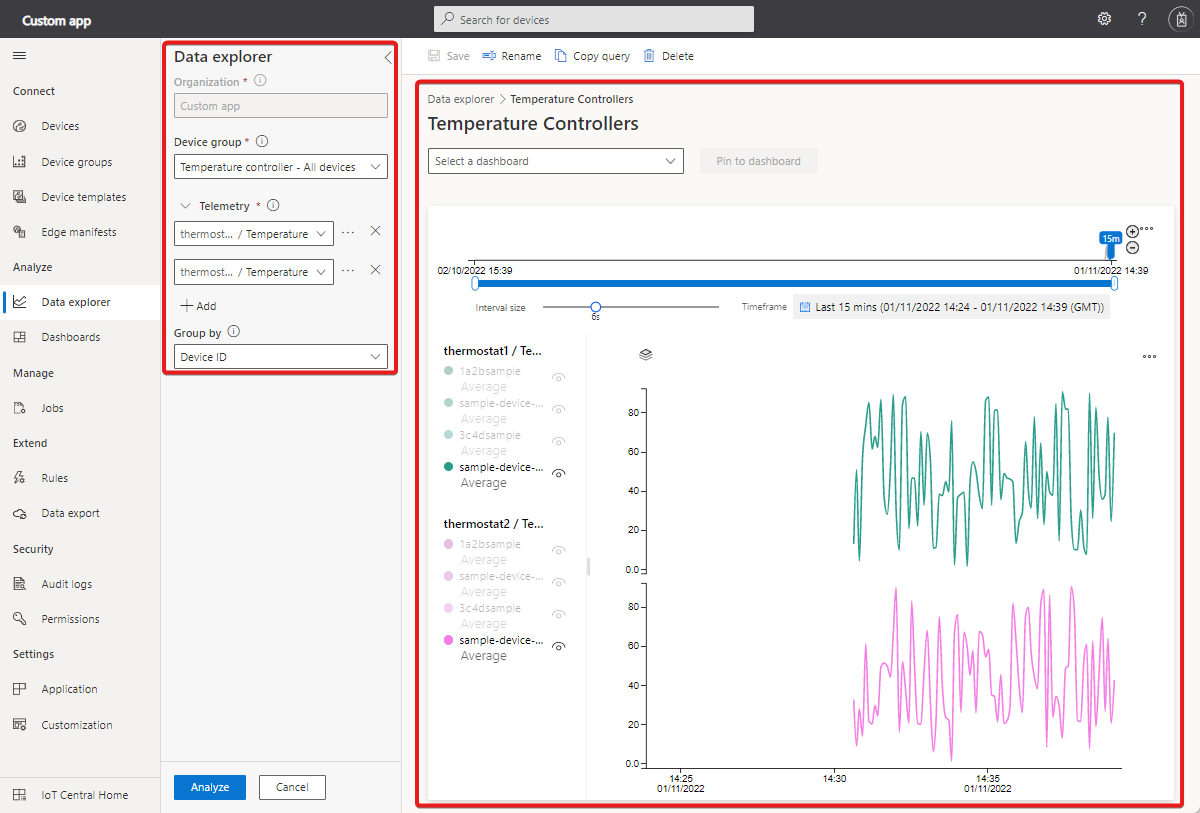

A interface do usuário de análise tem três componentes principais:

• Painel de configuração de dados: No painel de configuração, selecione o grupo de dispositivos para o qual você deseja analisar os dados. Em seguida, selecione a telemetria que você deseja analisar e selecione o método de agregação para cada telemetria. O controle Agrupar por ajuda a agrupar os dados usando as propriedades do dispositivo como dimensões.

  Dica

  Se o dispositivo usa organizações, os grupos de dispositivos que você vê dependem da associação da sua organização.

• Controle de tempo: Use o controle de tempo para selecionar a duração para a qual você deseja analisar os dados. Você pode arrastar qualquer extremidade do controle deslizante de tempo para selecionar o intervalo de tempo. O controle de tempo também tem um controle deslizante de Tamanho do intervalo que controla o bucket ou o tamanho do intervalo usado para agregar os dados.

• Controle de gráfico: O controle de gráfico visualiza os dados como um gráfico de linhas. Você pode alternar a visibilidade de linhas específicas interagindo com a legenda do gráfico.



Consultar seus dados

Escolha um grupo de dispositivos para começar e, em seguida, a telemetria que você deseja analisar. Quando terminar, selecione Analisar para começar a visualizar seus dados:

• Grupo de dispositivos: Um grupo de dispositivos é um grupo definido pelo usuário de seus dispositivos. Por exemplo, Todas as Geladeiras em Oakland ou todas as turbinas eólicas versão 2.0.

• Telemetria: Selecione a telemetria que você deseja analisar e explorar. Você pode selecionar vários tipos de telemetria para analisar juntos. O método de agregação padrão é definido como Média para tipos de dados numéricos e Contagem para cadeias de caracteres. Os métodos de agregação para tipos de dados numéricos são Média, Máximo, Mínimo, Contagem e Soma. Count é o único método de agregação para cadeias de caracteres.

  Observação

  Os pontos de dados históricos só são mostrados quando as condições da consulta são verdadeiras. Por exemplo, um dispositivo foi atualizado de Template1 para Template2 ontem. Hoje, se você consultar grupos de dispositivos que contêm dispositivos Template1 , verá os dados do dispositivo de ontem e antes. Se você consultar grupos de dispositivos que contêm dispositivos Modelo2, verá o dispositivo e os dados de quando ele foi atualizado indo adiante.

• Agrupar por: O Grupo por controle ajuda a agrupar os dados usando as propriedades do dispositivo como dimensões. A telemetria e as propriedades do dispositivo são combinadas com propriedades de nuvem quando o dispositivo envia dados. Se a propriedade de nuvem ou dispositivo for atualizada, você verá a telemetria agrupada por valores diferentes no gráfico.

  Dica

  Para exibir dados de cada dispositivo separadamente, selecione ID do Dispositivo no Agrupar por controle.

Interagir com seus dados

Depois de consultar seus dados, você pode visualizá-los no gráfico de linhas. Você pode mostrar ou ocultar a telemetria, alterar a duração do tempo ou exibir os dados em uma grade.

Selecione Salvar para salvar uma consulta de análise. Posteriormente, você pode recuperar todas as consultas salvas.

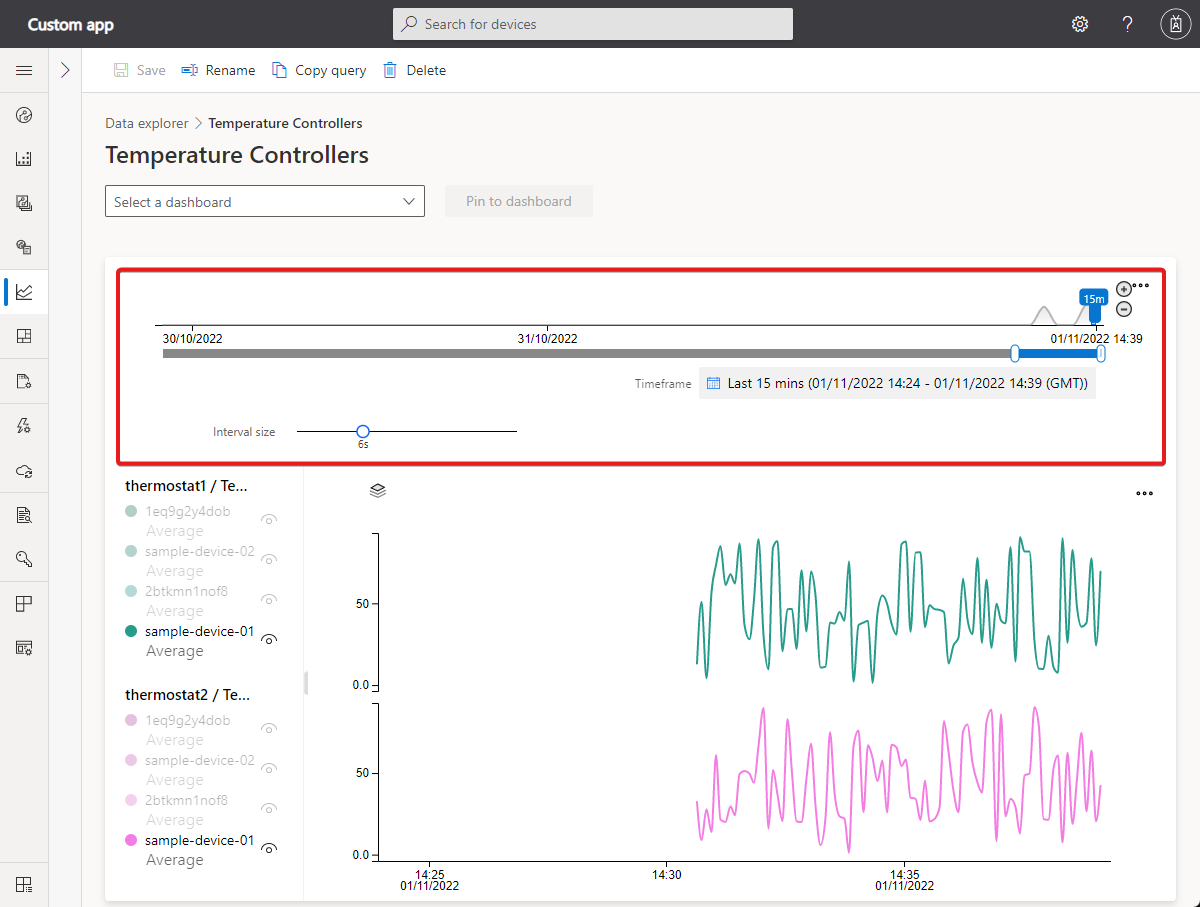

• Painel do editor de tempo: Por padrão, você vê dados do último dia. Você pode arrastar qualquer extremidade do controle deslizante para alterar a duração do tempo. Você também pode usar o controle de calendário para selecionar um dos buckets de tempo predefinidos ou selecionar um intervalo de tempo personalizado. O controle de tempo também tem um controle deslizante de Tamanho do Intervalo que controla o tamanho do intervalo usado para agregar os dados.



  • Ferramenta de controle deslizante de intervalo de datas internas: use os dois controles de ponto de extremidade para realçar o período desejado. O controle deslizante do período externo restringe o período interno.

  • Controle deslizante de intervalo de datas externas: Use os controles de ponto de extremidade para selecionar o intervalo de data externa, que está disponível para o seu controle de intervalo de data interna.

  • Botões para aumentar e diminuir o intervalo de datas: Aumente ou diminua o intervalo de tempo ao selecionar um dos botões de acordo com o intervalo desejado.

  • Controle deslizante de tamanho de intervalo: use o controle deslizante para ampliar e reduzir os intervalos no mesmo período de tempo. Esse controle fornece um controle mais preciso do movimento entre grandes fatias de tempo. Você pode usá-lo para ver exibições granulares e de alta resolução de seus dados, até mesmo para milissegundos. O ponto de partida padrão do controle deslizante oferece uma exibição ideal dos dados de sua seleção. Essa exibição equilibra a resolução, a velocidade da consulta e a granularidade.

  • Período: use esse controle para selecionar os intervalos de data e hora desejados. Você também pode usar o controle para alternar entre fusos horários diferentes. Depois de fazer as alterações a serem aplicadas ao workspace atual, selecione Salvar.

  Dica

  O tamanho do intervalo é determinado dinamicamente com base no período de tempo selecionado. Intervalos de tempo menores permitem agregar os dados em intervalos granulares de até alguns segundos.

• Legenda do gráfico: A legenda do gráfico mostra a telemetria selecionada no gráfico. Passe o mouse sobre um item na legenda para colocá-lo em foco no gráfico. Quando você usa Grupo por, a telemetria é agrupada pelos valores da dimensão selecionada. Você pode alternar a visibilidade de cada tipo de telemetria ou clicar no nome do grupo para alternar a visibilidade do grupo.

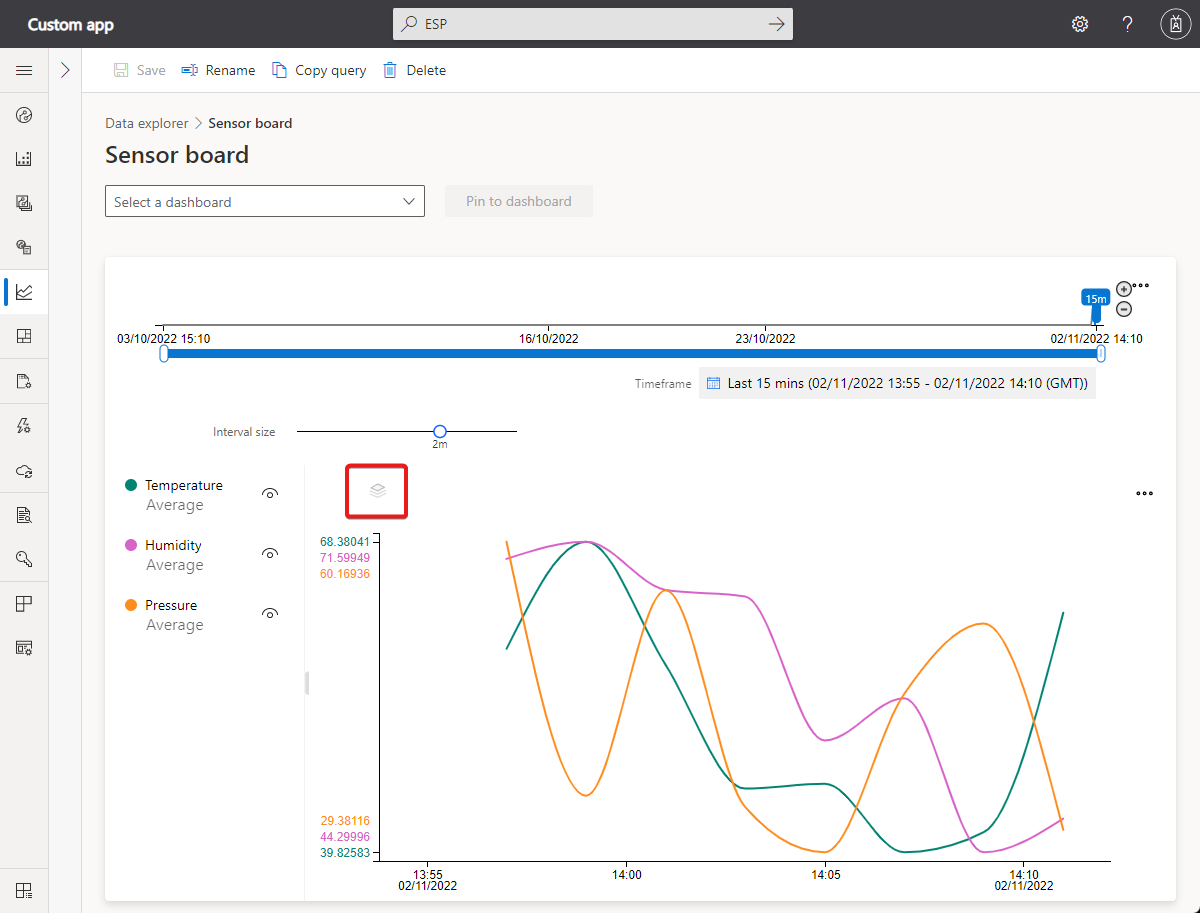

• Controle de formato do eixo Y: O modo de eixo Y percorre as opções disponíveis de exibição do eixo Y. Esse controle só estará disponível quando você estiver visualizando vários tipos de telemetria. Os três modos são:

  • Empilhado: Um grafo para cada tipo de telemetria é empilhado e cada grafo tem seu próprio eixo y. Esse modo é o padrão.
  • Compartilhado: Um grafo para cada tipo de telemetria é plotado em relação ao mesmo eixo y.
  • Sobreposto: use este modo para empilhar várias linhas no mesmo eixo y, alterando os dados do eixo y com base na linha selecionada.

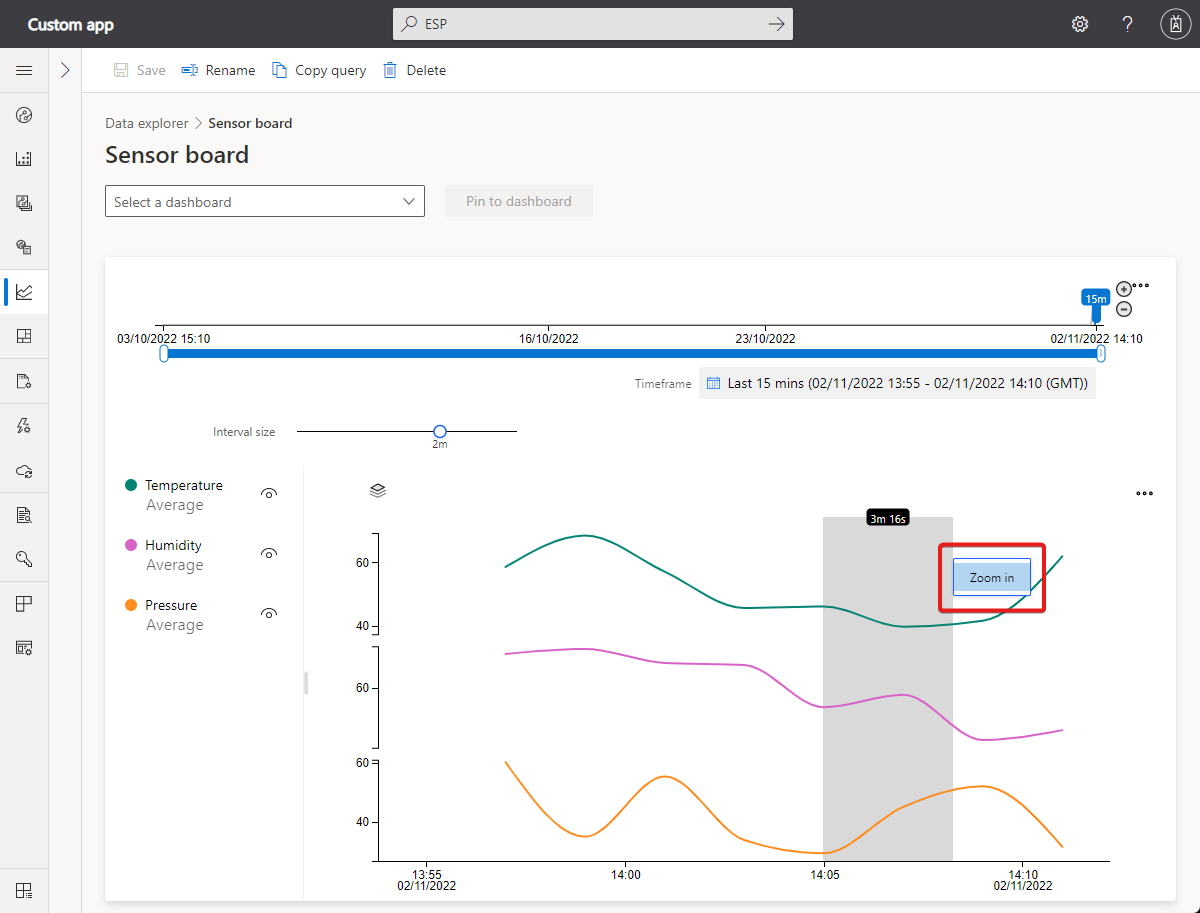

• Controle de zoom: O controle de zoom permite que você faça uma busca detalhada em seus dados. Se você encontrar um período em que gostaria de se concentrar no conjunto de resultados, use o ponteiro do mouse para realçar a área. Em seguida, selecione Ampliar.

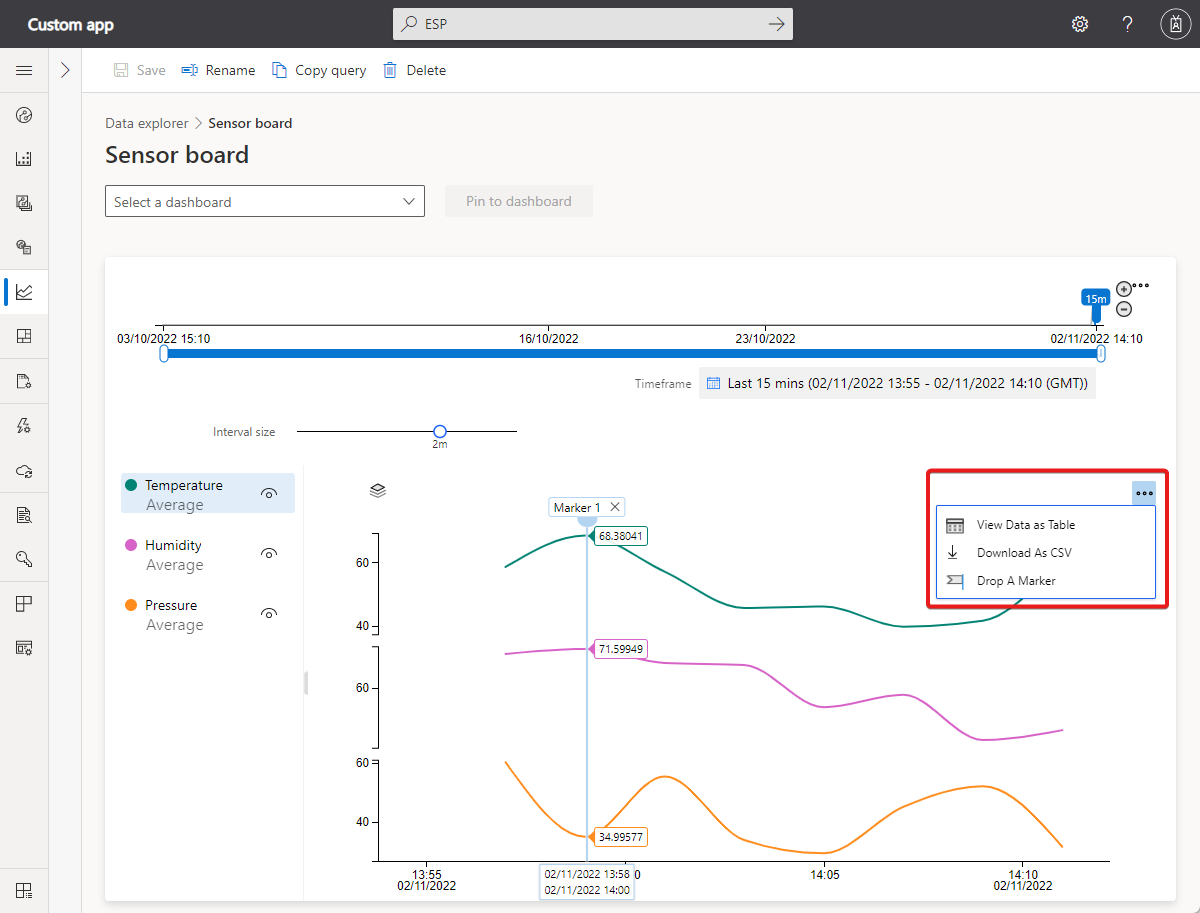

Selecione as reticências para obter mais controles de gráfico:

• Exibir dados como tabela: Exiba seus resultados em um formato de tabela que permite exibir o valor de cada ponto de dados.

• Baixe como CSV: Exporte seus resultados como um arquivo CSV (valores separados por vírgulas). O arquivo CSV contém dados para cada dispositivo. Os resultados são exportados usando o intervalo e o período especificados.

• Soltar um marcador: O controle Drop Marker permite ancorar determinados pontos de dados no gráfico. É útil quando você está tentando comparar dados para várias linhas em diferentes períodos de tempo.
