Tutorial: Criar um balanceador de carga com mais de um conjunto de disponibilidade no pool de back-end usando o portal do Azure

Como parte de uma implantação de alta disponibilidade, as máquinas virtuais costumam ser agrupadas em vários conjuntos de disponibilidade.

O Load Balancer dá suporte a mais de um conjunto de disponibilidade com máquinas virtuais no pool de back-end.

Neste tutorial, você aprenderá a:

• Criar um gateway da NAT para conectividade de saída
• Criar uma rede virtual e um grupo de segurança de rede
• Criar um Azure Load Balancer de SKU Standard
• Criar quatro máquinas virtuais e dois conjuntos de disponibilidade
• Adicionar máquinas virtuais em conjuntos de disponibilidade ao pool de back-end do balanceador de carga

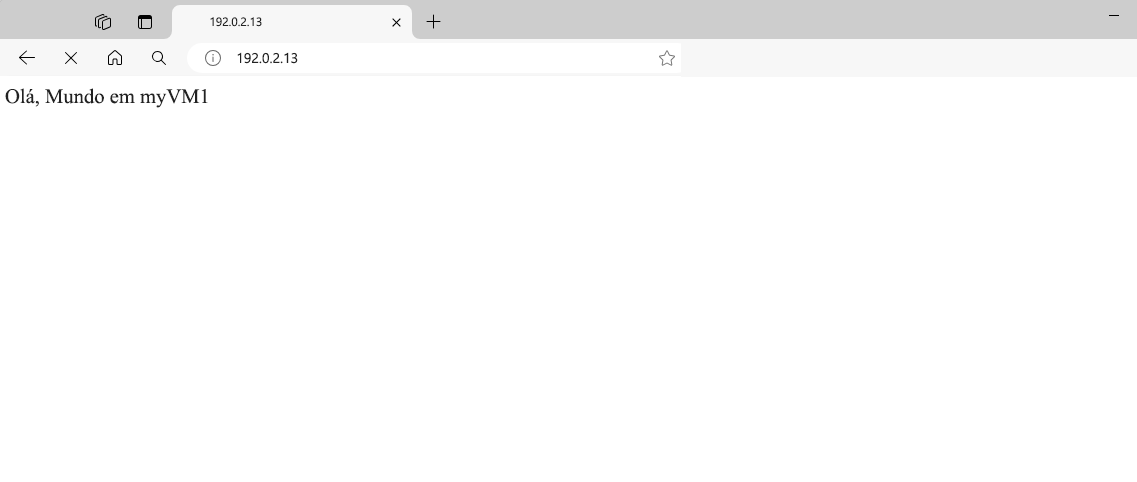

• Testar o balanceador de carga

Pré-requisitos

• Uma conta do Azure com uma assinatura ativa. Crie uma conta gratuitamente.

Criar gateway NAT

Nessa seção, você criará um gateway da NAT para acesso à Internet de saída de recursos na rede virtual. Para ver outras opções de regras de saída, confira SNAT (conversão de endereços de rede) para conexões de saída

1. Entre no portal do Azure.

2. Na caixa de pesquisa na parte superior do portal, insira Gateway da NAT. Selecione Gateways da NAT nos resultados da pesquisa.

3. Selecione + Criar.

4. Na guia Informações básicas em Criar gateway da NAT (conversão de endereços de rede), insira ou selecione as seguintes informações:

   Configuração	Valor
   Detalhes do projeto
   Subscription	Selecione sua assinatura.
   Resource group	Selecione Criar novo. Insira load-balancer-rg em Nome. Selecione OK.
   Detalhes da instância
   Nome do gateway da NAT	Insira lb-nat-gateway.
   Region	Selecione Leste dos EUA.
   Zona de disponibilidade	Selecione Nenhuma zona.
   Tempo limite de ociosidade (minutos)	Insira 15.



5. Escolha a guia IP de Saída ou selecione o botão Próximo: IP de Saída na parte inferior da página.

6. Selecione Criar um novo endereço IP público em Endereços IP Públicos.

7. Em Adicionar um endereço IP público, insira nat-gw-public-ip em Nome.

8. Selecione OK.

9. Escolha o botão azul Examinar + criar na parte inferior da página ou selecione a guia Examinar + criar.

10. Selecione Criar.

Criar uma rede virtual

O procedimento a seguir cria uma rede virtual com uma sub-rede de recursos.

1. No portal do Azure, pesquise e selecione Redes virtuais.

2. Na página Redes virtuais, selecione + Criar.

3. Na guia Informações Básicas em Criar rede virtual, insira ou selecione as informações a seguir:

   Configuração	Valor
   Detalhes do projeto
   Subscription	Selecione sua assinatura.
   Resource group	Selecione Criar novo. Insira load-balancer-rg em Nome. Selecione OK.
   Detalhes da instância
   Nome	Insira lb-vnet.
   Region	Selecione Leste dos EUA.



4. Selecione a guia Endereços IP ou os botões Próximo: Segurançae Avançar: Endereços IP na parte inferior da página.

5. Na caixa de espaço de endereço em Sub-redes, selecione a sub-rede padrão.

6. Em Editar sub-rede, insira ou selecione as seguintes informações:

   Configuração	Valor
   Detalhes da sub-rede
   Modelo de sub-rede	Deixe o padrãoPadrão.
   Nome	Insira backend-subnet.
   Endereço inicial	Deixe o padrão de 10.0.0.0.
   Tamanho da sub-rede	Deixe o padrão /24(256 endereços).
   Segurança
   Gateway da NAT	Selecione lb-nat-gateway.



7. Selecione Salvar.

8. Selecione Examinar + criar na parte inferior da tela e, quando a validação for aprovada, selecione Criar.

Criar um grupo de segurança de rede

Nesta seção, você criará um NSG (grupo de segurança de rede) para as máquinas virtuais no pool de back-end do balanceador de carga. O NSG permitirá o tráfego de entrada na porta 80.

1. Na caixa de pesquisa na parte superior do portal, digite Grupo de segurança de rede.

2. Selecione Grupos de segurança de rede nos resultados da pesquisa.

3. Selecione o botão + Criar ou Criar grupo de segurança de rede .

4. Na guia Básico, insira ou selecione essas informações:

   Configuração	Valor
   Detalhes do projeto
   Subscription	Selecione sua assinatura.
   Resource group	Escolha lb-resource-group.
   Detalhes da instância
   Nome	Insira lb-NSG.
   Region	Selecione (EUA) Leste dos EUA.

5. Selecione a guia Examinar + criar ou clique no botão azul Examinar + criar na parte inferior da página.

6. Selecione Criar.

7. Após a conclusão da implantação, selecione Ir para o recurso.

8. Na seção Configurações da página lb-NSG, escolha Regras de segurança de entrada.

9. Selecione + Adicionar.

10. Na janela Adicionar regra de segurança de entrada, insira ou selecione as seguintes informações:

    Configuração	Valor
    Fonte	Selecione Qualquer.
    Intervalos de portas de origem	Digite *.
    Destino	Selecione Qualquer.
    Serviço	Selecione HTTP.
    Ação	selecione Permitir.
    Prioridade	Insira 100.
    Nome	Insira lb-NSG-HTTP-rule.

11. Selecione Adicionar.

Criar um balanceador de carga

Nesta seção, você criará um balanceador de carga para as máquinas virtuais.

1. Na caixa de pesquisa na parte superior do portal, insira Balanceador de carga. Selecione Balanceadores de carga nos resultados da pesquisa.

2. Na página Balanceador de carga, selecione Criar ou o botão Criar balanceador de carga .

3. Na guia Informações Básicas da página Criar balanceador de carga, insira ou selecione as seguintes informações:

   Configuração	Valor
   Detalhes do projeto
   Subscription	Selecione sua assinatura.
   Resource group	Escolha lb-resource-group.
   Detalhes da instância
   Nome	Insira load-balancer
   Region	Selecione (EUA) Leste dos EUA.
   SKU	Deixe o padrão Standard.
   Type	Selecione Público.
   Camada	Deixe o padrão Regional.

4. Selecione a guia Configuração de IP de front-end ou o botão Avançar: configuração de IP de front-end na parte inferior da página.

5. Em Configuração de IP de front-end, selecione + Adicionar uma configuração de IP de front-end.

6. Insira lb-frontend-IP em Nome.

7. Selecione IPv4 ou IPv6 em Versão de IP.

   Observação

   Atualmente, não há suporte para IPv6 com Preferência de Roteamento ou Balanceamento de carga entre regiões (Camada Global).

8. Selecione Endereço IP para o Tipo de IP.

   Observação

   Para obter mais informações sobre prefixos de IP, confira Prefixo de endereço IP público do Azure.

9. Selecione Criar em Endereço IP público.

10. Em Adicionar um endereço IP público, insira lb-public-IP em Nome.

11. Selecione Com redundância de zona em Zona de disponibilidade.

    Observação

    Em regiões com Zonas de Disponibilidade, você tem a opção de selecionar nenhuma zona (opção padrão), uma zona específica ou redundância de zona. A escolha dependerá de seus requisitos específicos de falha de domínio. Em regiões sem Zonas de Disponibilidade, esse campo não será exibido.
    Para obter informações sobre zonas de disponibilidade, consulte
    .

12. Selecione OK.

13. Selecione Adicionar.

14. Selecione o botão Avançar: Pools de back-end> na parte inferior da página.

15. Na guia Pools de back-end, selecione + Adicionar um pool de back-end.

16. Em Adicionar pool de back-end, insira lb-backend-pool em Nome.

17. Selecione lb-VNet em Rede virtual.

18. Selecione Endereço IP para Configuração do Pool de Back-end e selecione Salvar.

19. Selecione a guia Regras de entrada ou o botão Avançar: regras de entrada na parte inferior da página.

20. Em Regra de balanceamento de carga, na guia Regras de entrada, selecione + Adicionar regra de balanceamento de carga.

21. Em Adicionar regra de balanceamento de carga, insira ou selecione as seguintes informações:

    Configuração	Valor
    Nome	Insira lb-HTTP-rule
    Versão IP	Selecione IPv4 ou IPv6, dependendo de seus requisitos.
    Endereço IP de front-end	Selecione lb-frontend-IP.
    Pool de back-end	Selecione lb-backend-pool.
    Protocolo	selecione TCP.
    Porta	Insira 80.
    Porta de back-end	Insira 80.
    Investigação de integridade	Selecione Criar novo. Em Nome, insira lb-health-probe. Selecione HTTP em Protocolo. Deixe o restante dos padrões e selecione Salvar.
    Persistência de sessão	Selecione Nenhum.
    Tempo limite de ociosidade (minutos)	Insira 15.
    Habilitar redefinição de TCP	Selecione a caixa de seleção.
    Habilitar IP flutuante	Marcar caixa de seleção.
    SNAT (conversão de endereços de rede de origem) de saída	Mantenha o padrão de (Recomendado) Usar regras de saída para fornecer acesso à Internet aos membros do pool de back-end.

22. Selecione Salvar.

23. Selecione o botão azul Examinar + criar na parte inferior da página.

24. Selecione Criar.

    Observação

    Neste exemplo, criamos um gateway da NAT para fornecer acesso de saída à Internet. A guia de regras de saída na configuração é ignorada, pois como é opcional e não é necessária com o gateway da NAT. Para obter mais informações sobre o gateway da NAT do Azure, confira O que é a NAT da Rede Virtual do Azure? Para obter mais informações sobre as conexões de saída no Azure, confira SNAT (conversão de endereços de rede de origem) para conexões de saída.

Criar máquinas virtuais

Nesta seção, você criará dois grupos de disponibilidade com duas máquinas virtuais por grupo. Esses computadores serão adicionados ao pool de back-end do balanceador de carga durante a criação.

Criar o primeiro conjunto de VMs

1. Selecione + Criar um recurso na seção superior esquerda do portal.

2. Em Novo, selecione Computação>Máquina virtual.

3. Na guia Informações Básicas em Criar uma máquina virtual, insira ou selecione as seguintes informações:

   Configuração	Valor
   Detalhes do projeto
   Subscription	Selecionar sua assinatura
   Resource group	Escolha lb-resource-group.
   Detalhes da instância
   Nome da máquina virtual	Insira lb-VM1.
   Region	Selecione (EUA) Leste dos EUA.
   Opções de disponibilidade	Selecione Conjunto de disponibilidade.
   Conjunto de disponibilidade	Selecione Criar novo. Insira lb-availability-set1 em Nome. Selecione .
   Tipo de segurança	Selecione Computadores virtuais de início confiável.
   Imagem	Selecione Windows Server 2022 Datacenter – x64 Gen2.
   Instância do Azure Spot	Deixe o padrão de desmarcado.
   Tamanho	Selecione um tamanho para a máquina virtual.
   Conta de administrador
   Nome de Usuário	Digite um nome de usuário.
   Senha	Digite uma senha.

4. Selecione a guia Rede ou o botão Avançar: Discos e Avançar: Rede na parte inferior da página.

5. Na guia Rede, insira ou selecione as seguintes informações:

   Configuração	Valor
   Interface de rede
   Rede virtual	Escolha lb-VNet.
   Sub-rede	Selecione backend-subnet.
   IP público	Selecione Nenhum.
   Grupo de segurança de rede da NIC	Selecione Avançado.
   Configurar um grupo de segurança de rede	Ignore esta configuração até que o restante das configurações seja concluído. Conclua depois de Selecionar um pool de back-end.
   Balanceamento de carga
   Opções de balanceamento de carga	Selecione Azure Load Balancer.
   Selecionar um balanceador de carga	Selecione load-balancer.
   Selecionar um pool de back-end	Selecione lb-backend-pool.
   Configurar um grupo de segurança de rede	Selecione Criar novo. Em Criar grupo de segurança de rede, insira lb-NSG em Nome. Em , selecione + Adicionar regra do balanceamento de carga. Em , selecione HTTP. Em , insira 100. Em Nome, insira lb-NSG-rule Selecione Adicionar Selecione OK

6. Selecione a guia Examinar + criar ou clique no botão azul Examinar + criar na parte inferior da página.

7. Selecione Criar.

8. Repita as etapas 1 a 7 para criar a segunda máquina virtual do conjunto. Substitua as configurações da VM pelas seguintes informações:

   Configuração	Valor
   Nome	Insira lb-VM2.
   Conjunto de disponibilidade	Selecione lb-availability-set1.
   Rede Virtual	Escolha lb-VNet.
   Sub-rede	Selecione backend-subnet.
   IP público	Selecione Nenhum.
   Grupo de segurança de rede da NIC	Selecione Avançado.
   Configurar um grupo de segurança de rede	Ignore esta configuração até que o restante das configurações seja concluído. Conclua depois de Selecionar um pool de back-end.
   Opções de balanceamento de carga	Selecione Azure Load Balancer.
   Selecionar um balanceador de carga	Selecione load-balancer.
   Selecionar um pool de back-end	Selecione lb-backend-pool.
   Configurar um grupo de segurança de rede	Escolha lb-NSG.

Criar o segundo conjunto de VMs

1. Selecione + Criar um recurso na seção superior esquerda do portal.

2. Em Novo, selecione Computação>Máquina virtual.

3. Na guia Informações Básicas em Criar uma máquina virtual, insira ou selecione as seguintes informações:

   Configuração	Valor
   Detalhes do projeto
   Subscription	Selecionar sua assinatura
   Resource group	Escolha lb-resource-group.
   Detalhes da instância
   Nome da máquina virtual	Insira lb-VM3.
   Region	Selecione (EUA) Leste dos EUA.
   Opções de disponibilidade	Selecione Conjunto de disponibilidade.
   Conjunto de disponibilidade	Selecione Criar novo. Insira lb-availability-set2 em Nome. Selecione .
   Tipo de segurança	Selecione Computadores virtuais de início confiável.
   Imagem	Selecione Windows Server 2022 Datacenter – x64 Gen2.
   Instância do Azure Spot	Deixe o padrão de desmarcado.
   Tamanho	Selecione um tamanho para a máquina virtual.
   Conta de administrador
   Nome de Usuário	Digite um nome de usuário.
   Senha	Digite uma senha.

4. Selecione a guia Rede ou o botão Avançar: Discos e Avançar: Rede na parte inferior da página.

5. Na guia Rede, insira ou selecione as seguintes informações:

   Configuração	Valor
   Interface de rede
   Rede virtual	Escolha lb-VNet.
   Sub-rede	Selecione backend-subnet.
   IP público	Selecione Nenhum.
   Grupo de segurança de rede da NIC	Selecione Avançado.
   Configurar um grupo de segurança de rede	Ignore esta configuração até que o restante das configurações seja concluído. Conclua depois de Selecionar um pool de back-end.
   Balanceamento de carga
   Opções de balanceamento de carga	Selecione Azure Load Balancer.
   Selecionar um balanceador de carga	Selecione load-balancer.
   Selecionar um pool de back-end	Selecione lb-backend-pool.
   Configurar um grupo de segurança de rede	Escolha lb-NSG.

6. Selecione a guia Examinar + criar ou clique no botão azul Examinar + criar na parte inferior da página.

7. Selecione Criar.

8. Repita as etapas 1 a 7 para criar a segunda máquina virtual do conjunto. Substitua as configurações da VM pelas seguintes informações:

   Configuração	Valor
   Nome	Insira lb-VM4.
   Conjunto de disponibilidade	Selecione lb-availability-set2.
   Rede Virtual	Escolha lb-VM3.
   Grupo de segurança de rede da NIC	Selecione Avançado.
   Configurar um grupo de segurança de rede	Ignore esta configuração até que o restante das configurações seja concluído. Conclua depois de Selecionar um pool de back-end.
   Opções de balanceamento de carga	Selecione Azure Load Balancer.
   Selecionar um balanceador de carga	Selecione load-balancer.
   Selecionar um pool de back-end	Selecione lb-backend-pool.
   Configurar um grupo de segurança de rede	Escolha lb-NSG.

Instalar o IIS

Nesta seção, você usará o host do Azure Bastion criado anteriormente para se conectar às máquinas virtuais e instalar o IIS.

1. Na caixa de pesquisa na parte superior do portal insira Máquina virtual.

2. Selecione Máquinas virtuais nos resultados da pesquisa.

3. Escolha lb-VM1.

4. Em Conteúdo no menu do lado esquerdo, selecione Executar comando > RunPowerShellScript.

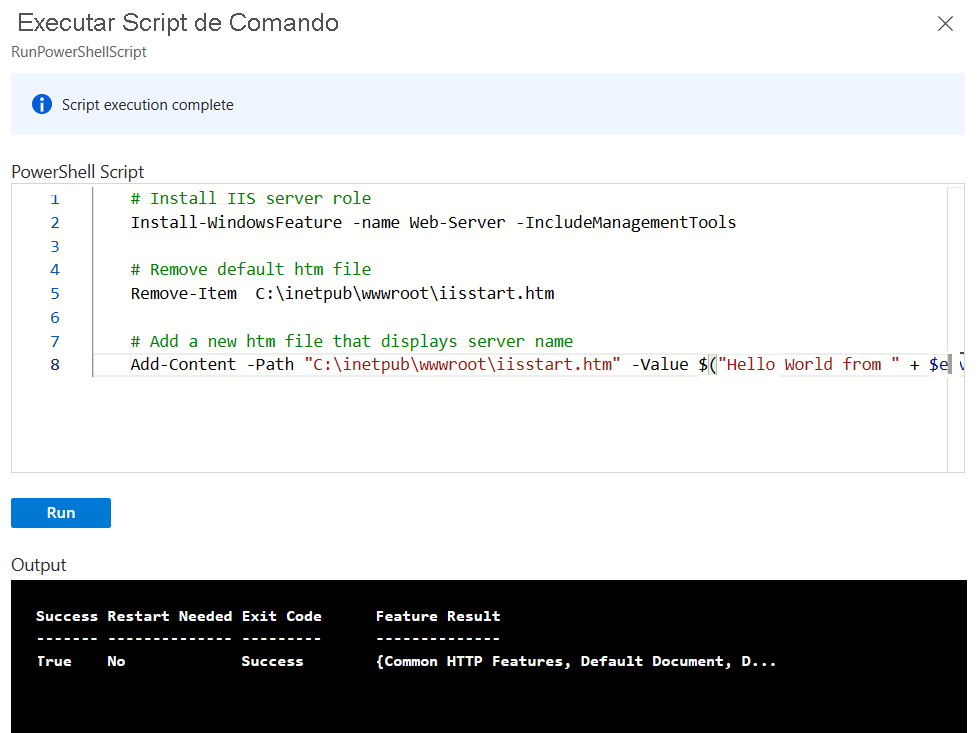

5. Na janela Script do PowerShell, adicione os seguintes comandos a:

   • Instalar o servidor IIS
   • Remover o arquivo padrão iisstart.htm
   • Adicionar um novo arquivo iisstart.htm que exiba o nome da VM:

    # Install IIS server role
    Install-WindowsFeature -name Web-Server -IncludeManagementTools

    # Remove default htm file
    Remove-Item  C:\inetpub\wwwroot\iisstart.htm

    # Add a new htm file that displays server name
    Add-Content -Path "C:\inetpub\wwwroot\iisstart.htm" -Value $("Hello World from " + $env:computername)


6. Selecione Executar e aguarde a conclusão do comando.



7. Repita as etapas 1 a 8 para lb-VM2, lb-VM3 e lb-VM4.

Testar o balanceador de carga

Nesta seção, você descobrirá o endereço IP público do balanceador de carga. Você usará o endereço IP para testar a operação do balanceador de carga.

1. Na caixa de pesquisa na parte superior do portal, insira IP público.

2. Selecione Endereços IP públicos nos resultados da pesquisa.

3. Selecione lb-Public-IP.

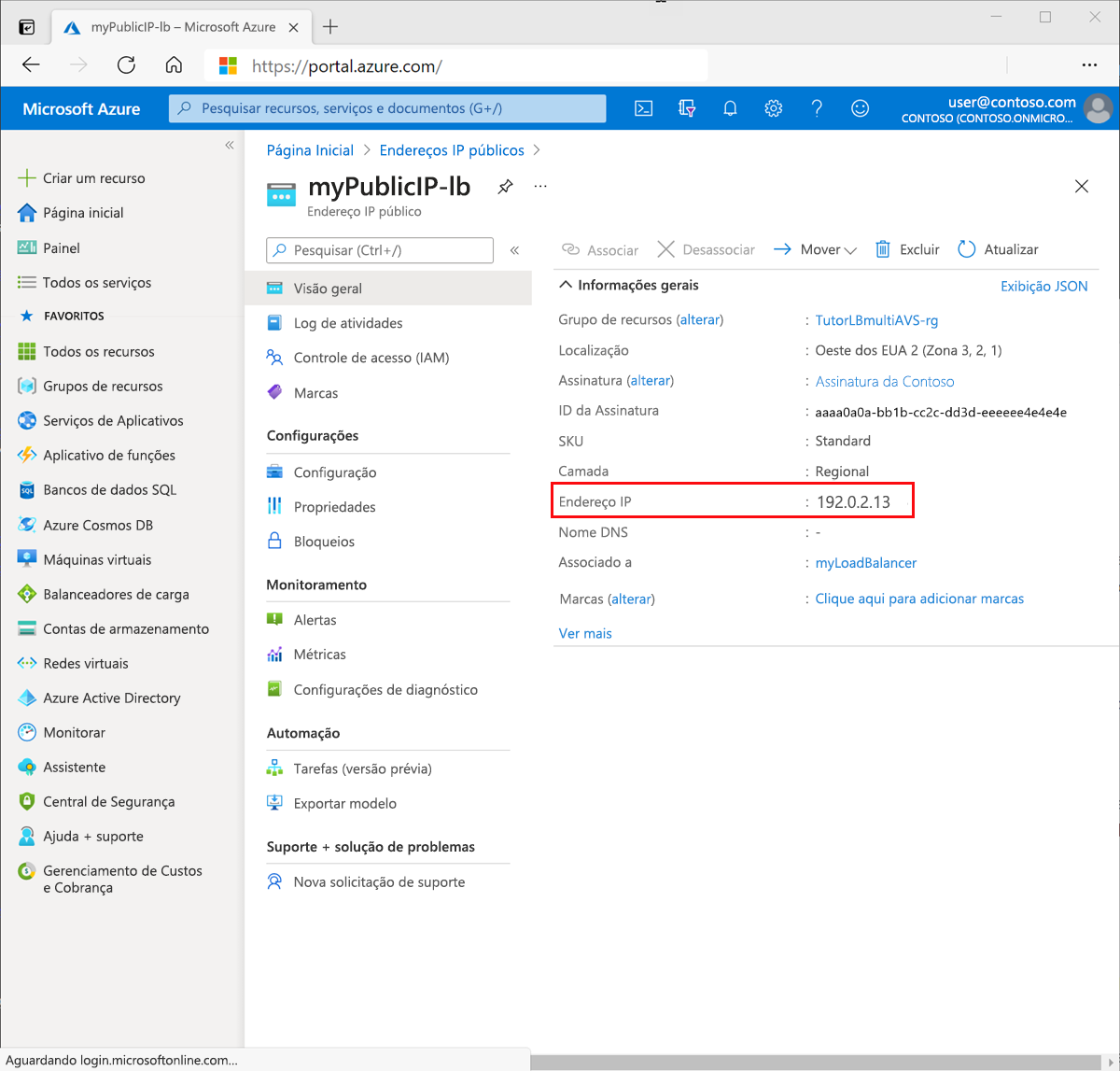

4. Anote o endereço IP público listado em Endereço IP na página Visão geral de lb-Public-IP:



5. Abra o navegador da Web e insira o endereço IP público na barra de endereços:



6. Selecione Atualizar no navegador para ver o tráfego balanceado para as outras máquinas virtuais no pool de back-end.

Limpar os recursos

Se não quiser continuar usando este aplicativo, exclua o balanceador de carga e os recursos de suporte com as seguintes etapas:

1. Na caixa de pesquisa na parte superior do portal, insira Grupo de recursos.
2. Selecione Grupos de recursos nos resultados da pesquisa.
3. Escolha lb-resource-group.
4. Na página de visão geral do lb-resource-group, selecione Excluir grupo de recursos.
5. Escolha Aplicar a exclusão forçada das Máquinas virtuais e dos Conjuntos de dimensionamento de máquinas virtuais selecionados.
6. Insira lb-resource-group em Insira o nome do grupo de recursos para confirmar a exclusão.
7. Selecione Excluir.

Próximas etapas

Neste tutorial, você:

• Criada uma rede virtual e um grupo de segurança de rede.
• Criou um Azure Standard Load Balancer.
• Criou dois conjuntos de disponibilidade com duas máquinas virtuais por conjunto.
• Instalou o IIS e testou o balanceador de carga.

Prossiga para o próximo artigo para saber como criar um Azure Load Balancer entre regiões:

Criar um balanceador de carga entre regiões
