Crie e execute pipelines de machine learning usando componentes com a CLI do Azure Machine Learning

APLICA-SE A:Extensão de ML da CLI do Azurev2 (atual)

Neste artigo, você aprenderá a criar e executar pipelines de machine learning usando a CLI do Azure e componentes. Você pode criar pipelines sem usar componentes, mas os componentes fornecem flexibilidade e habilitam a reutilização. Os pipelines do Azure Machine Learning podem ser definidos em YAML e executados na CLI, criados em Python ou compostos no designer do estúdio do Azure Machine Learning por meio de uma interface de arrastar e soltar. Este artigo se concentra na CLI.

Pré-requisitos

Leitura prévia sugerida

Crie seu primeiro pipeline com componentes

Primeiro, você criará um pipeline com componentes usando um exemplo. Isso lhe dá uma impressão inicial de como é um pipeline e um componente no Azure Machine Learning.

No diretório cli/jobs/pipelines-with-components/basics do repositório azureml-examples, vá para o subdiretório 3b_pipeline_with_data. Há três tipos de arquivos nesse diretório. Esses são os arquivos que você precisa criar ao criar seu próprio pipeline.

  • pipeline.yml. Esse arquivo YAML define o pipeline de machine learning. Ele descreve como dividir uma tarefa de aprendizado de máquina completa em um fluxo de trabalho de várias etapas. Por exemplo, considere a tarefa simples de machine learning de usar dados históricos para treinar um modelo de previsão de vendas. Talvez você queira criar um fluxo de trabalho sequencial que contenha etapas de processamento de dados, treinamento de modelo e avaliação de modelo. Cada etapa é um componente que tem uma interface bem definida e pode ser desenvolvido, testado e otimizado de forma independente. O YAML do pipeline também define como as etapas secundárias se conectam a outras etapas no pipeline. Por exemplo, a etapa de treinamento do modelo gera um arquivo de modelo e o arquivo de modelo é passado para uma etapa de avaliação de modelo.

  • component.yml. Esses arquivos YAML definem os componentes. Elas contêm as seguintes informações:

    • Metadados: Nome, nome de exibição, versão, descrição, tipo e assim por diante. Os metadados ajudam a descrever e gerenciar o componente.
    • Interface: entradas e saídas. Por exemplo, um componente de treinamento de modelo usa dados de treinamento e número de épocas como entrada e gera um arquivo de modelo treinado como saída. Depois que a interface for definida, diferentes equipes poderão desenvolver e testar o componente de forma independente.
    • Comando, código e ambiente: o comando, o código e o ambiente para executar o componente. O comando é o comando shell para executar o componente. O código geralmente se refere a um diretório de código-fonte. O ambiente pode ser um ambiente do Azure Machine Learning (curado ou criado pelo cliente), uma imagem Docker ou um ambiente conda.
  • component_src. Estes são os diretórios de código-fonte para componentes específicos. Eles contêm o código-fonte executado no componente. Você pode usar seu idioma preferido, incluindo Python, R e outros. O código deve ser executado por um comando de shell. O código-fonte pode usar algumas entradas da linha de comando do shell para controlar como essa etapa é executada. Por exemplo, uma etapa de treinamento pode usar dados de treinamento, taxa de aprendizado e o número de épocas para gerenciar o processo de treinamento. O argumento de um comando de shell é usado para passar entradas e saídas para o código.

Agora você criará um pipeline usando o 3b_pipeline_with_data exemplo. Cada arquivo é explicado mais adiante nas seções a seguir.

Primeiro, liste os recursos de computação disponíveis usando o seguinte comando:

az ml compute list

Se você não o tiver, crie um cluster chamado cpu-cluster executando este comando:

Observação

Ignore esta etapa para usar a computação sem servidor.

az ml compute create -n cpu-cluster --type amlcompute --min-instances 0 --max-instances 10

Agora, crie um trabalho de pipeline definido no arquivo pipeline.yml executando o comando a seguir. O destino de computação será referenciado no arquivo pipeline.yml como azureml:cpu-cluster. Se o destino de computação usar um nome diferente, lembre-se de atualizá-lo no arquivo pipeline.yml.

az ml job create --file pipeline.yml

Você deverá receber um dicionário JSON com informações sobre o trabalho do pipeline, incluindo:

Chave Descrição
name O nome baseado em GUID do trabalho.
experiment_name O nome sob o qual os trabalhos serão organizados no Estúdio.
services.Studio.endpoint Uma URL para monitorar e revisar o trabalho do pipeline.
status O status do trabalho. Provavelmente será Preparing neste momento.

Vá para a URL services.Studio.endpoint para ver uma visualização do pipeline.

Captura de tela de uma visualização do pipeline.

Entender a definição de pipeline YAML

Agora você examinará a definição de pipeline no arquivo 3b_pipeline_with_data/pipeline.yml .

Observação

Para usar a computação sem servidor, substitua default_compute: azureml:cpu-cluster por default_compute: azureml:serverless neste arquivo.

$schema: https://azuremlschemas.azureedge.net/latest/pipelineJob.schema.json
type: pipeline

display_name: 3b_pipeline_with_data
description: Pipeline with 3 component jobs with data dependencies

settings:
  default_compute: azureml:cpu-cluster

outputs:
  final_pipeline_output:
    mode: rw_mount

jobs:
  component_a:
    type: command
    component: ./componentA.yml
    inputs:
      component_a_input:
        type: uri_folder
        path: ./data

    outputs:
      component_a_output:
        mode: rw_mount
  component_b:
    type: command
    component: ./componentB.yml
    inputs:
      component_b_input: ${{parent.jobs.component_a.outputs.component_a_output}}
    outputs:
      component_b_output:
        mode: rw_mount
  component_c:
    type: command
    component: ./componentC.yml
    inputs:
      component_c_input: ${{parent.jobs.component_b.outputs.component_b_output}}
    outputs:
      component_c_output: ${{parent.outputs.final_pipeline_output}}
      #  mode: upload

A tabela a seguir descreve os campos mais usados do esquema YAML do pipeline. Para saber mais, confira o esquema YAML de pipeline completo.

Chave Descrição
type Obrigatório. O tipo de trabalho. Deve ser pipeline para trabalhos de pipeline.
display_name Nome de exibição do trabalho de pipeline na interface do estúdio. Editável na interface do estúdio. Não precisa ser exclusivo em todos os trabalhos do espaço de trabalho.
jobs Obrigatório. Um dicionário do conjunto de trabalhos individuais a serem executados como etapas no pipeline. Esses trabalhos são considerados trabalhos filho do trabalho do pipeline pai. Na versão atual, os tipos de trabalho com suporte no pipeline são command e sweep.
inputs Um dicionário de entradas para o trabalho de pipeline. A chave é um nome para a entrada dentro do contexto do trabalho e o valor é o valor de entrada. Você pode referenciar essas entradas de pipeline pelas entradas de um trabalho de etapa individual no pipeline usando a expressão ${{ parent.inputs.<input_name> }}.
outputs Um dicionário de configurações de saída do trabalho de pipeline. A chave é um nome para a saída no contexto do trabalho e o valor é a configuração de saída. Você pode referenciar essas saídas de pipeline pelas saídas de um trabalho de etapa individual no pipeline usando a expressão ${{ parents.outputs.<output_name> }}.

O exemplo de 3b_pipeline_with_data contém um pipeline de três etapas.

  • As três etapas são definidas em jobs. Todas as três etapas são do tipo command. A definição de cada etapa está em um arquivo correspondente component*.yml . Você pode ver os arquivos YAML do componente no diretório 3b_pipeline_with_data . componentA.yml é descrito na próxima seção.
  • Esse pipeline tem dependência de dados, o que é comum em pipelines reais. O componente A obtém a entrada de dados de uma pasta local em ./data (linhas 18-21) e passa sua saída para o componente B (linha 29). A saída do componente A pode ser referenciada como ${{parent.jobs.component_a.outputs.component_a_output}}.
  • default_compute define a computação padrão para o pipeline. Se um componente em jobs definir uma computação diferente, as configurações específicas do componente serão respeitadas.

Captura de tela do pipeline com o exemplo de dados.

Ler e gravar dados em um pipeline

Um cenário comum é ler e gravar dados em um pipeline. No Azure Machine Learning, você usa o mesmo esquema para ler e gravar dados para todos os tipos de trabalhos (trabalhos de pipeline, trabalhos de comando e trabalhos de varredura). A seguir estão exemplos de uso de dados em pipelines para cenários comuns:

Entender o YAML de definição do componente

Este é o arquivo componentA.yml , um exemplo de YAML que define um componente:

$schema: https://azuremlschemas.azureedge.net/latest/commandComponent.schema.json
type: command

name: component_a
display_name: componentA
version: 1

inputs:
  component_a_input:
    type: uri_folder

outputs:
  component_a_output:
    type: uri_folder

code: ./componentA_src

environment:
  image: python

command: >-
  python hello.py --componentA_input ${{inputs.component_a_input}} --componentA_output ${{outputs.component_a_output}}

Esta tabela define os campos mais usados do componente YAML. Para saber mais, consulte o esquema YAML de componente completo.

Chave Descrição
name Obrigatório. O nome do componente. Ele deve ser exclusivo no espaço de trabalho do Azure Machine Learning. Ele deve começar com uma letra minúscula. Letras minúsculas, números e sublinhados (_) são permitidos. O comprimento máximo é de 255 caracteres.
display_name Nome de exibição do componente na interface do usuário do estúdio. Ele não precisa ser exclusivo dentro do ambiente de trabalho.
command Obrigatório. O comando a ser executado.
code O caminho local para o diretório do código-fonte a ser carregado e usado para o componente.
environment Obrigatório. O ambiente usado para executar o componente.
inputs Um dicionário de entradas de componentes. A chave é um nome para a entrada dentro do contexto do componente e o valor é a definição de entrada do componente. Você pode referenciar entradas no comando usando a ${{ inputs.<input_name> }} expressão.
outputs Um dicionário de saídas de componentes. A chave é um nome para a saída dentro do contexto do componente e o valor é a definição de saída do componente. Você pode referenciar saídas no comando usando a ${{ outputs.<output_name> }} expressão.
is_deterministic Se será necessário reutilizar o resultado do trabalho anterior se as entradas do componente não forem alteradas. O valor padrão é true. Essa configuração também é conhecida como reutilização por padrão. O cenário comum quando definido false é forçar o recarregamento de dados do armazenamento em nuvem ou de uma URL.

No exemplo em 3b_pipeline_with_data/componentA.yml, o componente A tem uma entrada de dados e uma saída de dados, que podem ser conectadas a outras etapas no pipeline pai. Todos os arquivos na seção code do componente YAML serão carregados no Azure Machine Learning quando o trabalho de pipeline for enviado. Neste exemplo, os arquivos ./componentA_src abaixo serão carregados. (Linha 16 em componentA.yml.) Você pode ver o código-fonte carregado na interface do usuário do estúdio: clique duas vezes na etapa componentA no grafo e vá para a guia Código , conforme mostrado na captura de tela a seguir. Você pode ver que é um script hello-world que faz uma impressão simples e grava a data e hora atuais no caminho componentA_output. O componente usa entrada e fornece saída por meio da linha de comando. É tratado em hello.py via argparse.

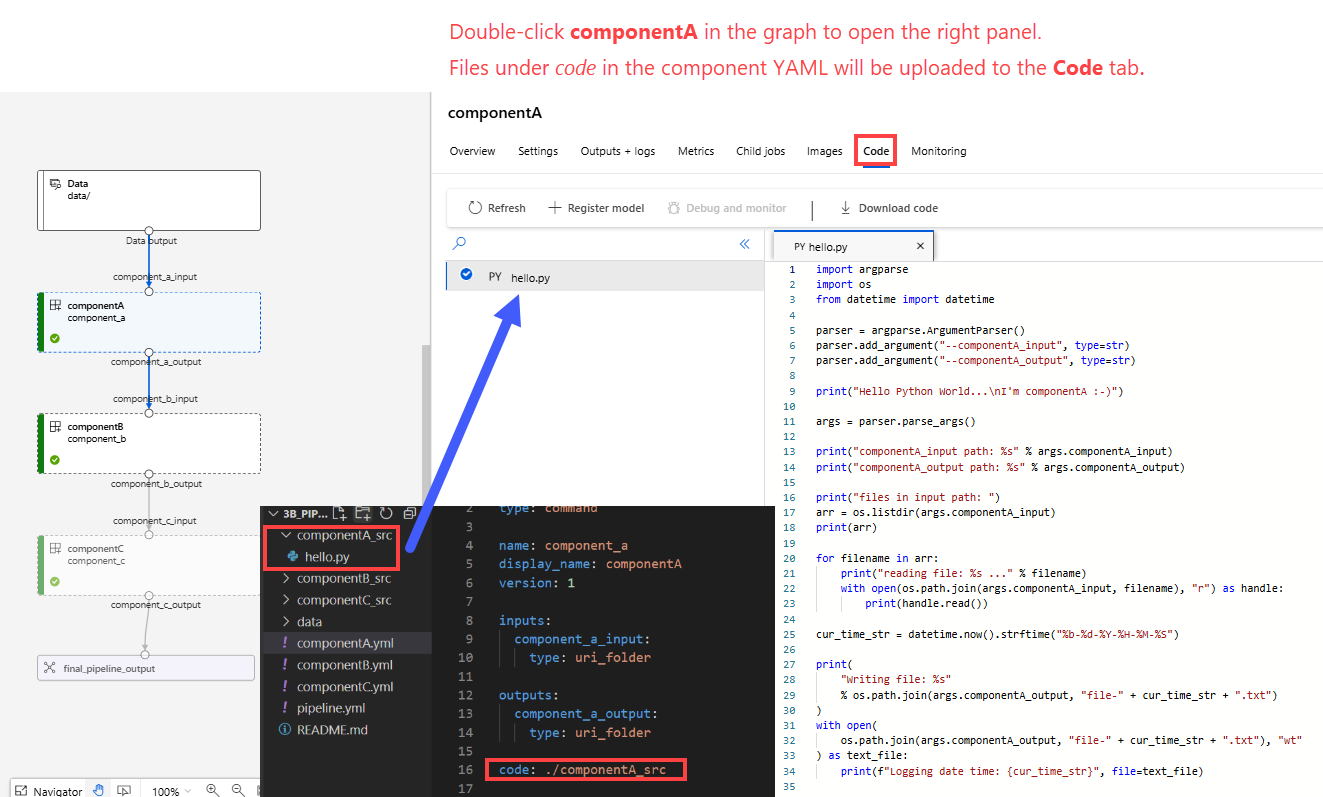

Captura de tela do pipeline com exemplo de dados. Mostra o componente A.

Entrada e saída

A entrada e a saída definem a interface de um componente. A entrada e a saída podem ser valores literais (do tipo string, numberou integer) ou booleanum objeto que contém um esquema de entrada.

A entrada Objeto (do tipo uri_file, uri_folder, mltable, mlflow_model ou custom_model) pode se conectar a outras etapas no trabalho de pipeline pai para passar dados/modelos para outras etapas. No gráfico do pipeline, a entrada do tipo objeto é exibida como um ponto de conexão.

Entradas de valor literal (string, number, , integer) booleansão os parâmetros que você pode passar para o componente em runtime. Você pode adicionar um valor padrão de entradas literais no default campo. Para os tipos number e integer, você também pode adicionar valores mínimos e máximos usando os campos min e max. Se o valor de entrada for menor que o mínimo ou mais do que o máximo, o pipeline falhará na validação. A validação ocorre antes de enviar um trabalho de pipeline, o que pode economizar tempo. A validação funciona para a CLI, o SDK do Python e a interface do usuário do Designer. A captura de tela a seguir mostra um exemplo de validação na interface do usuário do Designer. Da mesma forma, você pode definir valores permitidos em enum campos.

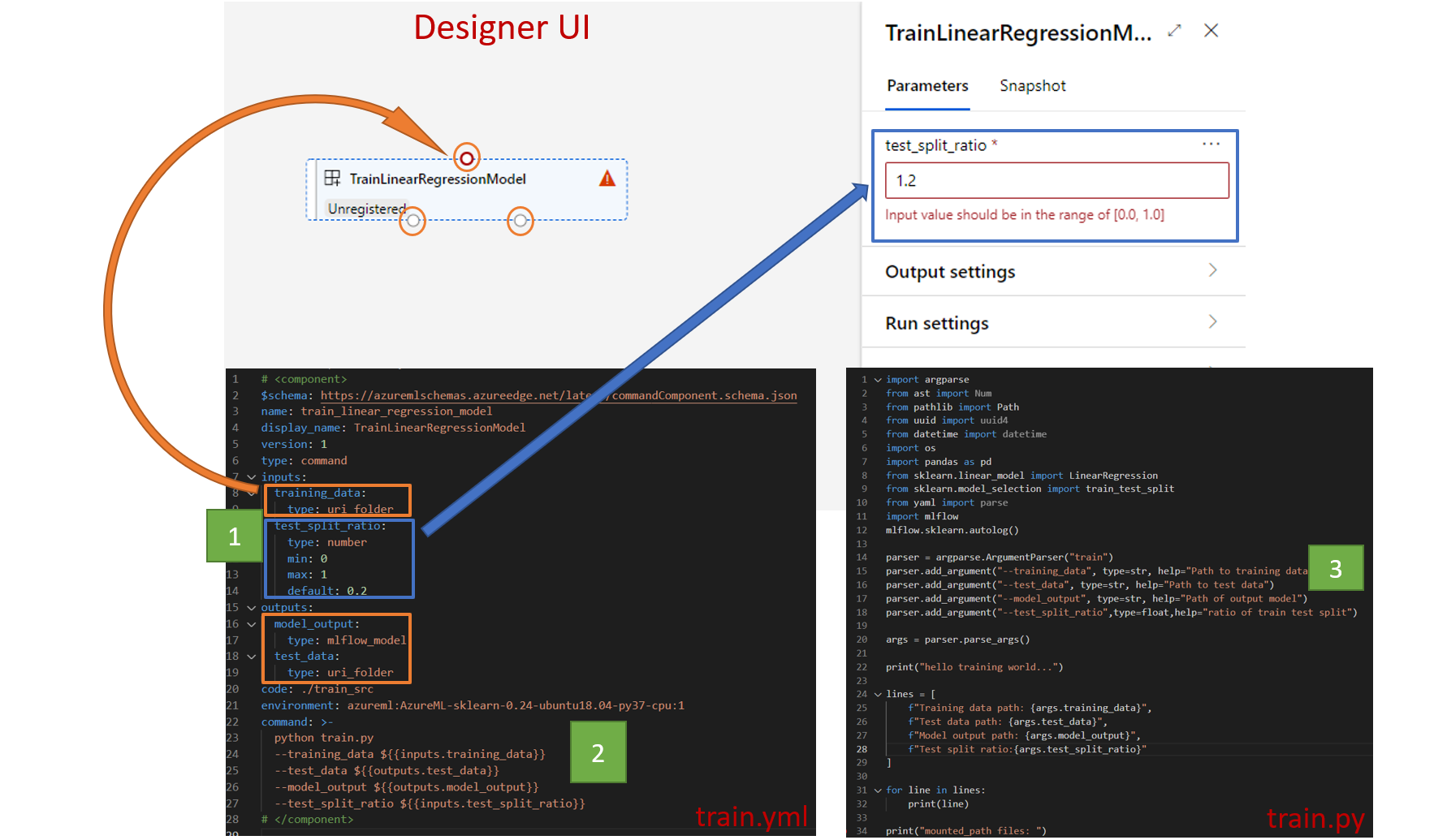

Captura de tela da entrada e da saída do componente do modelo de regressão linear do trem.

Se você quiser adicionar uma entrada a um componente, precisará fazer edições em três locais:

  • O campo inputs no YAML do componente.
  • O campo command no YAML do componente.
  • No código-fonte do componente que processa a entrada de linha de comando.

Esses locais são marcados com caixas verdes na captura de tela anterior.

Para saber mais sobre entradas e saídas, consulte Gerenciar entradas e saídas para componentes e pipelines.

Ambientes

O ambiente é o ambiente no qual o componente é executado. Pode ser um ambiente do Azure Machine Learning (pré-configurado ou personalizado), uma imagem do Docker ou um ambiente conda. Veja os seguintes exemplos:

Registrar um componente para reutilização e compartilhamento

Embora alguns componentes sejam específicos para um pipeline específico, o benefício real dos componentes vem da reutilização e do compartilhamento. Você pode registrar um componente no workspace do Machine Learning para disponibilizá-lo para reutilização. Os componentes registrados dão suporte ao controle de versão automático para que você possa atualizar o componente, mas verifique se os pipelines que exigem uma versão mais antiga continuarão funcionando.

No repositório azureml-examples, vá para o cli/jobs/pipelines-with-components/basics/1b_e2e_registered_components diretório.

Para registrar um componente, use o comando az ml component create:

az ml component create --file train.yml
az ml component create --file score.yml
az ml component create --file eval.yml

Depois que esses comandos são executados, você pode ver os componentes no estúdio, em Assets>Componentes:

Uma captura de tela do estúdio. Ela mostra os componentes registrados.

Selecione um componente. Você verá informações detalhadas para cada versão do componente.

A guia Detalhes mostra informações básicas como o nome do componente, quem o criou e a versão. Há campos editáveis para Marcas e Descrição. Você pode usar tags para adicionar palavras-chave para busca. O campo de descrição dá suporte à formatação markdown. Você deve usá-lo para descrever a funcionalidade do componente e o uso básico.

Na guia Trabalhos , você verá o histórico de todos os trabalhos que usam o componente.

Use componentes registrados em um arquivo YAML do trabalho do pipeline

Agora você usará 1b_e2e_registered_components como exemplo de como usar o componente registrado no YAML do pipeline. Vá para o 1b_e2e_registered_components diretório e abra o pipeline.yml arquivo. As chaves e os valores nos campos inputs e outputs são semelhantes aos já discutidos. A única diferença significativa é o valor dos campos component nas entradas jobs.<job_name>.component. O valor component está na forma azureml:<component_name>:<component_version>. A train-job definição, por exemplo, especifica que a versão mais recente do componente my_train registrado deve ser usada:

type: command
component: azureml:my_train@latest
inputs:
  training_data:
    type: uri_folder
    path: ./data
  max_epocs: ${{parent.inputs.pipeline_job_training_max_epocs}}
  learning_rate: ${{parent.inputs.pipeline_job_training_learning_rate}}
  learning_rate_schedule: ${{parent.inputs.pipeline_job_learning_rate_schedule}}
outputs:
  model_output: ${{parent.outputs.pipeline_job_trained_model}}
services:
  my_vscode:

Gerenciar componentes

Você pode verificar os detalhes do componente e gerenciar componentes usando a CLI v2. Use az ml component -h para obter instruções detalhadas sobre comandos de componente. A seguinte tabela lista todas os comandos disponíveis. Veja mais exemplos na referência da CLI do Azure.

Comando Descrição
az ml component create Crie um componente.
az ml component list Liste os componentes em uma área de trabalho.
az ml component show Mostrar os detalhes de um componente.
az ml component update Atualizar um componente. Apenas alguns campos (descrição, display_name) dão suporte à atualização.
az ml component archive Arquive um contêiner de componentes.
az ml component restore Restaurar um componente arquivado.
