Monitoramento serial

Visão geral

O Monitor Serial permite que os usuários configurem, monitorem e se comuniquem com portas seriais.

Visual Studio

A janela é dividida em duas seções. A seção superior mostra o modo de monitoramento (serial), a porta (porta COM virtual COM3), a taxa de transmissão (115200), a extremidade da linha (Nenhuma) e um botão Parar monitoramento. A seção inferior mostra as mensagens, consistindo em quatro linhas do texto Hello, World!

Funcionalidades

• Monitorar uma porta serial: escolha o botão Iniciar Monitoramento ou Parar Monitoramento para controlar se deseja monitorar os dados provenientes da porta.
• Enviar dados para uma porta serial: insira texto no campo de texto na parte inferior da exibição. Use a tecla Enter ou escolha o botão de seta Enviar mensagem para enviar os dados.
• Limpar a saída do Monitor Serial: escolha o botão Limpar Saída para limpar o campo de texto de dados de entrada.
• Enviar sinais de controle predefinidos: use o botão de divisão ao lado do campo de entrada para enviar sinais de controle predefinidos (Ctrl+C, Ctrl+D, Ctrl+X e Ctrl+Z).
• Definir configurações de conexão do Monitor Serial e da porta: consulte a tabela a seguir para saber mais sobre as configurações fornecidas pelo Monitor Serial.

Configurações configuráveis

Configurações	Descrição	Uso	Opções disponíveis
Porta	Portas que estão ativamente conectadas a um dispositivo	Usar o menu suspenso Porta	Dispositivos compatíveis com porta serial conectados à máquina
Taxa de transmissão	Frequência na qual o monitor tenta se comunicar com o dispositivo conectado	Usar o menu suspenso Taxa de transmissão	300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 74880, 115200, 230000, 250000
Fim de linha	A linha que termina a ser usada em mensagens enviadas ao dispositivo conectado	Usar o menu suspenso Fim de linha	Nenhum, LF, CR, CRLF
Timestamp	Adiciona carimbos de data/hora à saída de dados recebidos da porta conectada	Usar o botão de alternância de carimbo de data/hora	Ligar/Desligar
Rolagem automática	Se o novo conteúdo proveniente da porta conectada deve ser rolado automaticamente	Usar o botão de alternância de rolagem automática	Ligar/Desligar
Reconexão Automática	Permite a reconexão automática e o monitoramento de portas selecionadas desconectadas	Use o botão de alternância de reconexão automática no modo Serial	Ligar/Desligar
Decodificador de mensagens	Pode selecionar o tipo de codificação para mensagens enviadas para a porta serial	Usar a lista suspensa de codificação de mensagens no modo serial	Texto (utf8), Hex, Binário
Bits de dados	Pode selecionar quantos bits de dados são usados para a conexão de porta serial	Use o menu suspenso Bits de dados nas configurações adicionais	5, 6, 7, 8
Parar bits	Pode selecionar quantos bits de parada são usados para a conexão de porta serial	Use o menu suspenso Parar bits nas configurações adicionais	1, 1.5, 2
Paridade	Pode selecionar qual paridade é usada para a conexão de porta serial	Use o menu suspenso Paridade nas configurações adicionais	Nenhum, Ímpar, Par, Marcos, Espaço
Registro de arquivos	Permite a capacidade de registrar a saída em um arquivo	Use o botão de alternância de log de arquivo, bem como o botão Escolher diretório de arquivos de log para escolher o diretório desejado nas configurações adicionais	Ligar/Desligar

Visual Studio Code

A janela é dividida em duas seções. A seção superior mostra o modo de monitoramento (serial), a porta (porta COM virtual COM3), a taxa de transmissão (115200), a extremidade da linha (Nenhuma) e um botão Parar monitoramento. A seção inferior onde as mensagens são exibidas está vazia.

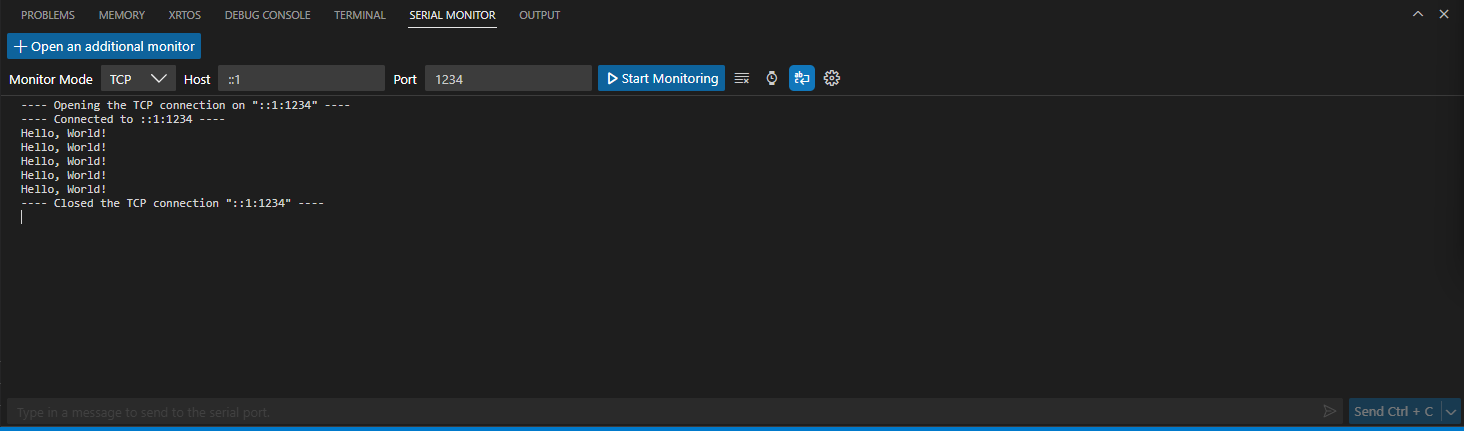

A janela é dividida em duas seções. A seção superior mostra o modo de monitoramento (TCP), Host (::1), Porta (1234) e um botão Iniciar monitoramento. A seção inferior mostra as mensagens, começando com "Abrindo a conexão TCP em ::1:1234. Em seguida, conectado a ::1:1234. Em seguida, cinco linhas do texto Olá, Mundo!. Em seguida, fechou a conexão TCP ::1:1234.

Funcionalidades

• Alterne o modo de monitor serial: escolha Serial ou TCP na lista suspensa Modo de monitor.
• Monitorar uma porta serial/tcp: escolha o botão Iniciar Monitoramento ou Parar Monitoramento para controlar se deseja monitorar os dados provenientes da porta.
• Monitore várias portas serial/tcp ao mesmo tempo: pressione o botão Abrir um monitor adicional para abrir outro monitor .
• Enviar dados para uma porta serial/tcp: insira texto no campo de texto na parte inferior da exibição. Use a tecla Enter ou escolha o botão de seta Enviar mensagem para enviar os dados. Ao enviar dados hexadecimais ou binários, os bytes são separados automaticamente por espaços.
• Limpar a saída do Monitor Serial: escolha o botão Limpar Saída para limpar o campo de texto de dados de entrada.
• Enviar sinais de controle predefinidos: use o botão de divisão ao lado do campo de entrada para enviar sinais de controle predefinidos (Ctrl+C, Ctrl+D, Ctrl+X e Ctrl+Z).
• Definir o Monitor Serial e as configurações de conexão: consulte a tabela a seguir para saber mais sobre as configurações fornecidas pelo Monitor Serial.
• Limpar a saída do Monitor Serial: escolha o botão Limpar Saída para limpar o campo de texto de dados de entrada.
• Enviar sinais de controle predefinidos: use o botão de divisão ao lado do campo de entrada para enviar sinais de controle predefinidos (Ctrl+C, Ctrl+D, Ctrl+X e Ctrl+Z).

Configurações configuráveis

Configurações	Descrição	Uso	Opções disponíveis
Porta	Portas que estão ativamente conectadas a um dispositivo	Usar o menu suspenso Porta no modo Serial	Dispositivos compatíveis com porta serial conectados à máquina
Taxa de transmissão	Frequência na qual o monitor tenta se comunicar com o dispositivo conectado	Usar o menu suspenso Baud Rate no modo Serial	300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 74880, 115200, 230000, 250000
Host	Nome do seu endereço de host	Use a caixa de texto Host para inserir o nome do host no modo TCP	Qualquer cadeia de caracteres que corresponda a um host válido
Porta	O número da porta do seu endereço	Usar a caixa de texto Porta no modo TCP	Qualquer porta TCP válida
Fim de linha	A linha que termina a ser usada em mensagens enviadas ao dispositivo conectado	Usar a lista suspensa Terminação de linha no modo serial	Nenhum, LF, CR, CRLF
DTR	Permite que a linha de saída DTR COM seja definida manualmente	Usar a caixa de seleção DTR	Verdadeiro/Falso
RTS	Permite que a linha de saída RTS COM seja definida manualmente	Usar a caixa de seleção RTS	Verdadeiro/Falso
Timestamp	Adiciona carimbos de data/hora à saída de dados recebidos da porta conectada	Usar o botão de alternância de carimbo de data/hora	Ligar/Desligar
Rolagem automática	Se o novo conteúdo proveniente da porta conectada deve ser rolado automaticamente	Usar o botão de alternância de rolagem automática	Ligar/Desligar
Reconexão Automática	Permite a reconexão automática e o monitoramento de portas selecionadas desconectadas	Usar o botão de alternância de reconexão automática	Ligar/Desligar
Eco de mensagens	Permite a capacidade de eco / não eco mensagens que você envia	Usar o botão de alternância de eco de mensagem	Ligar/Desligar
Decodificador de mensagens	Pode selecionar o tipo de codificação para mensagens enviadas para a porta serial	Usar a lista suspensa de codificação de mensagens	Texto (utf8), Hex, Binário
Bits de dados	Pode selecionar quantos bits de dados são usados para a conexão de porta serial	Use o menu suspenso Bits de dados nas configurações adicionais	5, 6, 7, 8
Parar bits	Pode selecionar quantos bits de parada são usados para a conexão de porta serial	Use o menu suspenso Parar bits nas configurações adicionais	1, 1.5, 2
Paridade	Pode selecionar qual paridade é usada para a conexão de porta serial	Use o menu suspenso Paridade nas configurações adicionais	Nenhum, Ímpar, Par, Marcos, Espaço
Registro de arquivos	Permite a capacidade de registrar a saída em um arquivo	Use o botão de alternância de log de arquivo, bem como o botão Escolher diretório de arquivos de log para escolher o diretório desejado nas configurações adicionais	Ligar/Desligar
Saída de fio serial (SWO)	Pode ativar a decodificação SWO (Serial Wire Output)	Use a alternância Saída de fio serial nas configurações adicionais no modo TCP	Ligar/Desligar
