Criar uma solução ER para imprimir etiquetas ZPL

Este artigo explica como um usuário no administrador do sistema, no desenvolvedor de relatórios eletrônicos ou na função consultor funcional de relatórios eletrônicos pode configurar parâmetros da estrutura Relatório Eletrônico (ER), criar as configurações de ER necessárias de uma nova solução ER para acessar os dados do sistema de gerenciamento de depósito e gerar etiquetas de localização de depósito personalizado no formato da Linguagem de Programação Zebra (ZPL) II. Essas etapas podem ser concluídas na empresa USRT.

Cenário de negócios

Você representa uma empresa que implementou o Warehouse Management no Microsoft Dynamics 365 Finance. Cada local do depósito deve ser rotulado com uma etiqueta autocolante que inclui um código de barras. Os trabalhadores de depósito usarão leitores de código de barras para ler os códigos de barras.

Todos os locais de depósito foram rotulados no escopo de atividades de pré-ativação. No entanto, você também deve ser capaz de imprimir etiquetas de localização de depósito sob demanda, caso as etiquetas existentes sejam danificadas ou as prateleiras de depósito sejam reconfiguradas. Usando a funcionalidade ER recém-liberada, você pode configurar uma nova solução ER que permita a um supervisor de depósito imprimir etiquetas diretamente em uma impressora de etiquetas térmica.

Configurar a estrutura de ER

Siga as etapas em Configurar a estrutura de ER para configurar o conjunto mínimo de parâmetros de ER. Você deve concluir essa configuração antes de começar a usar a estrutura de ER para criar uma nova solução ER.

Criar um modelo de dados de domínio específico

Criar uma nova configuração de ER que contenha um componente de modelo de dados para o domínio de gerenciamento de depósito. Esse modelo de dados será usado como uma fonte de dados depois, quando você criar um formato ER para gerar etiquetas de localização de depósito.

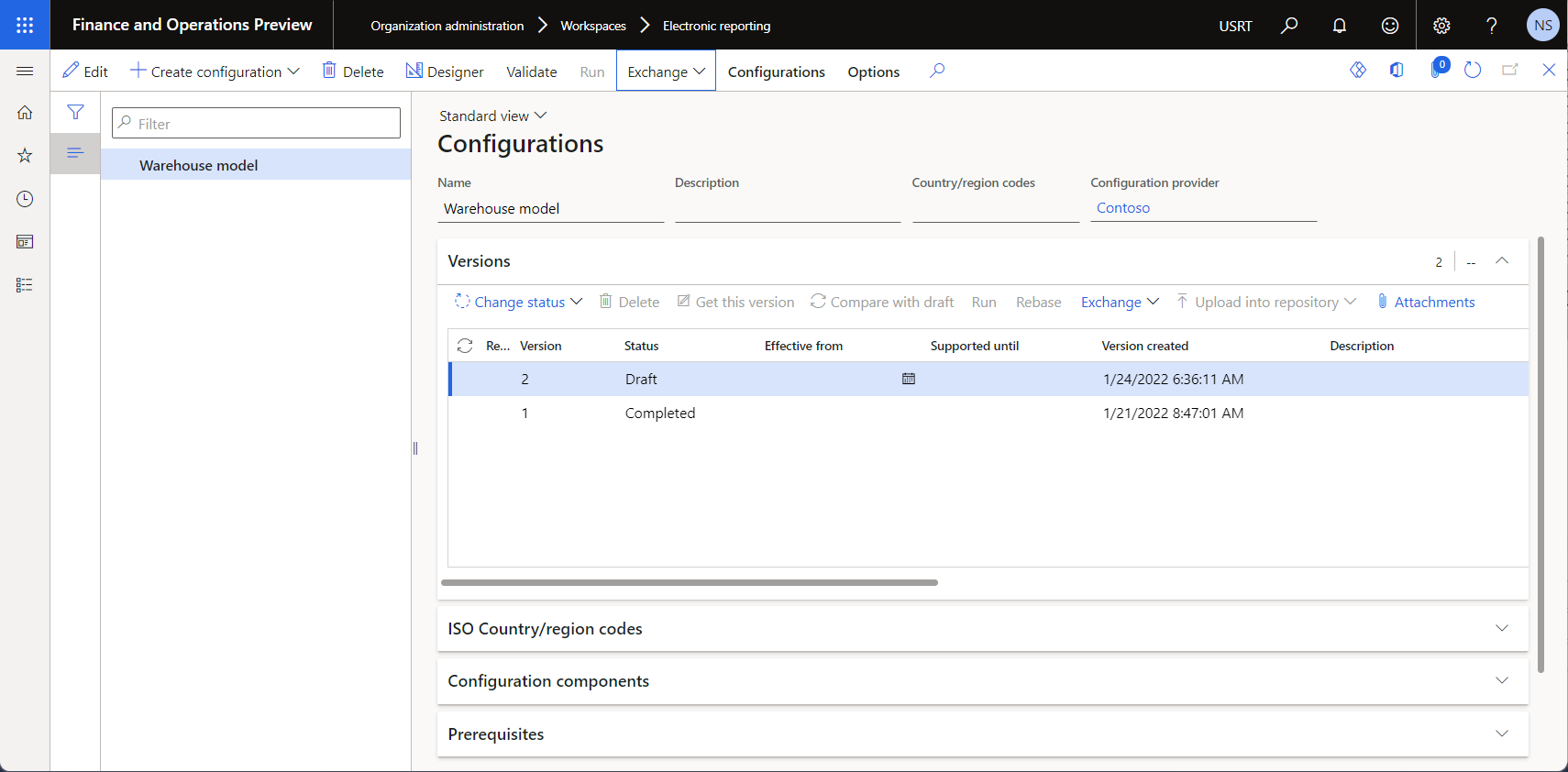

Importar uma configuração de modelo de dados

Siga estas etapas para importar o modelo de dados necessário de um arquivo XML fornecido pela Microsoft. Como alternativa, você pode criar seu próprio modelo de dados, conforme descrito na próxima seção.

1. Baixe o arquivo Warehouse model.version.1.xml e salve-o no computador local.
2. Acesse Administração da organização>Espaços de trabalho>Relatório eletrônico.
3. No espaço de trabalho Relatório eletrônico, selecione Configurações de relatórios.
4. Na página Configurações, no Painel de Ações, selecione Troca>Carregar de arquivo XML.
5. Selecione Procurar e, depois, localize e selecione o arquivo Warehouse model.version.1.xml.
6. Selecione OK para importar a configuração.

Criar uma configuração de modelo de dados

Em vez de importar o arquivo de modelo de dados fornecido pela Microsoft, você pode criar um modelo de dados do zero. Para obter um exemplo que mostra como concluir essa tarefa, consulte Criar uma nova configuração de modelo de dados.

Revisar o modelo de dados

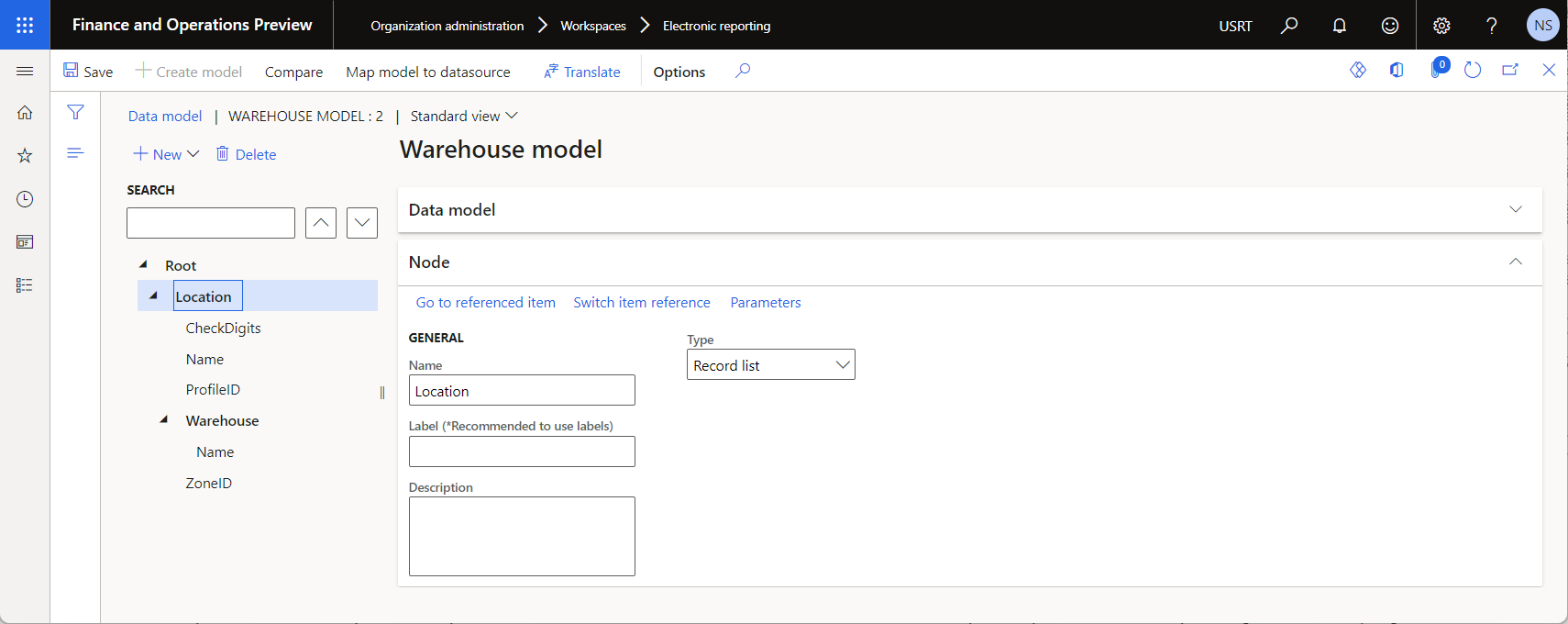

Você pode exibir uma versão editável do modelo de dados configurado na página Designer de modelos de dados.

Criar um mapeamento de modelo para o modelo de dados configurado

Como usuário na função de Desenvolvedor de Relatório Eletrônico, você deve criar uma nova configuração de ER que contenha um componente de mapeamento de modelos para o modelo de dados de Depósito. Esse componente implementa o modelo de dados configurado para o Dynamics 365 Finance e é específico desse aplicativo. Você deve configurá-lo para especificar os objetos de aplicativo que serão usados para preencher o modelo de dados configurado com os dados do aplicativo no tempo de execução. Para concluir essa tarefa, você deve compreender como a estrutura de dados do domínio comercial de gerenciamento de depósito é implementada no Finance.

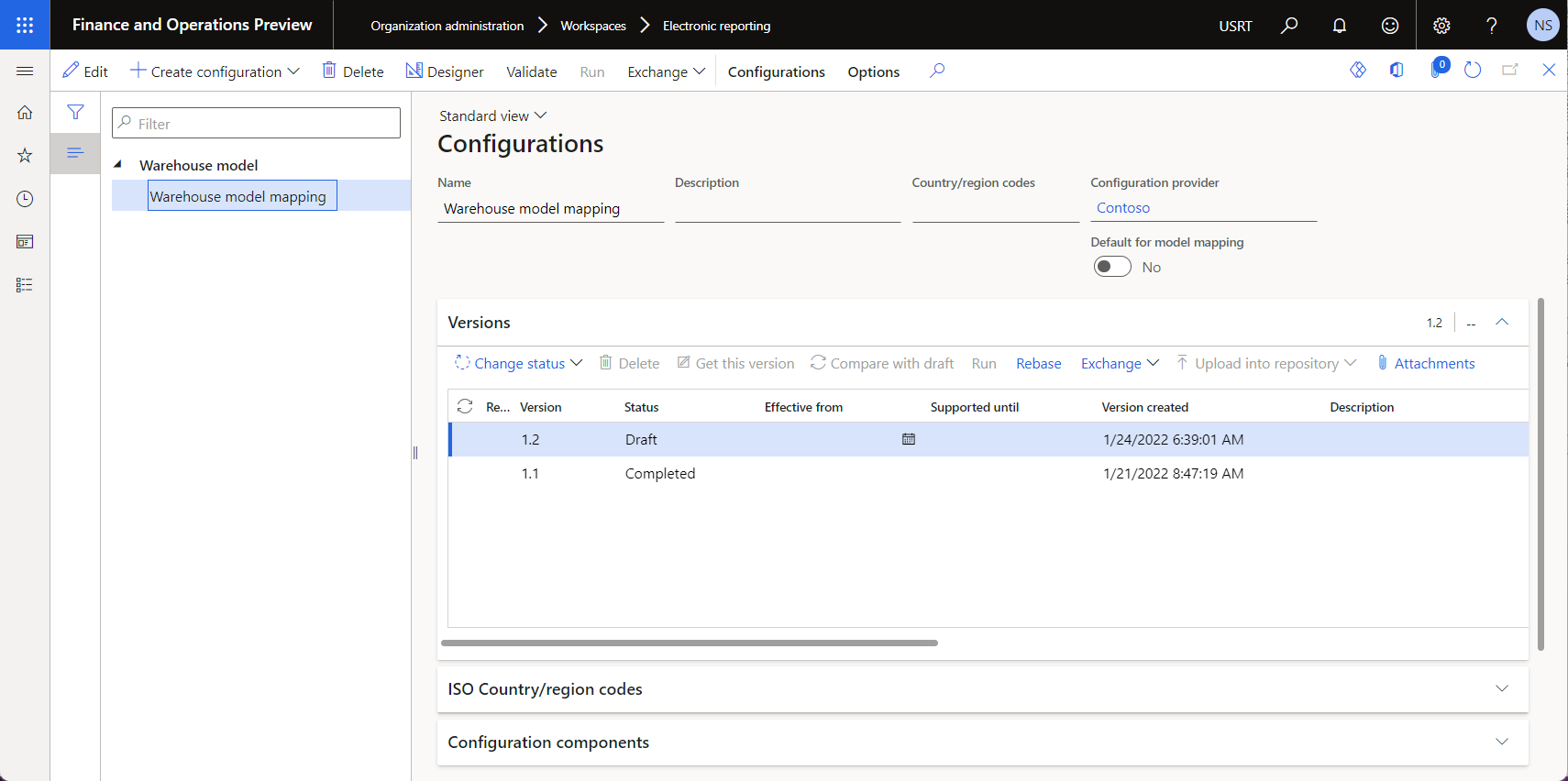

Importar uma configuração de mapeamento de modelo

Siga estas etapas para importar o mapeamento de modelo necessário de um arquivo XML fornecido pela Microsoft. Como alternativa, você pode criar seu próprio mapeamento de modelo, conforme descrito na próxima seção.

1. Baixe o arquivo Warehouse model mapping.version.1.1.xml e salve-o no computador local.
2. Acesse Administração da organização>Espaços de trabalho>Relatório eletrônico.
3. No espaço de trabalho Relatório eletrônico, selecione Configurações de relatórios.
4. Na página Configurações, no Painel de Ações, selecione Troca>Carregar de arquivo XML.
5. Selecione Procurar e, depois, localize e selecione o arquivo Warehouse model mapping.version.1.1.xml.
6. Selecione OK para importar a configuração.

Crie uma configuração de mapeamento de modelo

Em vez de importar o arquivo de mapeamento de modelo fornecido pela Microsoft, você pode criar um mapeamento de modelo do zero. Para obter um exemplo que mostra como concluir essa tarefa, consulte Criar uma nova configuração de mapeamento de modelo.

Revisar o mapeamento de modelos

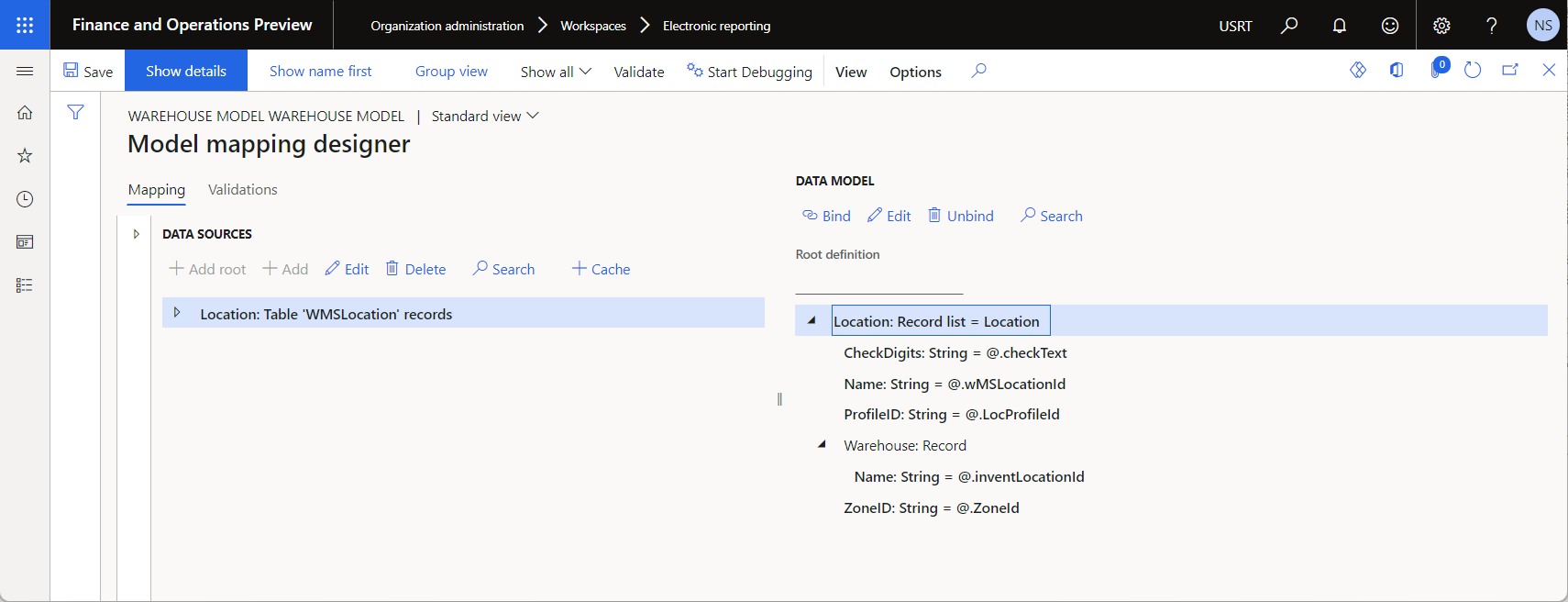

Você pode exibir uma versão editável do mapeamento de modelo configurado na página Designer de mapeamento de modelo.

Criar um formato

Como usuário na função de consultor funcional de relatório eletrônico, você deve criar uma nova configuração do ER contendo um componente de formato. Para configurar este componente, você usará o código do ZPL II para especificar o layout da etiqueta de localização do depósito.

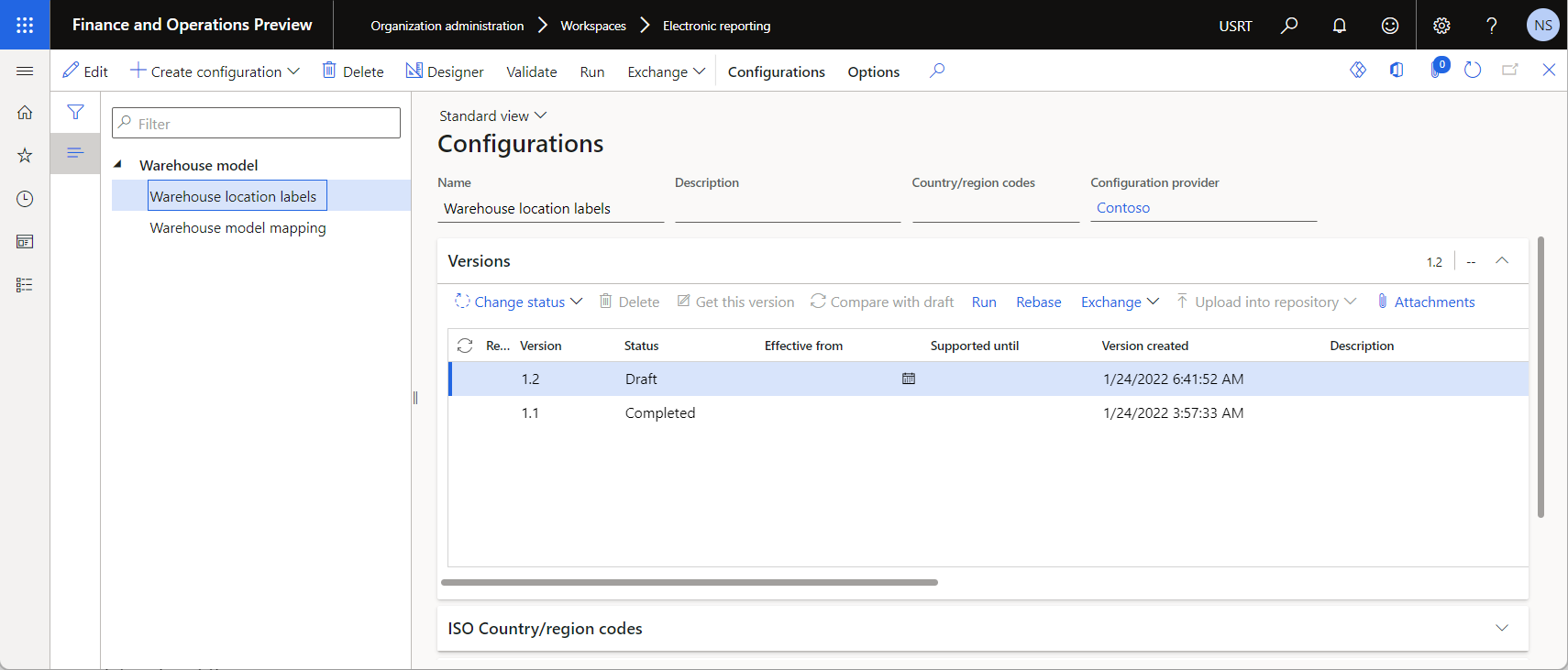

Importar uma configuração de formato

Siga estas etapas para importar o formato exigido de um arquivo XML fornecido pela Microsoft. Como alternativa, você pode criar seu próprio formato, conforme descrito na próxima seção.

1. Baixe o arquivo Warehouse location labels.version.1.1.xml e salve-o no computador local.
2. Acesse Administração da organização>Espaços de trabalho>Relatório eletrônico.
3. No espaço de trabalho Relatório eletrônico, selecione Configurações de relatórios.
4. Na página Configurações, no Painel de Ações, selecione Troca>Carregar de arquivo XML.
5. Selecione Procurar e, depois, localize e selecione o arquivo Warehouse location labels.version.1.1.xml.
6. Selecione OK para importar a configuração.

Criar uma configuração de formato

Em vez de importar o arquivo de formato fornecido pela Microsoft, você pode criar um formato do zero. Para obter um exemplo que mostra como concluir essa tarefa, consulte Criar uma nova configuração de formato.

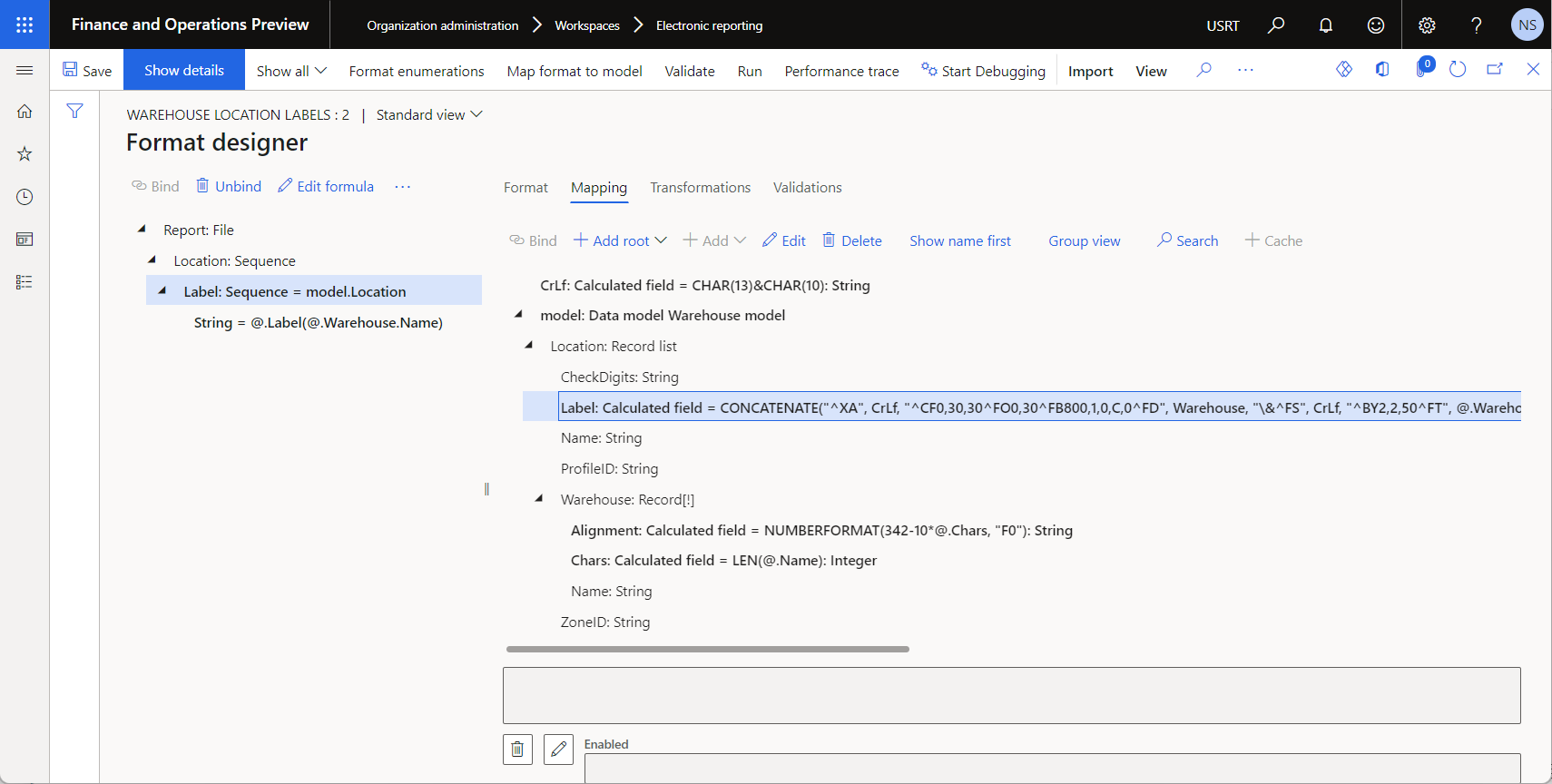

Revisar o formato

Você pode exibir uma versão editável do formato configurado na página Designer de formato.

A fonte de dados model.Location.Label deste formato é configurada para gerar etiquetas contendo as seguintes informações:

• O título do depósito como texto
• O título do depósito como um código de barras
• O título do local
• Dígitos de verificação

Na página Designer de fórmulas para a fonte de dados, a fórmula do ER usada para gerar etiquetas inclui uma função CONCATENATE que combina as informações no layout desejado.

Dica

O layout da etiqueta foi projetado para que o título do local e os dígitos de verificação sejam alinhados no centro da etiqueta. No entanto, o ZPL II não oferece suporte ao alinhamento centralizado de códigos de barras. Portanto, a fórmula da fonte de dados model.Location.Warehouse.Alignment é usada para alinhar o código de barras no centro da etiqueta. Essa fórmula calcula o deslocamento à esquerda do código de barras, com base no número de caracteres no título do depósito.

Preparar seu ambiente para a visualização de etiquetas geradas

O exemplo a seguir usa um aplicativo de emulador de impressora para etiquetas de ZPL para mostrar uma visualização das etiquetas geradas na tela. Siga estas etapas para habilitar esta opção.

1. Adicione o destino de ER de impressora para o formato de ER etiqueta de localização do depósito e configure-o para enviar etiquetas geradas do Finance ao Agente de Roteamento de Documentos (DRA).
2. Instale e configure o DRA para rotear etiquetas geradas do Finance para uma impressora local acessível da estação de trabalho atual.
3. Adicione uma impressora local para a estação de trabalho atual e configure-a para passar etiquetas geradas do DRA para um aplicativo de emulador de impressora.
4. Instale um aplicativo emulador de impressora como uma extensão do navegador da Web Chrome e configure-o para passar etiquetas geradas de uma impressora local para um serviço Web que processará etiquetas geradas e as devolverá ao emulador de impressora para visualização.

Finance Relatório de ER Destino da impressora

Agente de roteamento de documentos

Impressora local

Emulador de impressora

Renderização de serviço Web

Instalar e configurar um aplicativo de emulador de impressora

Adicione um aplicativo de emulador de impressora para o mecanismo de renderização do ZPL no navegador da Web Chrome. Este exemplo usa o emulador de impressora ZPL baseado no serviço Web Labelary ZPL. O aplicativo de emulador de impressora passará etiquetas geradas no formato ZPL de uma impressora local para o serviço Web e, depois, retornará etiquetas como arquivos PDF ou PNG para visualização.

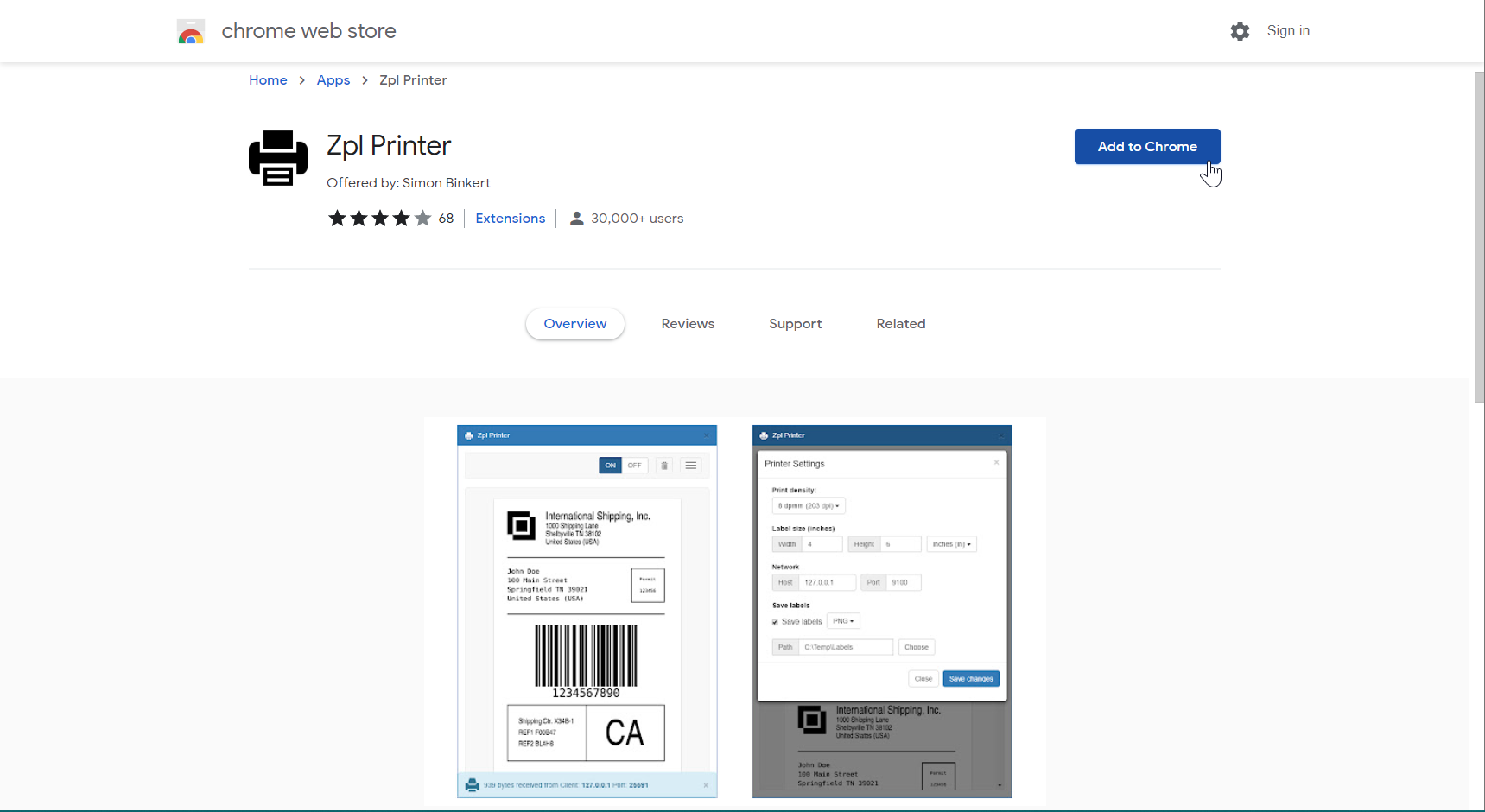

1. Na loja da Web do Chrome, localize e selecione o aplicativo de emulador de impressora a ser usado. Selecione Adicionar ao Chrome para adicioná-lo ao navegador da Web do Chrome.

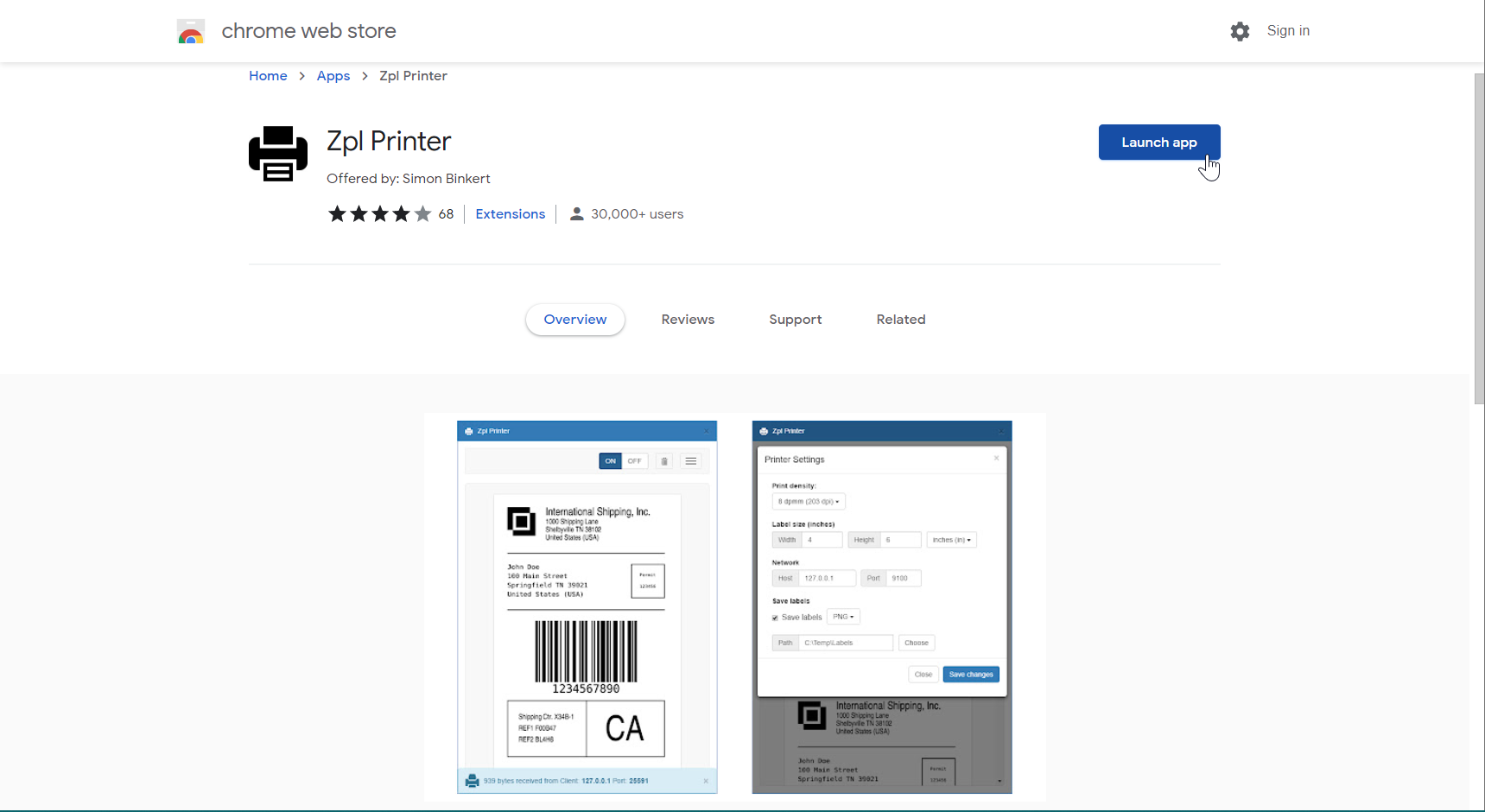

2. Selecione Iniciar aplicativo para executar o aplicativo de emulador de impressora a partir do navegador da Web do Chrome.

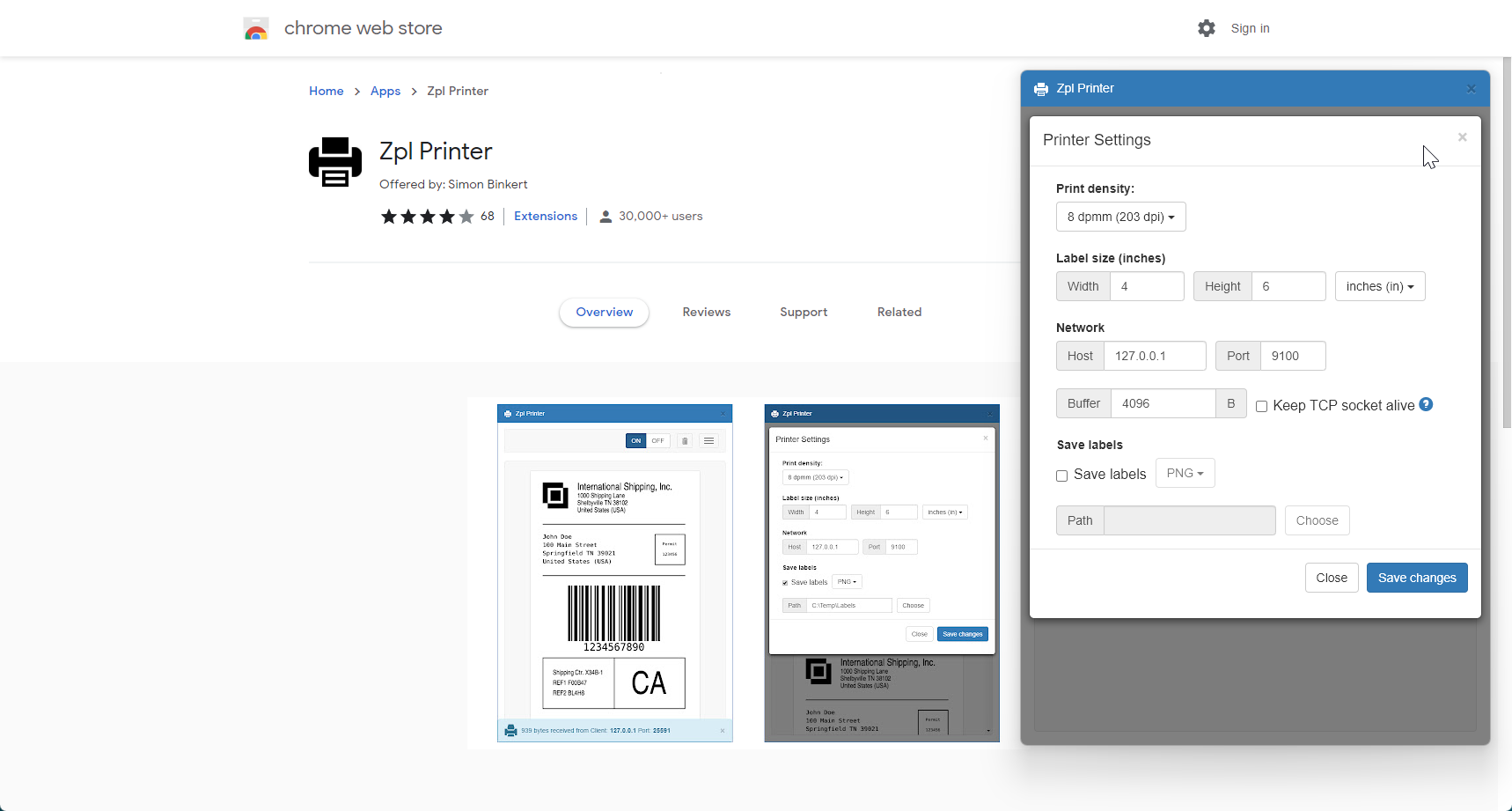

3. Configure o aplicativo em execução:

   1. Desative o aplicativo.

   2. Nas configurações da impressora, defina o host como 127.0.0.1.

   3. Defina a porta como 9100.

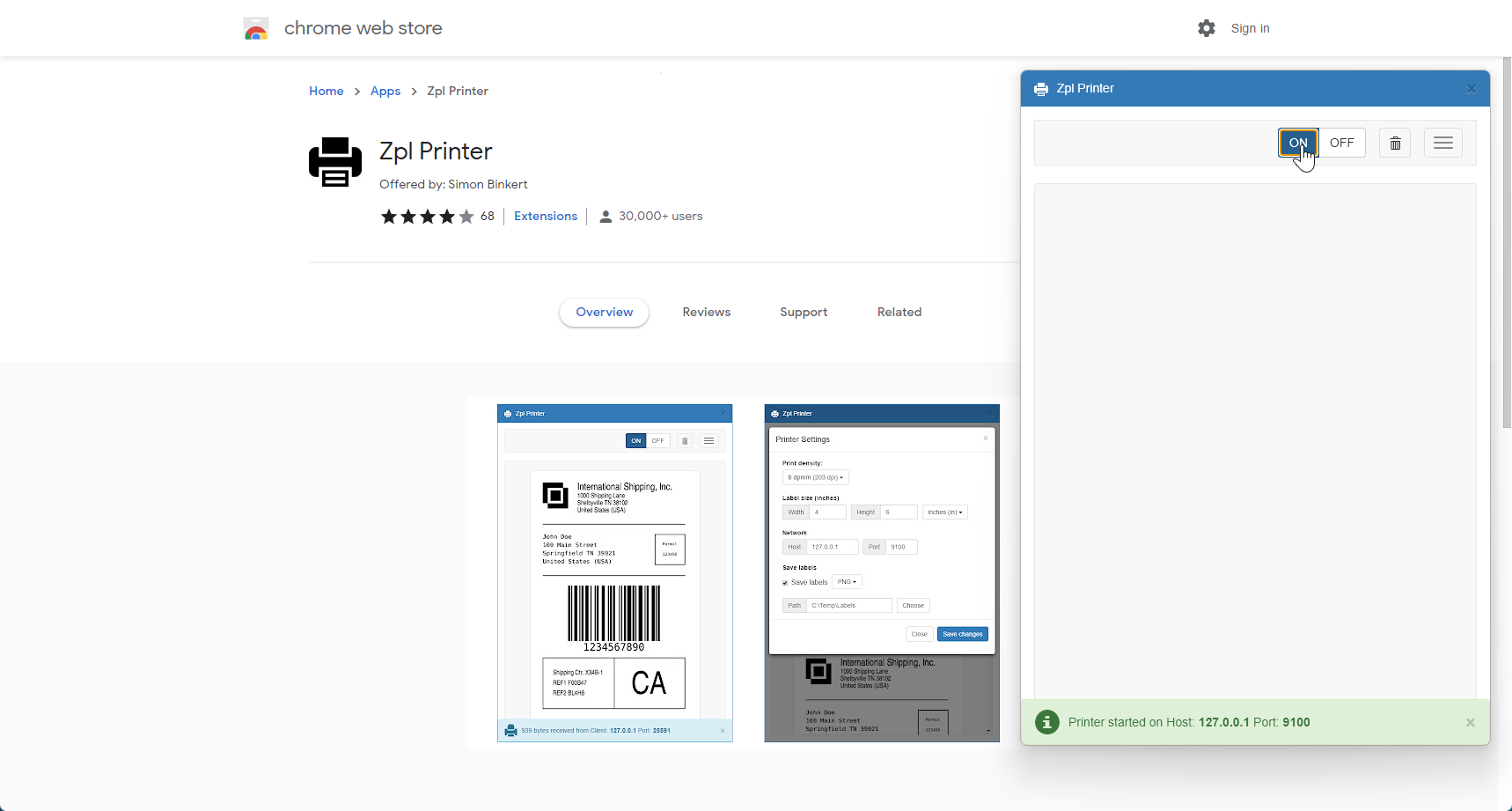

   4. Reative o aplicativo. Você deve receber uma mensagem indicando que a impressora foi iniciada no host e na porta especificados.



Observação

Como o aplicativo de emulador de impressora usado neste exemplo depende de um serviço Web para processar etiquetas, certifique-se de que as suas configurações de segurança lhe permitam se comunicar com o serviço. Caso contrário, o aplicativo não receberá as etiquetas renderizadas e nenhuma visualização dessas etiquetas estará disponível.

Adicionar e configurar uma impressora local

Adicione uma nova impressora local que possa ser usada pelo dispositivo atual para passar etiquetas geradas do DRA para o aplicativo de emulador de impressora.

1. No Windows, selecione Iniciar>Configurações>Dispositivos>Impressoras & scanners.

2. Selecione Impressoras & Configurações de scanners.

3. Para Adicionar uma impressora ou um scanner, selecione Adicionar dispositivo.

4. Para A impressora que desejo não está listada, selecione Adicionar manualmente.

5. No campo Localizar uma impressora por outras opções, selecione Adicionar uma impressora local ou impressora de rede com configurações manuais.

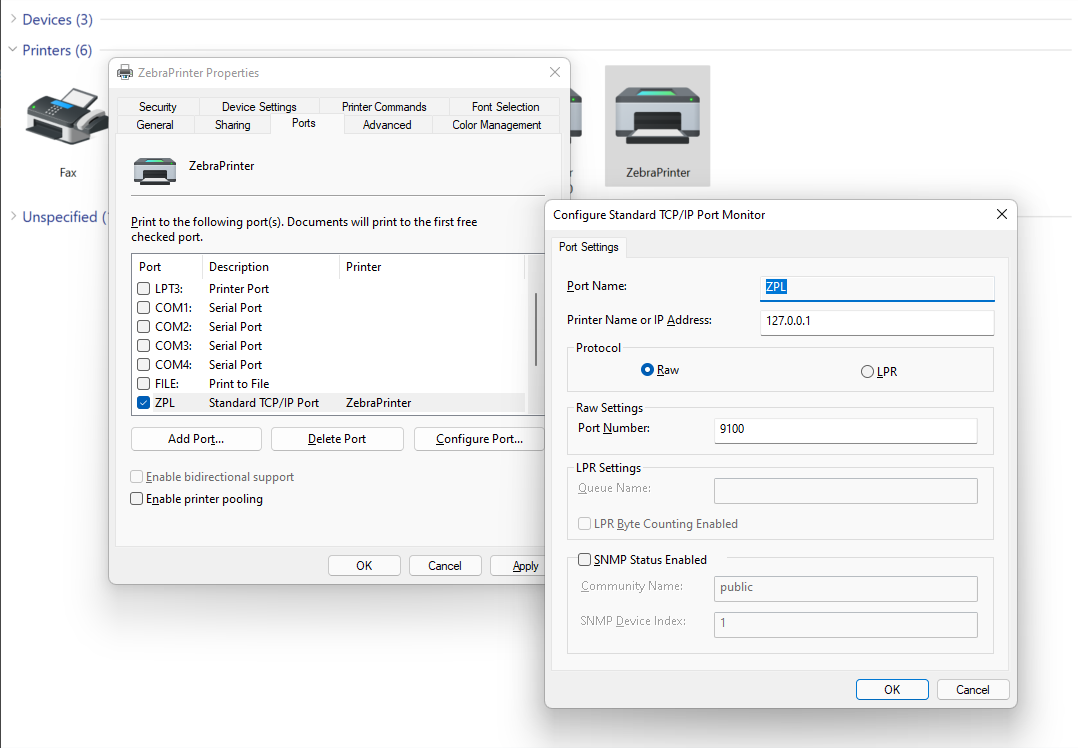

6. No campo Escolha uma porta de impressora, selecione Criar uma nova porta e siga estas etapas:

   1. No campo Tipo de porta, selecione Porta TCP/IP padrão.

   2. No campo Nome do host ou endereço IP, insira 127.0.0.1.

   3. No campo Nome da porta, insira ZPL.

   4. Aguarde até que a operação Detecção de porta TCP/IP seja concluída.

   5. No campo Tipo de dispositivo, selecione Personalizado e, depois, Configurações.

   6. Verifique se as seguintes configurações de porta foram especificadas:

      • Nome da porta: ZPL
      • Nome da impressora ou endereço IP: 127.0.0.1
      • Protocolo: matéria-prima
      • Número da porta: 9100

7. No campo Instalar o driver de impressora, selecione Genérico/somente texto.

8. No campo Nome da impressora, insira ZebraPrinter.

Instalar e configurar o DRA

Prepare o DRA para passar etiquetas geradas do Finance para a impressora local configurada.

1. Instalar o DRA.
2. Configurar o DRA.
3. Registre a impressora local no DRA.

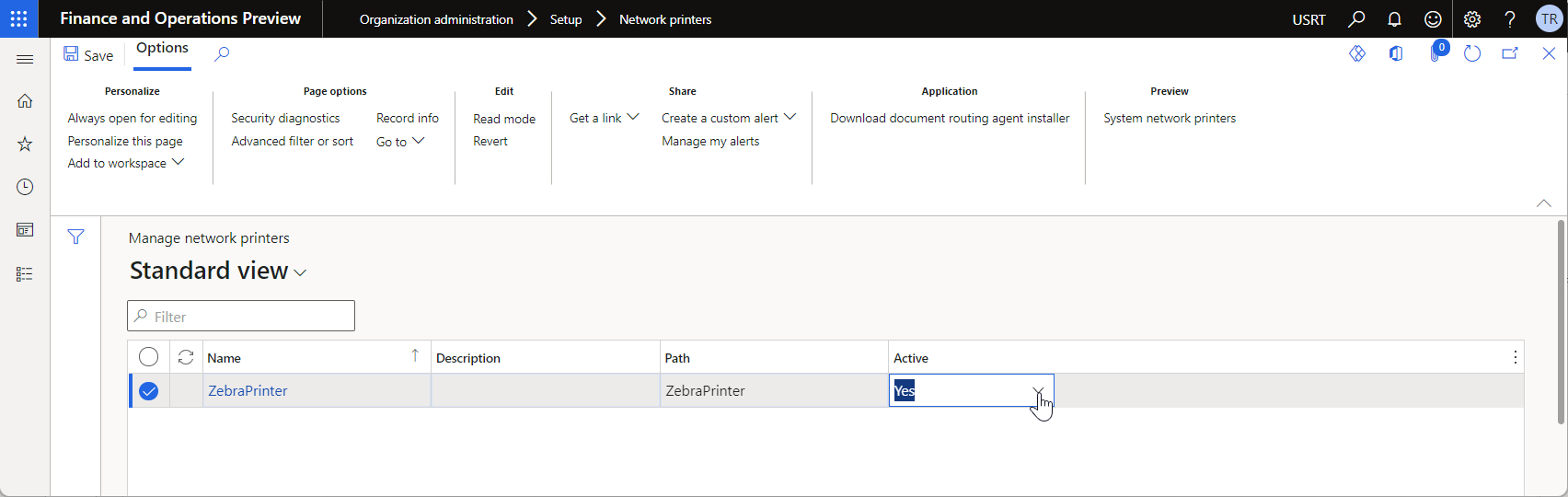

4. Ative a impressora local no seu ambiente do Finance.

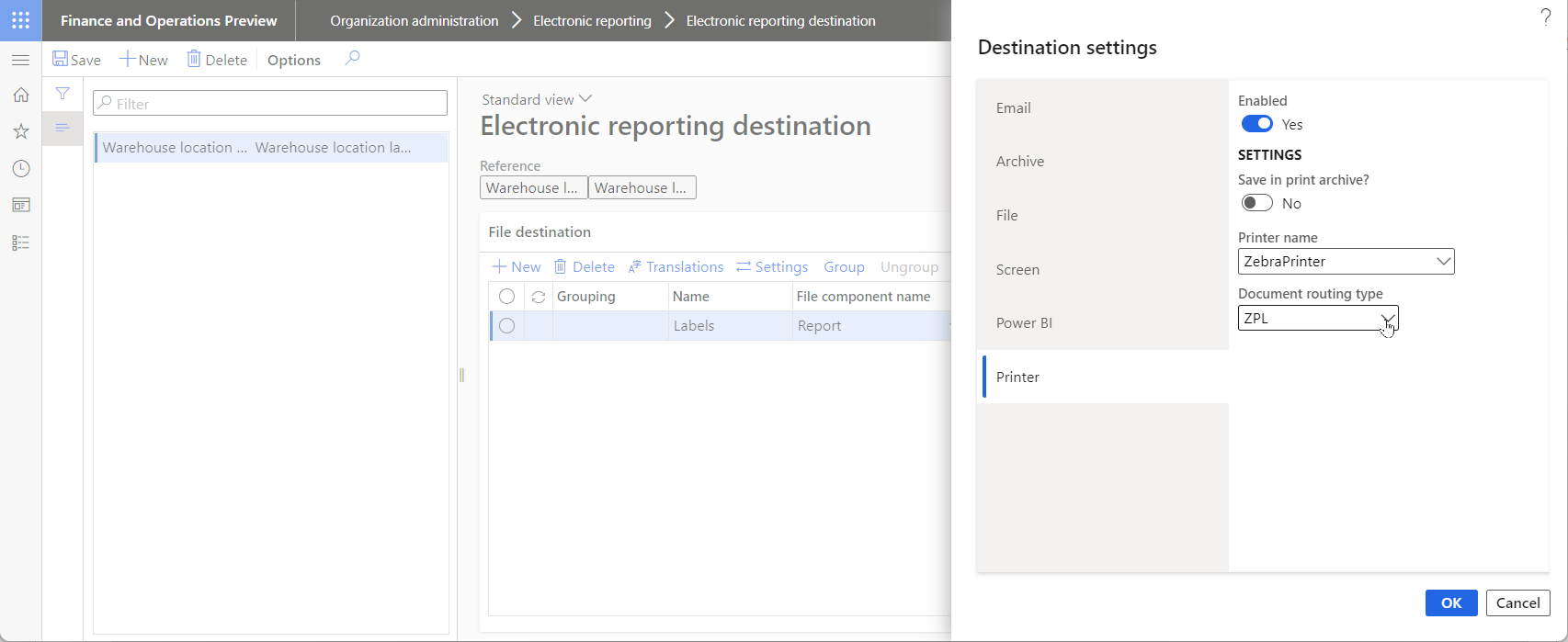

Configurar o destino do ER

Prepare o destino de ER para passar etiquetas geradas do Finance para o DRA.

1. Acesse Administração da organização>Relatório eletrônico>Destino de relatório eletrônico.
2. Na página Destino de relatório eletrônico no Painel de Ações, selecione Novo.
3. No campo Referência, selecione Etiquetas de localização do depósito.
4. Na Guia Rápida Destino do arquivo, selecione Novo.
5. No campo Nome, insira Etiquetas.
6. No campo Nome do componente de arquivo, selecione Relatório.
7. Selecione Configurações.
8. Na caixa de diálogo Configurações de destino na guia Impressora, defina a opção Habilitado como Sim.
9. No campo Nome da impressora, selecione ZebraPrinter.
10. No campo Tipo de roteamento de documento, selecione ZPL.
11. Selecione OK.

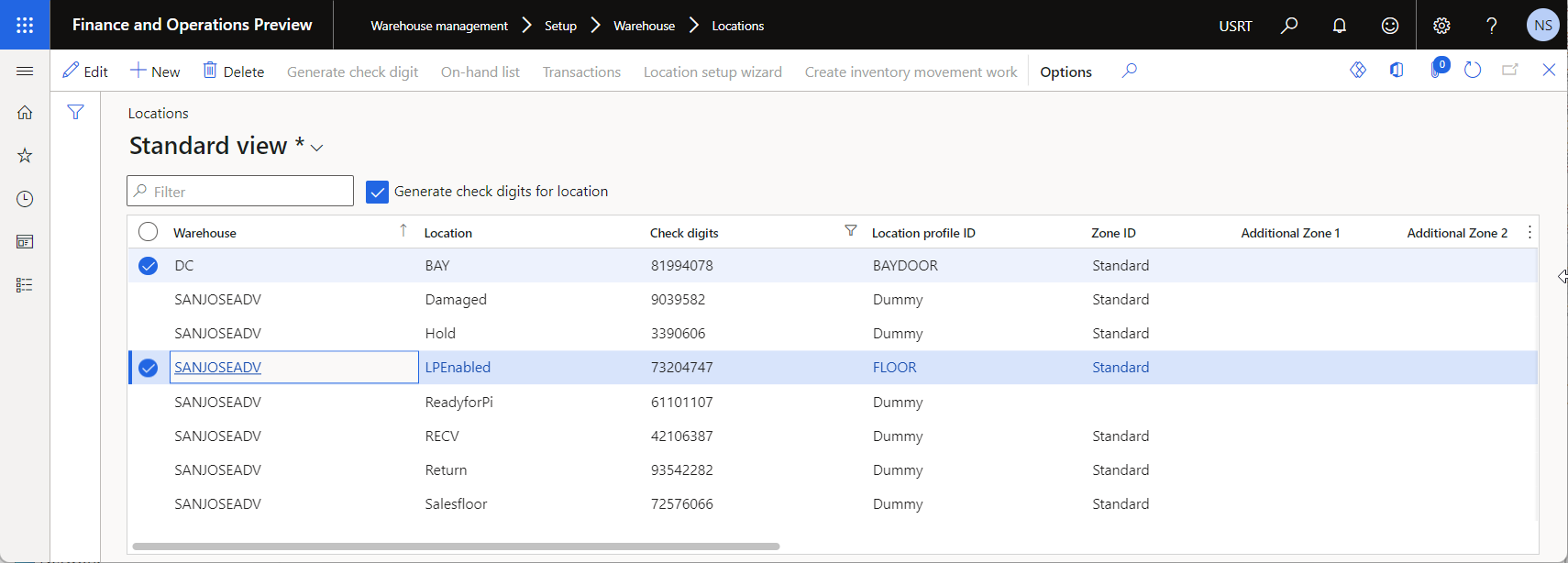

Analisar locais de depósito

1. Acesse Gerenciamento de depósito>Configuração>Depósito>Localizações.
2. Na página Locais, filtre para exibir somente locais com um valor no campo Dígitos de verificação.

Imprimir etiquetas de localização de depósito

1. Acesse Administração da organização>Relatório eletrônico>Configurações.
2. Na página Configurações, na árvore de configuração, expanda Modelo de depósito e selecione Etiquetas de localização de depósito.
3. No Painel de Ação, selecione Executar.
4. Na caixa de diálogo Parâmetros do relatório eletrônico, na guia Registros a serem incluídos, selecione Filtro.
5. Na guia Intervalo, localize a linha em que o campo Tabela está definido como Localizações e o campo Campo está definido como Localização. No campo Critérios, insira LPEnabled.
6. Selecione OK.

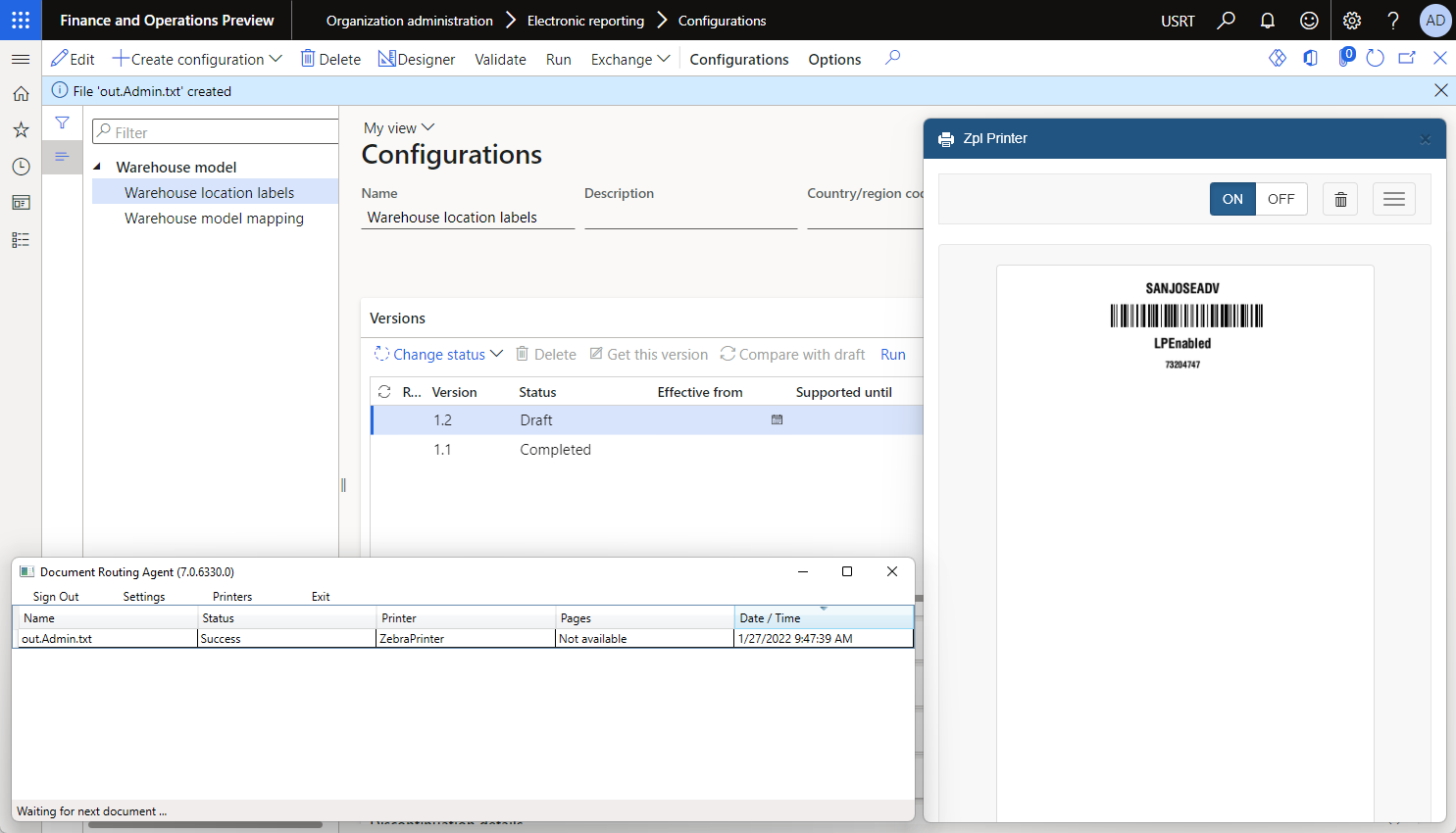

7. Selecione OK. Uma etiqueta é gerada e mostrada na página de visualização no aplicativo de emulador de impressora.

Modificar o layout de uma etiqueta

Você pode alterar o layout atual de etiquetas de localização de depósito. O exemplo a seguir mostra como alterar o layout de forma que as etiquetas geradas incluam uma ID de perfil de local.

1. Acesse Administração da organização>Relatório eletrônico>Configurações.

2. Defina Usar destinos para status de rascunhoParâmetro de usuário ER como Sim.

3. Na página Configurações, na árvore de configuração, expanda Modelo de depósito e selecione Etiquetas de localização de depósito.

4. Selecione Designer.

5. Na página Designer de formato , na guia Mapeamento , selecione a fonte de dados model.Location.Label.

6. Na caixa de diálogo Propriedades da fonte de dados, selecione Editar>Editar fórmula.

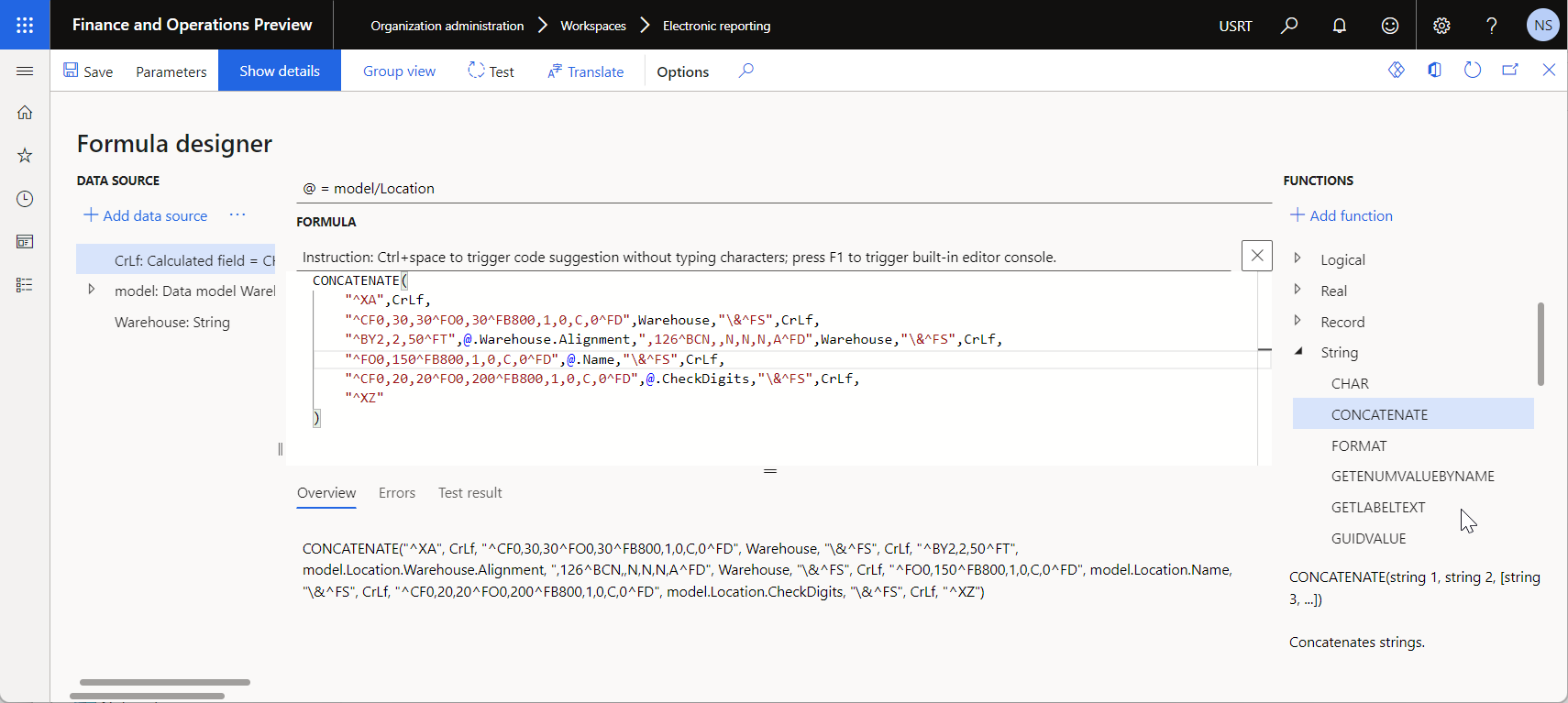

7. Na página Designer de fórmulas, no campo Fórmula, revise a fórmula ER que é usada para gerar etiquetas.

   CONCATENATE(
   "^XA",CrLf,
   "^CF0,30,30^FO0,30^FB800,1,0,C,0^FD",Warehouse,"\&^FS",CrLf,
   "^BY2,2,50^FT",@.Warehouse.Alignment,",126^BCN,,N,N,N,A^FD",Warehouse,"\&^FS",CrLf,
   "^FO0,150^FB800,1,0,C,0^FD",@.Name,"\&^FS",CrLf,
   "^CF0,20,20^FO0,200^FB800,1,0,C,0^FD",@.CheckDigits,"\&^FS",CrLf,
   "^XZ")


8. Atualize a fórmula para adicionar uma ID de perfil de local a etiquetas geradas.

   CONCATENATE(
   "^XA",CrLf,
   "^CF0,30,30^FO0,30^FB800,1,0,C,0^FD",Warehouse,"\&^FS",CrLf,
   "^BY2,2,50^FT",@.Warehouse.Alignment,",126^BCN,,N,N,N,A^FD",Warehouse,"\&^FS",CrLf,
   "^FO0,150^FB800,1,0,C,0^FD",@.Name,"\&^FS",CrLf,
   "^CF0,20,20^FO0,200^FB800,1,0,C,0^FD",@.CheckDigits,"\&^FS",CrLf,
   "^CF0,40,40^FO0,240^FB800,1,0,C,0^FD",@.ProfileID,"\&^FS",CrLf,
   "^XZ")


9. Selecione Salvar.

10. Selecione OK.

11. No Painel de Ação, selecione Executar.

12. Na caixa de diálogo Parâmetros do relatório eletrônico, na guia Registros a serem incluídos, selecione Filtro.

13. Na guia Intervalo, localize a linha em que o campo Tabela está definido como Localizações e o campo Campo está definido como Localização. No campo Critérios, insira Bay.

14. Selecione OK.

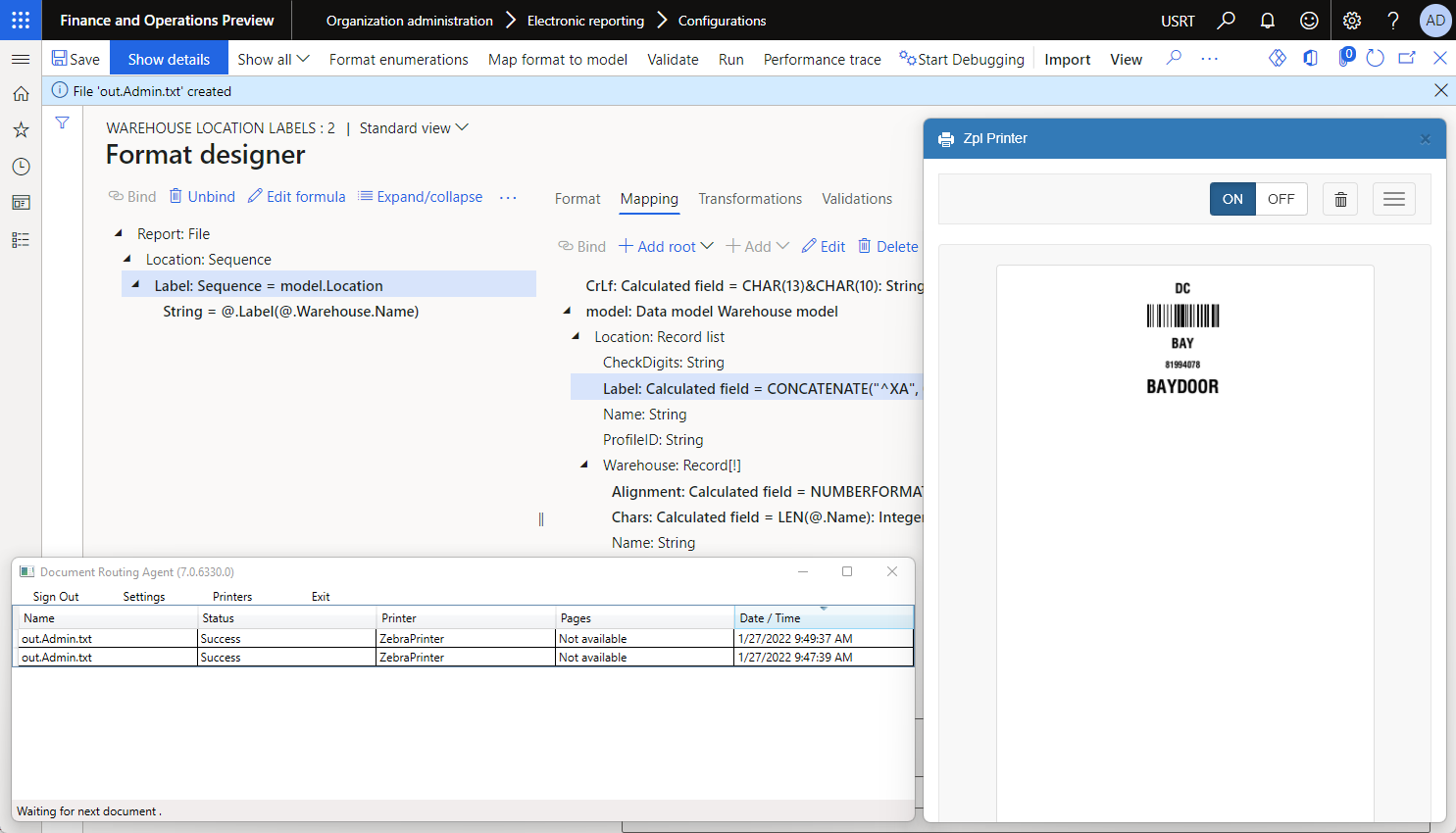

15. Selecione OK. Uma etiqueta é gerada e mostrada na página de visualização no aplicativo de emulador de impressora.

Codificação

Observação

Você deve sincronizar a configuração de codificação do componente Comum\Arquivo do formato ER editável e a configuração apropriada da etiqueta projetada. O valor do campo Codificação do componente Comum\Arquivo não deve contradizer um comando ZPL usado para controlar a codificação da etiqueta (por exemplo, o comando ^CI). O ER não valida se essas configurações estão sincronizadas.

Recursos adicionais

Destino da impressora
