Guia de Implantação da Máquina Virtual do Azure do FortiGate

Usando este guia de implantação, você aprenderá a configurar e trabalhar com o produto de firewall de próxima geração FortiGate da Fortinet implantado como uma Máquina Virtual do Azure. Além disso, você vai configurar o Aplicativo de Galeria do Microsoft Entra da VPN SSL do FortiGate para fornecer autenticação de VPN por meio do Microsoft Entra ID.

Resgatar a Licença do FortiGate

O produto de firewall de próxima geração Fortinet FortiGate está disponível como uma máquina virtual na IaaS (infraestrutura como serviço) do Azure. Há dois modos de licenciamento para essa máquina virtual: pago conforme o uso e BYOL (traga sua própria licença).

Se você adquiriu uma licença FortiGate da Fortinet a fim de usar com a opção de implantação de máquina virtual BYOL, resgate-a da página de ativação de produtos da Fortinet – https://support.fortinet.com. O arquivo de licença resultante terá uma extensão de arquivo .lic.

Baixar o firmware

No momento da elaboração deste artigo, a VM do Fortinet FortiGate no Azure não era fornecida com a versão do firmware necessária para a autenticação SAML. A última versão precisa ser obtida com a Fortinet.

  1. Entre em https://support.fortinet.com/.
  2. Vá para Download>Imagens de firmware.
  3. À direita das Notas sobre a versão, selecione Download.
  4. Selecione v6.00>6.4>6.4.2.
  5. Baixe FGT_VM64_AZURE-v6-build1723-FORTINET.out selecionando o link HTTPS na mesma linha.
  6. Salve o arquivo para uso posterior.

Implantar a VM do FortiGate

  1. Acesse o portal do Azure e entre na assinatura na qual você implantará a máquina virtual do FortiGate.

  2. Crie um grupo de recursos ou abra o grupo de recursos no qual você implantará a máquina virtual do FortiGate.

  3. Selecione Adicionar.

  4. Em Pesquisar no Marketplace, digite Forti. Selecione Fortinet FortiGate Next-Generation Firewall.

  5. Selecione o plano de software (traga sua própria licença se você tiver uma licença, caso contrário, pago conforme o uso). Selecione Criar.

  6. Preencha a configuração da VM.

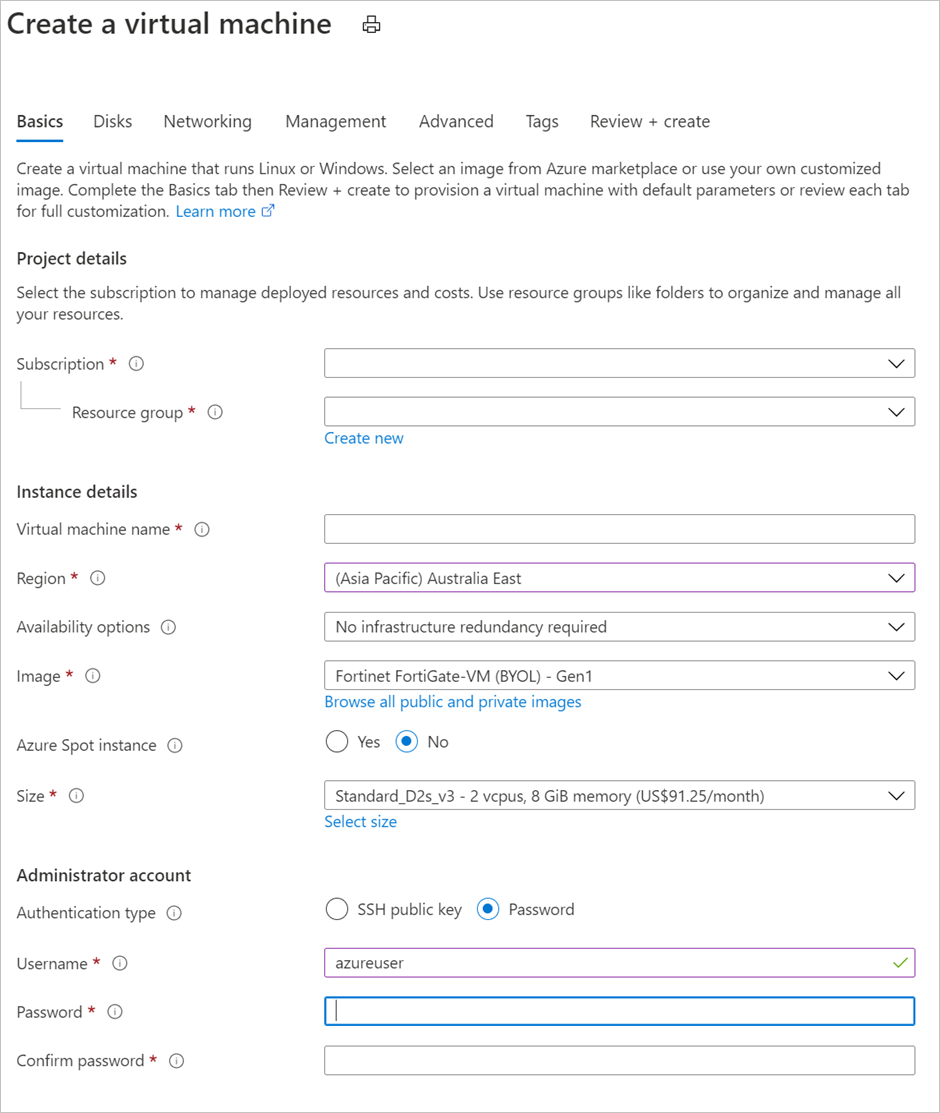

    Captura de tela de Criar uma máquina virtual.

  7. Defina o Tipo de autenticação como Senha e forneça credenciais administrativas para a VM.

  8. Selecione Examinar + Criar>Criar.

  9. Aguarde até a implantação da VM ser concluída.

Definir um endereço IP público estático e atribuir um nome de domínio totalmente qualificado

Para uma experiência de usuário consistente, defina o endereço IP público atribuído à VM do FortiGate para que ele seja atribuído estaticamente. Além disso, mapeie-o para um FQDN (nome de domínio totalmente qualificado).

  1. Acesse o portal do Azure e abra as configurações da VM do FortiGate.

  2. Na tela Visão Geral, selecione o endereço IP público.

    Captura de tela da VPN SSL do FortiGate.

  3. Selecione Estático>Salvar.

Se você tiver um nome de domínio publicamente roteável para o ambiente no qual a VM do FortiGate está sendo implantada, crie um registro de host (A) para a VM. Esse registro é mapeado para o endereço IP público anterior atribuído estaticamente.

Criar uma regra de grupo de segurança de rede de entrada para a porta TCP 8443

  1. Acesse o portal do Azure e abra as configurações da VM do FortiGate.

  2. No menu à esquerda, selecione Rede. O adaptador de rede é listado e as regras de porta de entrada são exibidas.

  3. Selecione Adicionar regra de porta de entrada.

  4. Crie uma regra de porta de entrada para TCP 8443.

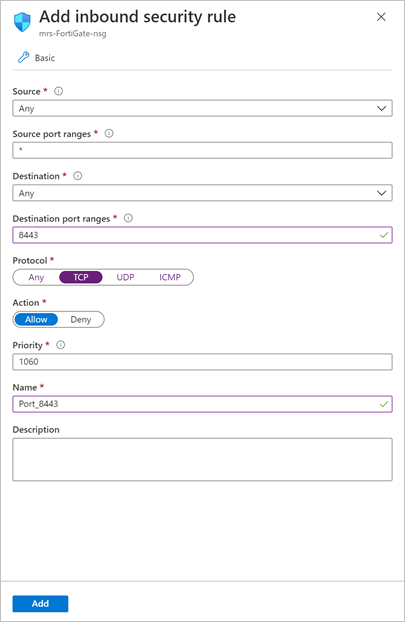

    Captura de tela de Adicionar regra de segurança de entrada.

  5. Selecione Adicionar.

Criar uma segunda NIC virtual para a VM

Para que os recursos internos sejam disponibilizados para os usuários, uma segunda NIC virtual precisa ser adicionada à VM do FortiGate. A rede virtual no Azure em que a NIC virtual reside precisa ter uma conexão roteável com esses recursos internos.

  1. Acesse o portal do Azure e abra as configurações da VM do FortiGate.

  2. Se ainda não houver suporte à VM do FortiGate, selecione Interromper e aguarde o desligamento da VM.

  3. No menu à esquerda, selecione Rede.

  4. Selecione Anexar o adaptador de rede.

  5. Selecione Criar e anexar adaptador de rede.

  6. Configure as propriedades para o novo adaptador de rede e selecione Criar.

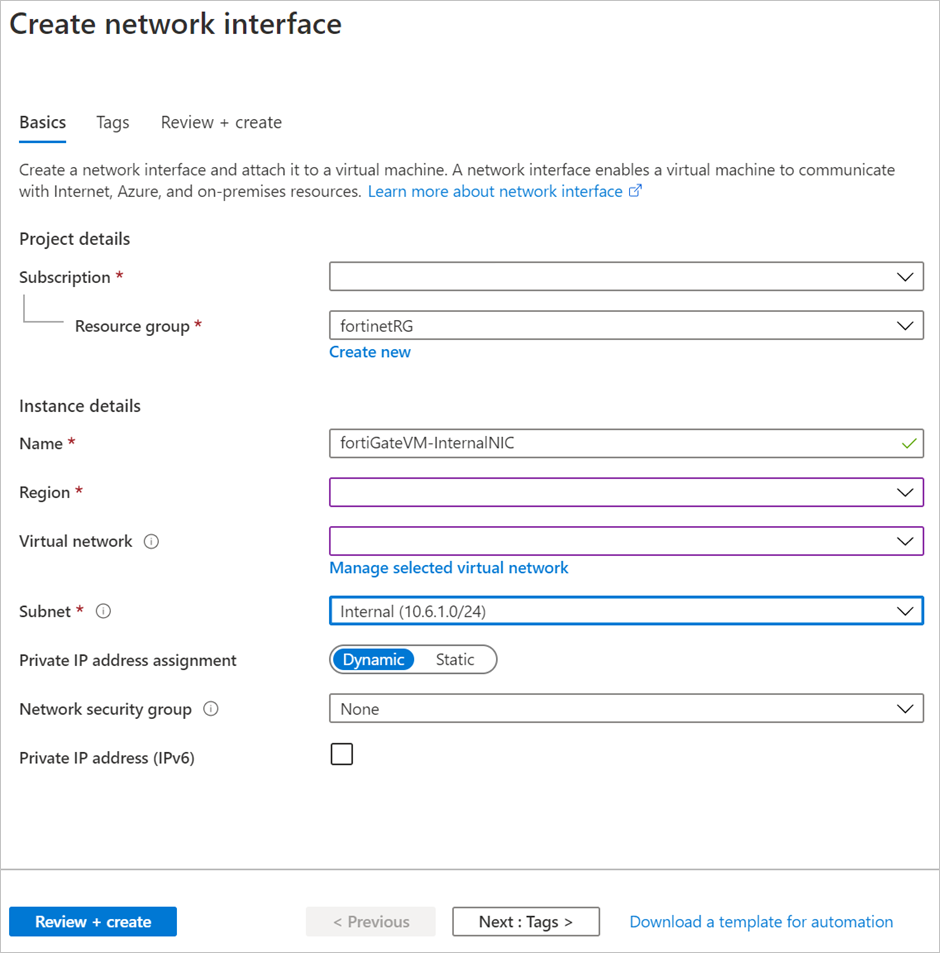

    Captura de tela da opção Criar adaptador de rede.

  7. Inicie a VM do FortiGate.

Configurar a VM do FortiGate

As seções a seguir explicam como configurar a VM do FortiGate.

Instalar a licença

  1. Acesse https://<address>. Aqui, <address> é o FQDN ou o endereço IP público atribuído à VM do FortiGate.

  2. Prossiga após qualquer erro de certificado.

  3. Conecte-se usando as credenciais de administrador fornecidas durante a implantação da VM do FortiGate.

  4. Se a implantação usar o modelo traga sua própria licença, você verá um prompt para carregar uma licença. Selecione o arquivo de licença criado anteriormente e carregue-o. Selecione OK e reinicie a VM do FortiGate.

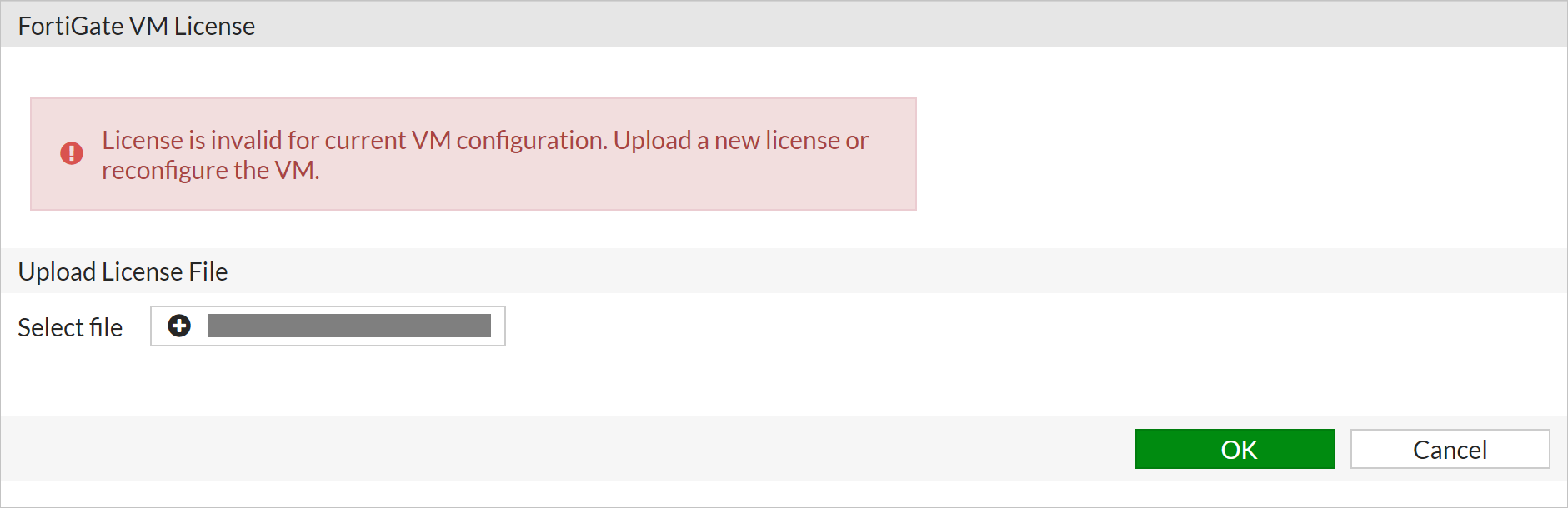

    Captura de tela da licença da VM do FortiGate.

  5. Após a reinicialização, conecte-se novamente com as credenciais de administrador para validar a licença.

Atualizar firmware

  1. Acesse https://<address>. Aqui, <address> é o FQDN ou o endereço IP público atribuído à VM do FortiGate.

  2. Prossiga após qualquer erro de certificado.

  3. Conecte-se usando as credenciais de administrador fornecidas durante a implantação da VM do FortiGate.

  4. No menu esquerdo, selecione Sistema>Firmware.

  5. Em Gerenciamento de Firmware, selecione Procurar e selecione o arquivo de firmware baixado anteriormente.

  6. Ignore o aviso e selecione Configuração de backup e atualização.

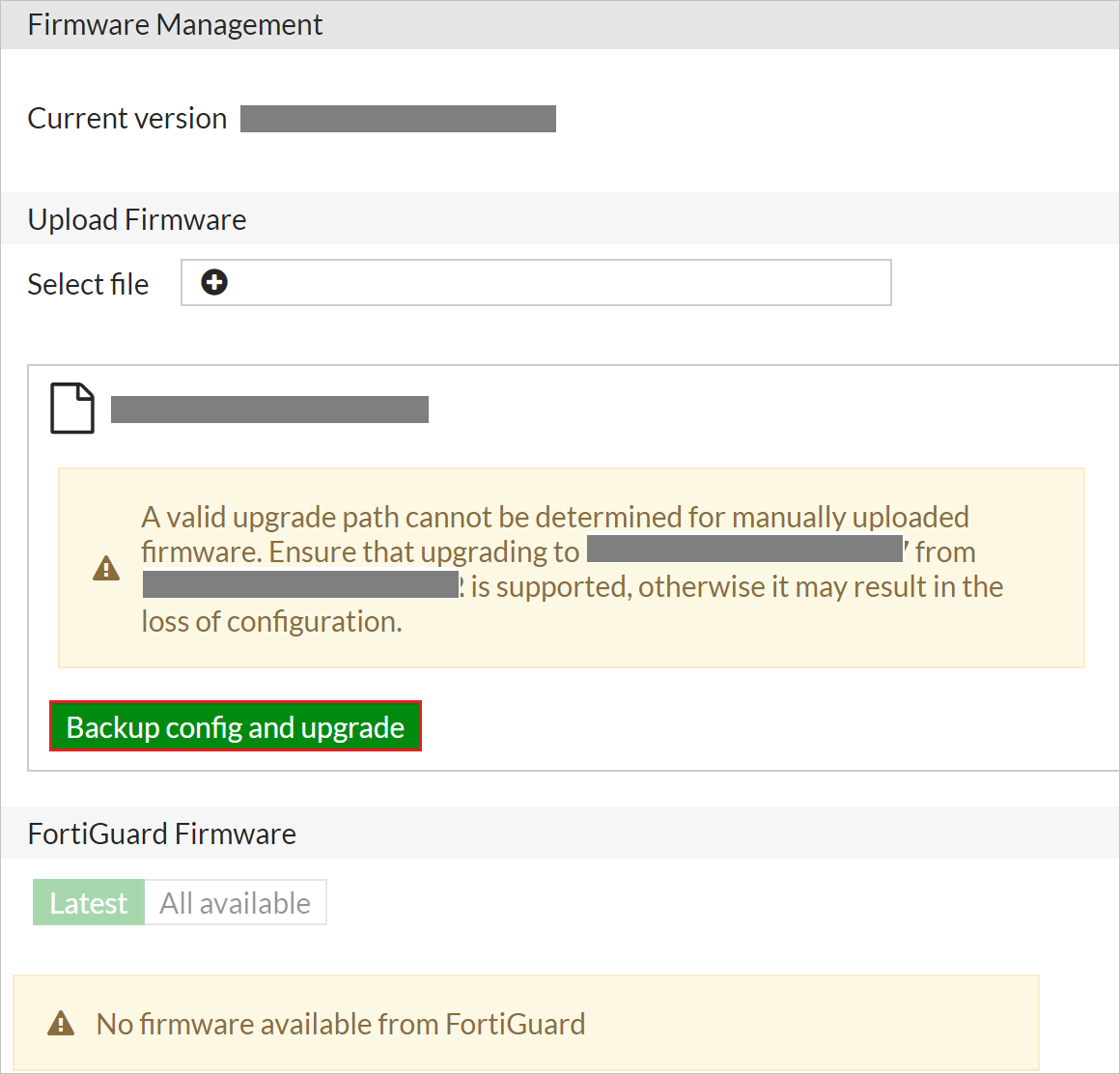

    Captura de tela do Gerenciamento de Firmware.

  7. Selecione Continuar.

  8. Quando precisar salvar a configuração do FortiGate (como um arquivo .conf), selecione Salvar.

  9. Aguarde que o firmware seja carregado e aplicado. Aguarde a reinicialização da VM do FortiGate.

  10. Após a reinicialização da VM do FortiGate, conecte-se novamente com as credenciais de administrador.

  11. Quando for solicitado que você configure o painel, selecione Mais tarde.

  12. Quando o vídeo do tutorial for iniciado, selecione OK.

Alterar a porta de gerenciamento para TCP 8443

  1. Acesse https://<address>. Aqui, <address> é o FQDN ou o endereço IP público atribuído à VM do FortiGate.

  2. Prossiga após qualquer erro de certificado.

  3. Conecte-se usando as credenciais de administrador fornecidas durante a implantação da VM do FortiGate.

  4. No menu à esquerda, selecione Sistema.

  5. Em Configurações de Administração, altere a porta HTTPS para 8443 e selecione Aplicar.

  6. Depois que a alteração for aplicada, o navegador tentará recarregar a página de administração, mas falhará. De agora em diante, o endereço da página de administração é https://<address>:8443.

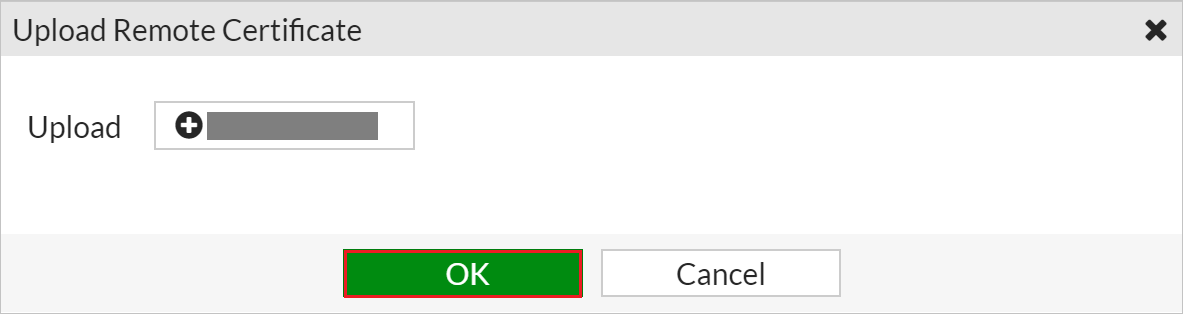

    Captura de tela de Carregar Certificado Remoto.

Carregar o certificado de autenticação SAML do Microsoft Entra

  1. Vá para https://<address>:8443. Aqui, <address> é o FQDN ou o endereço IP público atribuído à VM do FortiGate.

  2. Prossiga após qualquer erro de certificado.

  3. Conecte-se usando as credenciais de administrador fornecidas durante a implantação da VM do FortiGate.

  4. No menu à esquerda, selecione Sistema>Certificados.

  5. Selecione Importar>Certificado Remoto.

  6. Procure o certificado baixado da implantação de aplicativo personalizado do FortiGate no locatário do Azure. Selecione-o e escolha OK.

Carregar e configurar um certificado SSL personalizado

Talvez você queira configurar a VM do FortiGate com seu certificado SSL com suporte para FQDN que está sendo usado. Se você tiver acesso a um certificado SSL empacotado com a chave privada no formato .pfx, ele poderá ser usado para essa finalidade.

  1. Acesse https://<address>:8443. Aqui, <address> é o FQDN ou o endereço IP público atribuído à VM do FortiGate.

  2. Prossiga após qualquer erro de certificado.

  3. Conecte-se usando as credenciais de administrador fornecidas durante a implantação da VM do FortiGate.

  4. No menu à esquerda, selecione Sistema>Certificados.

  5. Selecione Importar>Certificado Local>Certificado PKCS #12.

  6. Procure o arquivo .PFX que contém o certificado SSL e a chave privada.

  7. Forneça a senha do .PFX e um nome significativo para o certificado. Depois, selecione OK.

  8. No menu à esquerda, selecione Sistema>Configurações.

  9. Em Configurações de Administração, expanda a lista ao lado de Certificado do servidor HTTPS e escolha o certificado SSL importado anteriormente.

  10. Escolha Aplicar.

  11. Feche a janela do navegador e vá para https://<address>:8443.

  12. Entre com as credenciais de administrador do FortiGate. Agora, você deve ver o certificado SSL correto em uso.

Configurar o tempo limite de autenticação

  1. Acesse o portal do Azure e abra as configurações da VM do FortiGate.

  2. No menu à esquerda, selecione Console Serial.

  3. Entre no console serial com as credenciais de administrador da VM do FortiGate.

  4. No Console Serial, execute os seguintes comandos:

    config system global
set remoteauthtimeout 60
end

Verificar se as interfaces de rede estão obtendo endereços IP

  1. Acesse https://<address>:8443. Aqui, <address> é o FQDN ou o endereço IP público atribuído à VM do FortiGate.

  2. Conecte-se usando as credenciais de administrador fornecidas durante a implantação da VM do FortiGate.

  3. No menu à esquerda, selecione Rede.

  4. Em Rede, selecione Interfaces.

  5. Examine port1 (interface externa) e port2 (interface interna) para verificar se eles estão obtendo um endereço IP da sub-rede do Azure correta. a. Se uma das portas não estiver obtendo um endereço IP da sub-rede (por meio de DHCP), clique com o botão direito do mouse na porta e selecione Editar. b. Ao lado de Modo de Endereçamento, verifique se DHCP está selecionado. c. Selecione OK.

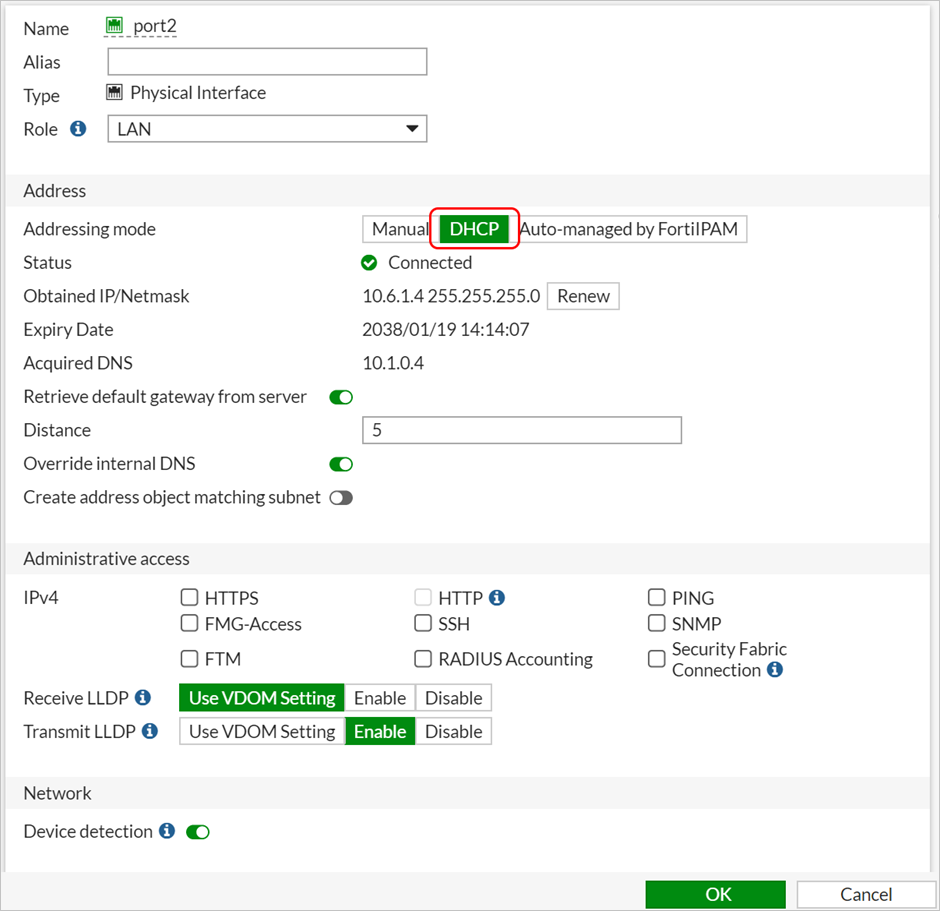

    Captura de tela da opção Endereçamento do Adaptador de Rede.

Verificar se a VM do FortiGate tem uma rota correta para recursos corporativos locais

As VMs do Azure com hospedagem múltipla têm todos os adaptadores de rede na mesma rede virtual (mas talvez sub-redes separadas). Isso geralmente significa que os dois adaptadores de rede têm uma conexão com os recursos corporativos locais que são publicados por meio do FortiGate. Por esse motivo, é necessário criar entradas de rota personalizadas que assegurem que o tráfego saia do adaptador correto quando são feitas solicitações de recursos corporativos locais.

  1. Acesse https://<address>:8443. Aqui, <address> é o FQDN ou o endereço IP público atribuído à VM do FortiGate.

  2. Entre usando as credenciais de administrador fornecidas durante a implantação da VM do FortiGate.

  3. No menu à esquerda, selecione Rede.

  4. Em Rede, selecione Rotas Estáticas.

  5. Selecione Criar.

  6. Ao lado de Destino, selecione Sub-rede.

  7. Em Subnet, especifique as informações de sub-rede nas quais residem os recursos corporativos locais (como 10.1.0.0/255.255.255.0).

  8. Ao lado de Endereço do Gateway, especifique o gateway na sub-rede do Azure à qual a porta 2 está conectada (por exemplo, geralmente termina em 1, como em 10.6.1.1).

  9. Ao lado de Interface, selecione a interface de rede interna, port2.

  10. Selecione OK.

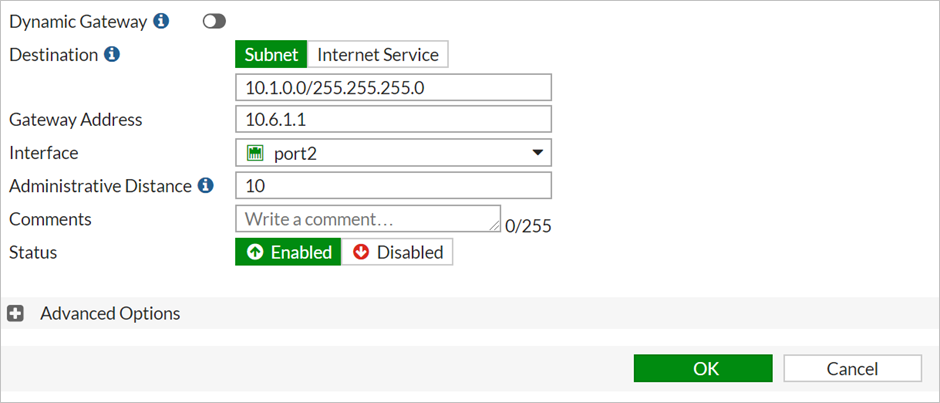

    Captura de tela de Como Configurar uma Rota.

Configurar a VPN SSL do FortiGate

Siga as etapas descritas em Tutorial: Integração do SSO (logon único) do Microsoft Entra com o FortiGate SSL VPN
