Tutorial: Adicionar os tipos de nó ao grafo

Observação

Esse recurso está atualmente em versão prévia pública. Essa versão prévia é oferecida sem um SLA e não é recomendada para cargas de trabalho de produção. Alguns recursos podem não ter suporte ou podem ter restrição de recursos. Para obter mais informações, consulte Termos de Uso Complementares para Versões Prévias do Microsoft Azure.

Nesta etapa do tutorial, você adicionará tipos de nó ao modelo de grafo. Nodos representam entidades em seus dados, como clientes, produtos ou pedidos. Posteriormente, você conectará esses nós com bordas para definir relações entre eles.

Mapeamentos de nós do Adventure Works

No modelo de dados Adventure Works, crie um tipo de nó para cada entidade. A tabela a seguir mostra os mapeamentos de nó. Use essas informações para adicionar nós ao grafo:

Rótulo de tipo de nó	Tabela de mapeamento	ID da coluna de mapeamento
Customer	adventureworks_clientes	CustomerID_K
Funcionário	adventureworks_employees	ID do Funcionário_K
Pedido	adventureworks_orders	SalesOrderDetailID_K
Categoria de Produto	adventureworks_productcategories	CategoryID_K
Product	adventureworks_products	ProductID_K
SubcategoriaDoProduto	adventureworks_productsubcategories	SubcategoryID_K
VendorProduct	adventureworks_vendorproduct	ProductID_FK
Fornecedor	adventureworks_vendors	VendorID_K

Adicionar tipos de nós ao grafo

Para adicionar tipos de nós ao seu grafo, siga estas etapas:

1. No seu modelo de grafo, selecione Adicionar nó para incluir um novo tipo de nó ao grafo.

2. Na caixa de diálogo Adicionar nó ao grafo, insira um Rótulo e selecione a Tabela de mapeamento e o ID apropriado da coluna de mapeamento.



   Por exemplo, para o primeiro nó, use estes valores:

   • Rótulo: Cliente
   • Tabela de mapeamento: adventureworks_customers
   • ID da coluna de mapeamento: CustomerID_K

   Dica

   Você pode definir chaves compostas (IDs que consistem em várias colunas).

3. Selecione Confirmar para adicionar o tipo de nó ao grafo.

4. Repita o processo para todos os outros tipos de nós no modelo de dados Adventure Works.

   Rótulo de tipo de nó	Tabela de mapeamento	ID da coluna de mapeamento
   Funcionário	adventureworks_employees	ID do Funcionário_K
   Pedido	adventureworks_orders	SalesOrderDetailID_K
   Categoria de Produto	adventureworks_productcategories	CategoryID_K
   Product	adventureworks_products	ProductID_K
   SubcategoriaDoProduto	adventureworks_productsubcategories	SubcategoryID_K
   Produto do Fornecedor	adventureworks_vendorproducts	ProductID_K
   Fornecedor	adventureworks_vendors	VendorID_K

   Dica

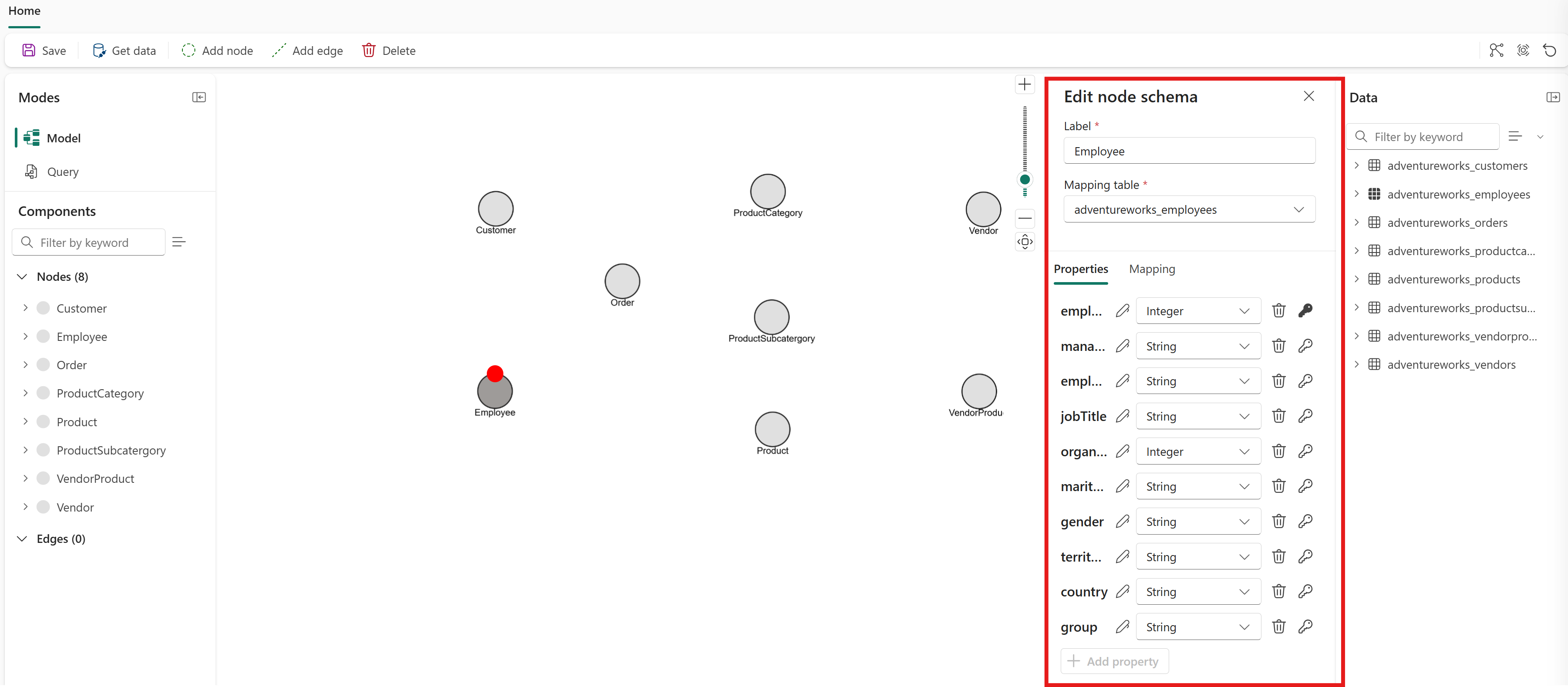

   Ao clicar duas vezes em um tipo de nó, você verá suas propriedades. Cada propriedade é mapeada para uma coluna na tabela de origem. Exclua as propriedades que você não precisa em consultas ou análises, pois as propriedades excessivas dificultam a manutenção e o uso do grafo.

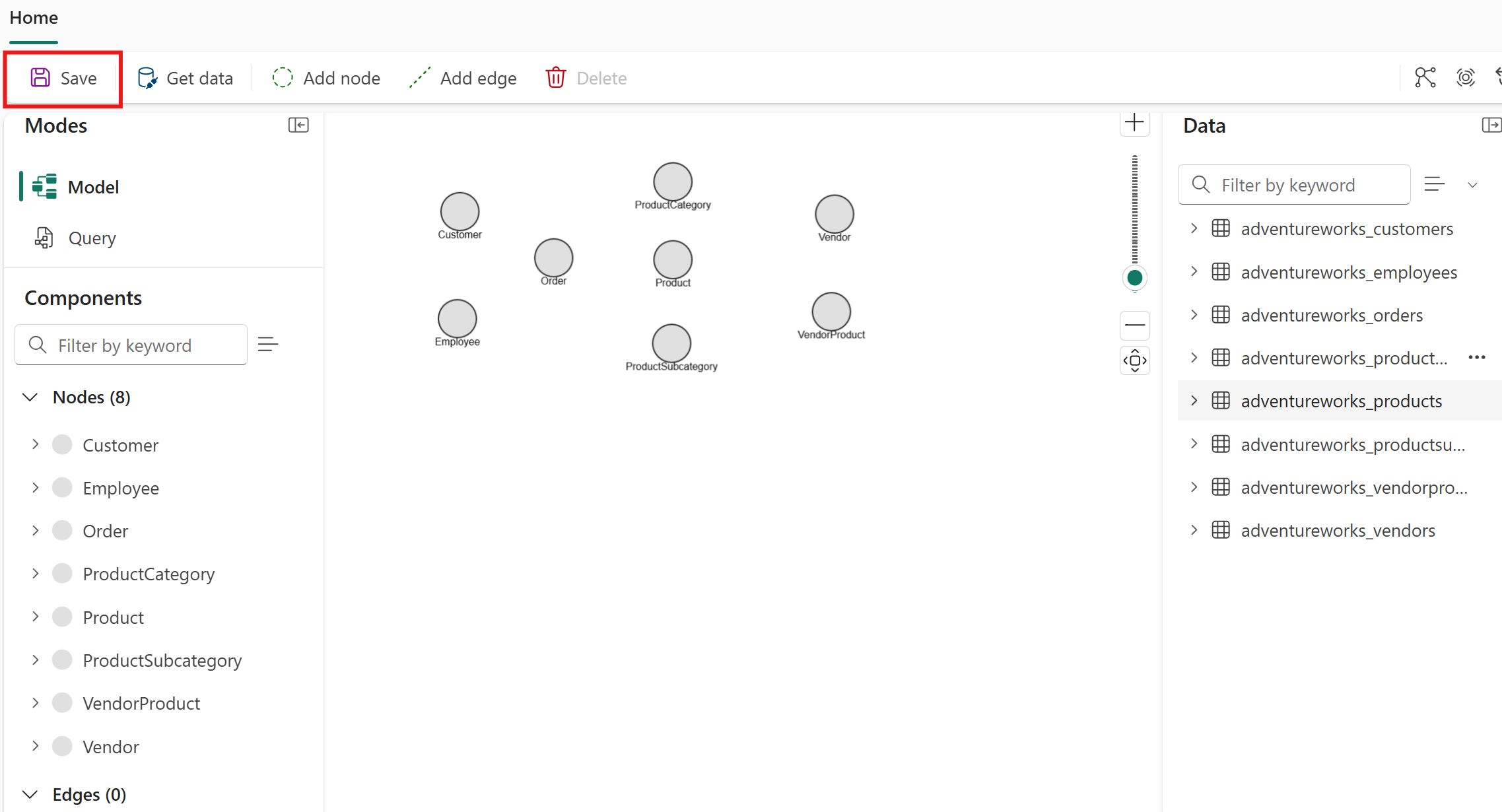

5. Você deve ver todos os tipos de nó representados no gráfico.



6. Selecione Salvar para salvar seu progresso.

Agora que você adicionou nós ao grafo, a próxima etapa é adicionar bordas para definir as relações entre esses nós.

Dica

Além de criar tipos de nó de tabelas inteiras, qualquer coluna (ou conjunto de colunas) de qualquer tabela poderá formar um tipo de nó autônomo se ele representar uma entidade de que você precisa no grafo. Por exemplo, você pode criar um tipo de nó país a partir da coluna país na tabela adventureworks_employees, com país como o ID. Exclua propriedades que não são necessárias para a exclusividade dos nós do país , como nome do funcionário, ID do funcionário, cargo, gênero e outras propriedades.

Próxima etapa

Adicionar bordas ao grafo
