Tutorial do construtor de gêmeos digital (versão prévia) parte 3: Definir tipos de relação semântica entre tipos de entidade

Nesta seção do tutorial, você usará o recurso de contextualização do construtor de gêmeos digitais para representar os tipos de relação entre os tipos de entidade.

Importante

Esse recurso está na versão prévia.

Criar tipos de relação

Na tela semântica, siga estas etapas para criar cinco tipos de relação.

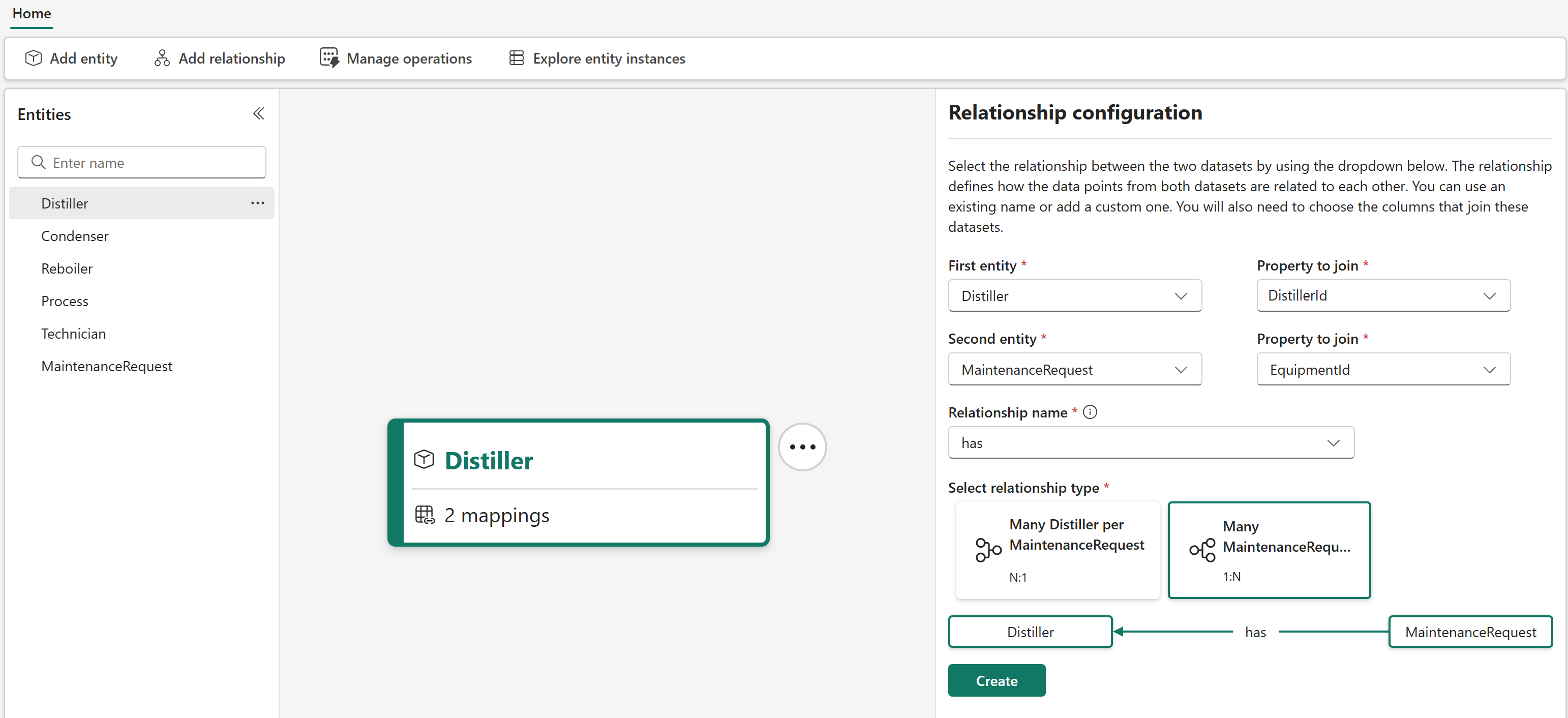

1. Criar um tipo de relação Destilador possui SolicitaçãoDeManutenção.

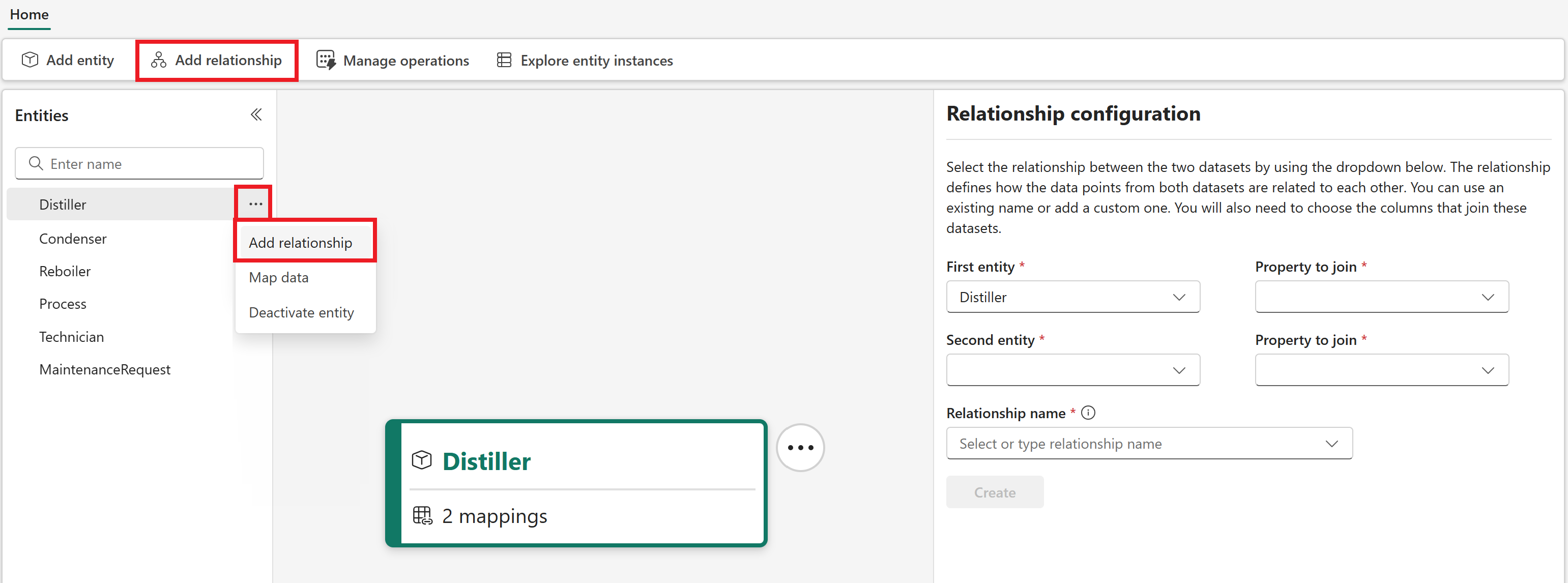

   1. Selecione Destilador na lista de tipos de entidade. Crie um tipo de relação selecionando o botão Adicionar relação ou ... à direita do Destilador e, em seguida, Adicionar relação no menu suspenso.



   2. Para a primeira entidade, mantenha o Destilador e junte-se à propriedade DistillerId .

   3. Para a segunda entidade, selecione MaintenanceRequest e faça uma junção na propriedade EquipmentId.

   4. Para o nome da relação, insira tem.

   5. Para selecionar o tipo de relação, selecione 1:N. Essa opção indica que várias solicitações de manutenção podem ser mantidas por um único destilador.

   6. Selecione Criar.

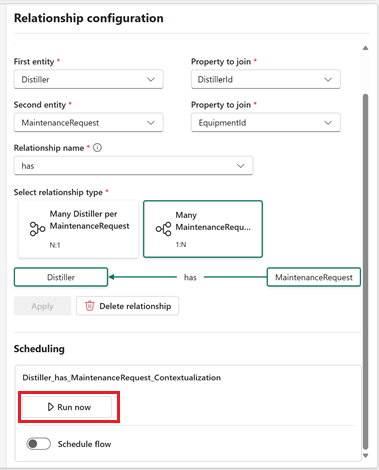

   7. Na seção Agendamento exibida abaixo da configuração do tipo de relação, selecione Executar agora.

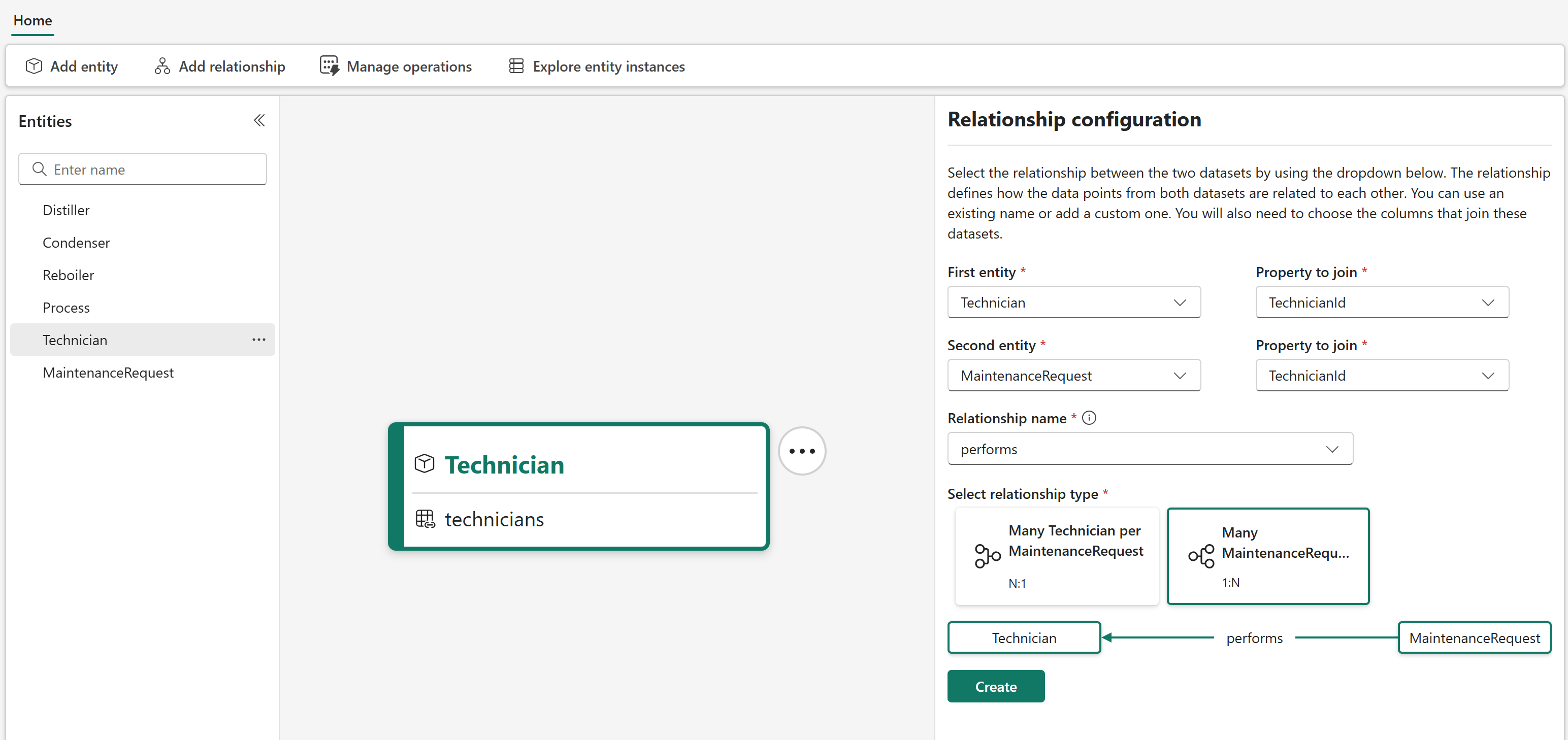

2. Criar um tipo de relação Técnico executa MaintenanceRequest.

   1. Selecione Técnico na lista de tipos de entidade e adicione um tipo de relação.

   2. Para a primeira entidade, mantenha Técnico e ingresse na propriedade TechnicianId.

   3. Para a Segunda Entidade, selecione MaintenanceRequest e faça a junção na propriedade TechnicianId.

   4. Para o nome da relação, digite executa.

   5. Para selecionar o tipo de relação, selecione 1:N. Essa opção indica que várias solicitações de manutenção podem ser atendidas por um único técnico.

   6. Selecione Criar.



   7. Na seção Agendamento exibida abaixo da configuração do tipo de relação, selecione Executar agora.

3. Criar um tipo de relação Distiller isPartOf Process.

   1. Selecione Destilador na lista de tipos de entidade e adicione um tipo de relação.
   2. Para a primeira entidade, mantenha Distiller e faça a junção na propriedade SiteId.
   3. Para a segunda entidade, selecione Process e associe à propriedade SiteId.
   4. Para o nome da relação, insira "isPartOf".
   5. Para selecionar o tipo de relação, selecione N:1. Essa escolha indica que muitos destiladores podem estar envolvidos em um único processo de destilação.
   6. Selecione Criar.
   7. Na seção Agendamento exibida abaixo da configuração do tipo de relação, selecione Executar agora.

4. Crie um tipo de relação Reboiler isPartOf Process.

   1. Selecione Reboiler na lista de tipos de entidade e adicione um tipo de relação.
   2. Para a primeira entidade, mantenha Reboiler e vincule-se à propriedade SiteId.
   3. Para a segunda entidade, selecione Process e associe à propriedade SiteId.
   4. Para o nome da relação, selecione isPartOf.
   5. Para selecionar o tipo de relação, selecione N:1. Essa escolha indica que muitos reboilers podem estar envolvidos em um único processo de destilação.
   6. Selecione Criar.
   7. Na seção Agendamento exibida abaixo da configuração do tipo de relação, selecione Executar agora.

5. Criar um tipo de relação Condenser isPartOf Process.

   1. Selecione o Condenser na lista de tipos de entidade e adicione um tipo de relação.
   2. Para a primeira entidade, mantenha Condenser e una-se à propriedade SiteId.
   3. Para a segunda entidade, selecione Process e associe à propriedade SiteId.
   4. Para o nome da relação, selecione isPartOf.
   5. Para selecionar o tipo de relação, selecione N:1. Essa opção indica que muitos condensadores podem estar envolvidos em um único processo de destilação.
   6. Selecione Criar.
   7. Na seção Agendamento exibida abaixo da configuração do tipo de relação, selecione Executar agora.

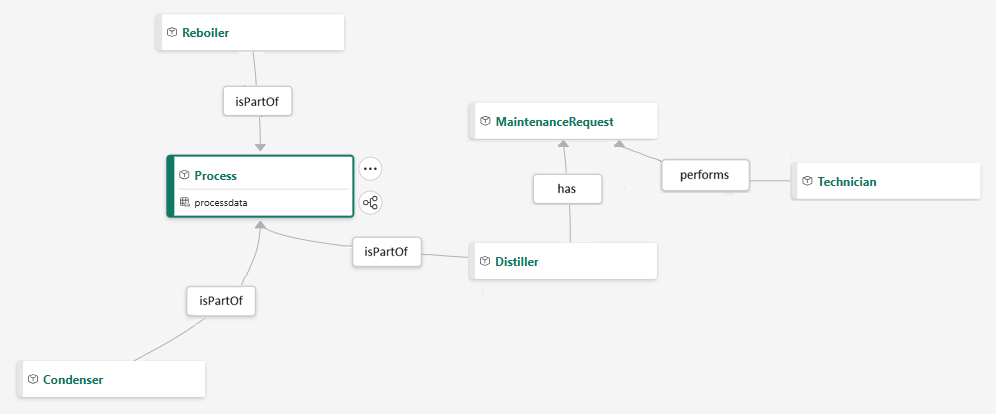

Aqui está uma representação de todos os tipos de relação que foram criados nesta seção. As seções deste diagrama são visíveis da tela semântica, centralizada em torno de cada tipo de entidade.

Verificar o status da contextualização

Agora que todos os tipos de relação foram adicionados, verifique o status das operações de contextualização para verificar se elas foram concluídas com êxito.

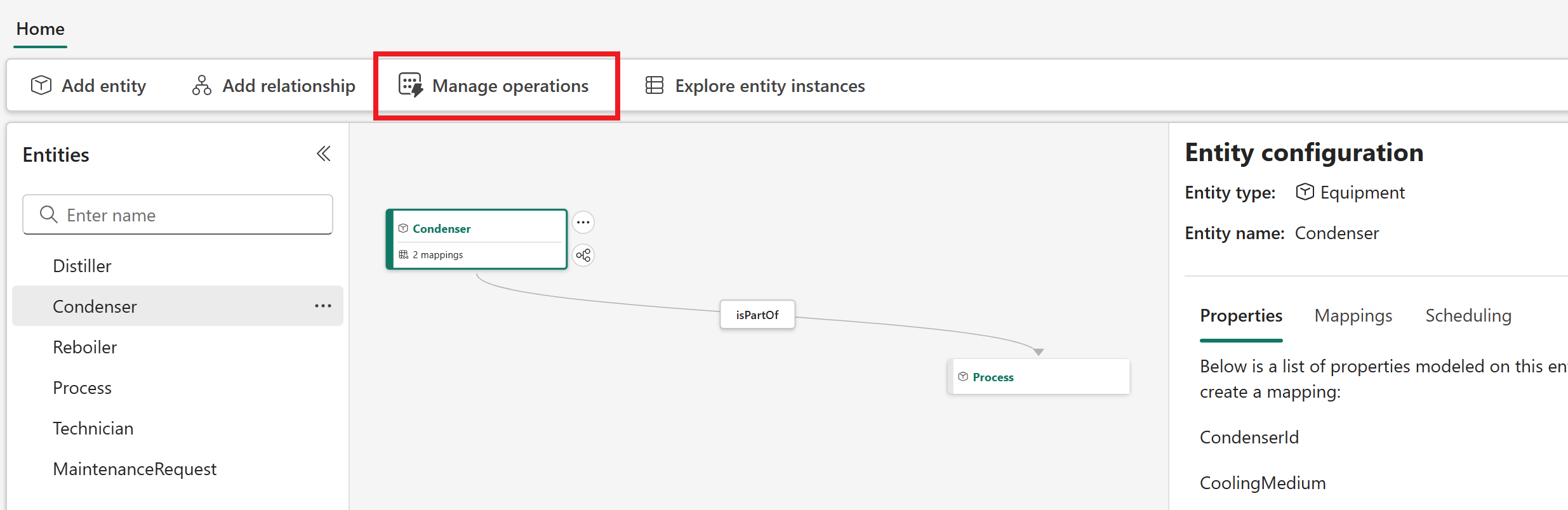

Selecione o botão Gerenciar operações .

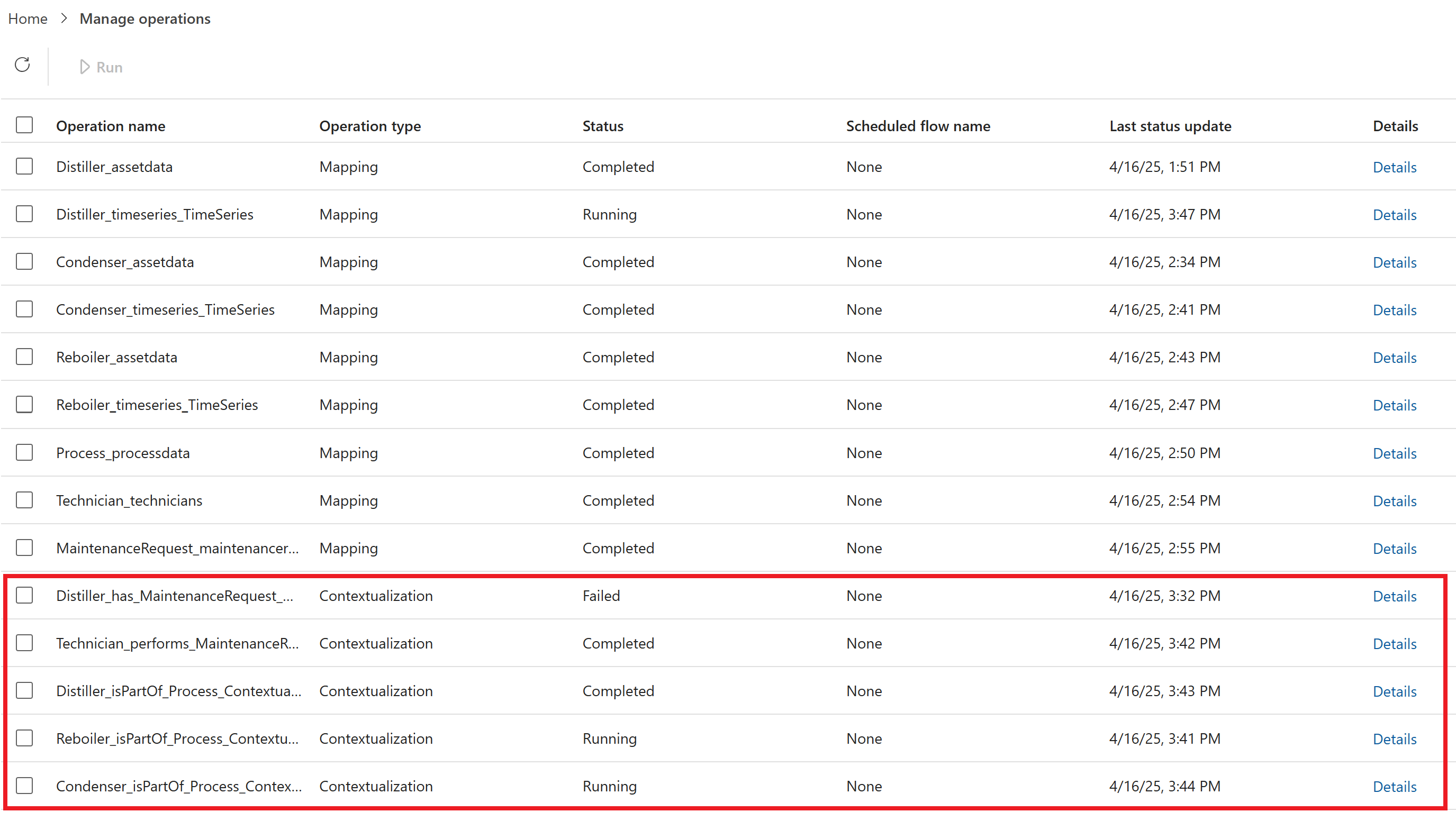

A guia Gerenciar operações mostra uma lista de suas operações junto com seu status. Procure as operações do tipo Contextualização para verificar seu status.

Aguarde a conclusão de todos os mapeamentos antes de passar para a próxima parte do tutorial.

Próxima etapa

Tutorial parte 4: Explorar sua ontologia
