Criar uma galeria de detalhe em um aplicativo de tela

  • Artigo

Siga as instruções passo a passo para criar uma galeria de detalhe em um aplicativo de tela para gerenciar dados fictícios no banco de dados da Northwind Traders. Este tópico faz parte de uma série que explica como criar um aplicativo de negócios com dados relacionais no Microsoft Dataverse. Para obter melhores resultados, explore estes tópicos nesta sequência:

  1. Criar uma galeria de pedidos.
  2. Criar um formulário de resumo.
  3. Crie uma galeria de detalhe (este tópico).

Definição das áreas da tela.

Pré-requisitos

Antes de iniciar este tópico, você deve instalar o banco de dados, conforme descrito anteriormente neste tópico. Você deve criar a galeria de pedidos e o formulário de resumo ou abrir o aplicativo Pedidos do Northwind (Telas) - Começar Parte 3, que já contém essa galeria e esse formulário.

Criar outra barra de título

  1. Na parte superior da tela, selecione o controle de Rótulo que atua como uma barra de título, copie-o pressionando Ctrl-C e cole-o pressionando Ctrl-V:

    Copiar e colar a barra de título.

  2. Redimensione e mova a cópia para que ela apareça logo abaixo do formulário de resumo.

  3. Remova o texto da cópia de uma das seguintes maneiras:

    • Clique duas vezes no texto para selecioná-lo e pressione Excluir.
    • Defina a propriedade Text do rótulo como uma cadeia de caracteres vazia ("").

    Remover o texto da cópia da barra de título.

  1. Insira um controle Galeria com um layout Vertical em branco:

    Adicionar uma galeria vertical em branco.

    A nova galeria, que mostrará os detalhes do pedido, aparece no canto superior esquerdo.

  2. Feche a caixa de diálogo fonte de dados do submenu e redimensione e mova a galeria de detalhes para o canto inferior direito, abaixo da nova barra de título:

    Local final da galeria de detalhe do pedido.

  3. Defina a propriedade Items da galeria de detalhe para esta fórmula:

    Gallery1.Selected.'Order Details'

    Definir a propriedade Items da galeria de detalhe.

    Se aparecer um erro, confirme se a galeria de pedidos está nomeada como Galeria1 (no painel Vista de árvore próximo à borda esquerda). Se essa galeria tiver um nome diferente, renomeie-a como Galeria1.

    Você acabou de vincular as duas galerias. Quando o usuário seleciona um pedido na galeria de pedidos, essa seleção identifica um registro na tabela Pedidos. Se esse pedido contiver um ou mais itens de linha, o registro na tabela Pedidos está vinculada a um ou mais registros na tabela Detalhes do pedido, e os dados desses registros aparecem na galeria de detalhes. Este comportamento reflete o relacionamento um-para-muitos que foi criado para você entre as tabelas Pedidos e Detalhes do Pedido. A fórmula que você especificou "percorre" esse relacionamento usando a notação de ponto:

    Relacionamento um-para-muitos entre a tabela Pedidos e a tabela Detalhes do Produto.

Mostrar nomes de produto

  1. Na galeria de detalhe, selecione Adicionar um item da guia Inserir para selecionar o modelo da galeria:

    Selecionar o modelo da galeria de detalhes.

    Verifique se você selecionou o modelo da galeria em vez da própria galeria. A caixa delimitadora deve estar quase dentro do limite da galeria e provavelmente ser menor que a altura da galeria. Conforme você insere controles nesse modelo, eles são repetidos para cada item da galeria.

  2. Na guia Inserir, insira um rótulo na galeria de detalhe.

    O rótulo deve aparecer dentro da galeria; caso contrário, tente novamente, mas certifique-se de selecionar o modelo da galeria antes de inserir o rótulo.

    Adicionar um rótulo à galeria de detalhe.

  3. Defina a nova propriedade Text do rótulo para esta fórmula:

    ThisItem.Product.'Product Name'

    Se nenhum texto aparecer, selecione a seta para Ordem 0901 próximo à parte inferior da galeria de pedidos.

  4. Redimensione o rótulo para que o texto completo apareça:

    Mostrar o nome do produto nos detalhes do pedido.

    Esta expressão parte de um registro na tabela Detalhes do Pedido. O registro é mantido em ThisItem na tabela Encomendar Produtos por meio de um relacionamento muitos-para-um:

    Relacionamento muitos-para-um entre a tabela Detalhes do Pedidos e a tabela Produto do Pedido.

    A coluna Nome do Produto (e outras colunas que você está prestes a usar) são extraídas:

    Coluna na tabela Produtos do Pedido.

Mostrar as imagens do produto

  1. Na guia Inserir, insira um controle Imagem na galeria de detalhe:

    Inserir controle de imagem na tela.

  2. Redimensione e mova a imagem e o rótulo para ficar lado a lado.

    Dica

    Para controle refinado sobre o tamanho e a posição de um controle, comece a redimensioná-lo ou movê-lo sem pressionar a tecla Alt e continue redimensionando ou movendo o controle enquanto mantém pressionada a tecla Alt:

    Mover controle Imagem.

  3. Defina a propriedadeImage da imagem para esta fórmula:

    ThisItem.Product.Picture

    Novamente, a expressão faz referência a um produto associado a esse detalhe do pedido e à extração do campo Imagem a ser exibido.

    Mostrar imagem do produto.

  4. Reduza a altura do modelo da galeria para que mais de um registro de Detalhe do Pedido seja exibido de cada vez:

    Reduzir o modelo da galeria.

Mostrar quantidade e custo do produto

  1. Na guia Inserir, insira outro rótulo na galeria de detalhes e redimensione e mova o novo rótulo à direita das informações do produto.

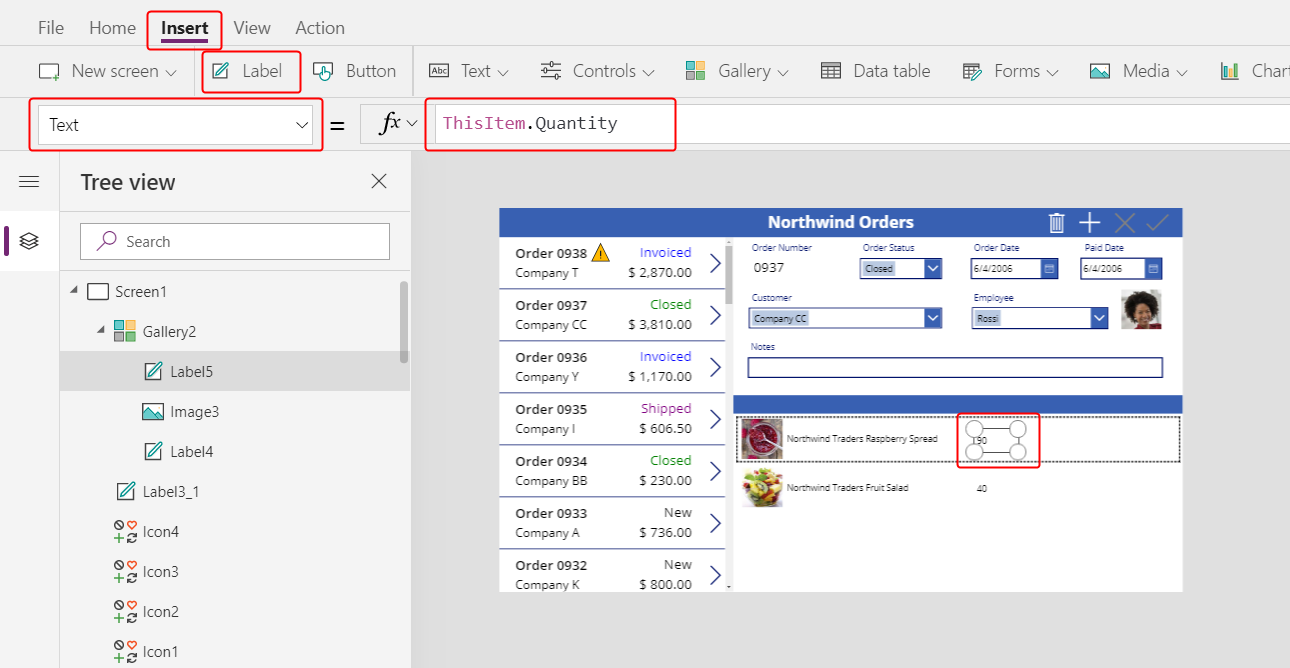

  2. Defina a nova propriedade Text do rótulo para esta expressão:

    ThisItem.Quantity

    Esta fórmula extrai informações diretamente da tabela Detalhes do Pedido (nenhum relacionamento necessário).

    Mostrar quantidade do produto.

  3. Na guia Página Inicial, altere o alinhamento deste controle para Direita:

    Alterar alinhamento para a direita.

  4. Na guia Inserir, insira outro rótulo na galeria de detalhe e redimensione e mova o novo rótulo à direita do rótulo de quantidade.

  5. Defina a nova propriedade Text do rótulo para esta fórmula:

    Text( ThisItem.'Unit Price', "[$-en-US]$ #,###.00" )

    Se você não incluir a tag de idioma ([$ -en-US]), ela será adicionada com base no seu idioma e região. Se você usar uma tag de idioma diferente, remova o $ logo após o colchete fechado (]) e adicione seu próprio símbolo de moeda nessa posição.

    Mostrar preço unitário.

  6. Na guia Página Inicial, altere o alinhamento deste controle para Direita:

    Alterar alinhamento em relação à direita.

  7. Na guia Inserir, insira outro controle Rótulo na galeria de detalhe e redimensione e mova o novo rótulo para a direita do preço unitário.

  8. Defina a nova propriedade Text do rótulo para esta fórmula:

    Text( ThisItem.Quantity * ThisItem.'Unit Price', "[$-en-US]$ #,###.00" )

    Novamente, se você não incluir a tag de idioma ([$ -en-US]), ela será adicionada com base no seu idioma e região. Se a tag for diferente, convém usar seu próprio símbolo de moeda em vez do $,logo após o colchete de fechamento (]).

    Mostrar preço total.

  9. Na guia Página Inicial, altere o alinhamento deste controle para Direita:

    Alterar alinhamento à direita.

    Você acabou de adicionar controles à galeria de detalhe.

  10. No painel Exibição de árvore, selecione Screen1 para garantir que a galeria de detalhe não é mais selecionada.

Adicione texto à nova barra de título

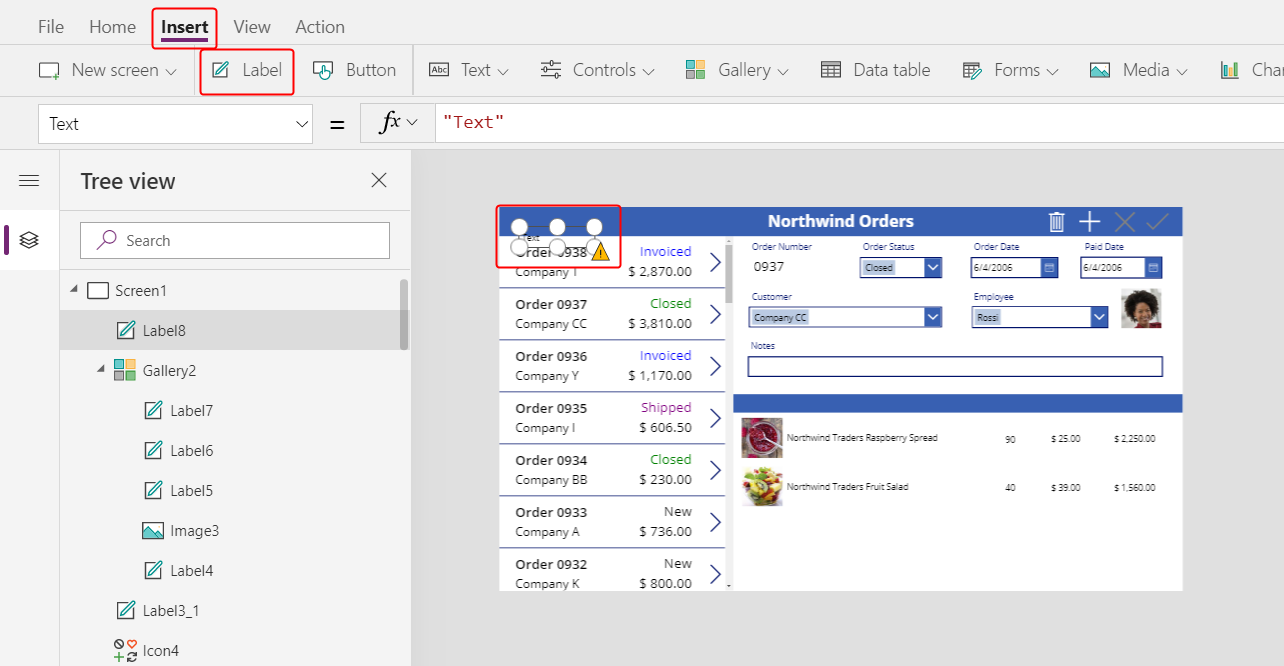

  1. Na guia Inserir, insira outro rótulo na tela:

    Captura de tela do rótulo de inserção.

  2. Redimensione e mova o novo rótulo acima das imagens dos produtos na segunda barra de título e altere a cor do texto para branco na guia Página Inicial.

  3. Clique duas vezes no texto do rótulo e digite Produto:

    Alterar texto do rótulo para Produto.

  4. Copie e cole o rótulo do produto e, em seguida, redimensione e mova a cópia acima da coluna de quantidade.

  5. Clique duas vezes no texto do novo rótulo e digite Quantidade:

    Alterar texto do rótulo para Quantidade.

  6. Copie e cole o rótulo da quantidade e, em seguida, redimensione e mova a cópia acima da coluna de preço unitário.

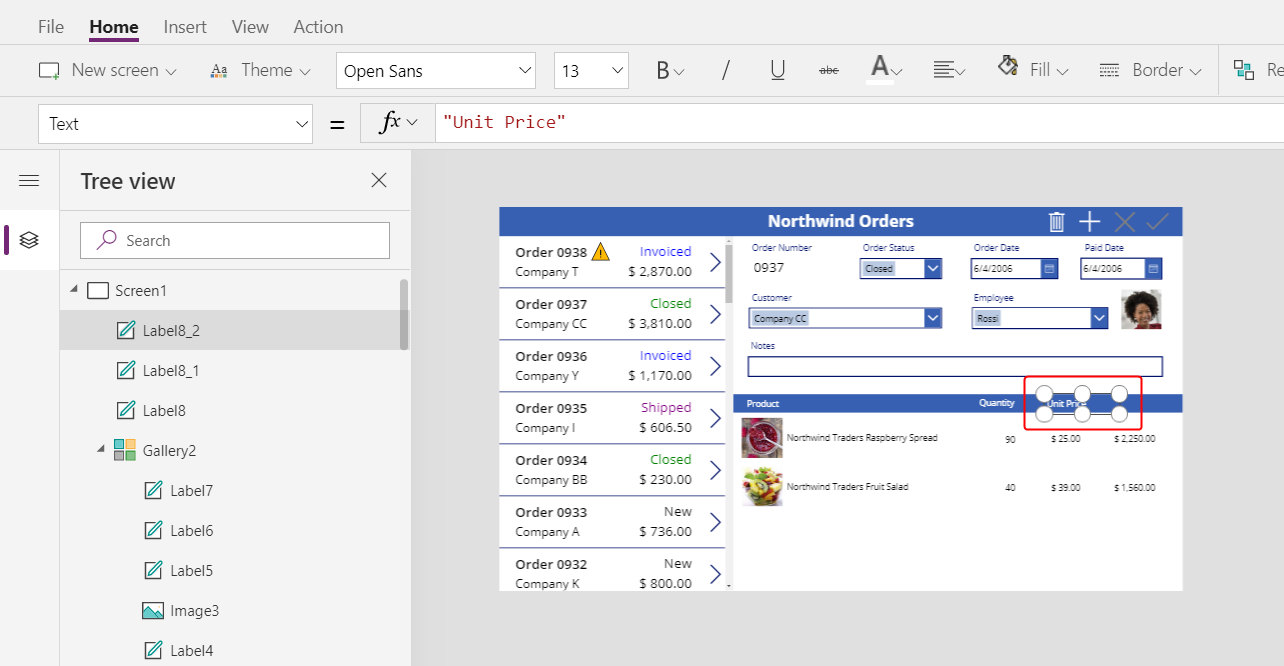

  7. Clique duas vezes no texto do novo rótulo e digite Preço Unitário:

    Alterar texto do rótulo para Preço Unitário.

  8. Copie e cole o rótulo do preço unitário e, em seguida, redimensione e mova a cópia acima da coluna de preço total.

  9. Clique duas vezes no texto do novo rótulo e digite Total:

    Alterar texto do rótulo para Total.

Exibir totais do pedido

  1. Reduza a altura da galeria de detalhes para liberar espaço para os totais de pedidos na parte inferior da tela:

    Reduzir galeria de detalhes do pedido.

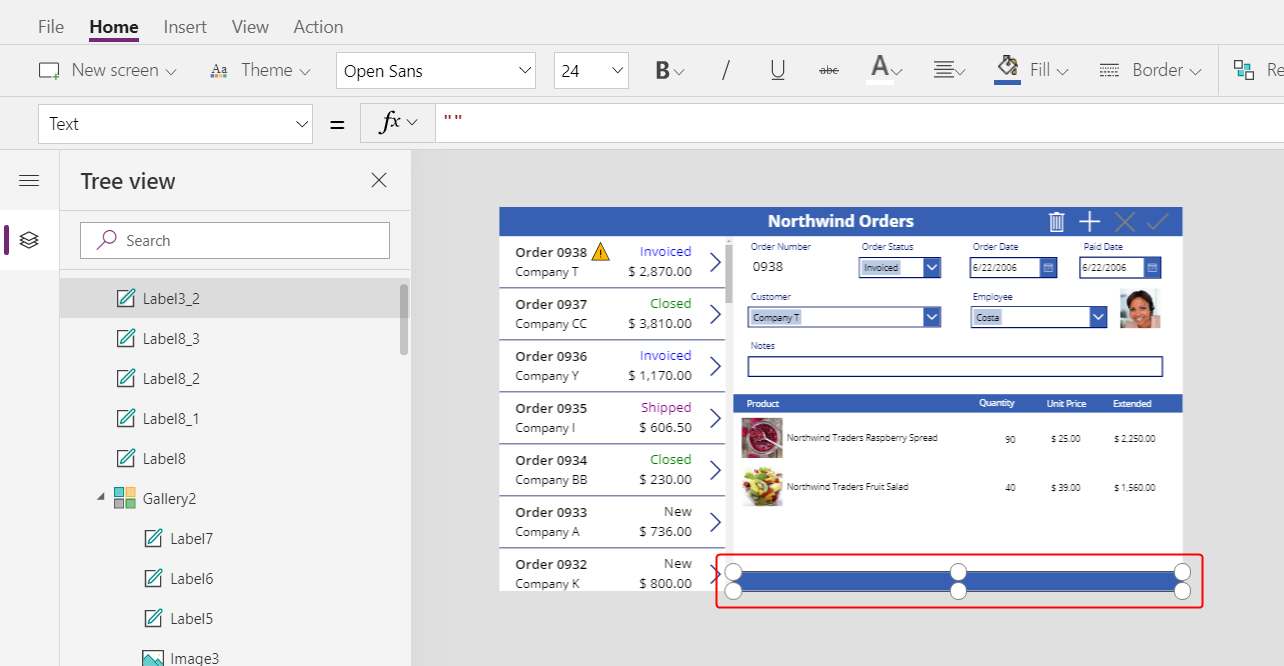

  2. Copie e cole a barra de título no meio da tela e mova a cópia para a parte inferior da tela:

    Copiar a barra de título e mover a cópia para a borda inferior.

  3. Copie e cole o rótulo do produto na barra de título do meio e mova a cópia para a barra de título inferior, à esquerda da coluna Quantidade.

  4. Clique duas vezes no texto do novo rótulo e digite este texto:
    Totais do Pedido:

    Adicionar rótulo aos totais do pedido.

  5. Copie e cole o rótulo de totais de pedidos e, em seguida, redimensione e mova a cópia para a direita do rótulo de totais de pedidos.

  6. Defina a nova propriedade Text do rótulo para esta fórmula:

    Sum( Gallery1.Selected.'Order Details', Quantity )

    Essa fórmula mostra um aviso de delegação, mas você pode ignorá-lo porque nenhum pedido único conterá mais de 500 produtos.

  7. Na guia Página Inicial, defina o alinhamento do texto do novo rótulo como Direita:

    Alterar alinhamento.

  8. Copie e cole este controle Rótulo e, em seguida, redimensione e mova a cópia sob a coluna Total.

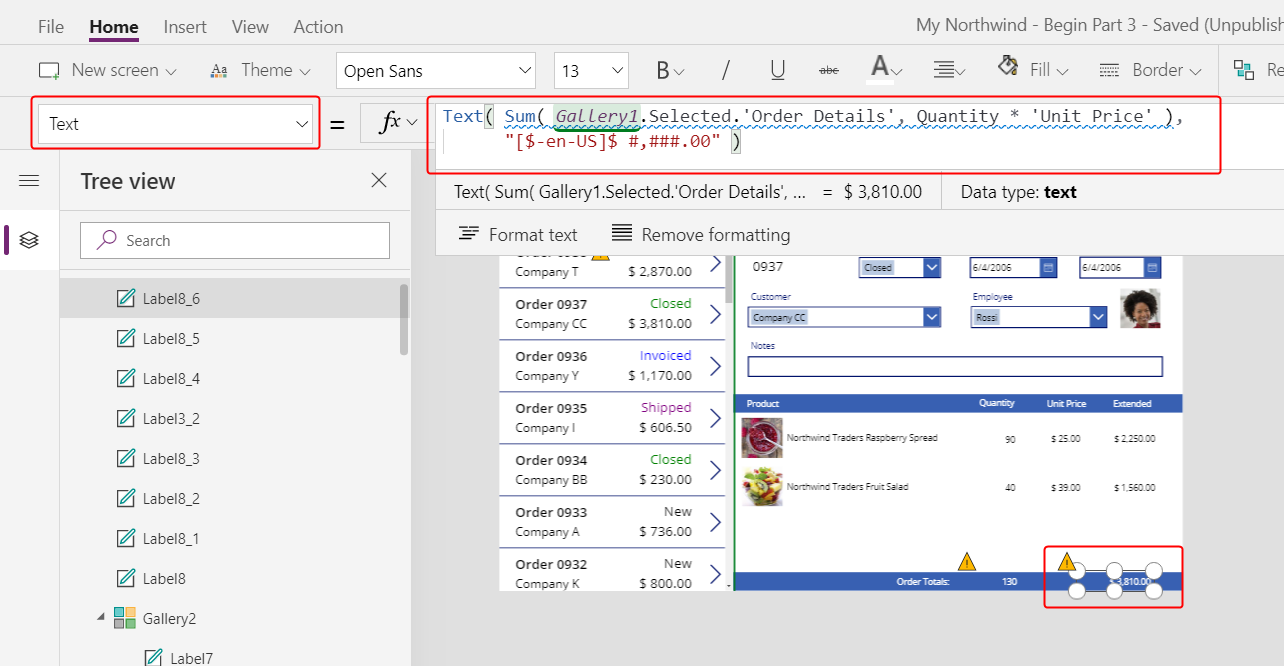

  9. Defina a nova propriedade Text da cópia para esta fórmula:

    Text( Sum( Gallery1.Selected.'Order Details', Quantity * 'Unit Price' ), "[$-en-US]$ #,###.00" )

    Essa fórmula mostra um aviso de delegação, mas você pode ignorá-lo porque nenhum pedido único conterá mais de 500 produtos.

    Mostrar custo total do pedido.

Adicione espaço para novos detalhes

Em qualquer galeria, você pode mostrar dados, mas não pode atualizá-los ou adicionar registros. Na galeria de detalhes, você adicionará uma área onde o usuário pode configurar um registro na tabela Detalhes do Pedido e insira esse registro em um pedido.

  1. Reduza a altura da galeria de detalhes o suficiente para abrir espaço para um espaço de edição de item único sob essa galeria.

    Nesse espaço, você adicionará controles para que o usuário possa adicionar um detalhe do pedido:

    Reduzir a galeria de detalhes.

  2. Na guia Inserir, insira um rótulo e redimensione e mova-o para a galeria de detalhes.

    Inserir rótulo.

  3. Clique duas vezes no texto do novo rótulo e pressione Excluir.

  4. Na guia Página Inicial, defina a cor de Preenchimento do novo rótulo para LightBlue:

    Alterar o preenchimento do rótulo para azul-claro.

Selecione um produto

  1. Na guia Inserir, selecione Controles > Caixa de combinação:

    Inserir caixa de combinação.

    O controle Caixa de combinação aparece no canto superior esquerdo.

  2. No diálogo do submenu, selecione a fonte de dados Produtos do Pedido.

  3. Na guia Propriedades da caixa de combinação, selecione Editar (ao lado de Campos) para abrir o painel Dados. Verifique se o Texto principal e SearchField estão definidos como nwind_productname.

    Você especifica o nome lógico porque o painel Dados ainda não suporta nomes de exibição neste caso:

    Definir o texto principal para a caixa de combinação.

  4. Feche o painel Dados.

  5. Na guia Propriedades próxima à borda direita, role para baixo, desative Permitir seleção múltipla e garanta que Permitir pesquisa está ativado:

    Desabilitar a seleção múltipla e habilitar a pesquisa.

  6. Redimensione e mova a caixa de combinação para a área azul claro, logo abaixo da coluna de nome do produto na galeria de detalhes:

    Mover caixa de combinação.

    Nesta caixa de combinação, o usuário especificará um registro na tabela Produto para o registro Detalhes do Pedido que o aplicativo criará.

  7. Mantenha a tecla Alt pressionada e selecione a seta para baixo da caixa de combinação.

    Dica

    Mantendo pressionada a tecla Alt, você pode interagir com os controles no Power Apps Studio, sem abrir o modo de visualização.

  8. Na lista de produtos que é exibida, selecione um produto.

    Selecionar um produto na caixa de combinação.

Adicione uma imagem do produto

  1. Na guia Inserir, selecione Mídia > Imagem:

    Inserir controle Imagem.

    O controle Imagem aparece no canto superior esquerdo:

    Local padrão do controle Imagem.

  2. Redimensione e mova a imagem para a área azul claro abaixo das outras imagens do produto e ao lado da caixa de combinação.

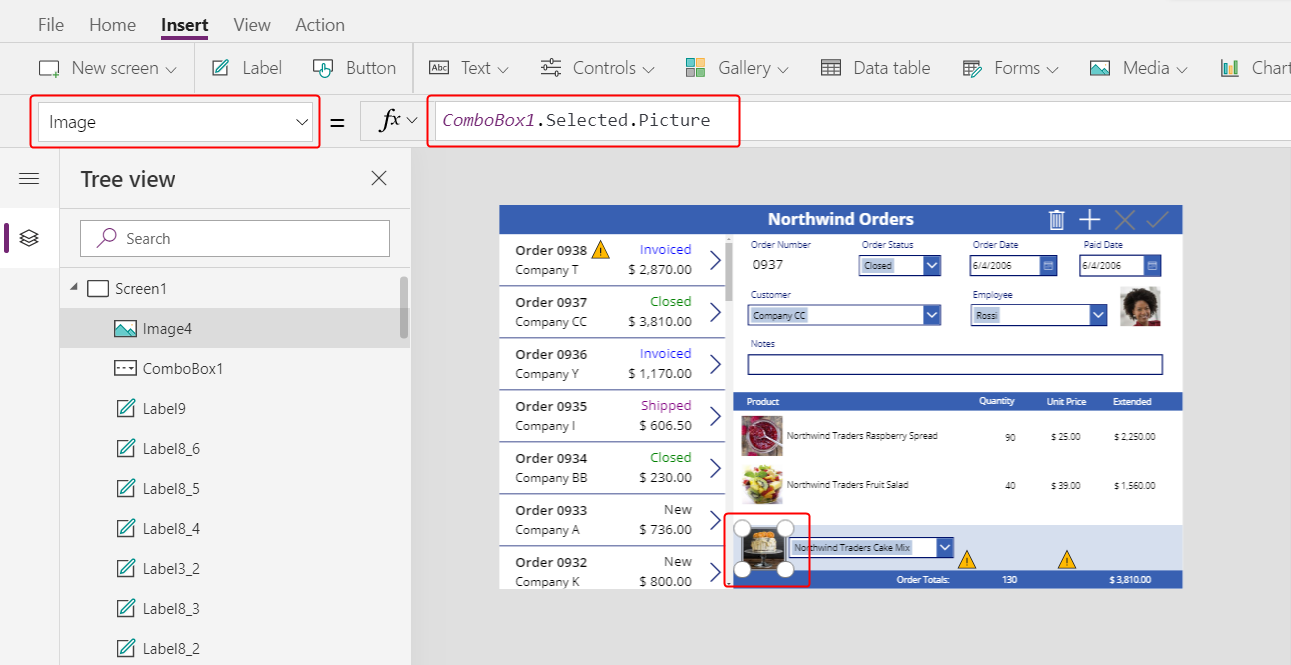

  3. Defina a propriedade Image da imagem como:

    ComboBox1.Selected.Picture

    Definir a propriedade Image da imagem.

    Você está usando o mesmo truque usado para mostrar a imagem do funcionário no formulário de resumo. A propriedade Selected da caixa de combinação retorna o registro completo de qualquer produto que o usuário selecionar, incluindo o campo Imagem.

Adicionar uma caixa de quantidade

  1. Na guia Inserir, selecione Texto > Entrada de texto:

    Adicionar caixa de entrada de texto.

    O controle Entrada de texto aparece no canto superior esquerdo:

    Local padrão da caixa de entrada de texto.

  2. Redimensione e mova a caixa de entrada de texto para à direita da caixa de combinação, abaixo da coluna de quantidade na galeria de detalhe:

    Redimensionar e mover a caixa de entrada de texto.

    Ao usar esta caixa de entrada de texto, o usuário especificará o campo Quantidade do registro Detalhes do Pedido.

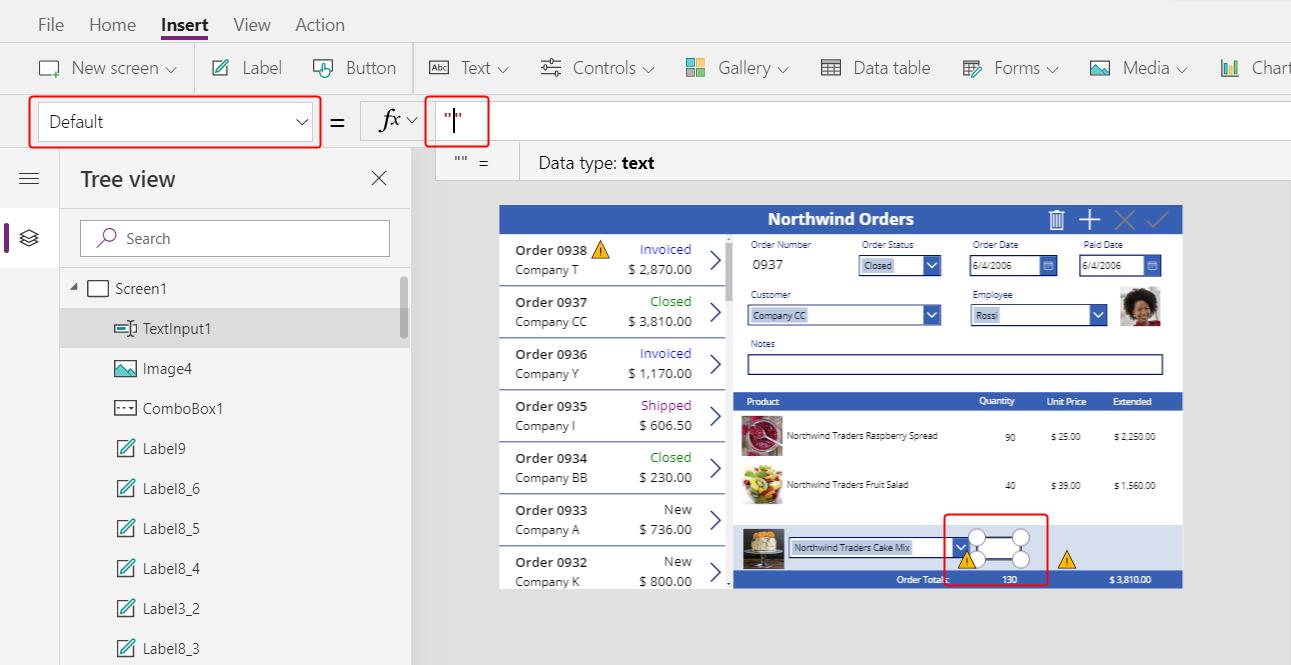

  3. Defina a propriedadeDefault deste controle para "":

    Definir a propriedade Default da caixa de entrada de texto.

  4. Na guia Página Inicial, defina o alinhamento de texto deste controle para Direita:

    Alterar o alinhamento do controle à direita.

Mostrar a unidade e os preços totais

  1. Na guia Inserir, insira um controle Rótulo.

    O rótulo aparece no canto superior esquerdo da tela:

    Inserir um rótulo.

  2. Redimensione e mova o rótulo para a direita do controle de entrada de texto e defina a propriedade Text do rótulo para esta fórmula:

    Text( ComboBox1.Selected.'List Price', "[$-en-US]$ #,###.00" )

    Definir a propriedade Text do rótulo.

    Este controle mostra o Preço de Lista da tabela Encomendar Produtos. Este valor determinará o campo Preço Unitário no registro Detalhes do Pedido.

    Observação

    Nesse cenário, o valor é somente leitura, mas outros cenários podem exigir que o usuário do aplicativo o modifique. Nesse caso, use um controle Entrada de texto e defina sua propriedade Default como List Price.

  3. Na guia Página Inicial, defina o alinhamento do rótulo de preço da lista para Direita:

    Alterar o alinhamento do controle do lado direito.

  4. Copie e cole o rótulo do preço da lista e, em seguida, redimensione e mova a cópia para a direita do rótulo de preço da lista.

  5. Defina a nova propriedade Text do rótulo para esta fórmula:

    Text( Value(TextInput1.Text) * ComboBox1.Selected.'List Price', "[$-en-US]$ #,###.00" )

    Definir a propriedade Text do novo rótulo.

    Esse controle mostra o preço total com base na quantidade especificada pelo usuário do aplicativo e no preço de lista do produto selecionado pelo usuário do aplicativo. É somente informativo para o usuário do aplicativo.

  6. Clique duas vezes no controle de entrada de texto para quantidade e digite um número.

    O rótulo de preço Total é recalculado para mostrar o novo valor:

    Especificar uma quantidade e mostrar o preço total.

Adicionar um ícone Adicionar

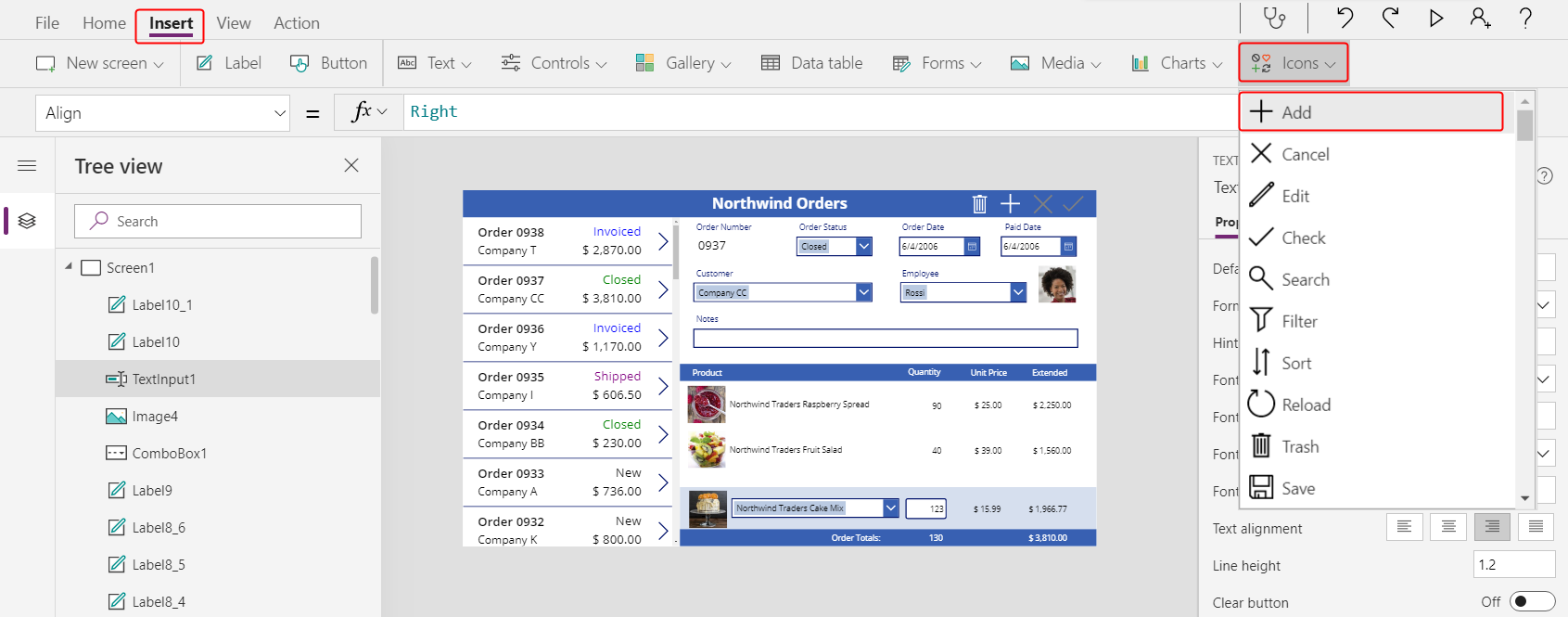

  1. Na guia Inserir, selecione Ícones > Adicionar:

    Inserir ícone Adicionar.

    O é adicionado no canto superior esquerdo da tela.

    Local padrão do ícone Adicionar.

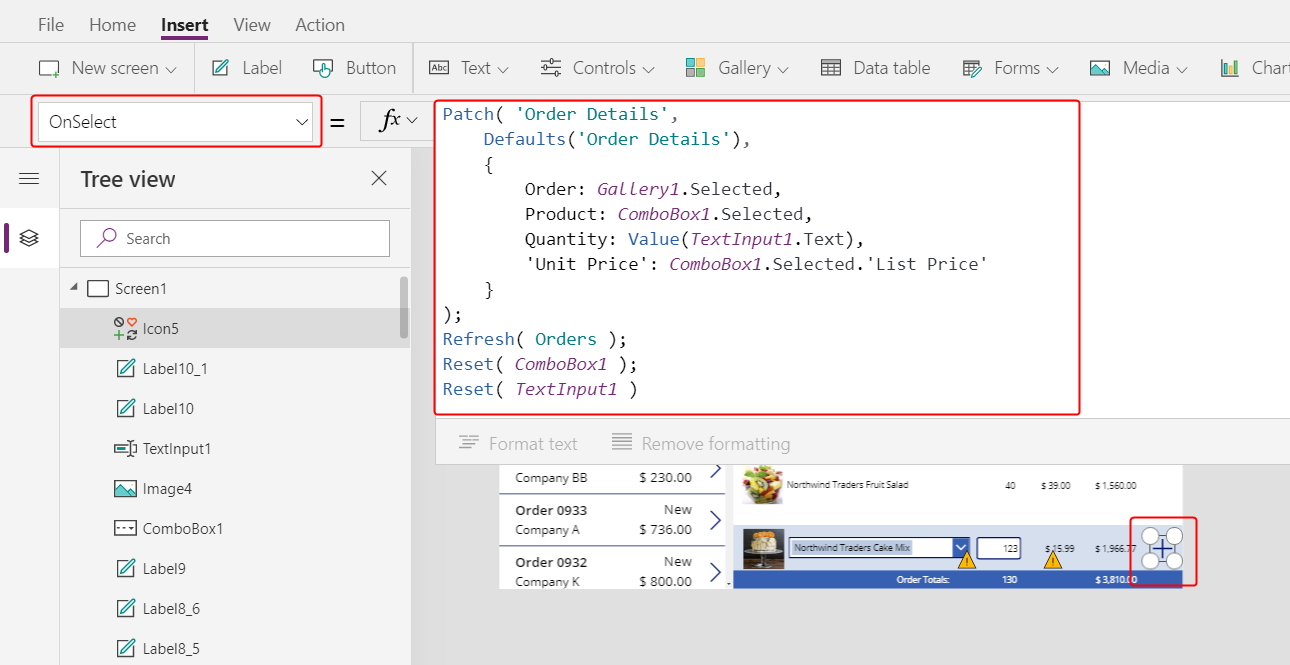

  2. Redimensione e mova esse ícone para a borda direita da área azul claro e defina a propriedade OnSelect do ícone para esta fórmula:

    Patch( 'Order Details',
    Defaults('Order Details'),
    {
        Order: Gallery1.Selected,
        Product: ComboBox1.Selected,
        Quantity: Value(TextInput1.Text),
        'Unit Price': ComboBox1.Selected.'List Price'
    }
);
Refresh( Orders );
Reset( ComboBox1 );
Reset( TextInput1 )

    Definir a propriedade OnSelect do ícone.

    Geralmente, a função Patch atualiza e cria registros, e os argumentos específicos nesta fórmula determinam as mudanças exatas que a função fará.

    • O primeiro argumento especifica a fonte de dados (neste caso, a tabela Detalhes do Pedido) na qual a função atualizará ou criará um registro.

    • O segundo argumento especifica que a função criará um registro com os valores padrão para a tabela Detalhes do Pedido, a menos que especificado de outra forma no terceiro argumento.

    • O terceiro argumento especifica que quatro colunas no novo registro conterão valores do usuário.

      • A coluna Ordem conterá o número do pedido que o usuário selecionou na galeria de pedidos.
      • A coluna Produto conterá o nome do produto que o usuário selecionou na caixa de combinação que mostra os produtos.
      • A coluna Quantidade conterá o valor que o usuário especificou na caixa de entrada de texto.
      • A coluna Preço Unitário conterá o preço da lista do produto que o usuário selecionou para os detalhes deste pedido.

    Observação

    Você pode criar fórmulas que usam dados de qualquer coluna (na tabela Encomendar Produtos) para qualquer produto que o usuário do aplicativo selecionar na caixa de combinação que mostra os produtos. Quando o usuário seleciona um registro na tabela Encomendar Produtos, não apenas o nome do produto aparece nessa caixa de combinação, como também o preço unitário do produto aparece em um rótulo. Cada valor de pesquisa em um aplicativo de tela faz referência a um registro inteiro, não apenas a uma chave primária.

    A função Refresh garante que a tabela Pedidos reflita o registro que você acabou de adicionar à tabela Detalhes do Pedido. A função Reset limpa os dados do produto, quantidade e preço unitário, para que o usuário possa criar mais facilmente outro detalhe do pedido para o mesmo pedido.

  3. Pressione F5 e selecione o ícone Adicionar.

    O pedido reflete as informações que você especificou:

    Animação da adição de um detalhe do pedido.

  4. (opcional) Adicione outro item ao pedido.

  5. Pressione Esc para fechar o modo de Visualização.

Remover um detalhe do pedido

  1. No centro da tela, selecione o modelo da galeria de detalhes:

    Selecionar modelo de galeria.

  2. Na guia Inserir, selecione Ícones > Lixeira:

    Inserir ícone Lixeira.

    O ícone Lixeira é adicionado no canto superior esquerdo do modelo da galeria.

    Local padrão do ícone.

  3. Redimensione e mova o ícone Lixeira para o lado direito do modelo da galeria de detalhe e defina a propriedade OnSelect do ícone para esta fórmula:

    Remove( 'Order Details', ThisItem ); Refresh( Orders )

    Definir a propriedade OnSelect do ícone.

    No momento em que isto foi escrito, você não podia remover um registro diretamente de um relacionamento, então a função Remove removia um registro diretamente da tabela relacionada. ThisItem especifica o registro a ser removido, obtido do mesmo registro na galeria de detalhe em que o ícone Lixeira é exibido.

    Novamente, a operação usa dados em cache, então a função Refresh informa a tabela Pedidos de que o aplicativo alterou uma de suas tabelas relacionadas.

  4. Pressione F5 para abrir o modo Visualizar e selecione o ícone Lixeira ao lado de cada registro de Detalhes do Pedido que você deseja remover do pedido.

  5. Tente adicionar e remover vários detalhes de seus pedidos:

    Animação da adição e remoção de detalhes do pedido.

Em conclusão

Para recapitular, você adicionou outra galeria para mostrar detalhes e controles do pedido, adicionando e removendo um detalhe do pedido no aplicativo. Você usou estes elementos:

  • Um segundo controle Galeria, vinculado à galeria de pedidos, por meio de um relacionamento um para muitos: Gallery2.Items = Gallery1.Selected.'Order Details'
  • Um relacionamento muitos-para-um entre a tabela Detalhes do Pedido e a tabela Produtos do Pedido: ThisItem.Product.'Product Name' e ThisItem.Product.Picture
  • A função Choices para obter uma lista de produtos: Choices( 'Order Details'.Product' )
  • A propriedade Selected de uma caixa de combinação como o registro completo relacionado a muitos para um: ComboBox1.Selected.Picture e ComboBox1.Selected.'List Price'
  • A função Patch para criar um registro de Detalhes da Ordem: Patch( 'Order Details', Defaults( 'Order Details' ), ... )
  • A função Remove para excluir um registro de Detalhes da Ordem: Remove( 'Order Details', ThisItem )

Esta série de tópicos foi um rápido passo a passo de como usar os relacionamentos do Dataverse e as opções em um aplicativo de tela para fins educacionais. Antes de lançar qualquer aplicativo para produção, considere a validação de campo, o tratamento de erros e muitos outros fatores.

Observação

Você pode nos falar mais sobre suas preferências de idioma para documentação? Faça uma pesquisa rápida. (Observe que esta pesquisa está em inglês)

A pesquisa levará cerca de sete minutos. Nenhum dado pessoal é coletado (política de privacidade).
