Formatar a legenda em um gráfico de relatório paginado (Power BI Report Builder)

APLICA-SE A: Power BI Report Builder Power BI Desktop

A legenda do gráfico contém descrições de cada categoria em um gráfico de relatório paginado do Power BI. Uma legenda sempre contém um ou mais itens de legenda, no qual cada item de legenda é composto por uma caixa colorida que representa a série, e uma cadeia de caracteres de texto que descreve a série, conforme indicado na ilustração a seguir.

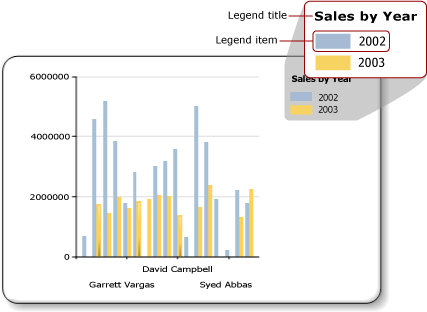

Captura de tela mostrando a legenda do gráfico.

Um item de legenda está conectado a uma série individual no gráfico, exceto para Gráficos de forma, no qual a legenda está conectada a pontos de dados individuais. O gráfico adiciona itens automaticamente na legenda com base na série gerada a partir dos seus dados.

É possível formatar uma legenda usando a caixa de diálogo Propriedades da Legenda ou usando o painel Propriedades. Clique com o botão direito do mouse na legenda e selecione Propriedades da Legenda para alterar os valores do texto da legenda, a cor da tela de fundo, as bordas e os efeitos 3D. Para alterar os valores do título da legenda, selecione-a, clique com o botão direito do mouse no título da legenda e selecione Propriedades do Título da Legenda.

Não é possível adicionar imagens, colunas adicionais ou outros itens complementares à legenda.

Ordenar itens de legenda na legenda

As séries são classificadas na legenda, de acordo com a ordem na qual elas são processadas pelo mecanismo de processamento do Report Builder. Você pode alterar a ordem, alterando a ordem dos campos na zona de dispersão de campos de dados. Se você estiver usando os agrupamentos de série, os dados de série não serão conhecidos até o processamento, para que você não classifique novamente esses itens. As alterações podem ser vistas na Visualização. Para obter mais informações sobre o agrupamento de séries, confira Gráficos (Power BI Report Builder).

Você pode ocultar qualquer série de ser exibida na legenda. Se você estiver usando o agrupamento de série, toda a série relacionada ao campo de dados será oculta. Para obter mais informações, confira Ocultar itens de legenda no gráfico (Power BI Report Builder).

Alterar o texto ou a cor de um item de legenda na legenda

Quando um campo é colocado na zona de dispersão do campo de dados de um gráfico, um item de legenda é gerado automaticamente que contém o nome deste campo. Por padrão, o texto de cada item de legenda é extraído do nome do campo de dados. Cada item de legenda está conectado a uma série individual no gráfico, exceto para Gráficos de forma, nos quaisa legenda está conectada a pontos de dados individuais em vez de séries individuais. Quando um grupo de categorias é definido em um Gráfico de formas, o texto de cada item de legenda é extraído da representação da cadeia do grupo de categorias. Você pode especificar o texto do rótulo personalizado para gráficos de pizza, rosca e funil para mostrar informações diferentes do rótulo de grupo de categorias relacionadas a cada ponto de dados individuais na legenda. Para fazer isso, selecione a legenda e especifique o texto da legenda na caixa de diálogo Propriedades da Série ou na propriedade LegendText no painel Propriedades. Para obter mais informações, confira Alterar o texto de um item de legenda (Power BI Report Builder).

Você também pode especificar as palavras-chave que diferenciam maiúsculas de minúsculas específicas do gráfico para os atributos aos quais é feita referência com frequência na propriedade LegendText ou na caixa de diálogo Propriedades da Série . O controle de gráfico substitui essas palavras-chave em tempo de execução por sua representação de dados. Essa abordagem é útil nos Gráficos de forma porque é possível mostrar as informações relacionadas a pontos de dados específicos. Para obter mais informações, confira Formatar pontos de dados em um gráfico (Power BI Report Builder).

A caixa colorida exibida para cada item de legenda é herdada a partir da cor de preenchimento de sua série correspondente. Se quiser alterar a cor exibida em um item de legenda, você terá que alterar a cor da série correspondente. Para obter mais informações, confira Formatar as cores de série em um gráfico (Power BI Report Builder).

Remover itens de legenda extras da legenda

A legenda está sempre conectada a uma série. Se um item de legenda for exibido na legenda, mas a série correspondente não for exibida no gráfico, a causa mais provável será que a série não contém qualquer valor. Você deve remover essa série para remover o item de legenda da legenda. Para remover uma série do seu gráfico, você poderá clicar com o botão direito do mouse na série especificada e selecione a opção Excluir Série.

Reposicionar a legenda

A área de gráfico é a área retangular que abrange as legendas de eixo e a área de plotagem. Você pode arrastar a legenda para uma de 12 posições diferentes quando a legenda é colocada fora da área de gráfico. Por padrão, a legenda é mostrada fora da área de gráfico. Você também pode definir a posição na caixa de diálogo Propriedades da Legenda .

Não é possível arrastar a legenda dentro ou fora da área de gráfico. Se quiser posicionar a legenda dentro da área de gráfico, na caixa de diálogo Propriedades da Legenda , em Encaixe, selecione Padrão na lista suspensa e desmarque a opção Mostrar legenda fora da área de gráfico . Mostrando a legenda dentro da área de gráfico, você pode maximizar o espaço para pontos de dados no gráfico. No entanto, dependendo do conjunto de dados, ele pode fazer com que a legenda sobreponha alguns pontos de dados na área de gráfico, tornando a leitura do gráfico mais difícil.

Exibir itens de legenda horizontalmente

Por padrão, a legenda é formatada como uma lista de uma ou mais linhas que contém um item de legenda cada uma. A área de legenda se expande para acomodar os itens de legendas. Se a legenda não puder ser expandida, serão exibidas reticências (…). Dependendo do estilo de legenda especificado, a legenda poderá ser expandida na vertical ou horizontal. Você pode alterar o estilo de layout na caixa de diálogo Propriedades da Legenda ou alterar o espaço alocado para exibir todos os itens de legenda.

Para exibir a legenda na horizontal, encaixe a legenda na parte superior ou inferior do gráfico. Isso faz com que a legenda seja expandida na horizontal. Você também pode definir a propriedade Layout como Linha ou Tabela Larga. Defina a propriedade MaxAutoSize no painel Propriedades para controlar o espaço vertical alocado para a legenda quando ela estiver encaixada na parte superior ou inferior da área de gráfico.

Formatar o texto da legenda

Você pode alterar a fonte, o tamanho, o estilo e a cor do texto da legenda na página Fonte da caixa de diálogo Propriedades da Legenda .

Por padrão, o texto da legenda não é otimizado para caber na área de legenda. Para fazer com que o texto da legenda caiba automaticamente no espaço alocado, defina a propriedade AutoFitTextDisabled como False e defina um tamanho da fonte mínimo para a propriedade MinFontSize como o menor tamanho da fonte que você acha que será apresentável e que também permita a otimização da legenda.
