Como usar controles personalizados com o iOS Designer

  • Artigo

Aviso

O iOS Designer foi preterido no Visual Studio 2019 versão 16.8 e Visual Studio 2019 para Mac versão 8.8 e removido no Visual Studio 2019 versão 16.9 e Visual Studio para Mac versão 8.9. A maneira recomendada de criar interfaces de usuário do iOS é diretamente em um Mac executando o Xcode. Para obter mais informações, consulte Criando interfaces de usuário com o Xcode.

Requisitos

O Xamarin Designer para iOS está disponível no Visual Studio para Mac e Visual Studio 2017 e posterior no Windows.

Este guia pressupõe uma familiaridade com o conteúdo abordado nos guias de Introdução.

Passo a passo

Importante

A partir do Xamarin.Studio 5.5, a maneira como os controles personalizados são criados é ligeiramente diferente das versões anteriores. Para criar um controle personalizado, a IComponent interface é necessária (com os métodos de implementação associados) ou a classe pode ser anotada com [DesignTimeVisible(true)]. O último método está sendo usado no exemplo passo a passo a seguir.

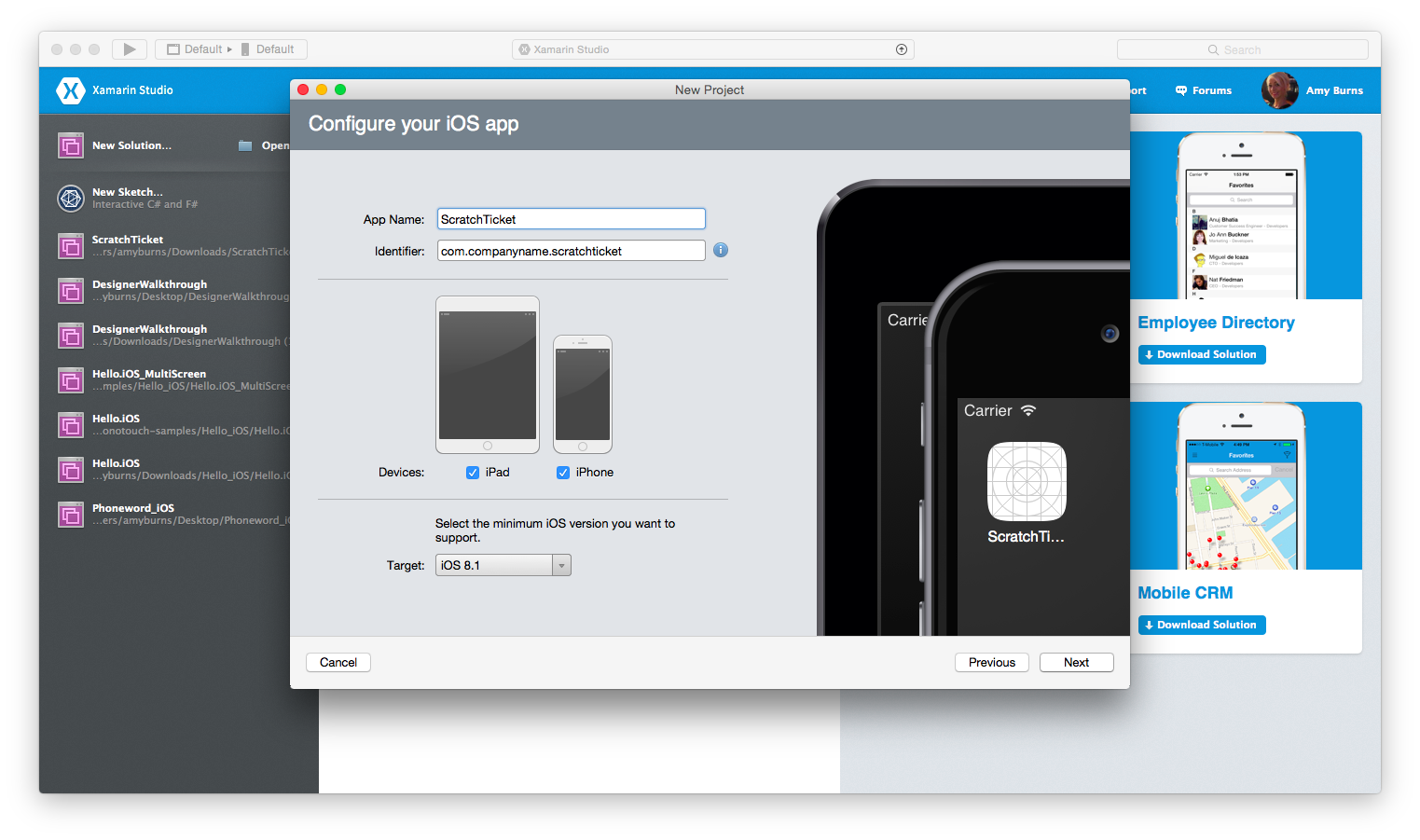

  1. Crie uma nova solução a partir do modelo C# do Aplicativo > de Exibição Única do Aplicativo > iOS>, nomeie-a ScratchTickete continue por meio do assistente para Novo Projeto:

    Criar uma nova solução

  2. Crie um novo arquivo de classe vazio chamado ScratchTicketView:

    Criar uma nova classe ScratchTicketView

  3. Adicione o seguinte código para ScratchTicketView a classe:

    using System;
using System.ComponentModel;
using CoreGraphics;
using Foundation;
using UIKit;

namespace ScratchTicket
{
    [Register("ScratchTicketView"), DesignTimeVisible(true)]
    public class ScratchTicketView : UIView
    {
        CGPath path;
        CGPoint initialPoint;
        CGPoint latestPoint;
        bool startNewPath = false;
        UIImage image;

        [Export("Image"), Browsable(true)]
        public UIImage Image
        {
            get { return image; }
            set
            {
                image = value;
                SetNeedsDisplay();
            }
        }

        public ScratchTicketView(IntPtr p)
            : base(p)
        {
            Initialize();
        }

        public ScratchTicketView()
        {
            Initialize();
        }

        void Initialize()
        {
            initialPoint = CGPoint.Empty;
            latestPoint = CGPoint.Empty;
            BackgroundColor = UIColor.Clear;
            Opaque = false;
            path = new CGPath();
            SetNeedsDisplay();
        }

        public override void TouchesBegan(NSSet touches, UIEvent evt)
        {
            base.TouchesBegan(touches, evt);

            var touch = touches.AnyObject as UITouch;

            if (touch != null)
            {
                initialPoint = touch.LocationInView(this);
            }
        }

        public override void TouchesMoved(NSSet touches, UIEvent evt)
        {
            base.TouchesMoved(touches, evt);

            var touch = touches.AnyObject as UITouch;

            if (touch != null)
            {
                latestPoint = touch.LocationInView(this);
                SetNeedsDisplay();
            }
        }

        public override void TouchesEnded(NSSet touches, UIEvent evt)
        {
            base.TouchesEnded(touches, evt);
            startNewPath = true;
        }

        public override void Draw(CGRect rect)
        {
            base.Draw(rect);

            using (var g = UIGraphics.GetCurrentContext())
            {
                if (image != null)
                    g.SetFillColor((UIColor.FromPatternImage(image).CGColor));
                else
                    g.SetFillColor(UIColor.LightGray.CGColor);
                g.FillRect(rect);

                if (!initialPoint.IsEmpty)
                {
                    g.SetLineWidth(20);
                    g.SetBlendMode(CGBlendMode.Clear);
                    UIColor.Clear.SetColor();

                    if (path.IsEmpty || startNewPath)
                    {
                        path.AddLines(new CGPoint[] { initialPoint, latestPoint });
                        startNewPath = false;
                    }
                    else
                    {
                        path.AddLineToPoint(latestPoint);
                    }

                    g.SetLineCap(CGLineCap.Round);
                    g.AddPath(path);
                    g.DrawPath(CGPathDrawingMode.Stroke);
                }
            }
        }
    }
}

  4. Adicione o FillTexture.png, FillTexture2.png e Monkey.png arquivos (disponíveis no GitHub) à pasta Recursos.

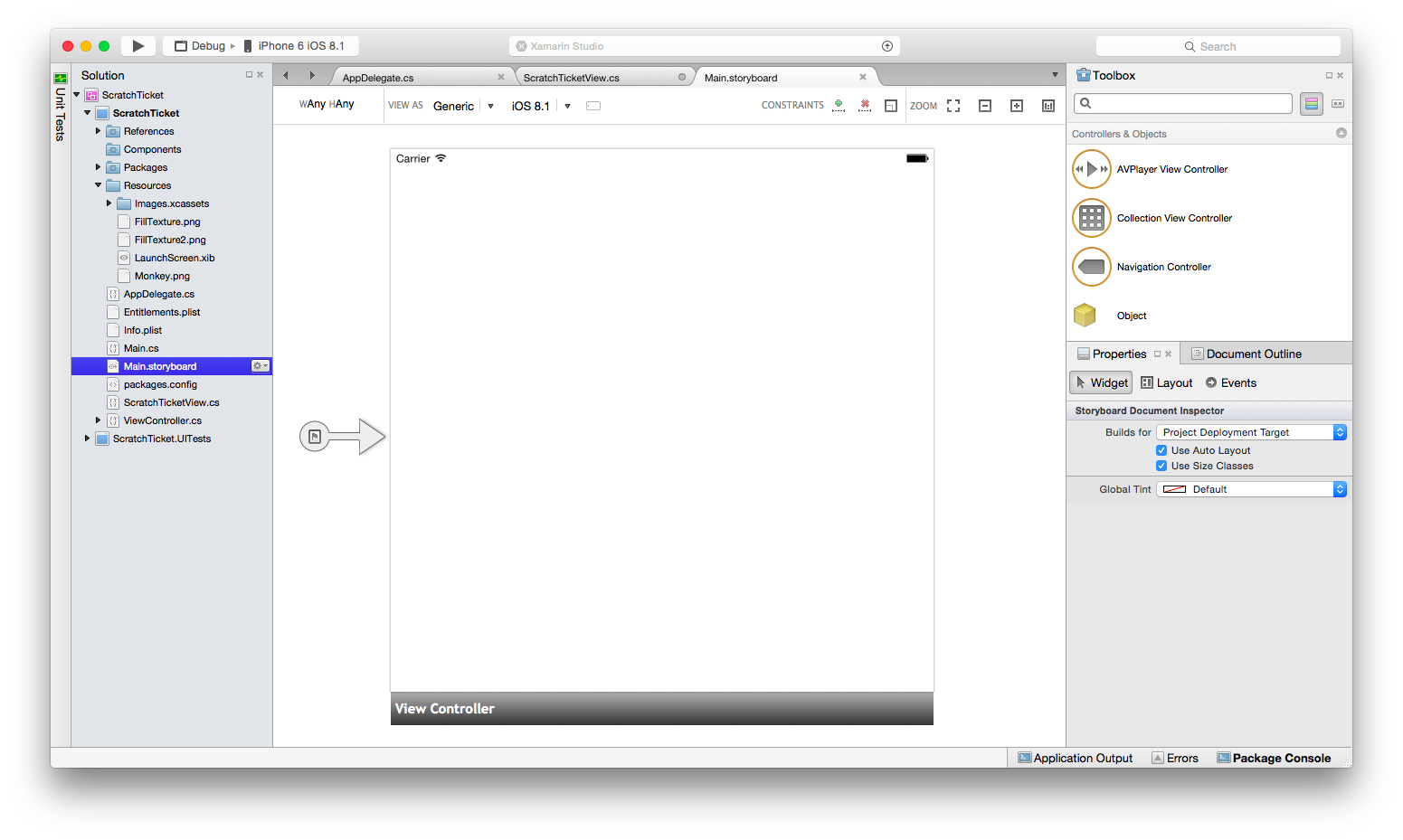

  5. Clique duas vezes no Main.storyboard arquivo para abri-lo no designer:

    O Designer de iOS

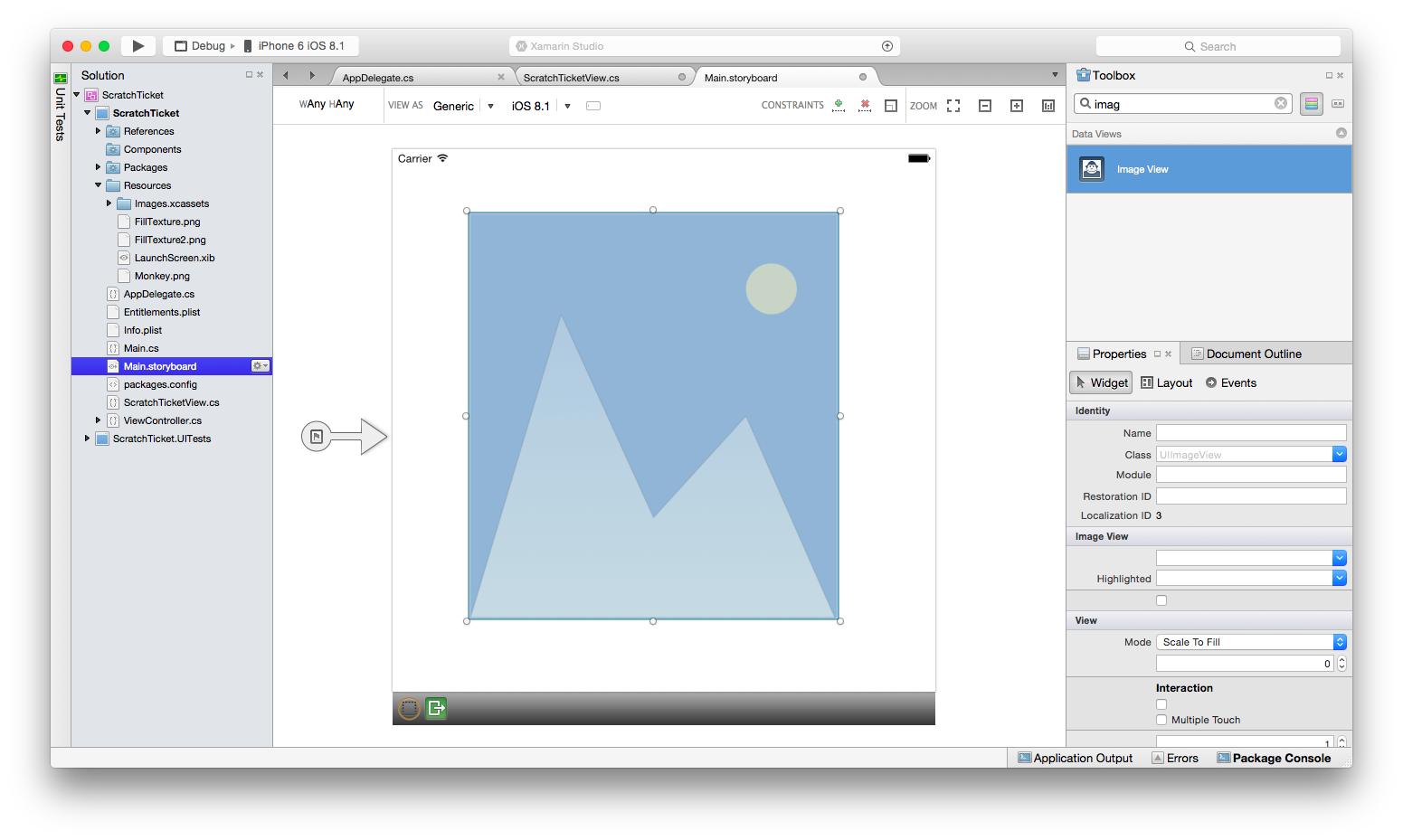

  6. Arraste/solte um Modo de Exibição de Imagem da Caixa de Ferramentas para o modo de exibição no storyboard.

    Um Modo de Exibição de Imagem adicionado ao layout

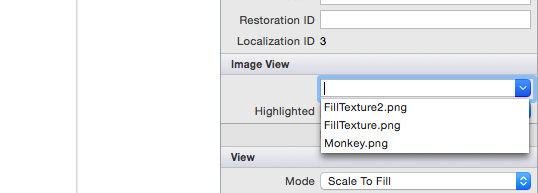

  7. Selecione a Exibição de imagem e altere sua propriedade Image para Monkey.png.

    Definindo a propriedade Image View Image como Monkey.png

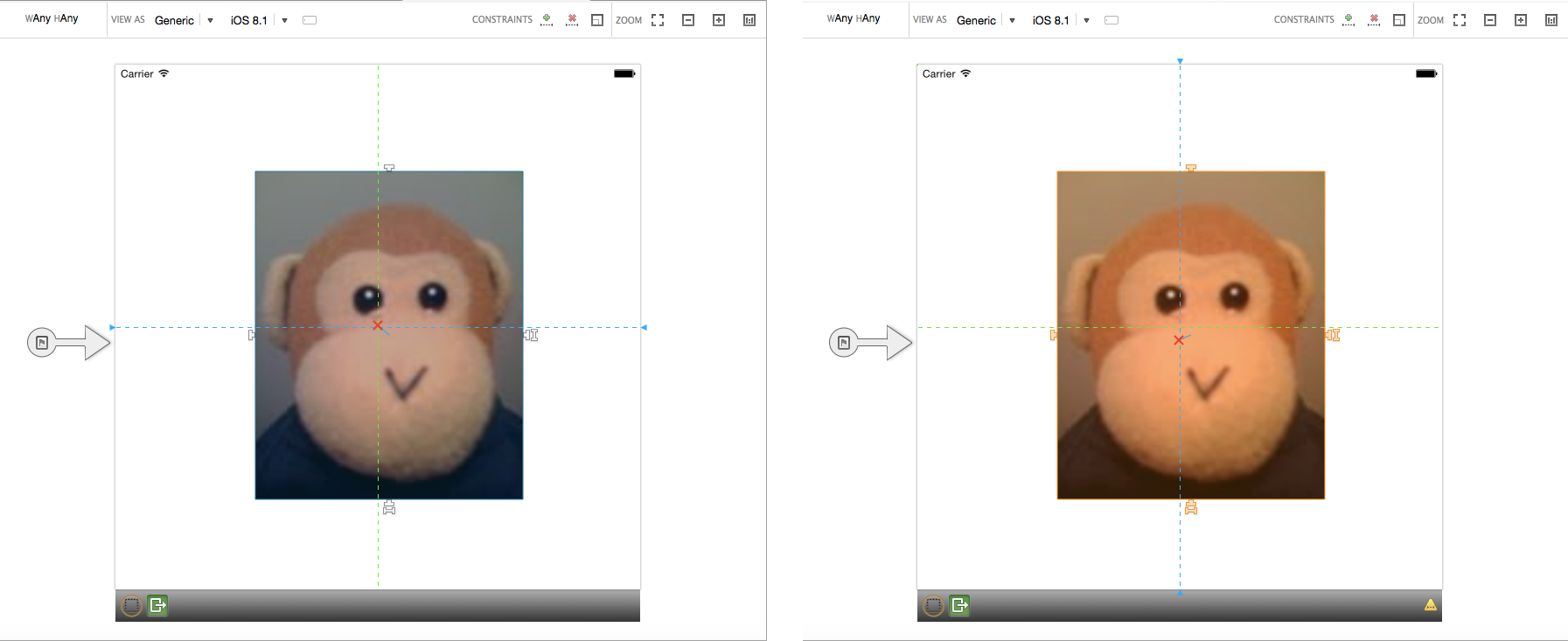

  8. Como estamos usando classes de tamanho, precisaremos restringir essa exibição de imagem. Clique na imagem duas vezes para colocá-la no modo de restrição. Vamos restringi-lo ao centro clicando na alça de fixação central e alinhá-la vertical e horizontalmente:

    Centralização da imagem

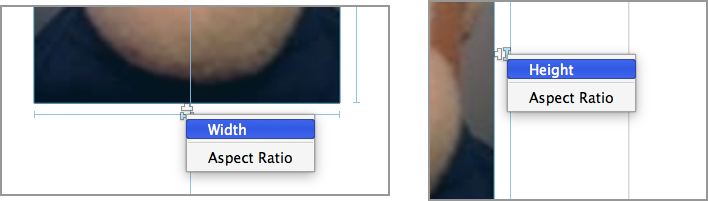

  9. Para restringir a altura e a largura, clique nas alças de fixação de tamanho (as alças em forma de 'osso') e selecione largura e altura, respectivamente:

    Adicionando restrições

  10. Atualize o quadro com base em restrições clicando no botão Atualizar na barra de ferramentas:

    A barra de ferramentas Restrições

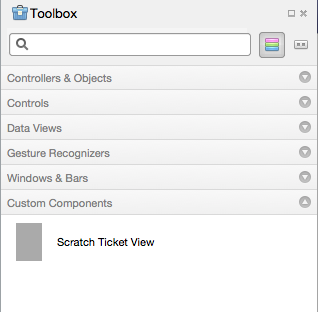

  11. Em seguida, compile o projeto para que a exibição de tíquete de rascunho apareça em Componentes personalizados na caixa de ferramentas:

    A caixa de ferramentas Componentes Personalizados

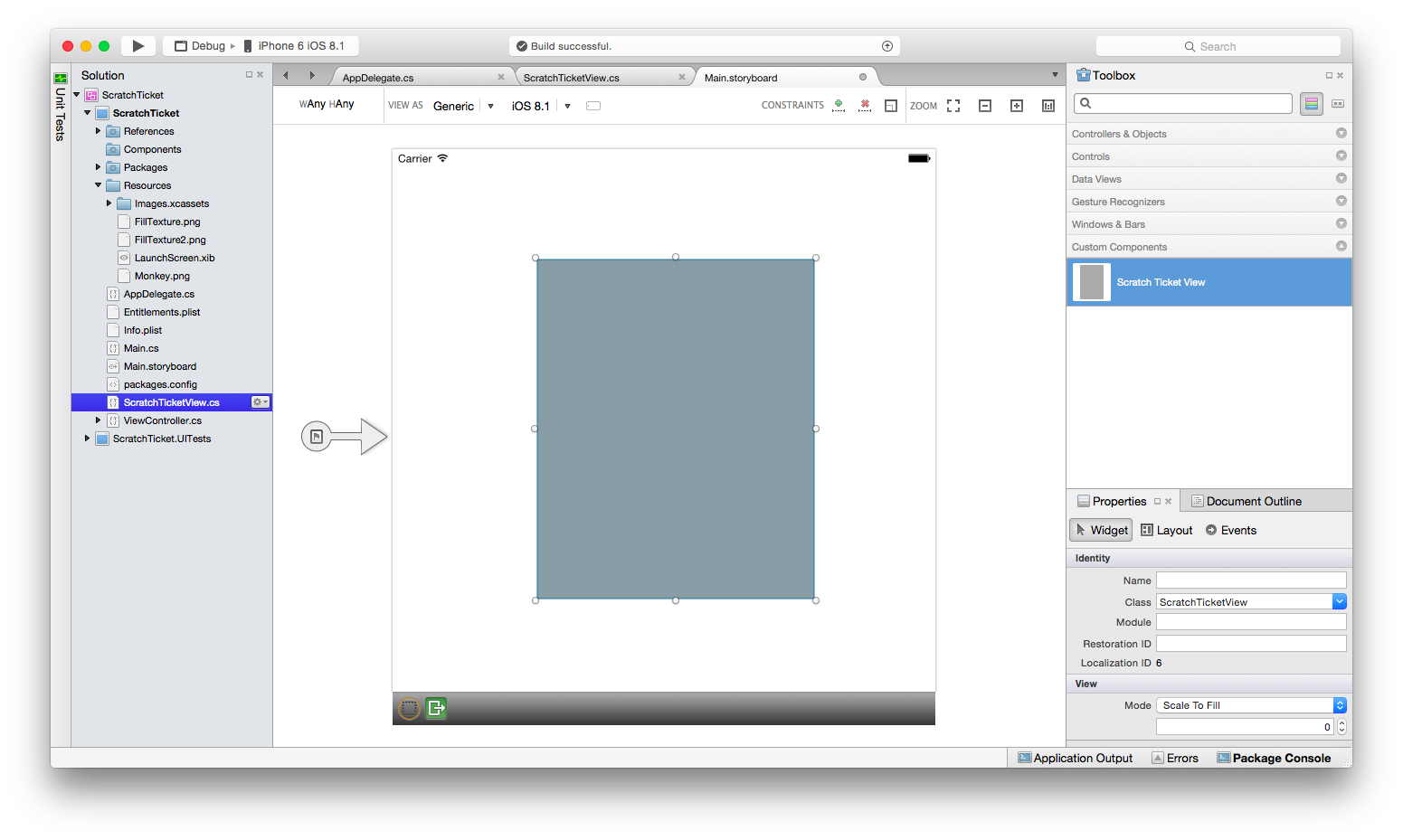

  12. Arraste e solte uma Exibição de Tíquete de Rascunho para que ela apareça sobre a imagem do macaco. Ajuste as alças de arraste para que a Visualização de Ticket de Rascunho cubra completamente o macaco, conforme mostrado abaixo:

    Uma exibição de tíquete de rascunho sobre a visualização de imagem

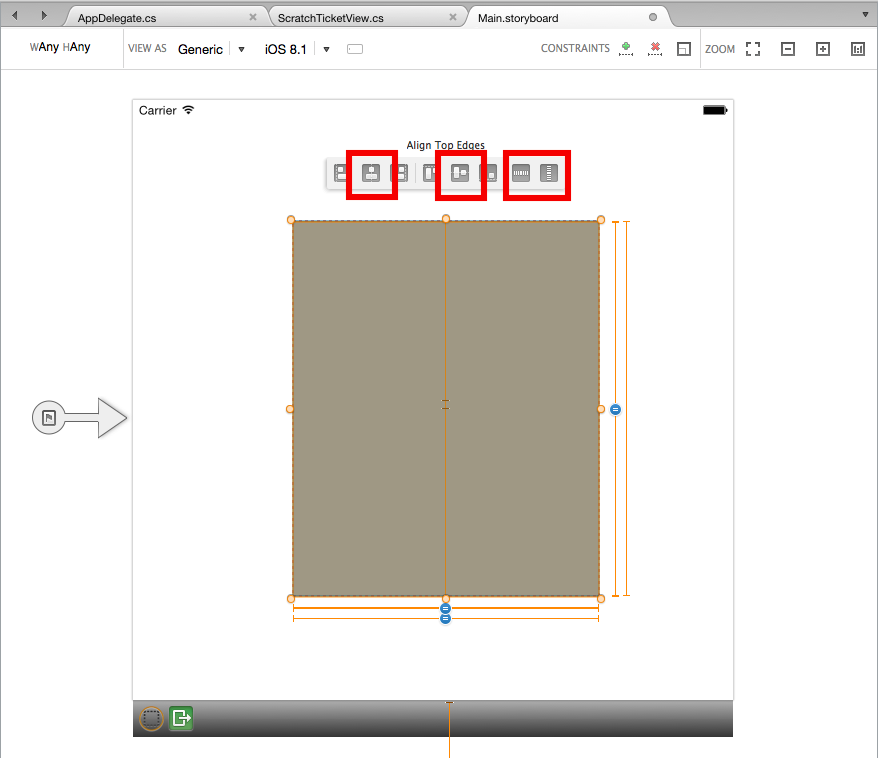

  13. Restrinja o Modo de Exibição de Tíquete de Rascunho ao Modo de Exibição de Imagem desenhando um retângulo delimitador para selecionar ambos os modos de exibição. Selecione as opções para restringi-lo à Largura, Altura, Centro e Meio e atualize os quadros com base nas restrições, conforme mostrado abaixo:

    Centralização e adição de restrições

  14. Execute o aplicativo e "risque" a imagem para revelar o macaco.

    Uma execução de aplicativo de exemplo

Adicionando propriedades de tempo de design

O designer também inclui suporte em tempo de design para controles personalizados de tipo de propriedade numérico, enumeração, cadeia de caracteres, bool, CGSize, UIColor e UIImage. Para demonstrar, vamos adicionar uma propriedade ao ScratchTicketView para definir a imagem que está "riscada".

Adicione o seguinte código à ScratchTicketView classe para a propriedade:

[Export("Image"), Browsable(true)]
public UIImage Image
{
    get { return image; }
    set {
            image = value;
              SetNeedsDisplay ();
        }
}

Também podemos querer adicionar uma verificação nula ao Draw método, assim:

public override void Draw(CGRect rect)
{
    base.Draw(rect);

    using (var g = UIGraphics.GetCurrentContext())
    {
        if (image != null)
            g.SetFillColor ((UIColor.FromPatternImage (image).CGColor));
        else
            g.SetFillColor (UIColor.LightGray.CGColor);

        g.FillRect(rect);

        if (!initialPoint.IsEmpty)
        {
             g.SetLineWidth(20);
             g.SetBlendMode(CGBlendMode.Clear);
             UIColor.Clear.SetColor();

             if (path.IsEmpty || startNewPath)
             {
                 path.AddLines(new CGPoint[] { initialPoint, latestPoint });
                 startNewPath = false;
             }
             else
             {
                 path.AddLineToPoint(latestPoint);
             }

             g.SetLineCap(CGLineCap.Round);
             g.AddPath(path);
             g.DrawPath(CGPathDrawingMode.Stroke);
        }
    }
}

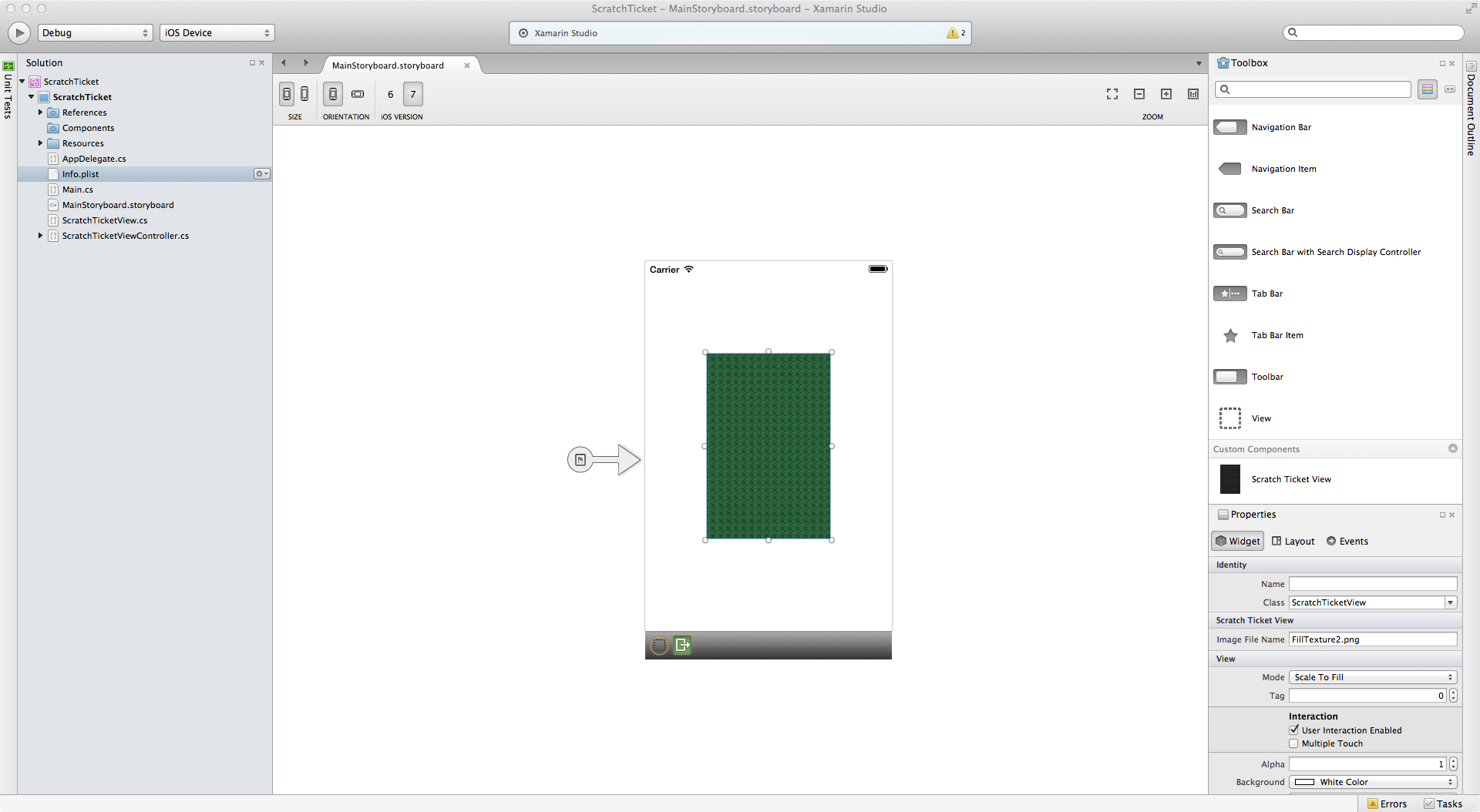

Incluir um ExportAttribute e a BrowsableAttribute com o argumento definido para true resulta na propriedade sendo exibida no painel Propriedade do designer. Alterar a propriedade para outra imagem incluída no projeto, como FillTexture2.png, resulta na atualização do controle em tempo de design, conforme mostrado abaixo:

Editando propriedades de tempo de design

Resumo

Neste artigo, explicamos como criar um controle personalizado, bem como consumi-lo em um aplicativo iOS usando o designer iOS. Vimos como criar e construir o controle para disponibilizá-lo para um aplicativo na Caixa de Ferramentas do designer. Além disso, analisamos como implementar o controle de forma que ele seja renderizado corretamente em tempo de design e tempo de execução, bem como como expor propriedades de controle personalizadas no designer.
