CircularString

Artigo
05/23/2023

Aplica-se a: SQL Server Banco de Dados SQL do Azure Instância Gerenciada de SQL do Azure

Um CircularString é uma coleção de zero ou mais segmentos de arco circulares contínuos. Um segmento de arco circular é um segmento curvado definido por três pontos em um plano bidimensional; o primeiro ponto não pode ser igual ao terceiro ponto. Se todos os três pontos de um segmento de arco circular forem colineares, o segmento de arco será tratado como um segmento de linha.

Instâncias CircularString

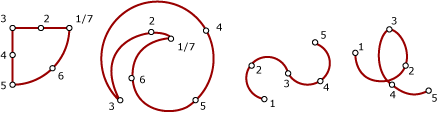

O desenho seguinte mostra instâncias CircularString válidas:

Exemplos de CircularString

Instâncias aceitas

Uma instância CircularString será aceita se estiver vazia ou contiver um número ímpar de pontos, n, em que n > 1. As instâncias CircularString a seguir são aceitas.

DECLARE @g1 geometry = 'CIRCULARSTRING EMPTY';
DECLARE @g2 geometry = 'CIRCULARSTRING(1 1, 2 0, -1 1)';
DECLARE @g3 geometry = 'CIRCULARSTRING(1 1, 2 0, 2 0, 2 0, 1 1)';

@g3 mostra que a instância CircularString pode ser aceita, mas não é válida. A declaração da instância CircularString a seguir não é aceita. Esta declaração lança uma System.FormatException.

DECLARE @g geometry = 'CIRCULARSTRING(1 1, 2 0, 2 0, 1 1)';

Instâncias válidas

Uma instância CircularString válida deve estar vazia ou ter os seguintes atributos:

Deve conter, pelo menos, um segmento de arco circular (ou seja, que tenha um mínimo de três pontos).
O último ponto de extremidade para cada segmento de arco circular na sequência, com exceção do último segmento, deve ser o primeiro ponto de extremidade para o próximo segmento na sequência.
Deve ter um número ímpar de pontos.
Não pode se sobrepor a um intervalo.
Embora instâncias CircularString possam conter segmentos de linha, esses segmentos devem ser definidos por três pontos colineares.

O exemplo a seguir mostra instâncias CircularString válidas.

DECLARE @g1 geometry = 'CIRCULARSTRING EMPTY';
DECLARE @g2 geometry = 'CIRCULARSTRING(1 1, 2 0, -1 1)';
DECLARE @g3 geometry = 'CIRCULARSTRING(1 1, 2 0, 2 0, 1 1, 0 1)';
DECLARE @g4 geometry = 'CIRCULARSTRING(1 1, 2 2, 2 2)';
SELECT @g1.STIsValid(), @g2.STIsValid(), @g3.STIsValid(),@g4.STIsValid();

Uma instância CircularString deve conter, pelo menos, dois segmentos de arco circulares para definir um círculo completo. Uma instância CircularString não pode usar um único segmento de arco circular (como [1 1, 3 1, 1 1]) para definir um círculo completo. Use (1 1, 2 2, 3 1, 2 0, 1 1) para definir o círculo.

O exemplo a seguir mostra instâncias CircularString que não são válidas.

DECLARE @g1 geometry = 'CIRCULARSTRING(1 1, 2 0, 1 1)';
DECLARE @g2 geometry = 'CIRCULARSTRING(0 0, 0 0, 0 0)';
SELECT @g1.STIsValid(), @g2.STIsValid();

Instâncias com pontos colineares

Nos casos a seguir, um segmento de arco circular será tratado como um segmento de linha:

Quando todos os três pontos são colineares (por exemplo, (1 3, 4 4, 7 5)).
Quando o primeiro ponto e o ponto mediano são os mesmos, mas o terceiro ponto é diferente (por exemplo, (1 3, 1 3, 7 5)).
Quando o primeiro e o último pontos são os mesmos, mas o primeiro ponto é diferente (por exemplo, (1 3, 4 4, 4 4)).

Exemplos

R. Criando uma instância de geometry com uma CircularString vazia

Esse exemplo mostra como criar uma instância CircularString vazia:

DECLARE @g geometry;
SET @g = geometry::Parse('CIRCULARSTRING EMPTY');

B. Criando uma instância de geometry usando uma CircularString com um segmento de arco circular

O seguinte exemplo mostra como criar uma instância CircularString com um único segmento de arco circular (meio-círculo):

DECLARE @g geometry;
SET @g = geometry:: STGeomFromText('CIRCULARSTRING(2 0, 1 1, 0 0)', 0);
SELECT @g.ToString();

C. Criando uma instância de geometry usando uma CircularString com vários segmentos de arco circular

O seguinte exemplo mostra como criar uma instância CircularString com mais de um segmento de arco circular (círculo cheio):

DECLARE @g geometry;
SET @g = geometry::Parse('CIRCULARSTRING(2 1, 1 2, 0 1, 1 0, 2 1)');
SELECT 'Circumference = ' + CAST(@g.STLength() AS NVARCHAR(10));

Veja a seguir o conjunto de resultados.

Circumference = 6.28319

Compare a saída quando LineString é usada em vez de CircularString:

DECLARE @g geometry;
SET @g = geometry::STGeomFromText('LINESTRING(2 1, 1 2, 0 1, 1 0, 2 1)', 0);
SELECT 'Perimeter = ' + CAST(@g.STLength() AS NVARCHAR(10));

Veja a seguir o conjunto de resultados.

Perimeter = 5.65685

Observe que o valor do exemplo de CircularString está perto de 2∏, que é a circunferência real do círculo.

D. Declarando e criando uma instância de geometry com uma CircularString na mesma instrução

Este snippet mostra como declarar e criar uma instância de geometry com uma CircularString na mesma instrução:

DECLARE @g geometry = 'CIRCULARSTRING(0 0, 1 2.1082, 3 6.3246, 0 7, -3 6.3246, -1 2.1082, 0 0)';

E. Criando uma instância de geography com uma CircularString

O exemplo a seguir mostra como declarar e criar uma instância de geography com uma CircularString:

DECLARE @g geography = 'CIRCULARSTRING(-122.358 47.653, -122.348 47.649, -122.348 47.658, -122.358 47.658, -122.358 47.653)';

F. Criando uma instância de geometry com uma CircularString que é uma linha reta

O exemplo a seguir mostra como criar uma instância CircularString que é uma linha reta:

DECLARE @g geometry;
SET @g = geometry::STGeomFromText('CIRCULARSTRING(0 0, 1 2, 2 4)', 0);
