Projetar diagramas de banco de dados (Visual Database Tools)

aplica-se a:SQL ServerBanco de Dados SQL do AzureInstância Gerenciada de SQL do AzureSistema de Plataforma Analítica (PDW)

O Designer de Banco de Dados é uma ferramenta visual que permite projetar e visualizar um banco de dados ao qual você está conectado. Ao criar um banco de dados, você pode usar o Designer de Banco de Dados para criar, editar ou excluir tabelas, colunas, chaves, índices, relações e restrições. Para visualizar um banco de dados, você pode criar um ou mais diagramas ilustrando algumas ou todas as tabelas, colunas, chaves e relações nele.

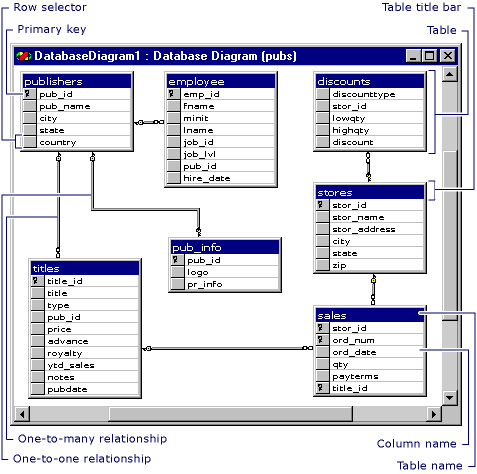

diagrama de banco de dados

Para qualquer banco de dados, você pode criar quantos diagramas de banco de dados desejar; cada tabela de banco de dados pode aparecer em qualquer número de diagramas. Assim, você pode criar diagramas diferentes para visualizar diferentes partes do banco de dados ou acentuar diferentes aspectos do design. Por exemplo, você pode criar um diagrama grande mostrando todas as tabelas e colunas e pode criar um diagrama menor mostrando todas as tabelas sem mostrar as colunas.

Cada diagrama de banco de dados criado é armazenado no banco de dados associado.

Tabelas e colunas em um diagrama de banco de dados

Dentro de um diagrama de banco de dados, cada tabela pode aparecer com três recursos distintos: uma barra de título, um seletor de linha e um conjunto de colunas de propriedade.

Barra de Título A barra de título mostra o nome da tabela

Se você modificou uma tabela e ainda não a salvou, um asterisco (*) aparecerá no final do nome da tabela para indicar alterações não salvas. Para obter informações sobre como salvar tabelas e diagramas modificados, consulte Trabalhar com Diagramas de Banco de Dados (Visual Database Tools)

Seletor de Linha Você pode clicar no seletor de linha para selecionar uma coluna de banco de dados na tabela. O seletor de linha exibirá um símbolo de chave se a coluna estiver na chave primária da tabela. Para obter informações sobre chaves primários, consulte Como trabalhar com chaves.

Colunas de Propriedade O conjunto de colunas de propriedade fica visível apenas nas determinadas exibições da tabela. Você pode exibir uma tabela em qualquer uma das cinco exibições diferentes para ajudá-lo a gerenciar o tamanho e o layout do diagrama.

Para obter mais informações sobre exibições de tabela, consulte Personalizar a quantidade de informações exibidas em diagramas (Visual Database Tools).

Relações em um diagrama de banco de dados

Em um diagrama de banco de dados, cada relação pode aparecer com três recursos distintos: pontos de extremidade, um estilo de linha e tabelas relacionadas.

Pontos de extremidade Os pontos de extremidade da linha indicam se a relação é de um para um ou de um para muitos. Se uma relação tiver uma chave em um ponto de extremidade e o dígito oito no outro, trata-se de uma relação um para muitos. Se a relação tiver uma chave em cada ponto de extremidade, trata-se de uma relação um para um.

Estilo de Linha A linha em si (não seus pontos de extremidade) indica se o DBMS (Sistema de Gerenciamento de Banco de Dados) impõe integridade referencial para a relação quando novos dados são adicionados à tabela de chave estrangeira. Se a linha parecer sólida, o DBMS imporá a integridade referencial para a relação quando as linhas forem adicionadas ou modificadas na tabela de chave estrangeira. Se a linha aparecer pontilhada, o DBMS não imporá a integridade referencial para a relação quando as linhas forem adicionadas ou modificadas na tabela de chave estrangeira.

Tabelas Relacionadas A linha de relação indica que existe uma relação de chave estrangeira entre uma tabela e outra. Em uma relação um para muitos, a tabela de chave estrangeira é a tabela próxima ao símbolo do dígito oito da linha. Se ambos os pontos de extremidade da linha se conectam à mesma tabela, a relação é reflexiva. Para obter mais informações, consulte Desenhar Relações Reflexivas (Visual Database Tools).
