Surface Laptop 13-in Component Disassembly and Reassembly

  • Aplica-se a: Windows 10, Windows 11

Aviso

Reveja as diretrizes de Segurança Geral e Segurança da Bateria na íntegra antes de prosseguir com quaisquer passos de reparação.

Importante

Leia este Guia na sua totalidade antes de iniciar quaisquer reparações. Se, em algum momento, não tiver a certeza ou não se sentir à vontade para efetuar as reparações, conforme detalhado neste Guia, NÃO continue. Contacte a Microsoft para obter mais opções de suporte.

Aviso

Se não seguir as instruções neste Guia, a utilização de peças de substituição não relacionadas com a Microsoft (nãogenuinas), incompatíveis ou modificadas e/ou a não utilização de ferramentas adequadas pode resultar em ferimentos graves, morte e/ou danos no produto ou noutra propriedade.

Calibragem e Autenticação

Os componentes específicos requerem calibragem ou autenticação de software adicionais depois de concluir a instalação do componente antes de a peça funcionar na capacidade total. Os passos específicos são destacados nos fluxos de trabalho de reparação pertinentes.

Peças Afetadas

  • Ecrã da Capa AB (TDM) –
    • Pré-instalação – requer um fluxo de trabalho de reparação de pré-instalação, concluído no SDT, para colocar o dispositivo no modo de configuração de reparação. Pós-instalação – requer um fluxo de trabalho pós-instalação, concluído no SDT, para calibrar e validar o ecrã para as definições corretas.
  • Trackpad –
    • Pré-instalação – requer um fluxo de trabalho de reparação de pré-instalação, concluído no SDT, para colocar o dispositivo no modo de configuração de reparação.
    • Pós-instalação – requer um fluxo de trabalho pós-instalação, concluído no SDT, para validar o touchpad para as definições de idioma do conjunto de chaves corretas.

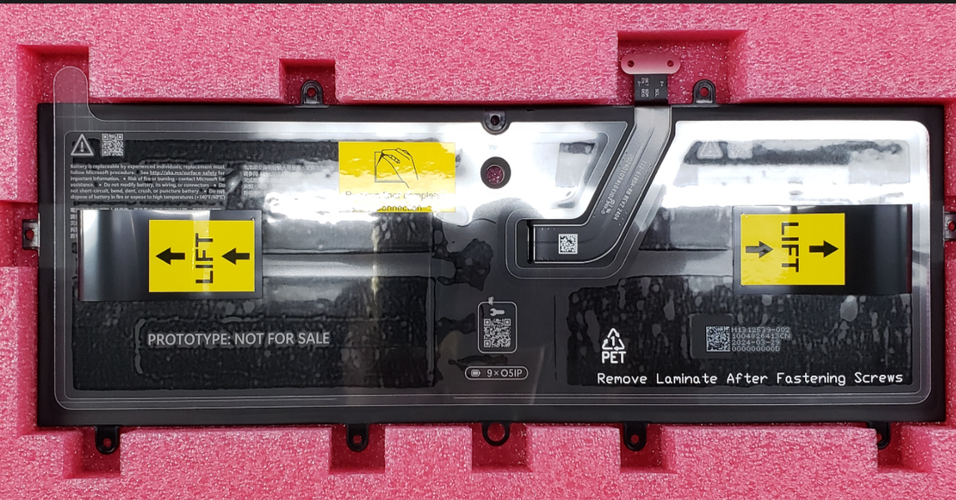

  • Bateria –
    • Pré-instalação – requer um fluxo de trabalho de reparação de pré-instalação, concluído no SDT, para colocar o dispositivo no modo de configuração de reparação.
    • Pós-instalação – requer um fluxo de trabalho de autenticação pós-instalação, concluído no SDT, para validar e autenticar a nova bateria como uma parte válida da Microsoft.
  • Placa Principal (PCBA) –
    • Pós-instalação – requer um fluxo de trabalho pós-instalação para Calibragem do ecrã, Validação do ecrã, validação do touchpad e uma autenticação/validação da Bateria, concluída no SDT, para calibrar o ecrã para as definições corretas com a nova placa e garantir que a bateria é detetada como uma parte autêntica.

Passos de Pré-requisitos

Os passos descritos nesta secção devem ser realizados antes de iniciar qualquer reparação num dispositivo Surface.

  • Desligar dispositivo – Certifique-se de que o dispositivo está completamente desligado e de que a bateria está totalmente descarregada. Para obter orientações , consulte As Precauções e Avisos Específicos da Reparação . Uma vez descarregado, o dispositivo deve ser desligado de todas as fontes de energia.

  • Prevenção de ESD – Certifique-se de que os passos de prevenção do ESD e as diretrizes gerais são seguidos antes de abrir o dispositivo. Veja a secção Prevenção do ESD para obter orientações.

  • Dispositivo de Posição – Para evitar danos no dispositivo, certifique-se de que o dispositivo é colocado numa superfície limpo sem resíduos.

Importante

Notação do Número de Série do Dispositivo: O número de série deste dispositivo está localizado na capa inferior original. É crucial manter o número de série original do dispositivo para suporte futuro da Microsoft. O D Bucket FRU remove o número de série original do dispositivo e o número de série do dispositivo original não pode ser adicionado permanentemente a uma peça de substituição. Para garantir que o número de série original é retido, registe-o utilizando tinta impermeável numa etiqueta. Afixe a etiqueta a uma área facilmente acessível no exterior do dispositivo e mantenha um registo do número de série numa localização segura. A Microsoft fornece uma etiqueta para esta finalidade na embalagem da peça de substituição. A etiqueta incluída na embalagem da peça tem espaço designado para o número de série original e o identificador de produto da peça.

Substituição de Pés

Requisitos Preliminares

Importante

Certifique-se de que segue todas as notas especiais (a negrito) com cuidado em cada secção do processo.

Ferramentas Necessárias

  • Tapete de ESD-Safe Macio ou Bancada

  • Alça de Pulso Anti-estática (resistência a 1 MOhm)

  • Novas palhetas de guitarra de plástico

Componentes Principais

  • 4 Pés (Consulte a Lista de Peças de Serviço Ilustradas)

Procedimento – Remoção (pés)

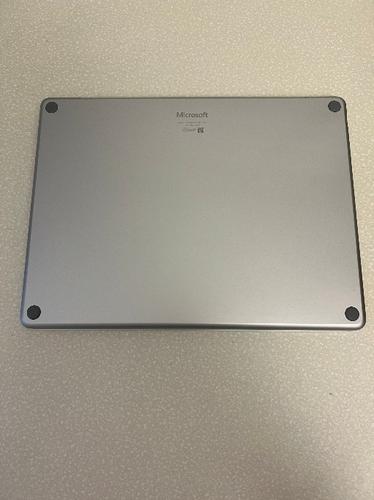

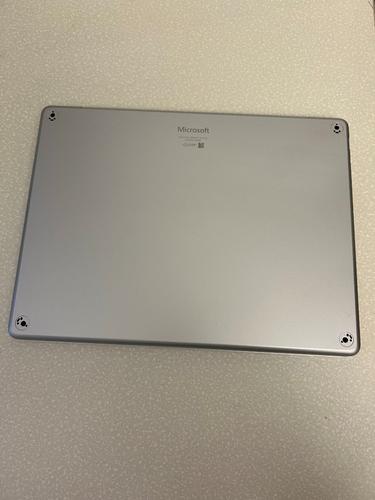

  1. Coloque o dispositivo numa superfície macia segura ESD com o lado inferior virado para cima.

    Surface Laptop 13-in com o lado inferior virado para cima, mostrando a localização do pé.

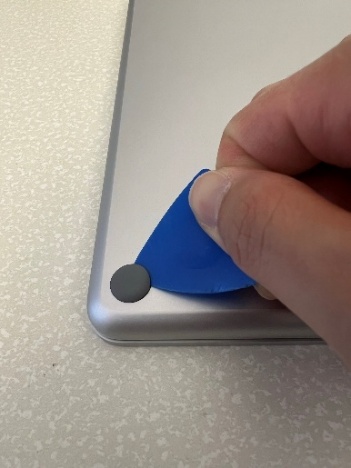

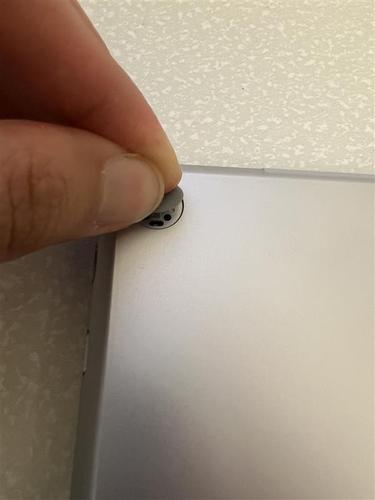

  2. Para subir o pé, insira suavemente uma palheta de guitarra de plástico entre o pé e o balde D inferior. Poderá ter de tentar inserir suavemente a escolha a partir de uma direção diferente, mas não utilize uma ferramenta de metal e utilize apenas a ferramenta de plástico especificada.

    O selecionador de guitarra de plástico está a ser inserido debaixo do pé do dispositivo.

  3. Repita os passos 1 e 2 para remover os restantes três pés e coloque-os de lado para reutilização (se não estiverem danificados).

    Todos os quatro pés removidos do dispositivo e colocados de lado.

Procedimento – Instalação (pés)

  1. Alinhe cuidadosamente as ranhuras nos pés com o orifício longo no Registo D e prima o pé para baixo verticalmente até ficar plano até ao Registo D.

    Uma pessoa com um botão pequeno.

  2. Repita o passo anterior para os pés restantes.

    Um grande plano de um computador.

Substituição da Capa C

Requisitos Preliminares

Importante

Certifique-se de que segue todas as notas especiais (a negrito) com cuidado em cada secção do processo.

Ferramentas Necessárias

  • Tapete de ESD-Safe Macio ou Bancada
  • Alça de Pulso Anti-estática (resistência a 1 MOhm)
  • Novas palhetas de guitarra de plástico
  • Chave de fendas 5IP Torx Plus
  • Sharpie
  • Ruler
  • Chave de Fendas de Binário ajustável que pode ser definida como 1,2kgf-cm compatível com 5IP Torx Plus Bits ou uma Chave de Fendas Torx Plus de 5IP predefinida (definida como 1,2kgf-cm)
  • Calipers com uma resolução e precisão de 0,01 mm
  • Pinças seguras ESD Metálicos
  • Pinças seguras de ESD de Plástico
  • Spudger Plastic ESD Safe
  • Medidor de Função Grossa de 0,2 mm
  • Álcool isopropílico (70% IPA) e limpeza de cotonetes

Componentes Principais

  • C Cover Keyset Subassembly

  • 5 Parafusos 5IP (para Capa C)

  • 20 Shims do Trackpad (quatro espessuras diferentes)

  • 8 Parafusos 5IP (para trackpad)

  • 2 Bandas Condutoras

  • 4 Documentos de Alinhamento do Trackpad

Procedimento – Remoção (Capa C)

  1. Siga "Procedimento – remoção (pés)"

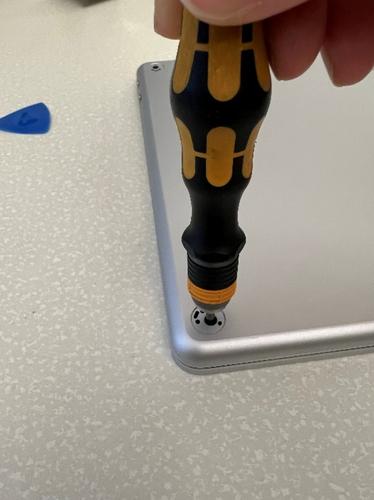

  2. Com os pés removidos, utilize uma chave de fendas 5IP Torx Plus para remover os quatro parafusos recentemente expostos.

    Importante

    Para evitar qualquer possibilidade de descascar parafusos, certifique-se de que prime firmemente com a chave de fendas. Além disso, controle e conte o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

    A remover parafusos da parte inferior do dispositivo com uma chave de fendas Torx Plus de 5IP.

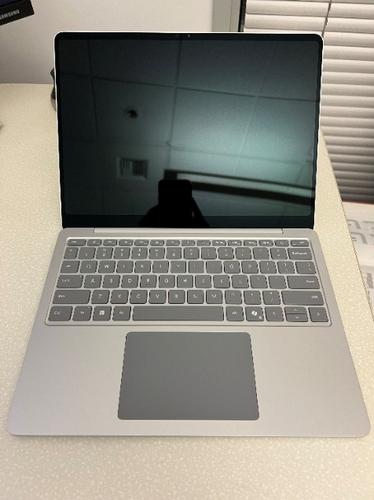

  3. Rode cuidadosamente o dispositivo e abra a capa do ecrã para o ângulo máximo.

    O dispositivo inverteu-se para o ângulo máximo e a capa a apresentar é aberta.

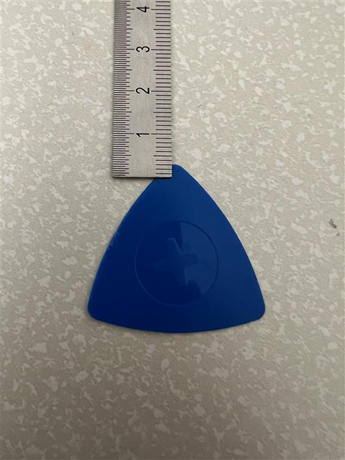

  4. Utilize uma nitidez e uma régua para desenhar uma linha a 3mm de distância da borda de duas palhetas de guitarra para evitar inserir a escolha da guitarra demasiado profunda enquanto remove a Capa C.

    As palhetas de guitarra marcadas com uma linha a 3mm da borda com uma nitidez e régua.

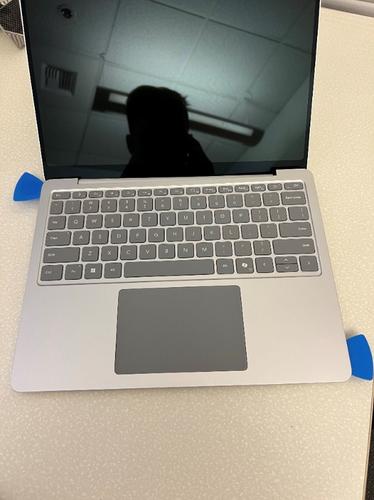

  5. Com o seu dispositivo plano sobre uma superfície segura para ESD durante o resto deste processo de remoção, insira firmemente, mas cuidadosamente, a escolha da guitarra de plástico entre a Capa C e o balde D, pelo menos, 5 mm abaixo do canto superior direito. Inserir a escolha da guitarra requer alguma força e paciência.

    Importante

    Não utilize uma ferramenta de metal e utilize apenas a ferramenta de plástico especificada.

    Escolha de guitarra de plástico inserida entre a Capa C e o balde D.

  6. Firmemente, mas cuidadosamente, agite a guitarra pegar e descer até ouvir um som a estalar para desengatar o estalo próximo. Com o ajuste desengatado, há espaço entre a Capa C e o balde D para deslizar suavemente a escolha da guitarra ao longo da margem direita do dispositivo.

    Observação

    Para a parte junto ao teclado, a escolha pode ser inserida para além de 3mm para ajudar na remoção. Por baixo do teclado, a inserção tem de estar limitada a um máximo de 3mm.

  7. Repita este processo até os cinco ajustes na margem direita estarem desengatados. Pare quando chegar ao canto inferior do dispositivo.

    Importante

    É importante levar o seu tempo durante este passo

  8. Sem inserir a escolha da guitarra para além da linha marcada de 3mm, deixe-a no canto inferior direito para garantir que as capas se mantêm separadas.

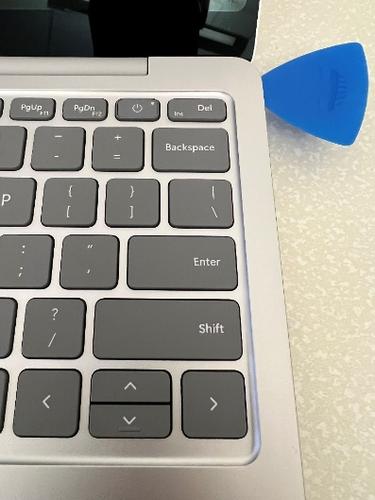

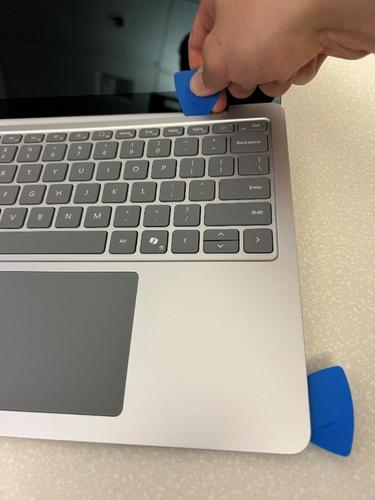

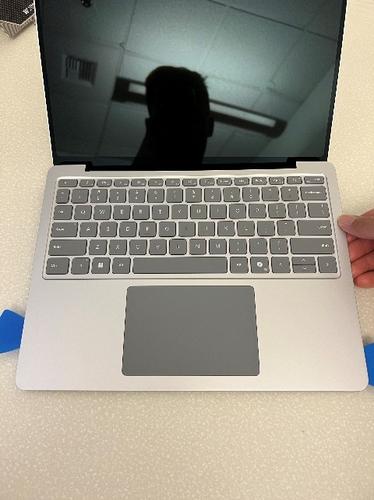

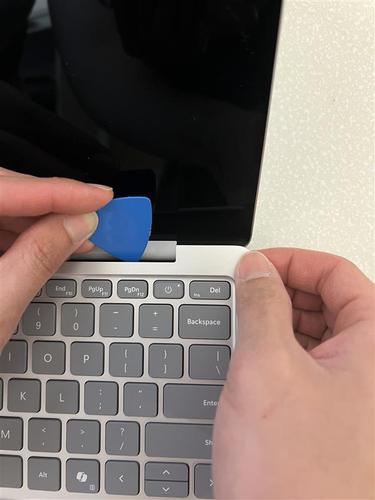

  9. Com uma mão, levante suavemente e mantenha premido o canto superior direito da Capa C. Com a outra mão, utilizando outra escolha de guitarra, desengatar cuidadosamente os estalos ao longo da margem superior da Capa C, começando pela parte superior direita e movendo-se para a parte superior esquerda. À medida que avança, uma vez desengatado o estalo nas proximidades, há espaço entre a Capa C e o balde D - permitindo-lhe deslizar suavemente a escolha da guitarra ao longo da borda superior.

    Escolha de guitarra deslizante ao longo da borda superior para desengatar os estalos.

    Uma pessoa a segurar um seletor azul num teclado de computador.

  10. Firmemente, mas cuidadosamente, insira o selecionador de guitarra de plástico entre a Capa C e o balde D 5mm abaixo do canto superior esquerdo.

    Inserir uma escolha de guitarra abaixo do canto superior esquerdo do dispositivo.

  11. Firmemente, mas cuidadosamente, agite a guitarra pegar e descer até ouvir um som a estalar para desengatar o estalo próximo. Com o ajuste desengatado, há espaço entre a Capa C e o balde D para deslizar suavemente a escolha da guitarra ao longo da margem direita do dispositivo.

    Observação

    Para a parte junto ao teclado, a escolha pode ser inserida para além de 3 mm para ajudar na remoção. Por baixo do teclado, a inserção tem de estar limitada a um máximo de 3mm.

  12. Repita este processo até que os cinco ajustes no limite esquerdo estejam desengatados. Pare quando chegar ao canto inferior do dispositivo.

    Importante

    É importante levar o seu tempo durante este passo

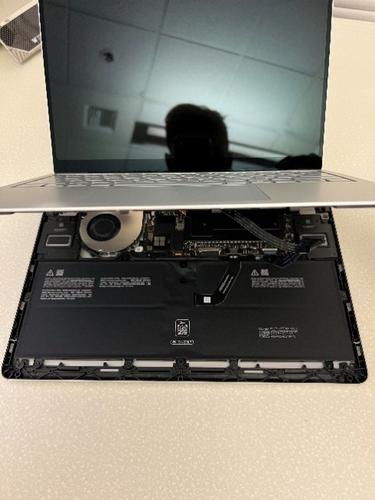

  13. Com ambas as mãos, agite suavemente e incline a parte inferior da Capa C para cima em direção à capa do ecrã e afaste-a da bateria para separá-la do registo D.

    Wiggling e inclinando o fundo da Capa C para cima. A separar a Capa C do registo D.

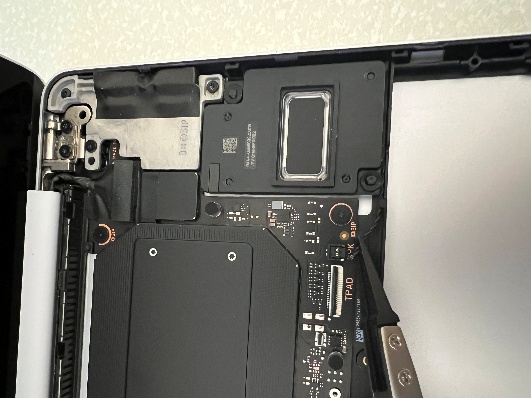

  14. Utilize uma palheta de guitarra de plástico para desengatar a fivela FPC do trackpad.

    Desengatando a fivela FPC do trackpad com uma escolha de guitarra de plástico.

  15. Desligue o trackpad FPC e coloque a Capa C numa superfície macia e segura ESD para reutilização. Inspecione cuidadosamente e conte todos os 23 encaixes e ganchos na Capa C e no registo D (sete na parte superior, cinco à esquerda, cinco à direita e seis na parte inferior). Se existirem estalos em falta ou rachados na Capa C, não poderá ser reutilizado. Se existirem ganchos em falta ou rachados no registo D, não pode ser reutilizado.

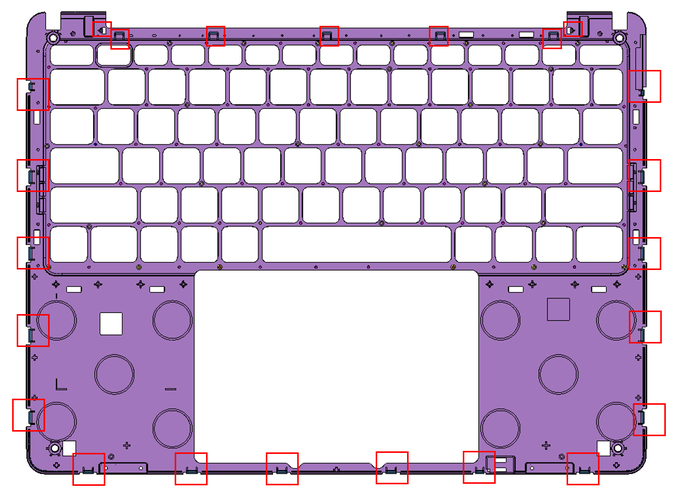

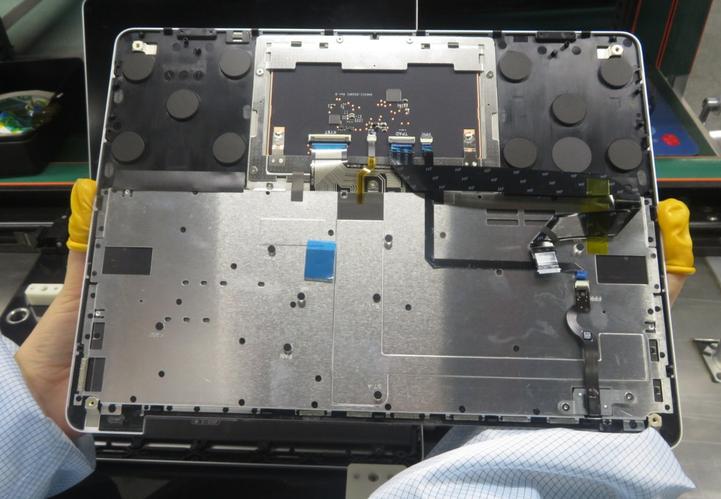

    Inspecionar e contar todos os encaixes e ganchos na Capa C e no registo D.

Procedimento – Instalação (Capa C)

  1. Siga "Procedimento – Remoção (Trackpad)" sem os Passos 8 e 9.

  2. Siga "Procedimento – Instalação (Trackpad)" sem o Passo 10.

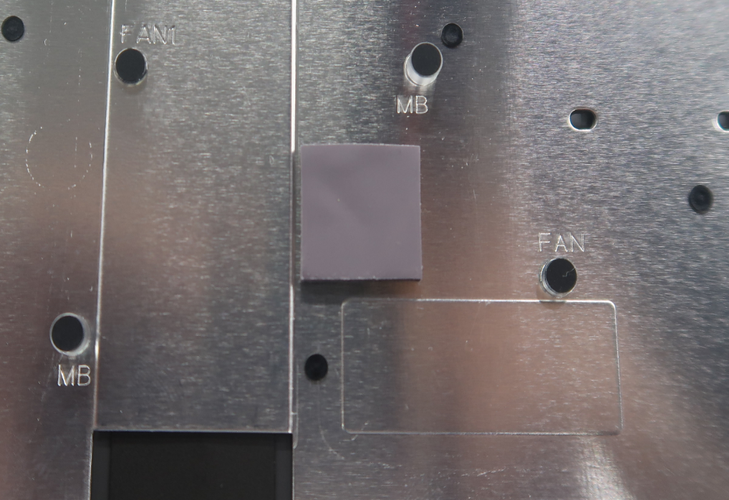

  3. Utilize pinças de plástico para remover o forro na almofada térmica superior.

    Um grande plano de um computador.

  4. Antes de continuar com a montagem, inspecione os elementos internos do dispositivo para garantir que não existem parafusos, espumas, fitas ou outro material estranho no interior da unidade.

  5. Segure a Capa C com uma mão e instale cuidadosamente o FPC no receptáculo da placa principal. Depois de o FPC estar totalmente sentado, utilize uma palheta de guitarra de plástico para fechar a fivela no receptáculo.

    Um grande plano de um circuito.

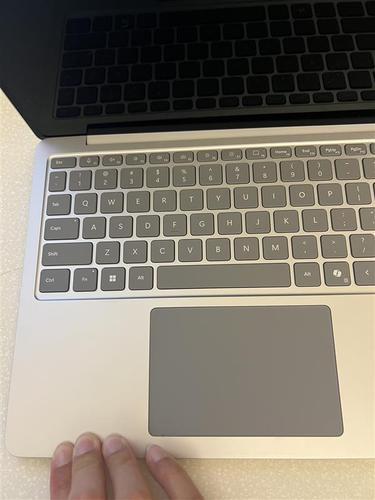

  6. Coloque cuidadosamente a Capa C no Registo D e prima lentamente os ajustes em torno de todo o perímetro da Capa C.

    Uma mão num teclado.

  7. Abane cuidadosamente o dispositivo e oiça atentamente quaisquer sons de agitação. Se ouvir, siga "Procedimento – Remoção (Capa C)" Passos 3 a 15 e marcar para quaisquer conexões soltas, parafusos, encaixes, ganchos, etc.

  8. Vire o dispositivo e utilize uma Chave de Fendas Torx Plus 5IP para instalar os quatro parafusos. Depois de os parafusos ficarem bem apertados e sentados, aperte apenas os parafusos com uma curva adicional de ~1/8 (~45 graus) para evitar descascar os fios.

    Uma mão segurando uma chave de fendas.

    Importante

    Para evitar qualquer possibilidade de descascar parafusos, certifique-se de que prime firmemente com a chave de fendas. Além disso, controle e conte o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

  9. Siga "Procedimento – Instalação (Pés)"

Substituição do Trackpad

Requisitos Preliminares

Importante

Certifique-se de que segue todas as notas especiais (a negrito) com cuidado em cada secção do processo.

Ferramentas Necessárias

  • Tapete de ESD-Safe Macio ou Bancada
  • Alça de Pulso Anti-estática (resistência a 1 MOhm)
  • Novas palhetas de guitarra de plástico
  • Chave de Fendas de Binário ajustável que pode ser definida como 1,2kgf-cm compatível com 5IP Torx Plus Bits ou uma Chave de Fendas Torx Plus de 5IP predefinida (definida como 1,2kgf-cm)
  • Calipers com uma resolução e precisão de 0,01mm
  • Pinças seguras ESD Metálicos
  • Pinças seguras de ESD de Plástico
  • Spudger Plastic ESD Safe
  • Medidor de Função Grossa de 0,2 mm
  • Álcool isopropílico (70% IPA) e limpeza de cotonetes

Componentes Principais

  • Trackpad Subassembly

  • 5 Parafusos 5IP (para Capa C)

  • 20 Shims do Trackpad (quatro espessuras diferentes)

  • 8 Parafusos 5IP (para trackpad)

  • 2 Bandas Condutoras

  • 4 Documentos de Alinhamento do Trackpad

  • 1 Teclado Térmico Superior (para Capa C)

Procedimento – Remoção (Trackpad)

  1. Transfira a versão mais recente do SDT (ferramenta de diagnóstico do surface) e siga o fluxo de trabalho de reparação (configuração) do touchpad de pré-instalação.

  2. Siga "Procedimento – Remoção (Pés)"

  3. Siga "Procedimento – Remoção (Capa C)

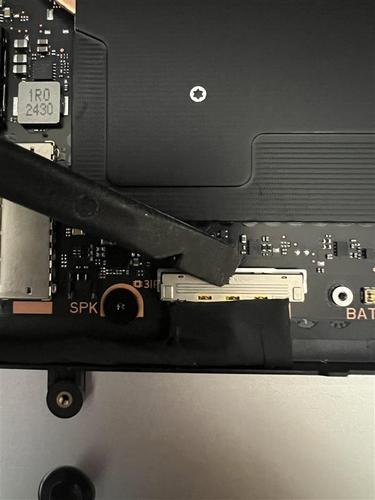

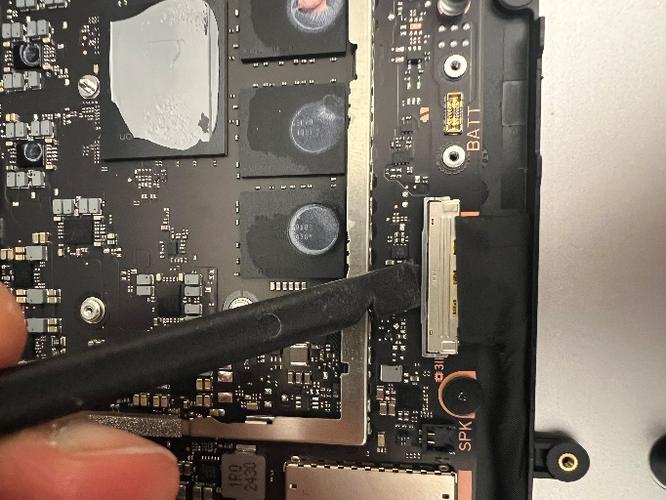

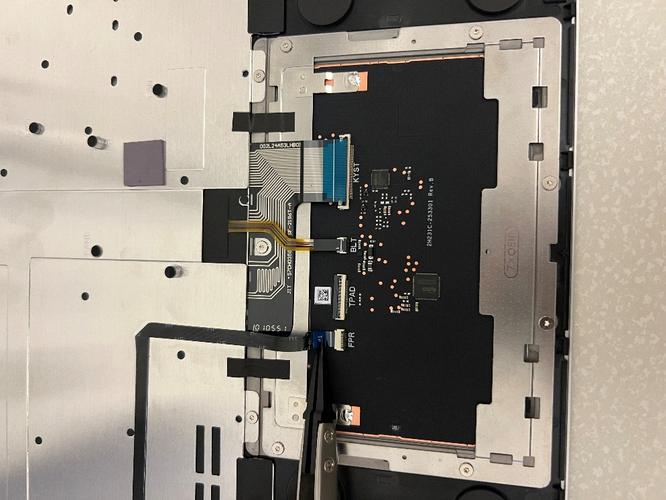

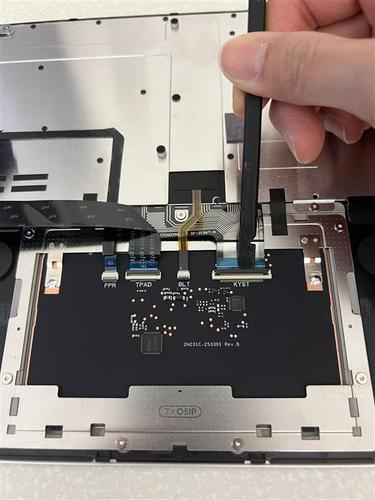

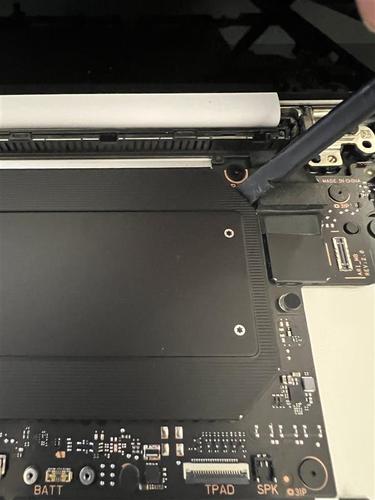

  4. Com um prybar de plástico, desengatar as quatro fivelas FPC e remover as duas fitas de terra no trackpad.

    Uma mão segurando uma ferramenta preta.

    Um grande plano de um dispositivo.

  5. Utilize álcool isopropílico (70% de IPA) e limpe cotonetes para limpo qualquer autocolante restante das duas fitas de terra.

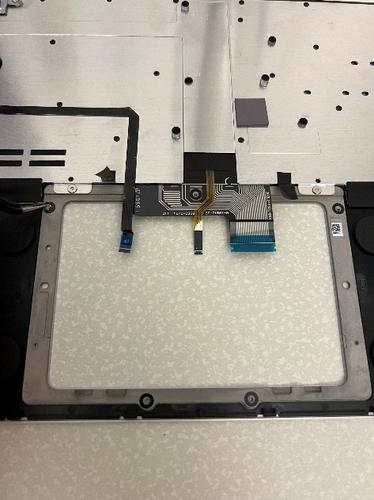

  6. Com os dedos, desligue suavemente os quatro FPCs ligados ao trackpad. Coloque o trackpad FPC cuidadosamente de lado numa superfície segura ESD para reutilização durante a montagem, caso não esteja danificado.

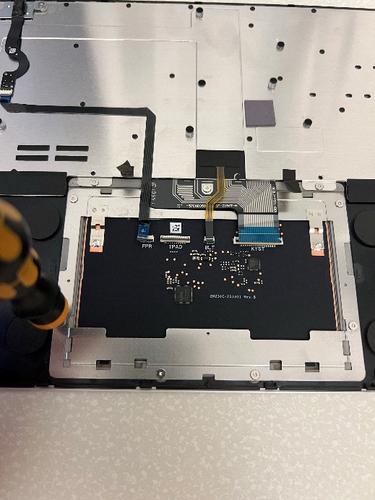

  7. Com uma Chave de Fendas Torx Plus 5IP, remova os sete parafusos que seguram o Trackpad na Capa C.

    Um grande plano de um computador.

    Importante

    Para evitar qualquer possibilidade de descascar parafusos, certifique-se de que prime firmemente com a chave de fendas. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

  8. Com a mão, remova a subassembly do Trackpad da Capa C.

  9. Com pinças seguras ESD metálicos, remova os shims pretos da Capa C.

    Um grande plano de um computador.

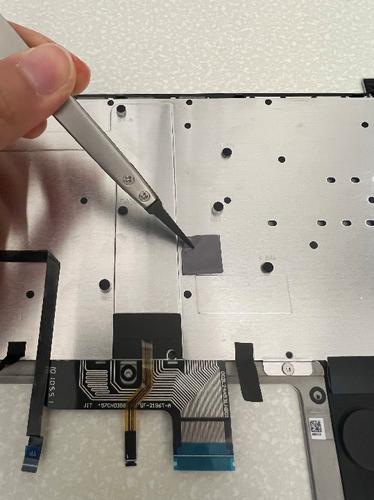

  10. Com pinças seguras ESD de plástico, remova a almofada térmica na Capa C.

    Uma mão segurando pinças.

  11. Utilize álcool isopropílico (70% de IPA) e limpe cotonetes para limpo qualquer autocolante restante dos shims pretos e da almofada térmica.

Procedimento – Instalação (Trackpad)

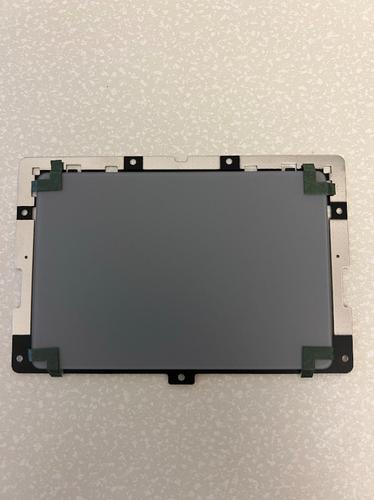

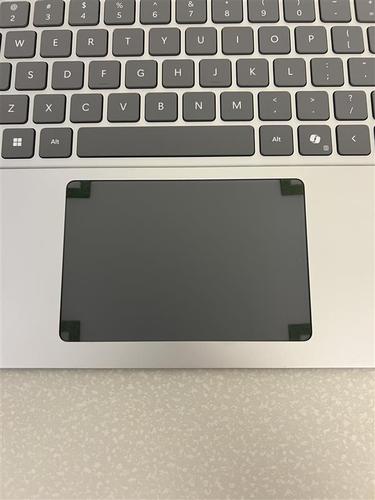

  1. Anexe o papel de alinhamento aos quatro cantos do Trackpad e prima os cantos para baixo firmemente. No entanto, certifique-se de que o papel de alinhamento não se dobra entre o trackpad e o parêntese reto.

    Um objeto retangular cinzento retangular com cantos metálicos.

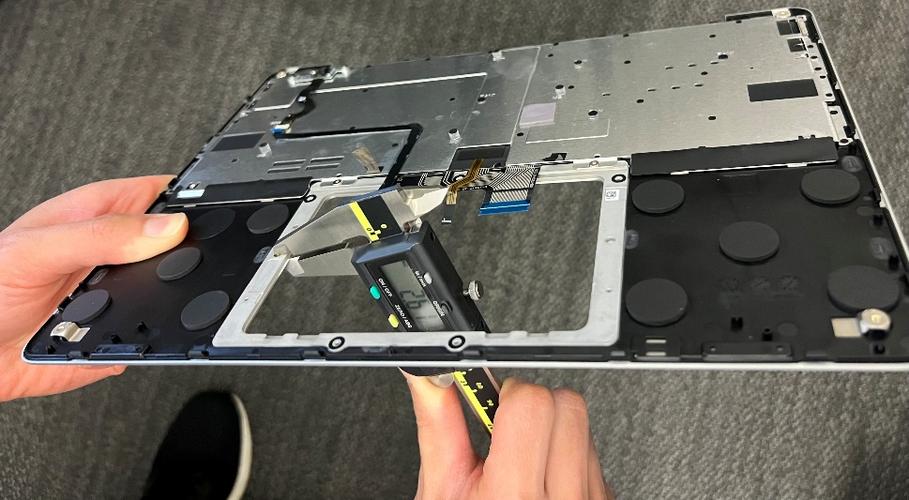

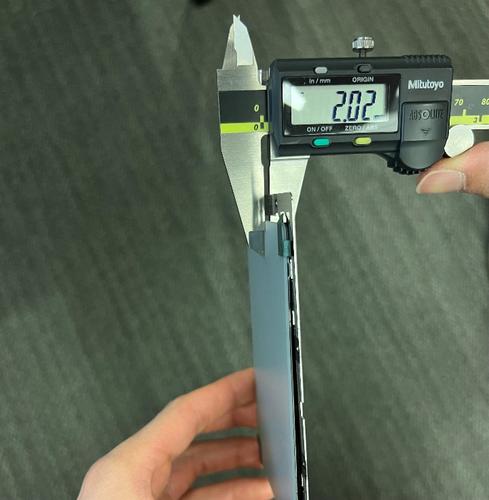

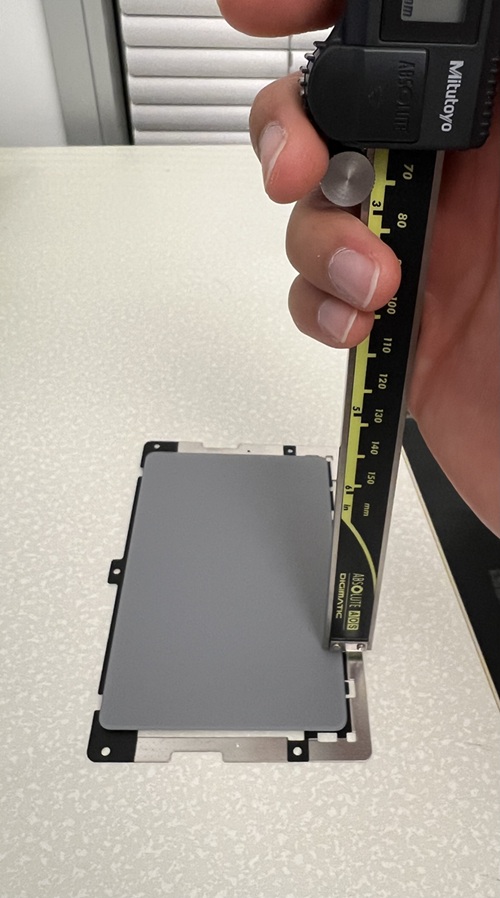

  2. Com pinças, meça a altura entre a superfície superior do vidro TP e a superfície inferior do parêntese TP em cada uma das cinco localizações de shim. Em seguida, meça a altura entre a superfície superior e inferior em cada uma das cinco localizações de shim. Utilizando a diferença entre estas duas medidas em cada localização de shim, determine o shim a instalar na Capa C com a seguinte documentação de orientação:

    1. Se a diferença entre as medidas for ≤ -0,05, não instale um shim nessa localização.

    2. Se a diferença entre as medidas for ≥ -0,05 e ≤ 0,05, instale o shim de 0,1 mm de espessura.

    3. Se a diferença entre as medidas for ≥ 0,05 e ≤ 0,1, instale o shim de 0,15 mm de espessura.

    4. Se a diferença entre as medidas for ≥ 0,1 e ≤ 0,15, instale o shim de 0,2 mm de espessura.

    5. Se a diferença entre as medidas for ≥ 0,15 e ≤ 0,30, instale o shim de 0,3 mm de espessura.

    Uma pessoa a medir um pedaço de metal.

    Uma pessoa a medir um pedaço de metal.

    Uma pessoa a medir um dispositivo.

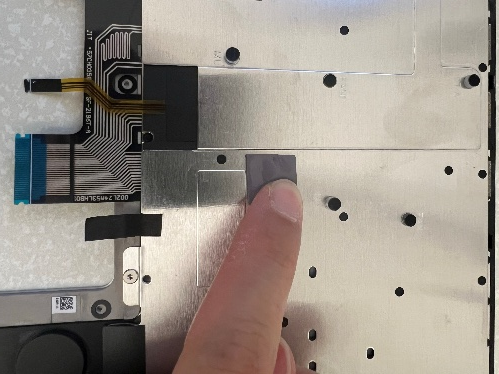

  3. Com os dedos, prima firmemente os shims durante 30 segundos cada.

    Um dedo a apontar para um dispositivo.

  4. Insira suavemente a subassemblagem do Trackpad na Capa C e volte a montar os sete parafusos 5IP com uma Chave de Fendas Torx Plus de 5IP definida como 1,2kgf*cm.

    Um grande plano de um computador.

    Importante

    Para evitar qualquer possibilidade de descascar parafusos, certifique-se de que prime firmemente com a chave de fendas. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

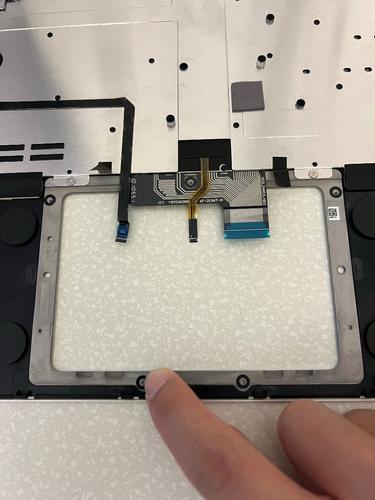

  5. Com os dedos, remova cuidadosamente e suavemente os quatro papéis de alinhamento. Certifique-se de que toda a peça de papel de alinhamento é removida e não permanece presa entre a Capa C e a subassemblagem do Trackpad.

    Um grande plano de um touchpad.

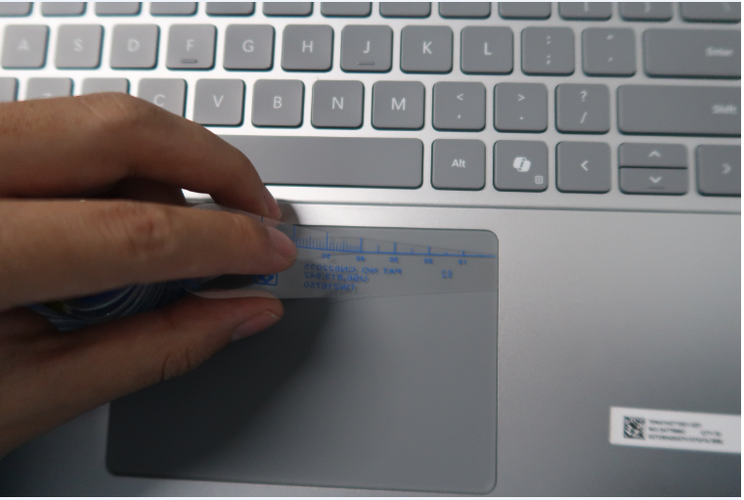

  6. Para garantir que nunca está acima da superfície da Capa C em nenhum momento, rode suavemente a Capa C e utilize um medidor de 0,2 mm em torno de todo o perímetro da subassemblagem do Trackpad. Além disso, clique nos dois cantos inferiores para marcar se o trackpad ficar preso na superfície da Capa C. Se estiver, refazer o Passo 7 de "Procedimento – Remoção (Trackpad) e Passo 2 de "Procedimento – Instalação (Trackpad) antes de avançar para o passo seguinte.

    Uma mão a segurar um pedaço de papel de plástico num teclado.

  7. Rode suavemente a Capa C e instale duas novas bandas de terra. Certifique-se de que os prime firmemente durante 30 segundos cada.

    Um dedo numa placa de circuito.

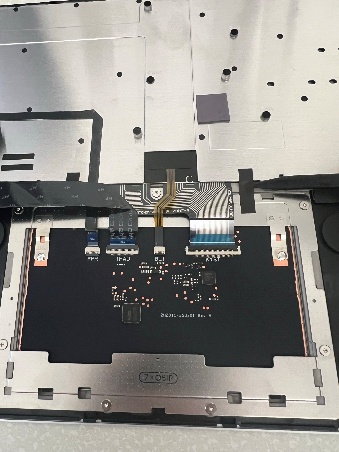

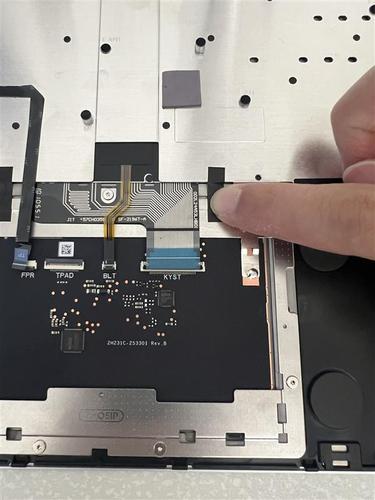

  8. Com os dedos e as pinças seguras ESD de plástico, volte a ligar cuidadosamente os quatro FPCs ao trackpad.

    Um grande plano de um computador.

  9. Com um prybar de plástico, envolva as quatro fivelas FPC.

    Uma mão segurando uma ferramenta preta.

  10. Com os dedos, coloque cuidadosamente a nova almofada térmica alinhada com os avanços na Capa C. Certifique-se de que o prime firmemente durante 30 segundos.

    Um dedo a apontar para uma placa de circuito.

  11. Siga "Procedimento – Instalação (Capa C)"

  12. Siga "Procedimento – Instalação (Pés)"

  13. Transfira a versão mais recente do SDT (ferramenta de diagnóstico do surface) e siga o fluxo de trabalho de reparação pós-instalação do touchpad (validação).

Substituição SSD

Requisitos Preliminares

Importante

Certifique-se de que segue todas as notas especiais (a negrito) com cuidado em cada secção do processo.

Ferramentas Necessárias

  • Tapete de ESD-Safe Macio ou Bancada
  • Alça de Pulso Anti-estática (resistência a 1 MOhm)
  • Chave de fendas 5IP Torx Plus
  • Pinças seguras de ESD de Plástico
  • Álcool isopropílico (70% IPA) e limpeza de cotonetes
  • Novas palhetas de guitarra de plástico

Componentes Principais

  • 1 SSD
  • 5 Parafusos 5IP (para Capa C)
  • 1 Almofada Térmica Inferior (para Registo D)
  • 2 Parafusos 5IP (para SSD)
  • 1 Teclado Térmico Superior (para Capa C)
  • 1 Banda Condutora (para SSD)

Procedimento – Remoção (SSD)

  1. Siga "Procedimento – Remoção (Capa C)"

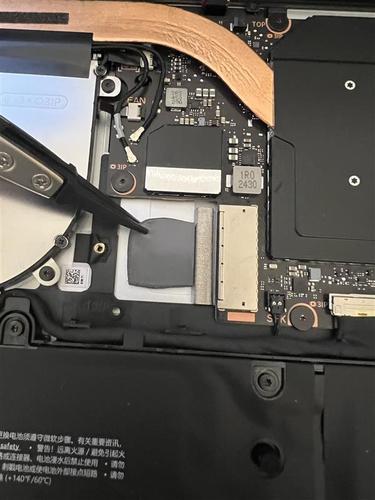

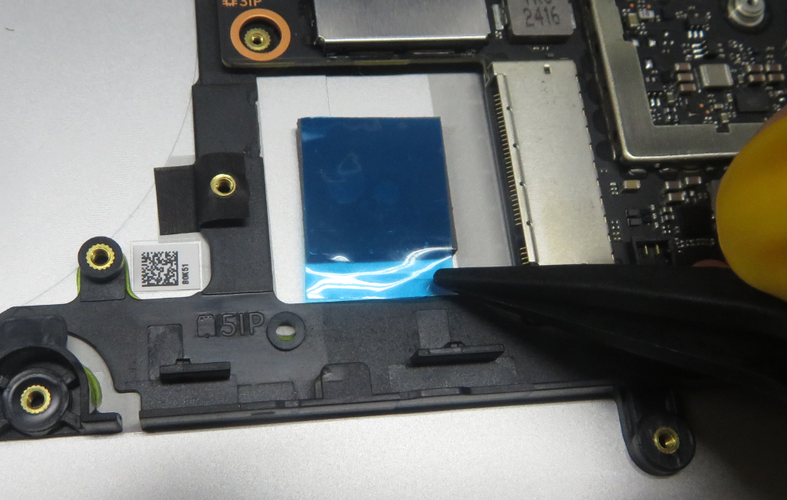

  2. Com pinças seguras ESD de plástico, remova a almofada térmica na Capa C.

    Uma mão segurando pinças.

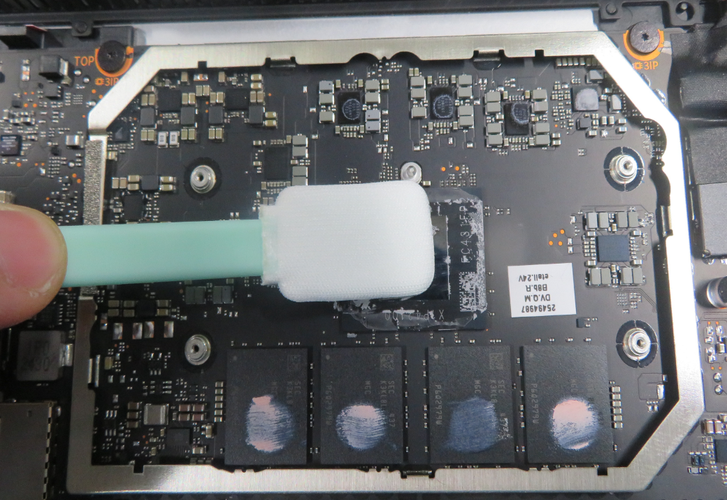

  3. Utilize álcool isopropílico (70% de IPA) e limpe cotonetes para limpo qualquer autocolante restante da almofada térmica.

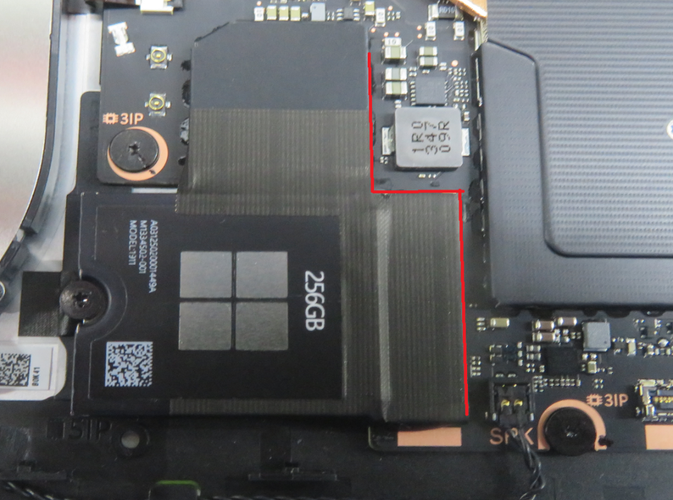

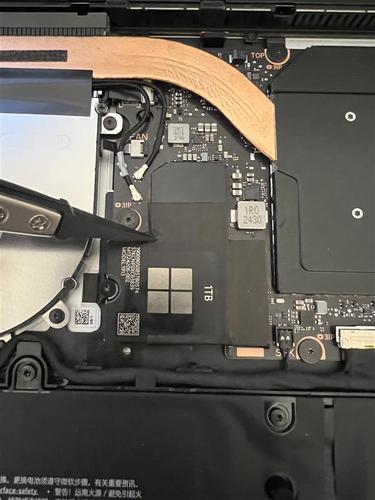

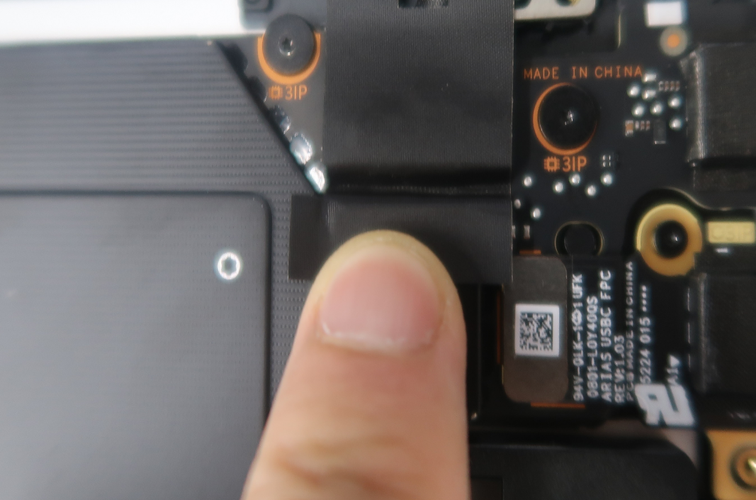

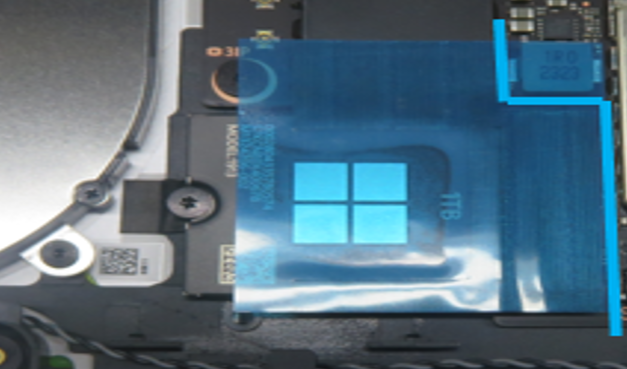

  4. Com pinças seguras ESD de plástico, remova a fita condutora em cima do SSD.

    Um grande plano de um dispositivo.

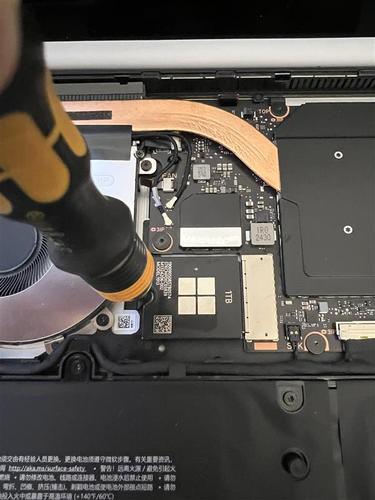

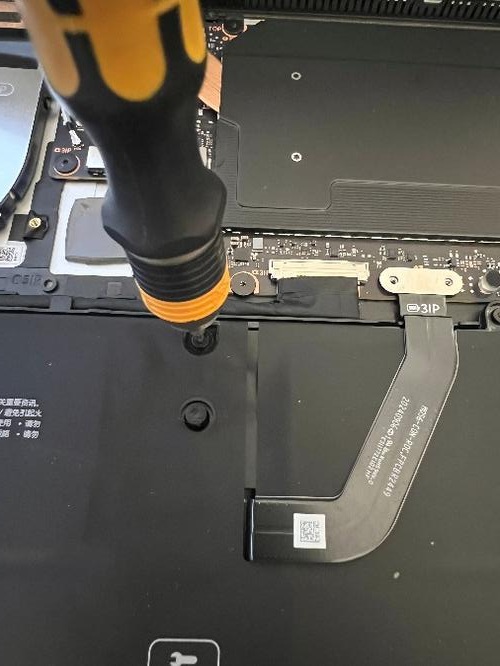

  5. Com uma chave de fendas 5IP Torx Plus, remova o parafuso 5IP que mantém premido o SSD.

    Uma mão segurando uma chave de fendas.

    Importante

    Para evitar qualquer possibilidade de descascar parafusos, certifique-se de que prime firmemente com a chave de fendas. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

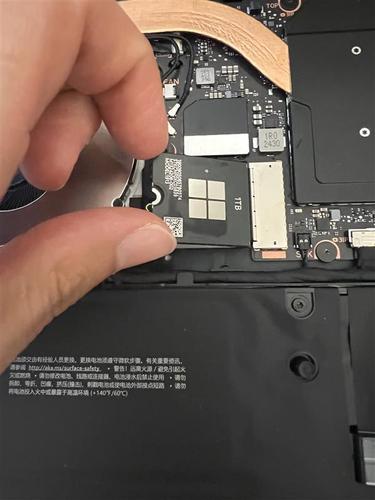

  6. Com os dedos, agite suavemente e levante o SSD do conector PCBA num ângulo de 15 graus.

    Uma mão segurando uma pequena placa de circuito.

  7. Com pinças seguras ESD de plástico, remova a almofada térmica no Registo D.

    Um grande plano de um computador.

  8. Utilize álcool isopropílico (70% de IPA) e limpe cotonetes para limpo qualquer autocolante restante da almofada térmica e do conector SSD no PCBA.

Procedimento – Instalação (SSD)

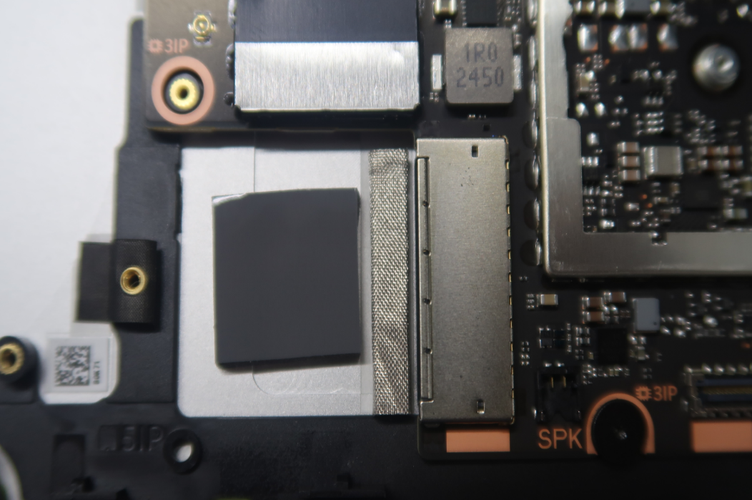

  1. Utilize pinças de plástico para remover o forro na almofada térmica inferior, conforme mostrado na imagem seguinte, e coloque-o suavemente no Registo D. Certifique-se de que o prime ligeiramente durante 30 segundos.

    Um grande plano de um circuito.

  2. Instale cuidadosamente o SSD no receptáculo do PCBA num ângulo de 15 graus.

    Importante

    Certifique-se de que a espuma não está entre o receptáculo e os pinos do SSD.

    Uma mão segurando uma pequena placa de circuito.

  3. Utilize uma chave de fendas 5IP Torx Plus para apertar o parafuso. Depois de o parafuso estar apertado e sentado, aperte apenas os parafusos com uma curva adicional de ~1/8 (~45 graus) para evitar descascar os fios. Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

    Uma mão segurando uma chave de fendas.

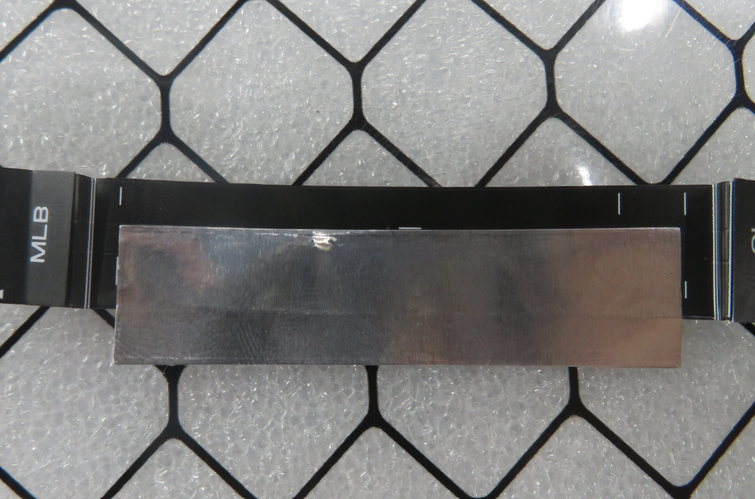

  4. Utilize pinças de plástico para instalar suavemente a fita em cima do SSD e dos recipientes no PCBA.

    Um grande plano de um computador.

  5. Remova o forro e utilize um deslocamento de plástico para garantir que as extremidades da fita correspondem à disposição na imagem seguinte. Certifique-se de que o prime firmemente durante 30 segundos.

    Um grande plano de um circuito.

  6. Utilize pinças de plástico para remover o forro na almofada térmica superior e coloque-o suavemente na Capa C, conforme mostrado na imagem seguinte. Certifique-se de que o prime ligeiramente durante 30 segundos.

    Um grande plano de um painel metálico.

  7. Siga "Procedimento – Instalação (Capa C)"

  8. Siga "Procedimento – Instalação (Pés)"

Substituição da Bateria

Requisitos Preliminares

Importante

Certifique-se de que segue todas as notas especiais (a negrito) com cuidado em cada secção do processo.

Ferramentas Necessárias

  • Tapete de ESD-Safe Macio ou Bancada
  • Alça de Pulso Anti-estática (resistência a 1 MOhm)
  • Chave de fendas 5IP Torx Plus
  • Pinças seguras de ESD de Plástico
  • Álcool isopropílico (70% IPA) e limpeza de cotonetes
  • ESD De Plástico Safe Spudger
  • Chave de fendas 3IP Torx Plus
  • Novas palhetas de guitarra de plástico

Componentes Principais

  • Subassemblagem da Bateria

  • Parafusos 10 5IP (para Bateria)

  • 3 Parafusos 3IP (para Bateria)

  • 5 Parafusos 5IP (para Capa C)

  • 1 Almofada Térmica Inferior (para Registo D)

  • 2 Parafusos 5IP (para SSD)

  • 1 Teclado Térmico Superior (para Capa C)

  • 1 Banda (para SSD)

Procedimento – Remoção (Bateria)

Aviso

Pré-instalação inspeção do dispositivo: recomendamos que, antes de manusear a bateria, o operador remova quaisquer jóias pessoais, use luvas e óculos de segurança e tenha um balde de areia preparado no caso de qualquer evento de bateria.

Aviso

Em caso de evento de bateria, submersa todo o dispositivo em areia. Não tente apanhar o dispositivo. Para obter mais informações, consulte Segurança da bateria.

  1. Transfira a versão mais recente do SDT (ferramenta de diagnóstico do surface) e siga o fluxo de trabalho de reparação da bateria de pré-instalação (configuração).

  2. Siga "Procedimento – Remoção (SSD)"

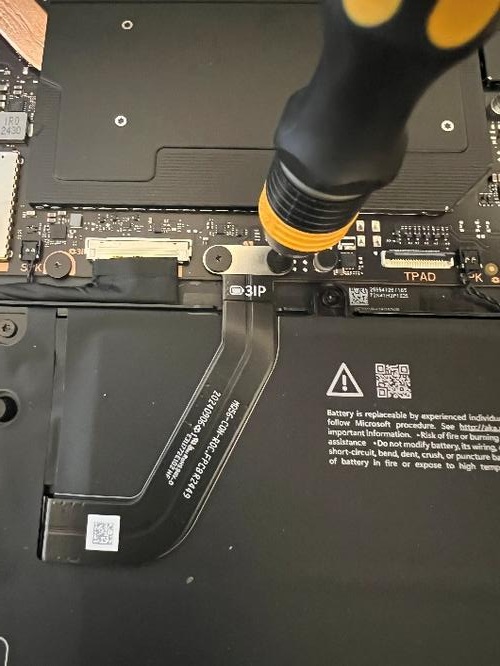

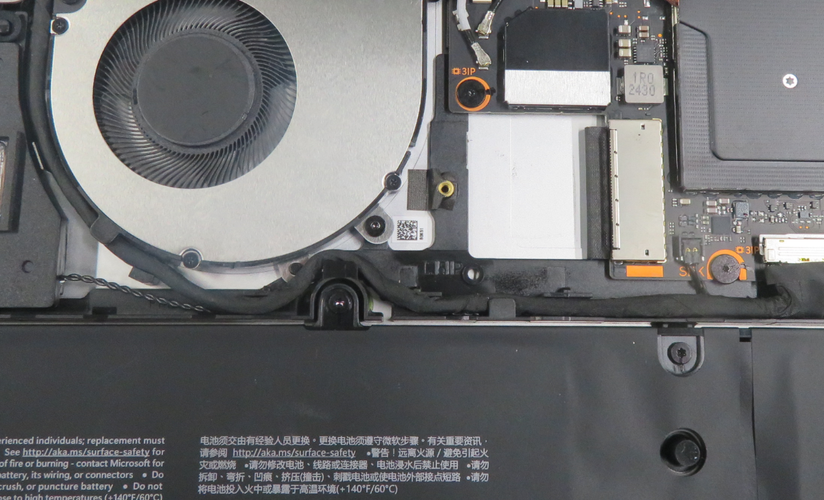

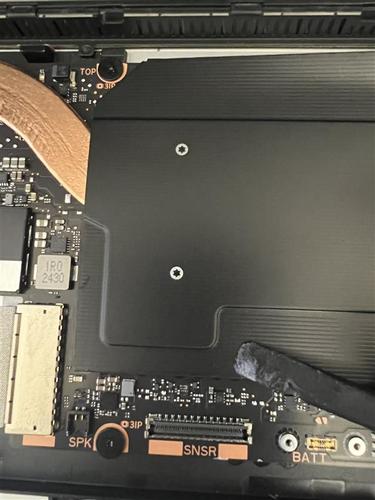

  3. Utilize uma Chave de Fendas Torx Plus 3IP para remover os dois parafusos que mantêm premido o conector da bateria. Tenha cuidado quando estiver perto da bateria.

    Um grande plano de um dispositivo.

    Importante

    Para evitar qualquer possibilidade de descascar parafusos, certifique-se de que prime firmemente com a chave de fendas. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

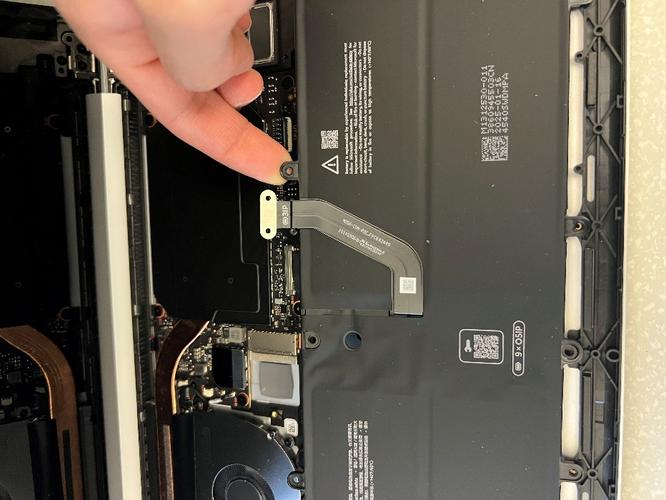

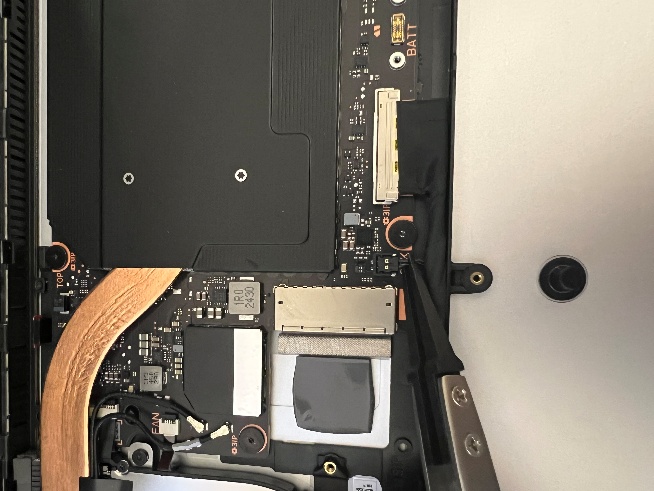

  4. Com um Prybar Seguro ESD Plástico, desligue suavemente o conector da bateria do PCBA.

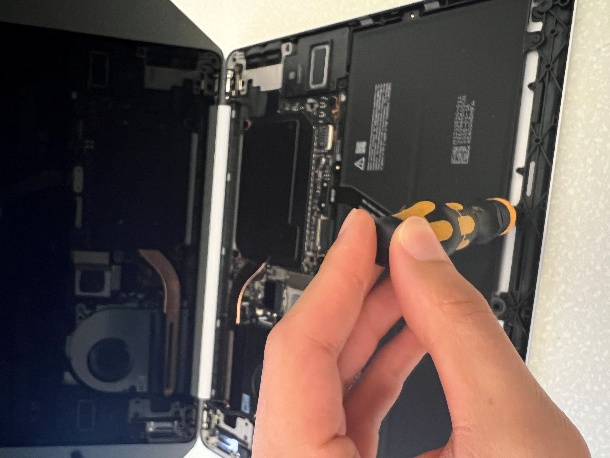

  5. Com uma Chave de Fendas Torx Plus de 5IP, remova os nove parafusos à volta do perímetro da bateria. Tenha cuidado quando estiver perto da bateria.

    Uma mão segurando uma chave de fendas.

    Uma mão segurando uma chave de fendas.

    Importante

    Para evitar qualquer possibilidade de descascar parafusos, certifique-se de que prime firmemente com a chave de fendas. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

  6. Para impedir que o dispositivo se incline potencialmente, incline a tampa do ecrã para que fique menos de 75 graus aberto.

  7. Com as mãos a tocar apenas na moldura da bateria e não na própria célula, levante suavemente e cuidadosamente a moldura da bateria do Registo D.

    Uma mão segurando um dispositivo.

    Aviso

    Manuseia apenas a bateria pela moldura de plástico. Dobrar, torcer ou afetar a bateria pode danificar a bateria, danificar o dispositivo e/ou resultar em ferimentos pessoais graves ou danos materiais. Utilize sempre duas mãos ao manusear a bateria.

    Importante

    Coloque a bateria num local onde não possa ser acidentalmente contactada ou danificada. Ao substituir a bateria, elimine a bateria antiga de acordo com as leis locais.

Procedimento – Instalação (Bateria)

  1. Pré-instalação inspeção do dispositivo: certifique-se de que todos os parafusos são contabilizados e que não existem parafusos flutuantes perto do Registo D onde a bateria será instalada. Inspecione também o registo D para ver se existem quaisquer artigos soltos sobre resíduos estranhos que possam estar presentes.

    Aviso

    Verifique o estado da bateria. Os dispositivos com problemas de bateria, conforme descrito no Processo de Inspeção da Bateria, necessitam de substituição.

  2. Utilize suavemente ambas as mãos para recolher a bateria apenas pelos separadores de elevação à esquerda e à direita.

    Um dispositivo eletrônico preto numa caixa cor-de-rosa.

    Aviso

    Utilize apenas as novas pilhas com os separadores de plástico que estão ligados à nova bateria. Dobrar, torcer ou afetar a bateria pode danificar a bateria, danificar o dispositivo e/ou causar danos pessoais graves ou danos materiais. Utilize sempre duas mãos ao manusear a bateria

  3. Utilize suavemente ambas as mãos para baixar a bateria no Registo D e certifique-se de que o pino de posicionamento está alinhado com o orifício da bateria.

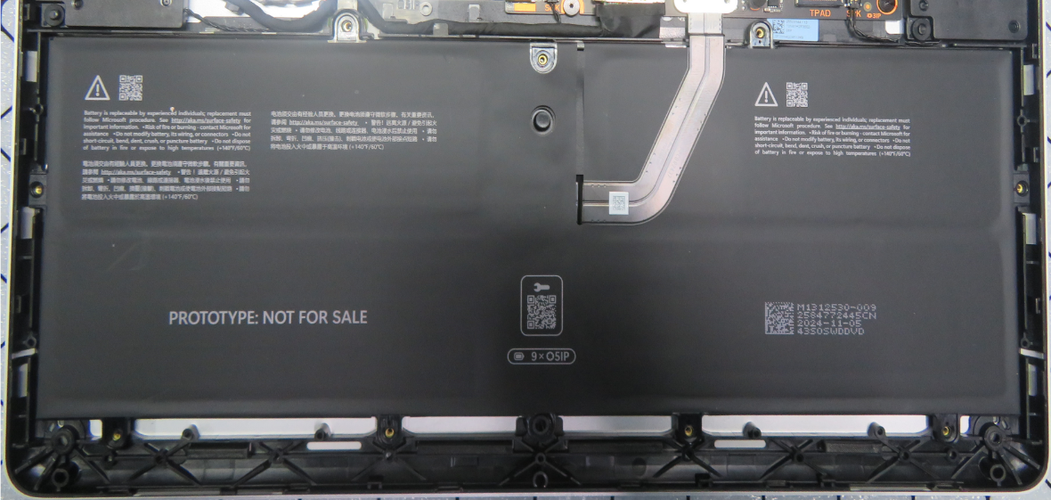

    Um objeto retangular preto com texto branco.

  4. Utilize uma chave de fendas 5IP Torx Plus para apertar os nove parafusos. Depois de o parafuso estar apertado e sentado, aperte apenas os parafusos com uma curva adicional de ~1/8 (~45 graus) para evitar descascar os fios.

    Uma mão segurando uma chave de fendas.

    Importante

    Para evitar qualquer possibilidade de descascar parafusos, certifique-se de que prime firmemente com a chave de fendas. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

    Cuidado

    Não estrague demasiado os parafusos na bateria ou na moldura da bateria. Se a moldura estiver rachada, a bateria não pode ser utilizada.

    Importante

    Verifique o estado da bateria. Os dispositivos com problemas de bateria, conforme descrito no Processo de Inspeção da Bateria, necessitam de substituição. Se a bateria tiver caído ou se tiver caído alguma coisa sobre a bateria durante esta reparação, a bateria deverá ser substituída.

  5. Utilize uma chave de fendas 3IP Torx Plus para apertar os dois parafusos. Depois de o parafuso estar apertado e sentado, aperte apenas os parafusos com uma curva adicional de ~1/8 (~45 graus) para evitar descascar os fios. Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

    Um grande plano de um dispositivo.

  6. Siga "Procedimento – Instalação (SSD)"

  7. Siga "Procedimento – Instalação (Capa C)"

  8. Siga "Procedimento – Instalação (Pés)"

  9. Transfira a versão mais recente do SDT (ferramenta de diagnóstico do surface) e siga o fluxo de trabalho de reparação da bateria pós-instalação (validação).

Substituição de Orador

Requisitos Preliminares

Importante

Certifique-se de que segue todas as notas especiais (a negrito) com cuidado em cada secção do processo.

Ferramentas Necessárias

  • Tapete de ESD-Safe Macio ou Bancada
  • Alça de Pulso Anti-estática (resistência a 1 MOhm)
  • Chave de fendas 5IP Torx Plus
  • Pinças seguras de ESD de Plástico
  • Álcool isopropílico (70% IPA) e limpeza de cotonetes
  • ESD De Plástico Safe Spudger
  • Novas palhetas de guitarra de plástico

Componentes Principais

  • 2 Altifalantes (direita e esquerda)

  • 5 Parafusos 5IP (para Capa C)

  • 1 Almofada Térmica Inferior (para Registo D)

  • 2 Parafusos 5IP (para SSD)

  • 1 Teclado Térmico Superior (para Capa C)

  • 1 Banda (para SSD)

Procedimento – Remoção (Altifalante)

  1. Siga "Procedimento – Remoção (SSD)"

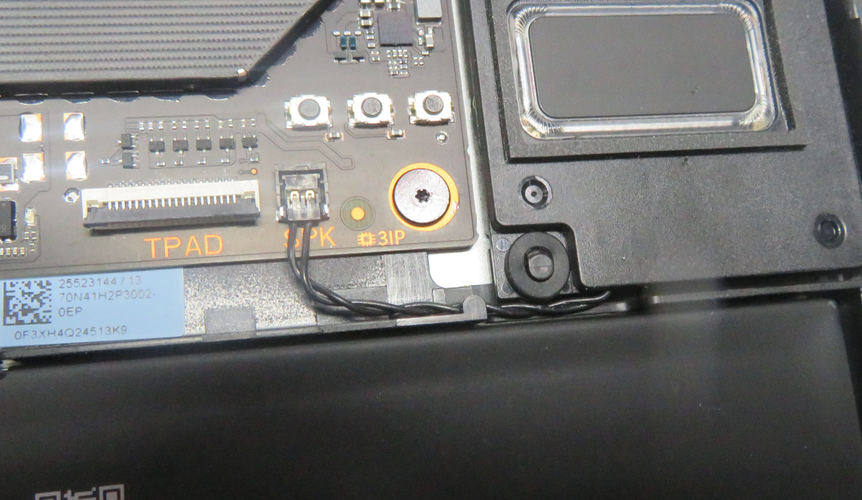

  2. Com os dedos e as pinças seguras ESD de plástico, desligue suavemente o conector do altifalante direito do PCBA e remova o altifalante direito.

    O interior de um computador.

  3. Com os dedos e as pinças seguras ESD de plástico, desligue suavemente o conector do altifalante esquerdo do PCBA.

    Um grande plano de um computador.

  4. Com os dedos e as pinças seguras ESD de plástico, encaminhe suavemente o conector do altifalante esquerdo para fora da ranhura do cabo e afaste-o do cabo em cima do mesmo para, eventualmente, remover o altifalante esquerdo.

    Uma mão segurando pinças num computador.

Procedimento – Instalação (Altifalante)

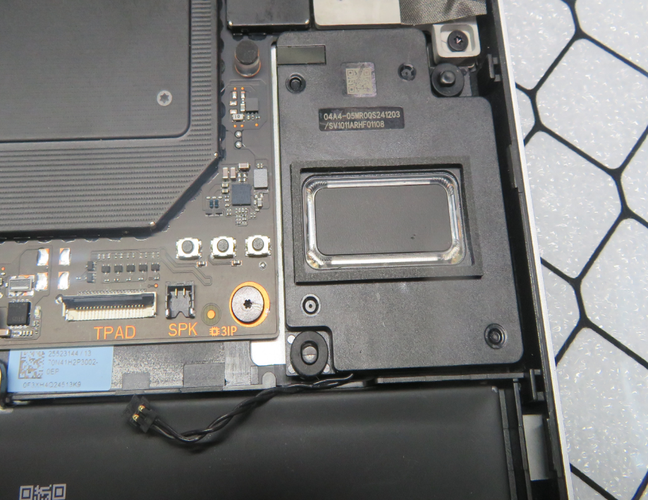

  1. Instale cuidadosamente o altifalante direito no Registo D e certifique-se de que os pinos de posicionamento estão alinhados com os orifícios do altifalante.

    Um grande plano de um computador.

  2. Encaminhe suavemente o conector do altifalante direito através do cume do Balde D até ao receptáculo da placa principal e utilize um deslocamento de plástico para garantir que está totalmente sentado.

    Um grande plano de um circuito.

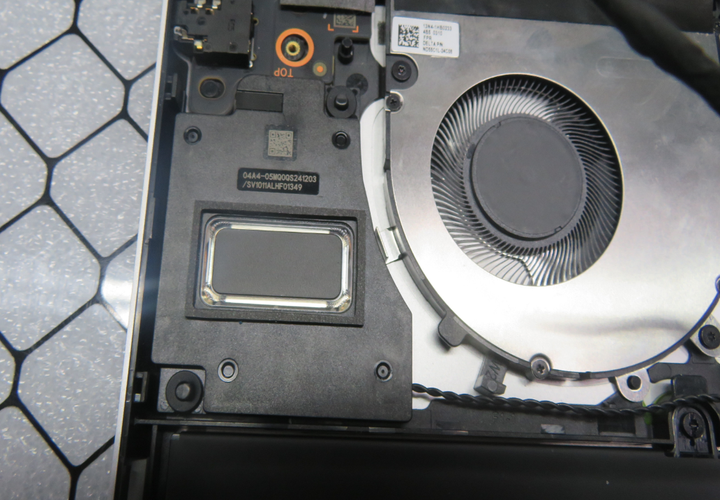

  3. Instale cuidadosamente o altifalante esquerdo no Registo D e certifique-se de que os pinos de posicionamento estão alinhados com os orifícios do altifalante.

    Um grande plano de um fã.

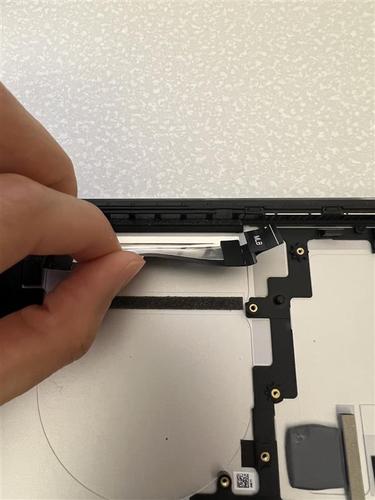

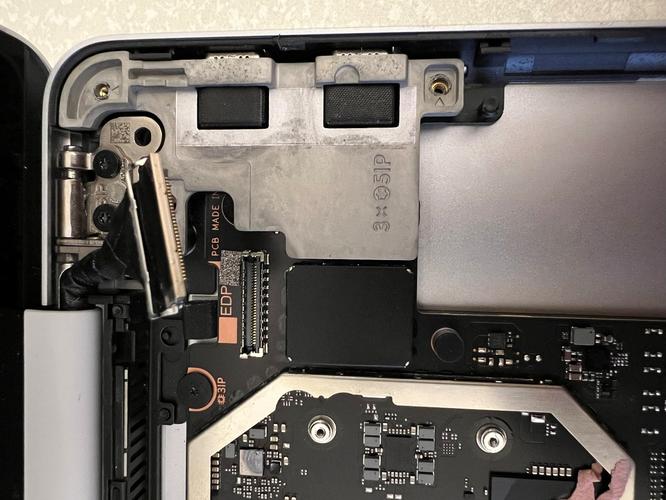

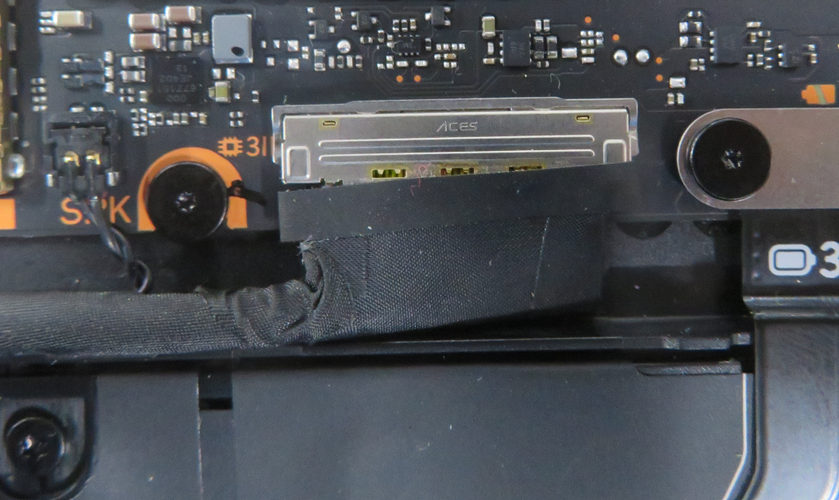

  4. Desmarque suavemente o cabo de visualização esquerdo dos cumes do Registo D e encaminhe suavemente o conector do altifalante esquerdo através dos cumes do Registo D até ao receptáculo da placa principal e utilize um deslocamento de plástico para garantir que está totalmente sentado.

    Um grande plano de um computador.

  5. Reencaminhar cuidadosamente o cabo de visualização esquerdo através dos cumes do Registo D e certifique-se de que é encaminhado corretamente, conforme mostrado na imagem seguinte.

    Um grande plano de um computador.

  6. Siga "Procedimento – Instalação (SSD)"

  7. Siga "Procedimento – Instalação (Capa C)"

  8. Siga "Procedimento – Instalação (Pés)"

Substituição USB-C

Requisitos Preliminares

Importante

Certifique-se de que segue todas as notas especiais (a negrito) com cuidado em cada secção do processo.

Ferramentas Necessárias

  • Tapete de ESD-Safe Macio ou Bancada
  • Alça de Pulso Anti-estática (resistência a 1 MOhm)
  • Chave de fendas 5IP Torx Plus
  • Pinças seguras de ESD de Plástico
  • Álcool isopropílico (70% IPA) e limpeza de cotonetes
  • ESD De Plástico Safe Spudger
  • Chave de fendas 3IP Torx Plus
  • Novas palhetas de guitarra de plástico

Componentes Principais

  • Subassemblagem USB-C

  • 2 Parafusos 3IP (para Placa Filha USB-C)

  • Parafusos de 3 5IP (para Parênteses USB-C)

  • 2 Parafusos 5IP (para Chavetas USB-C para Dobradiças)

  • 1 Banda USB-C

  • 5 Parafusos 5IP (para Capa C)

  • 1 Almofada Térmica Inferior (para Registo D)

  • 2 Parafusos 5IP (para SSD)

  • 1 Teclado Térmico Superior (para Capa C)

  • 1 Banda (para SSD)

Procedimento – Remoção (USB-C)

  1. Siga "Procedimento – Remoção (SSD)"

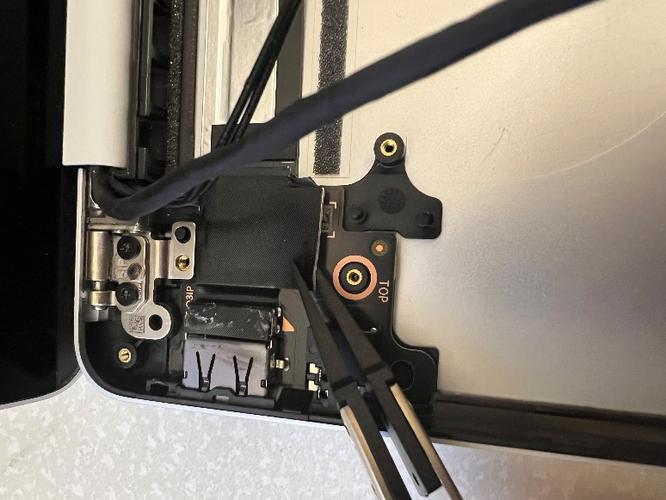

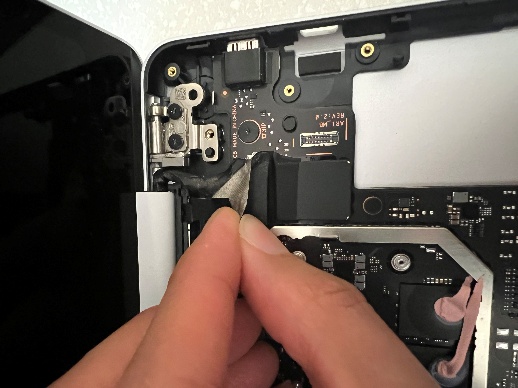

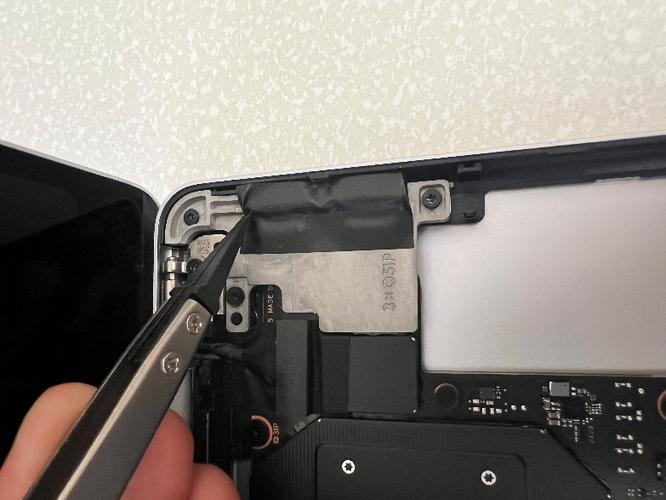

  2. Com pinças seguras ESD de plástico, remova cuidadosamente a fita condutora sobre os conectores USB-C.

    Uma mão segurando pinças num telemóvel.

  3. Utilize álcool isopropílico (70% de IPA) e limpe cotonetes para limpo qualquer autocolante restante no parêntese reto.

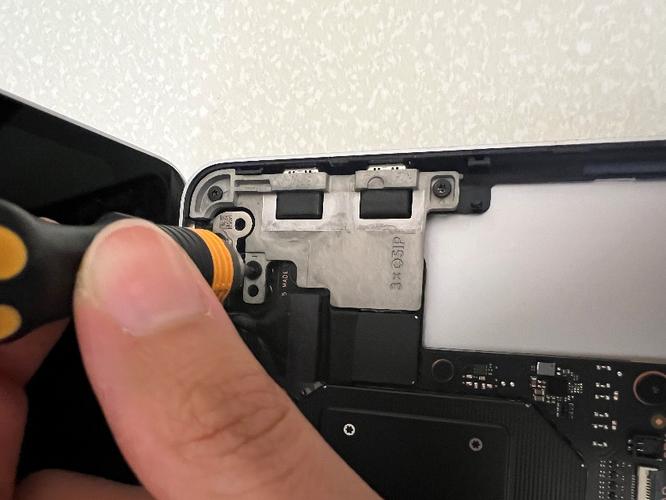

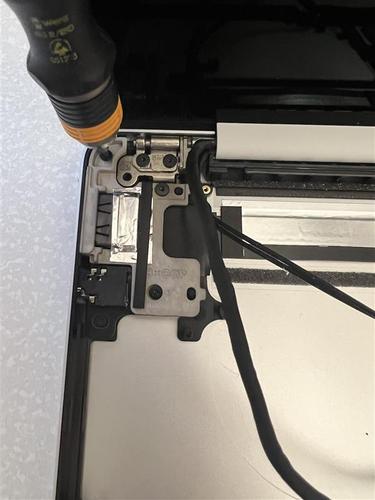

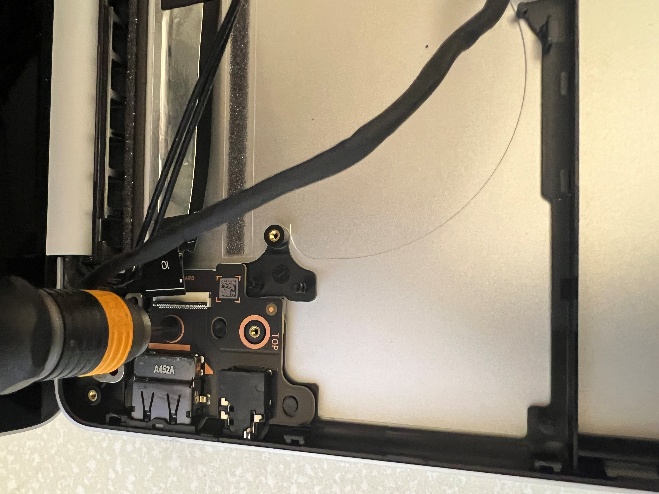

  4. Com uma Chave de Fendas 5IP Torx Plus, remova os três parafusos 5IP que mantêm premido o parêntese USB-C e remova o parêntese reto. Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

    Uma mão segurando uma chave de fendas.

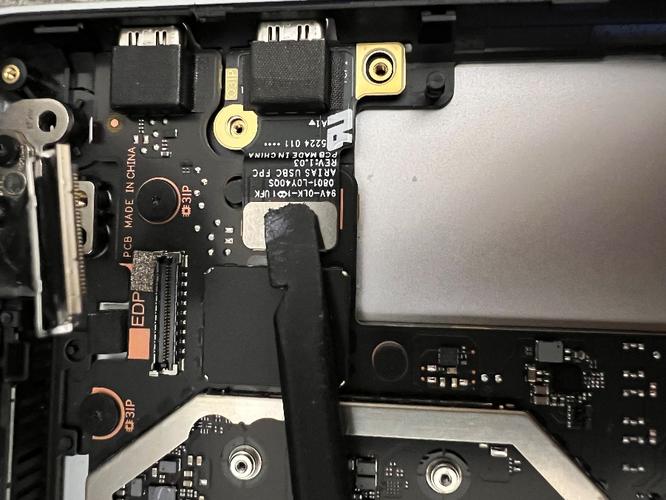

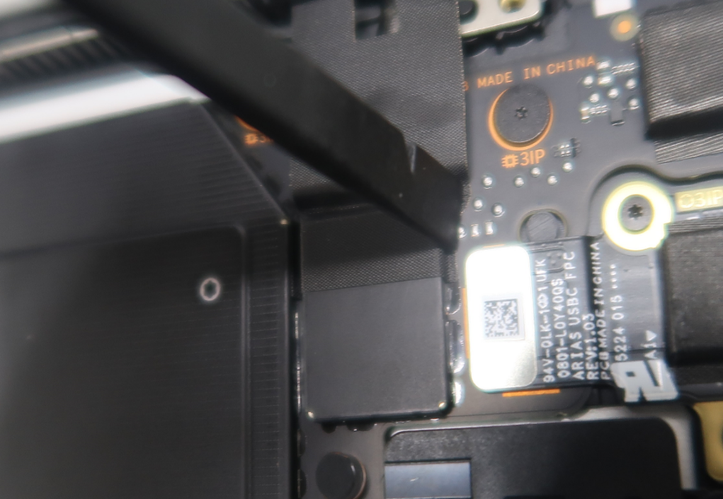

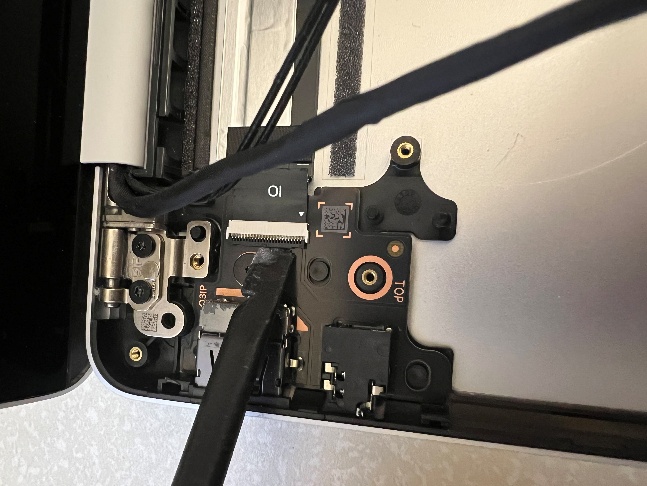

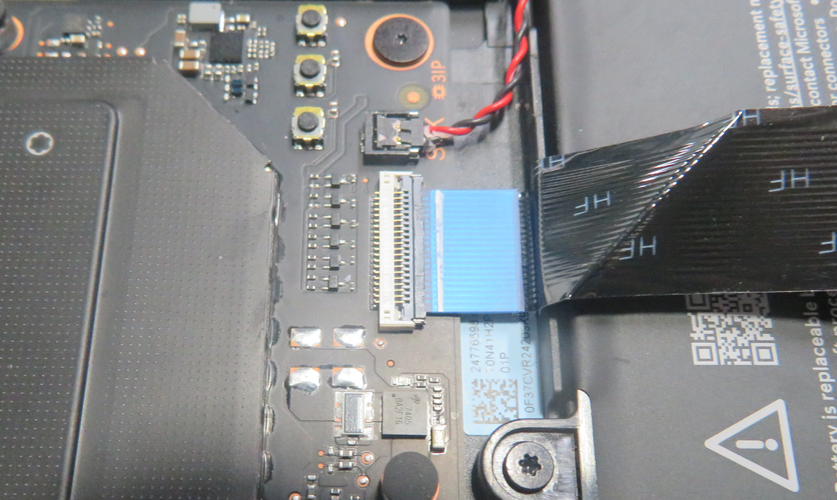

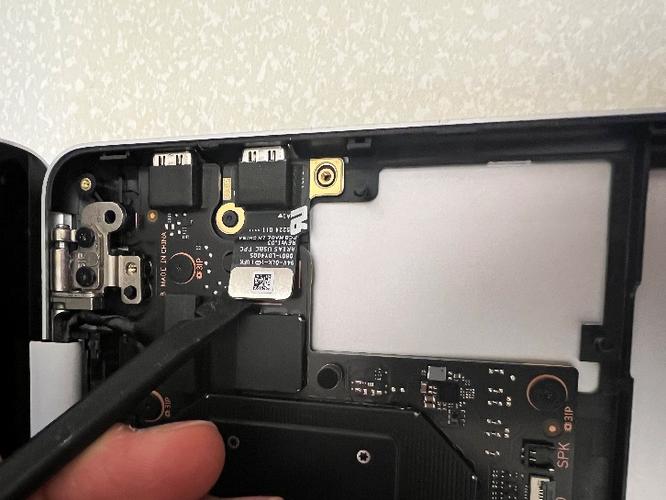

  5. Com um prybar seguro ESD de plástico, desligue o USB-C FPC do PCBA.

    Uma mão segurando uma chave de fendas.

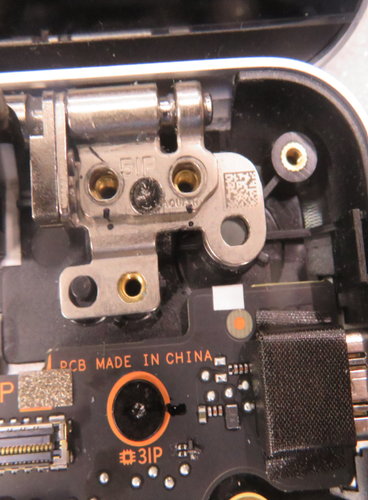

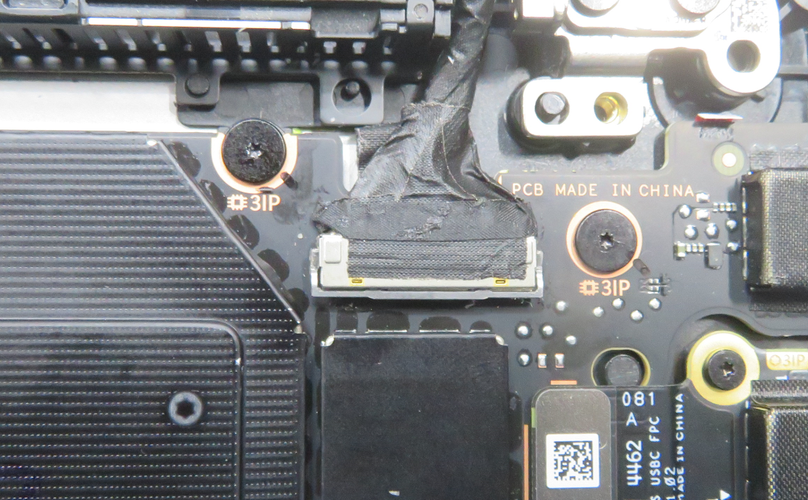

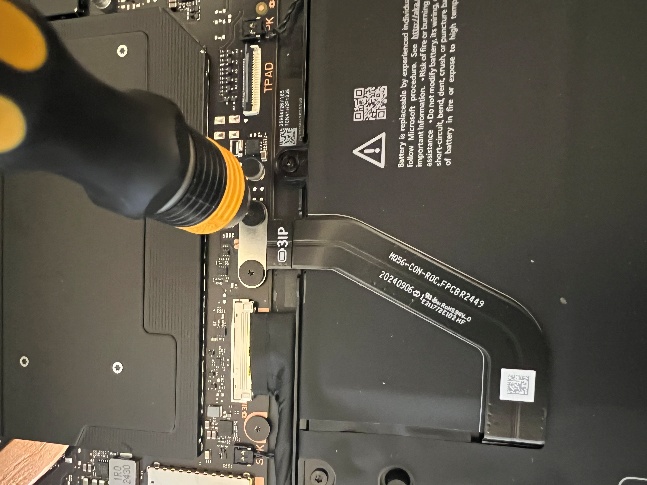

  6. Com uma Chave de Fendas 3IP Torx Plus, remova um parafuso 3IP e remova a placa filha USB-C.

    Uma mão a segurar um objeto num dispositivo.

    Importante

    Para evitar qualquer possibilidade de descascar parafusos, certifique-se de que prime firmemente com a chave de fendas. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

Procedimento – Instalação (USB-C)

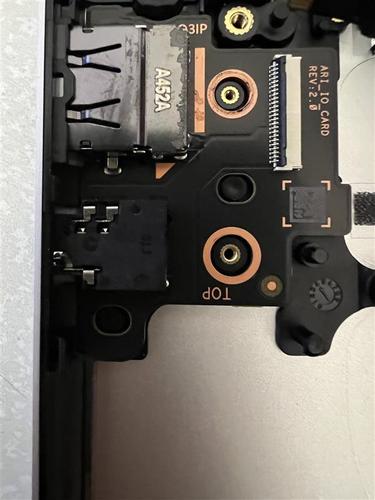

  1. Instale cuidadosamente a placa filha USB-C no orifício lateral do Registo D e alinhe os orifícios dos parafusos.

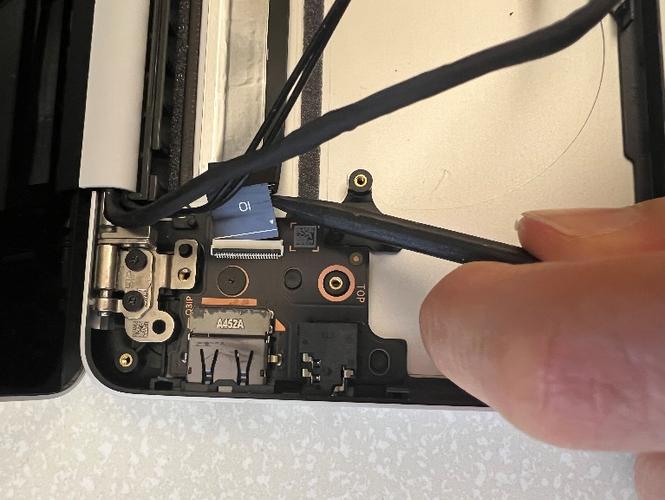

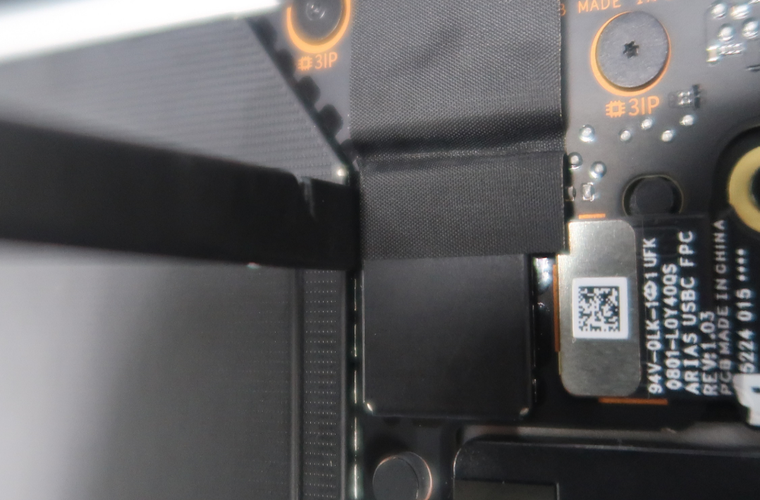

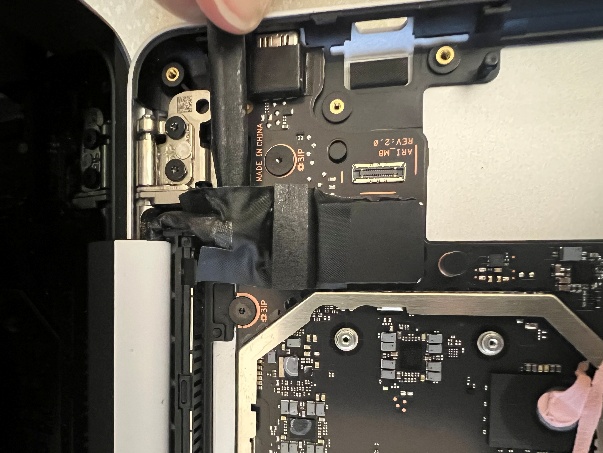

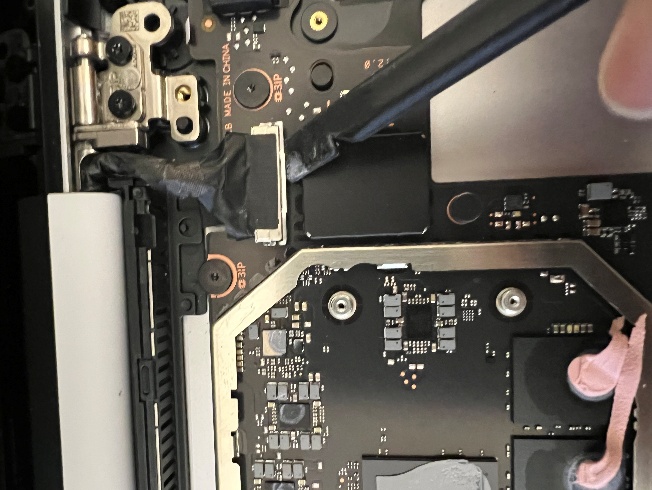

  2. Utilize um deslocamento de plástico para ligar o USB-C FPC ao conector no PCBA. Certifique-se de que o FPC está plano e que a subassemblagem USB-C não está inclinada para cima.

    Um grande plano de um circuito.

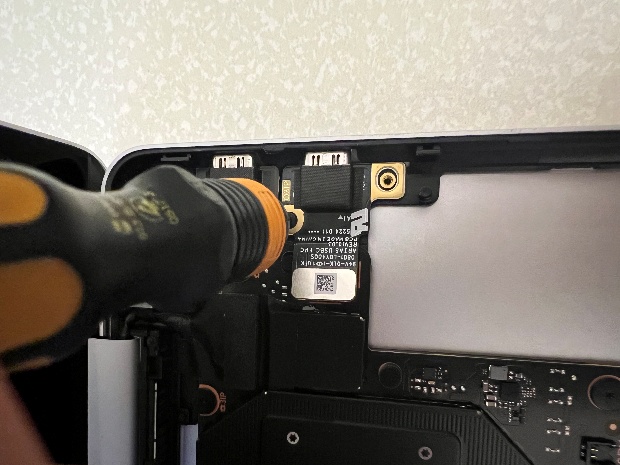

  3. Utilize uma chave de fendas 3IP Torx Plus para apertar o parafuso. Depois de o parafuso estar apertado e sentado, aperte apenas os parafusos com uma curva adicional de ~1/8 (~45 graus) para evitar descascar os fios. Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

    Uma mão a segurar um objeto num dispositivo.

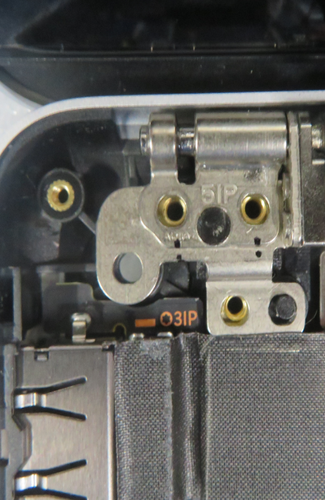

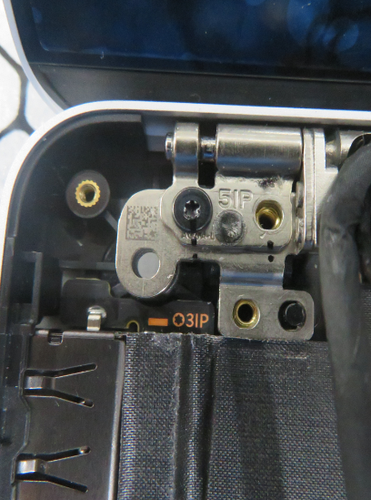

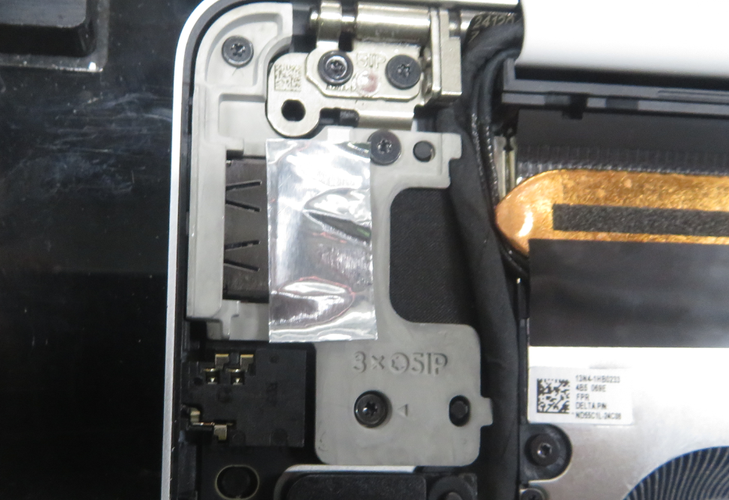

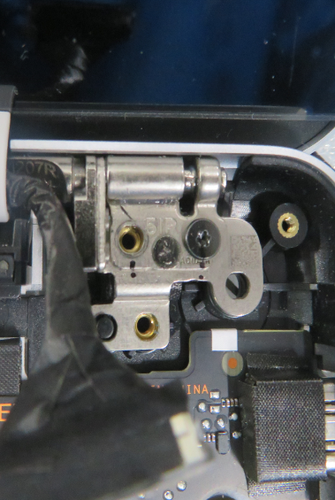

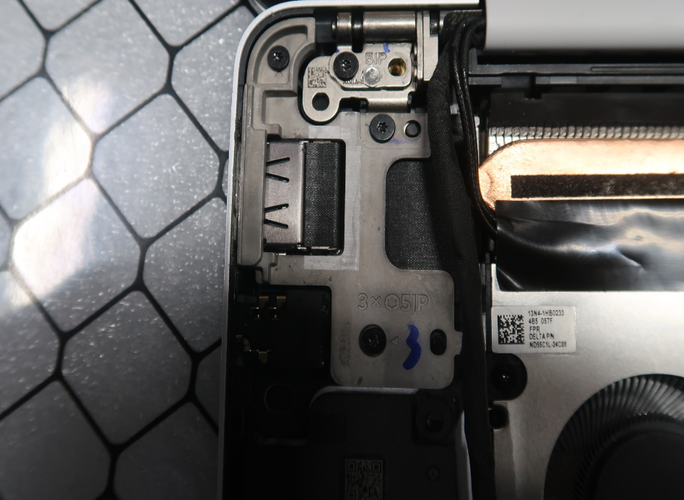

  4. Monte o parêntese USB-C reutilizável e certifique-se de que os orifícios no parêntese reutilizável estão alinhados com os orifícios de parafuso na dobradiça e no Registo D. Certifique-se de que encaminha quaisquer cabos para longe.

    Um grande plano de um computador.

  5. Utilize uma chave de fendas 5IP Torx Plus para apertar os três parafusos. Depois de o parafuso estar apertado e sentado, aperte apenas os parafusos com uma curva adicional de ~1/8 (~45 graus) para evitar descascar os fios. Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

    Uma mão segurando uma chave de fendas.

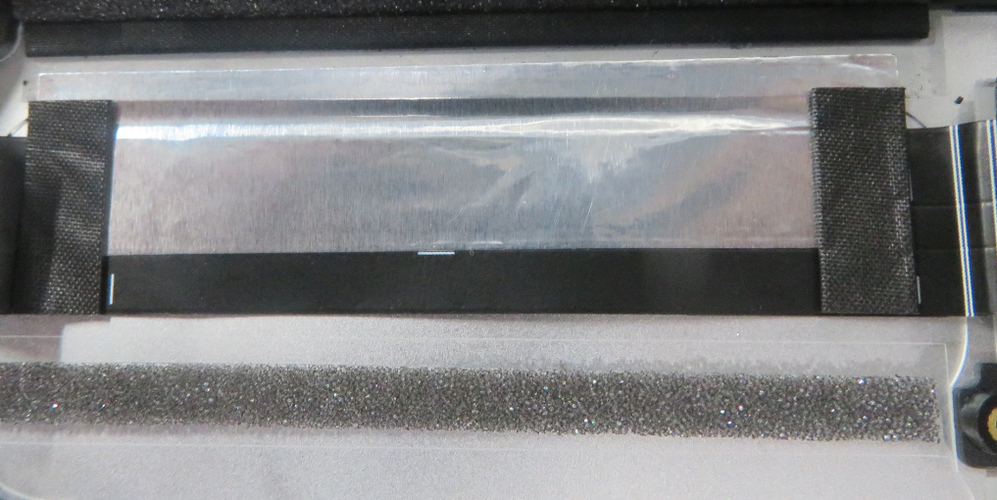

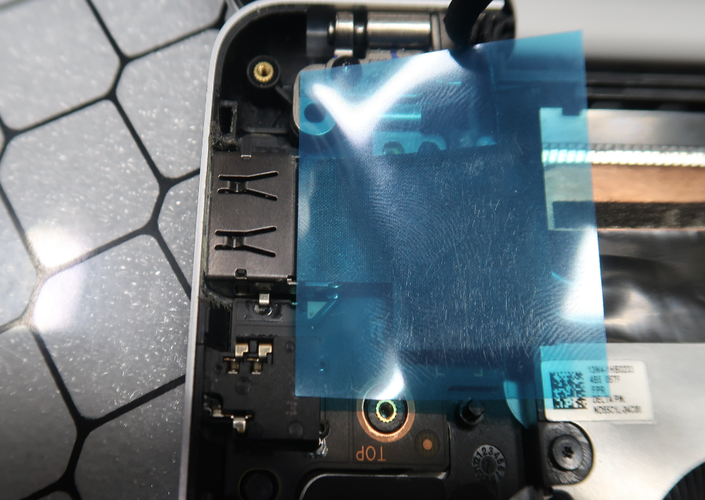

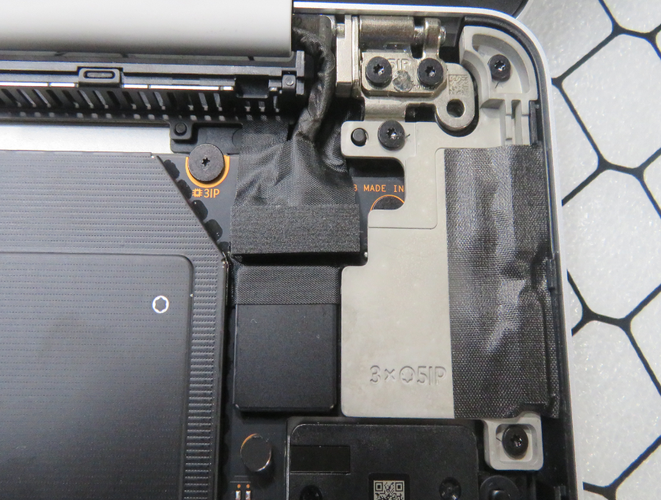

  6. Utilize pinças de plástico para alinhar e instalar a banda USB-C na extremidade do Registo D. Certifique-se de que não cobre parafusos.

    Instalar a banda USB-C na extremidade do Registo D.

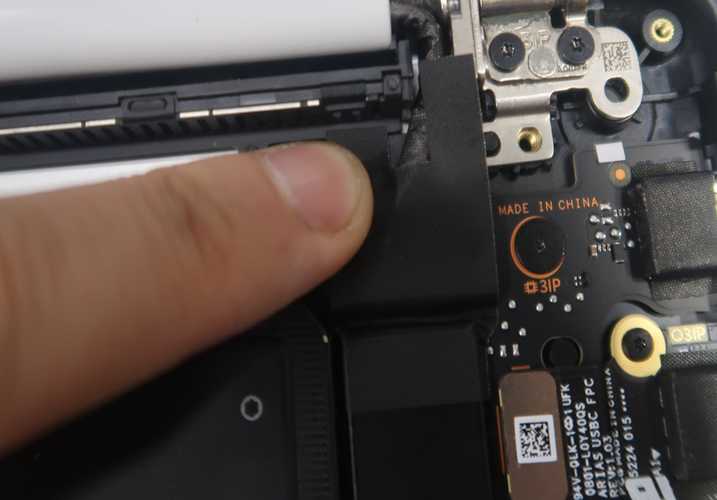

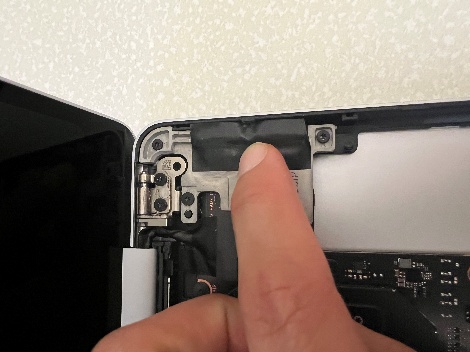

  7. Prima firmemente a fita durante 30 segundos.

    Uma mão segurando um dispositivo.

  8. Siga "Procedimento – Instalação (SSD)"

  9. Siga "Procedimento – Instalação (Capa C)"

  10. Siga "Procedimento – Instalação (Pés)"

Substituição da Ventoinha

Requisitos Preliminares

Importante

Certifique-se de que segue todas as notas especiais (a negrito) com cuidado em cada secção do processo.

Ferramentas Necessárias

  • Tapete de ESD-Safe Macio ou Bancada
  • Alça de Pulso Anti-estática (resistência a 1 MOhm)
  • Chave de fendas 5IP Torx Plus
  • Pinças seguras de ESD de Plástico
  • Álcool isopropílico (70% IPA) e limpeza de cotonetes
  • ESD De Plástico Safe Spudger
  • Chave de fendas 3IP Torx Plus
  • Novas palhetas de guitarra de plástico

Componentes Principais

  • Subassemblagem da Ventoinha

  • Ventilador/Banda de Módulo Térmico

  • 4 Parafusos 3IP (para Ventilador)

  • 5 Parafusos 5IP (para Capa C)

  • 1 Almofada Térmica Inferior (para Registo D)

  • 2 Parafusos 5IP (para SSD)

  • 1 Teclado Térmico Superior (para Capa C)

  • 1 Banda (para SSD)

Procedimento – Remoção (Ventilador)

  1. Siga "Procedimento – Remoção (SSD)"

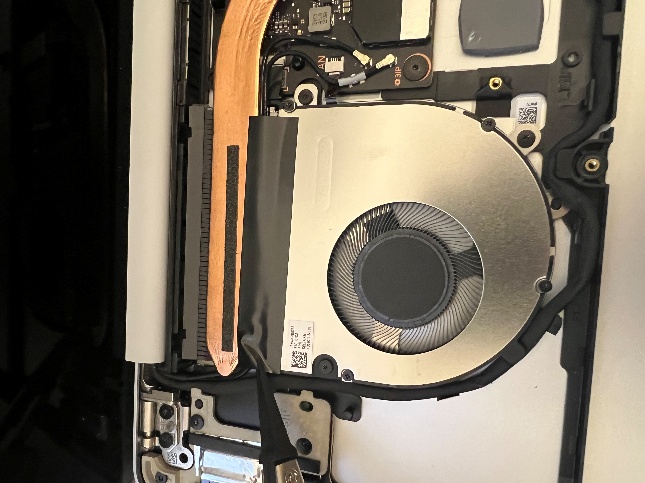

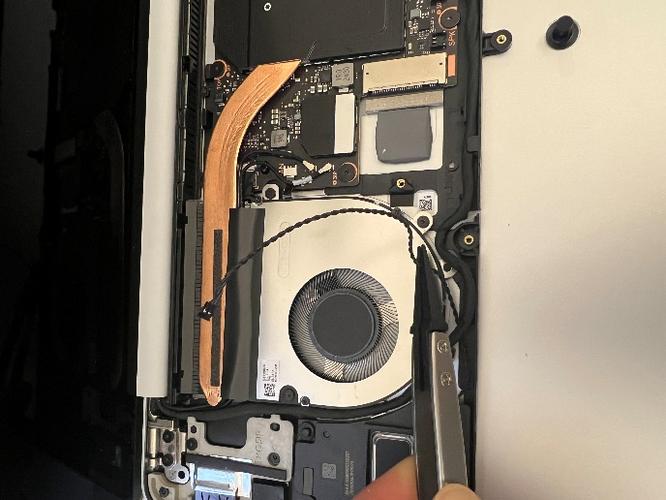

  2. Utilizando pinças seguras ESD de plástico e os seus dedos, remova a fita em cima da ventoinha.

    Um ventilador de computador com um ventilador.

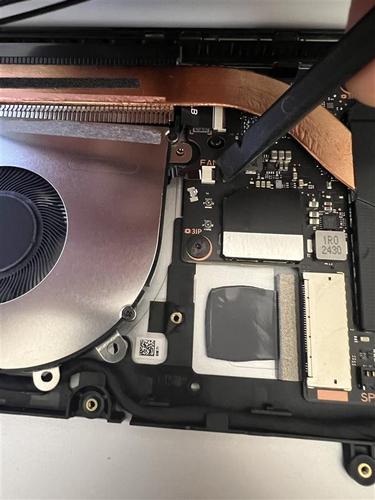

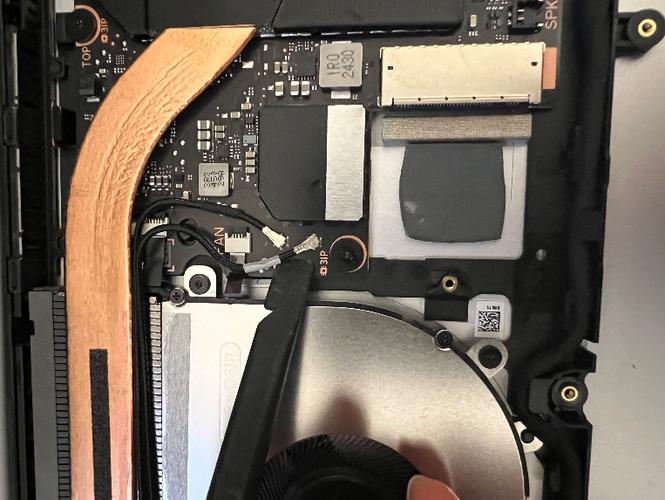

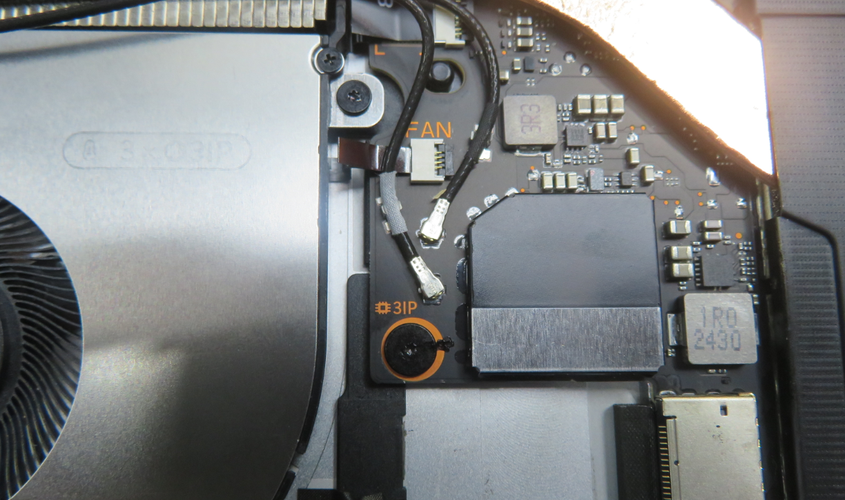

  3. Utilizando um prybar seguro ESD de plástico, desligue os cabos das duas antenas do PCBA.

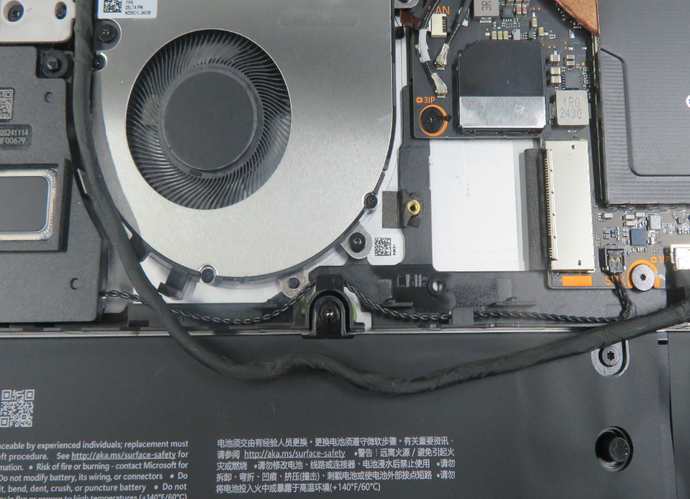

    Um grande plano de um computador.

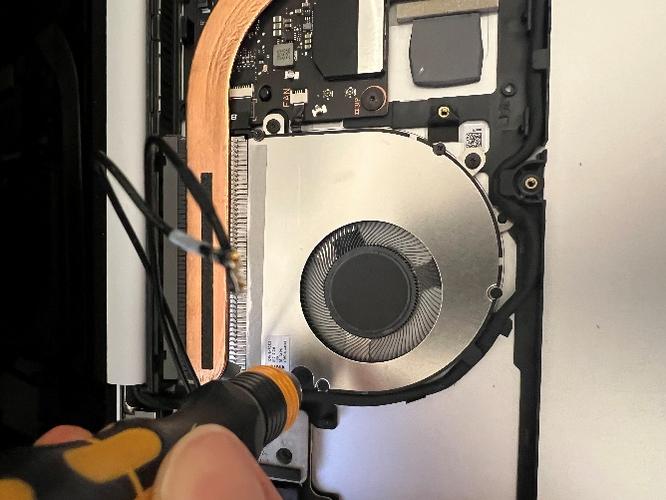

  4. Com uma Chave de Fendas 3IP Torx Plus, remova os três parafusos 3IP que seguram a ventoinha até ao Registo D.

    Uma mão segurando uma chave de fendas.

    Importante

    Para evitar qualquer possibilidade de descascar parafusos, certifique-se de que prime firmemente com a chave de fendas. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

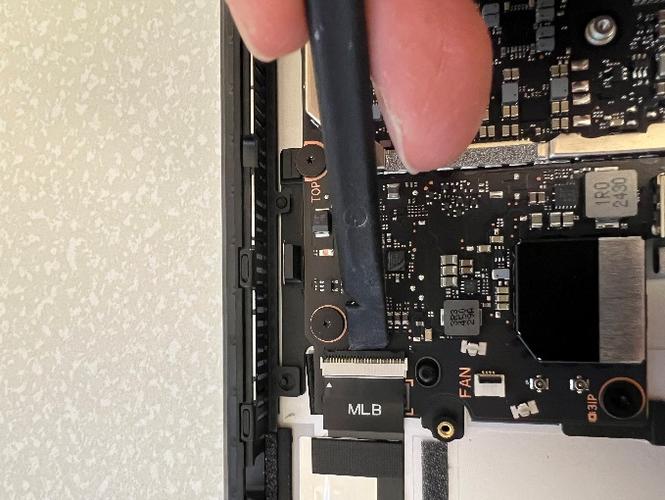

  5. Utilizando um prybar seguro ESD de plástico, desengatar a fivela segurando a ventoinha FPC no PCBA e desligue o FPC.

    Um grande plano de um computador.

  6. Com as mãos, remova a ventoinha e tenha em atenção o cabo encaminhado.

  7. Utilize álcool isopropílico (70% de IPA) e limpe cotonetes para limpo qualquer autocolante restante da banda no módulo térmico.

Procedimento – Instalação (Ventilador)

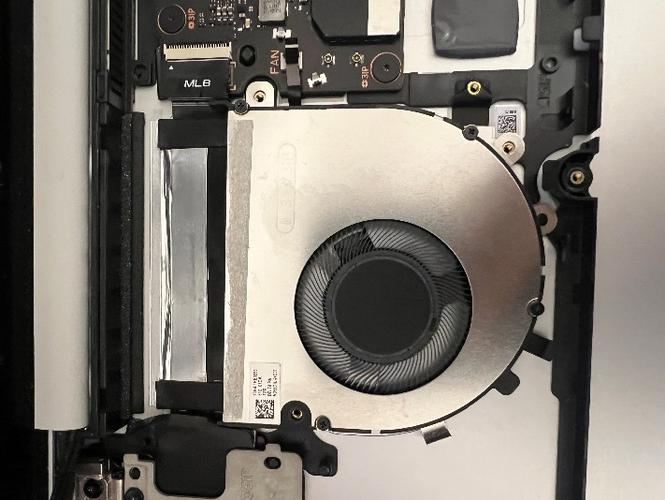

  1. Instale cuidadosamente a ventoinha no Registo D e certifique-se de que os pinos no Registo D estão alinhados com os orifícios na ventoinha. Certifique-se de que encaminha quaisquer cabos para longe.

    Um grande plano de uma parte do computador.

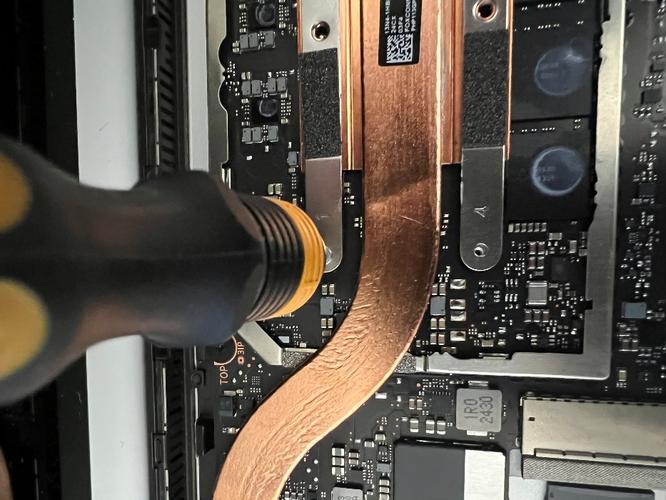

  2. Utilize uma chave de fendas 3IP Torx Plus para apertar os três parafusos. Depois de o parafuso estar apertado e sentado, aperte apenas os parafusos com uma curva adicional de ~1/8 (~45 graus) para evitar descascar os fios. Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

    Uma mão segurando uma chave de fendas.

  3. Utilize pinças de plástico para ligar o Fan FPC ao conector PCBA.

    Um grande plano de um computador.

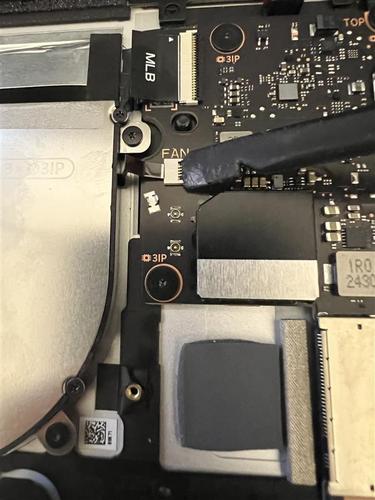

  4. Utilize um deslocador de plástico para fechar a fivela FPC da Ventoinha no conector PCBA.

    Um grande plano de um computador.

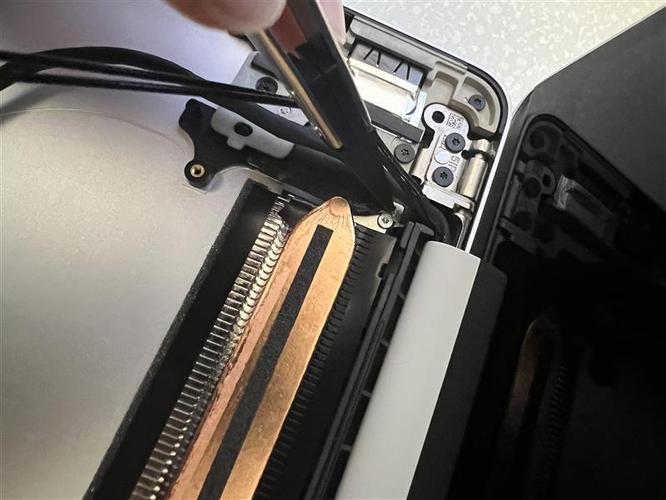

  5. Encaminhe os cabos das duas antenas, mas certifique-se de que o cabo de Visualização da Capa AB está à esquerda dos cabos das duas antenas e não sobre os mesmos.

    Um dedo a tocar num objeto metálico.

  6. Volte a ligar os cabos das duas antenas do ecrã da Capa AB aos conectores do PCBA. Certifique-se de que utiliza um deslocador de plástico e pinças de plástico para garantir que estão totalmente sentados nos cumes do PCBA e ligados aos recipientes do PCBA.

    Um grande plano de um circuito.

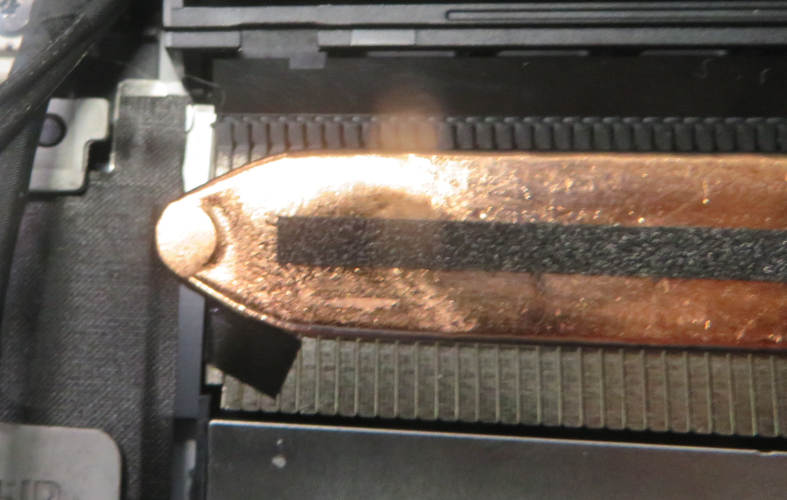

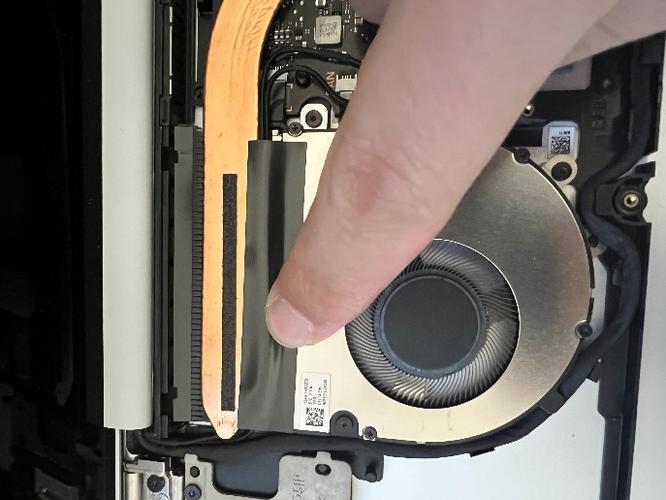

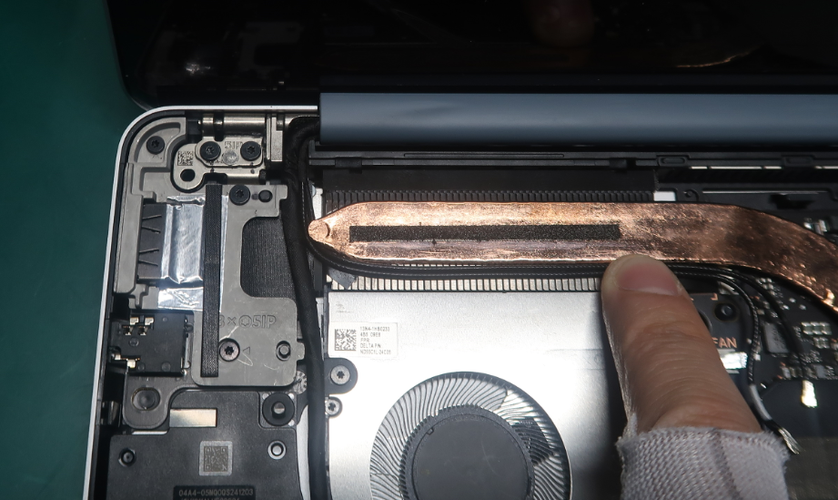

  7. Instale a banda para proteger o encaminhamento do cabo da antena e certifique-se de que a prime firmemente durante 30 segundos.

    Um dedo num dispositivo.

  8. Siga "Procedimento – Instalação (SSD)"

  9. Siga "Procedimento – Instalação (Capa C)"

  10. Siga "Procedimento – Instalação (Pés)"

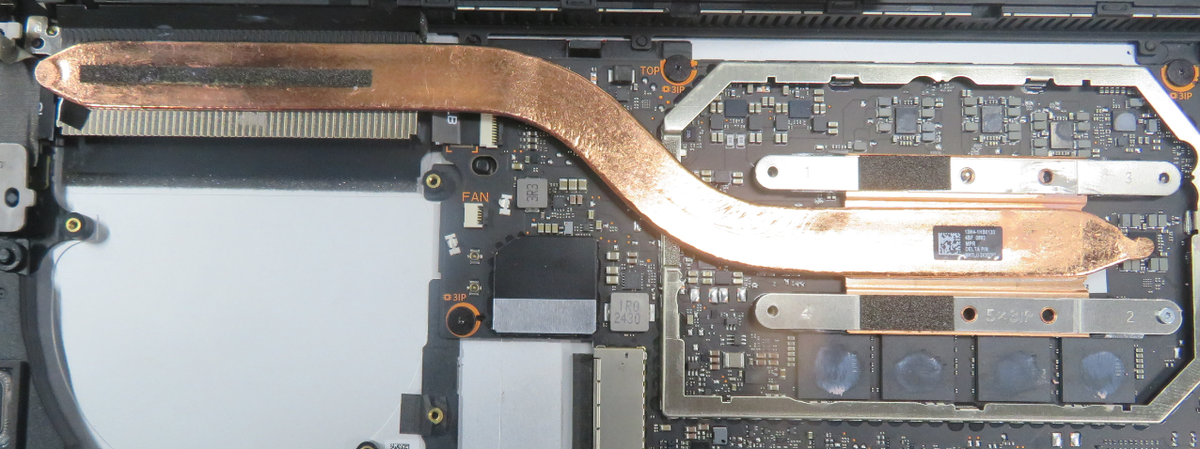

Substituição do Módulo Térmico

Requisitos Preliminares

Importante

Certifique-se de que segue todas as notas especiais (a negrito) com cuidado em cada secção do processo.

Ferramentas Necessárias

  • Tapete de ESD-Safe Macio ou Bancada
  • Alça de Pulso Anti-estática (resistência a 1 MOhm)
  • Chave de fendas 5IP Torx Plus
  • Pinças seguras de ESD de Plástico
  • Álcool isopropílico (70% IPA) e limpeza de cotonetes
  • ESD De Plástico Safe Spudger
  • Chave de fendas 3IP Torx Plus
  • Novas palhetas de guitarra de plástico

Componentes Principais

  • Subassemblagem do Módulo Térmico

  • Escudo do Módulo Térmico

  • 6 Parafusos 3IP (para Módulo Térmico)

  • Ventilador/Banda de Módulo Térmico

  • 4 Parafusos 3IP (para Ventilador)

  • 5 Parafusos 5IP (para Capa C)

  • 1 Almofada Térmica Inferior (para Registo D)

  • 2 Parafusos 5IP (para SSD)

  • 1 Teclado Térmico Superior (para Capa C)

  • 1 Banda (para SSD)

Procedimento – Remoção (Módulo Térmico)

  1. Siga "Procedimento – Remoção (Ventilador)"

  2. Com um prybar seguro ESD de plástico, prima firmemente na tampa do escudo do canto e ao redor de todo o perímetro para removê-lo.

    Um grande plano de um computador.

  3. Com pinças seguras ESD de plástico, descasque ligeiramente a fita que cobre um dos parafusos do módulo térmico.

    Uma pessoa a corrigir um dispositivo.

  4. Utilize uma Chave de Fendas 3IP Torx Plus para remover os cinco parafusos na ordem inversa etiquetada (4, 3, 2, 1).

    Uma mão segurando uma chave de fendas.

    Importante

    Para evitar qualquer possibilidade de descascar parafusos, certifique-se de que prime firmemente com a chave de fendas. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

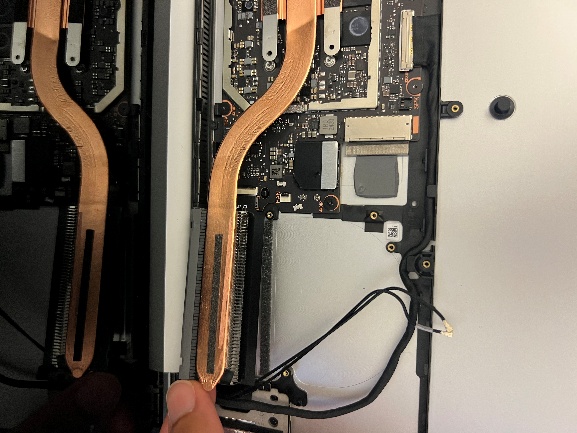

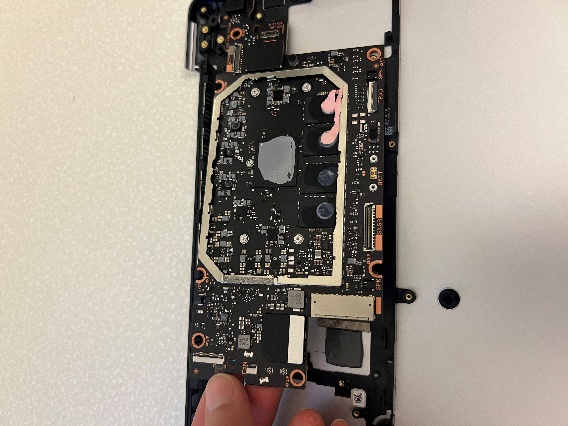

  5. Com os dedos, afaste suavemente e lentamente o lado esquerdo do módulo térmico do PCBA para o remover.

    Um grande plano de uma placa principal de computador.

  6. Para limpo qualquer autocolante restante no PCBA, utilize um cotonete com álcool isopropílico (70% de IPA).

    Um grande plano de um circuito.

Procedimento – Instalação (Módulo Térmico)

  1. Instale cuidadosamente o módulo térmico no PCBA e certifique-se de que os orifícios no módulo térmico se alinham com os pinos no Registo D e no PCBA. Certifique-se de que encaminha quaisquer cabos, conectores e bandas.

    Um grande plano de um circuito.

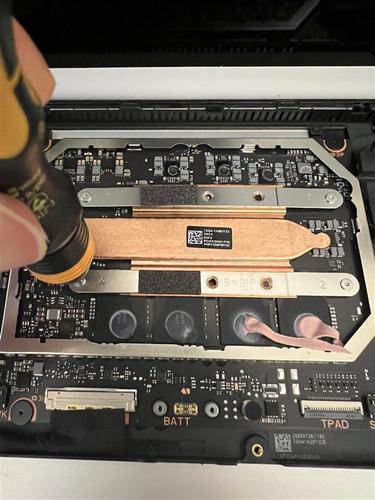

  2. Utilize uma chave de fendas 3IP Torx Plus para instalar e apertar ligeiramente os cinco novos parafusos na ordem correta etiquetada (1, 2, 3, 4). Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

    Um grande plano de um dispositivo.

  3. Quando os cinco parafusos estiverem bem apertados e sentados, aperte-os mais ~1/8 curvas (~45 graus) para evitar descascar os fios.

  4. Utilize um deslocamento de plástico para se certificar de que a fita na subassemblada USB-A e Audio Jack cobre o parafuso thermal module esquerdo superior.

    Um grande plano de um objeto metálico.

  5. Instale cuidadosamente o escudo na parte superior do Módulo Térmico e utilize um deslocador de plástico para garantir que a moldura exterior é montada corretamente no PCBA.

    Um grande plano de um circuito.

  6. Siga "Procedimento – Instalação (Ventilador)"

  7. Siga "Procedimento – Instalação (SSD)"

  8. Siga "Procedimento – Instalação (Capa C)"

  9. Siga "Procedimento – Instalação (Pés)"

Substituição da Tomada de Áudio e USB-A

Requisitos Preliminares

Importante

Certifique-se de que segue todas as notas especiais (a negrito) com cuidado em cada secção do processo.

Ferramentas Necessárias

  • Tapete de ESD-Safe Macio ou Bancada
  • Alça de Pulso Anti-estática (resistência a 1 MOhm)
  • Chave de fendas 5IP Torx Plus
  • Pinças seguras de ESD de Plástico
  • Álcool isopropílico (70% IPA) e limpeza de cotonetes
  • ESD De Plástico Safe Spudger
  • Chave de fendas 3IP Torx Plus
  • Novas palhetas de guitarra de plástico

Componentes Principais

  • Subassemblagem USB-A e Tomada de Áudio

  • 2 Parafusos 3IP (para USB-A e Audio Jack Daughterboard)

  • Parafusos de 3 5IP (para CHAVETAS USB-A e Tomada de Áudio)

  • 2 Parafusos 5IP (para USB-A e Chavetas de Tomada de Áudio para Dobradiça)

  • 1 usb-A e fita de tomada de áudio

  • 1 Folha usb-A e de tomada de áudio

  • 1 USB-A e Áudio Jack Gasket

  • 5 Parafusos 5IP (para Capa C)

  • 1 Almofada Térmica Inferior (para Registo D)

  • 2 Parafusos 5IP (para SSD)

  • 1 Teclado Térmico Superior (para Capa C)

  • 1 Banda (para SSD)

Procedimento – Remoção (USB-A e Tomada de Áudio)

  1. Siga "Procedimento – Remoção (SSD)"

  2. Com uma Chave de Fendas Torx Plus de 5IP, remova os três parafusos que mantêm premidos o parêntese USB-A e a Tomada de Áudio e remova-os com os dedos. Tem de utilizar força suficiente para ultrapassar o autocolante que o mantém premido.

    Uma máquina com uma chave de fendas.

    Importante

    Para evitar qualquer possibilidade de descascar parafusos, certifique-se de que prime firmemente com a chave de fendas. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

  3. Com pinças seguras ESD de plástico, remova a fita em cima do conector. Se o ecrã da Capa AB e o módulo térmico ainda estiverem ligados, tenha cuidado para não aproximar os cabos.

    Um grande plano de um dispositivo.

  4. Com um prybar seguro ESD de plástico, desengatar a fivela segurando o USB-A e o Audio Jack FPC.

    Um grande plano de um dispositivo.

  5. Com um prybar seguro ESD de plástico e pinças plásticas seguras para ESD, desligue o USB-A e o Audio Jack FPC.

    Uma pessoa a segurar uma ferramenta preta.

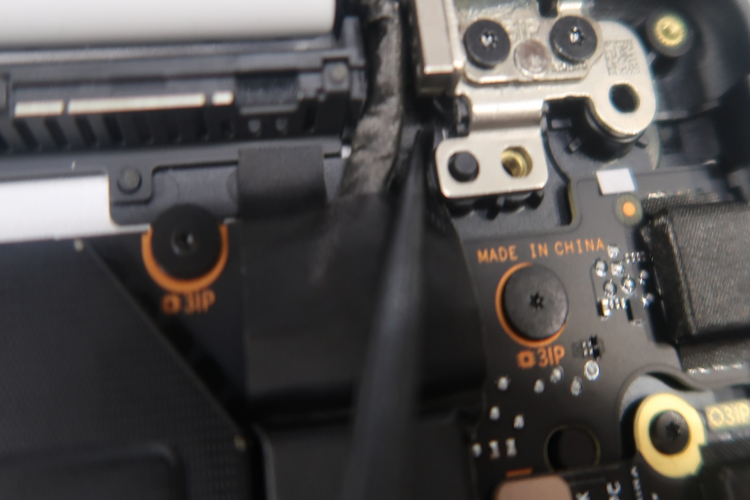

  6. Com uma Chave de Fendas 3IP Torx Plus, remova o parafuso 3IP que mantém premida a placa USB-A e a Ficha de Áudio.

    Um grande plano de um dispositivo.

    Importante

    Para evitar qualquer possibilidade de descascar parafusos, certifique-se de que prime firmemente com a chave de fendas. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

  7. Com os dedos e um prybar seguro ESD de plástico, agite e levante-se na placa USB-A e tomada de áudio para removê-lo.

    Um grande plano de um dispositivo.

  8. Com um prybar seguro ESD de plástico, remova a folha e a vedação no parêntese USB-A e Tomada de Áudio.

  9. Utilize álcool isopropílico (70% de IPA) e limpe cotonetes para limpo qualquer autocolante restante no parêntese reto.

Procedimento – Instalação (USB-A e Tomada de Áudio)

  1. Coloque cuidadosamente a placa filha USB-A e Audio Jack no Registo D e certifique-se de que a placa está plana e que os orifícios estão totalmente alinhados com o pino de posicionamento.

    Um grande plano de um dispositivo.

  2. Utilize uma chave de fendas 3IP Torx Plus para apertar o parafuso. Depois de o parafuso estar apertado e sentado, aperte apenas os parafusos com uma curva adicional de ~1/8 (~45 graus) para evitar descascar os fios. Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

  3. Utilize pinças de plástico para alinhar e instalar o absorvente USB-A e Audio Jack na extremidade do conector USB.

    Um grande plano de um dispositivo.

  4. Utilize um deslocamento de plástico para premir firmemente o absorvente durante 30 segundos.

  5. Monte os parênteses USB-A e Audio Jack reutilizáveis e certifique-se de que os orifícios no suporte estão alinhados com os orifícios de parafusos na placa de filha. Certifique-se de que encaminha quaisquer cabos para longe.

    O interior de um dispositivo.

  6. Utilize uma chave de fendas 5IP Torx Plus para apertar os três parafusos. Depois de o parafuso estar apertado e sentado, aperte apenas os parafusos com uma curva adicional de ~1/8 (~45 graus) para evitar descascar os fios. Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

  7. Utilize pinças de plástico para alinhar e instalar a folha USB-A e Tomada de Áudio na extremidade do conector USB. Certifique-se de que não cobre parafusos.

    Um grande plano de um dispositivo.

  8. Utilize pinças de plástico para alinhar e instalar a vedação USB-A e Audio Jack na extremidade do parêntese reto. Certifique-se de que não cobre parafusos.

  9. Siga "Procedimento – Instalação (SSD)"

  10. Siga "Procedimento – Instalação (Capa C)"

  11. Siga "Procedimento – Instalação (Pés)"

Substituição da Capa AB (Ecrã)

Requisitos Preliminares

Importante

Certifique-se de que segue todas as notas especiais (a negrito) com cuidado em cada secção do processo.

Ferramentas Necessárias

  • Tapete de ESD-Safe Macio ou Bancada
  • Alça de Pulso Anti-estática (resistência a 1 MOhm)
  • Chave de fendas 5IP Torx Plus
  • Pinças seguras de ESD de Plástico
  • Álcool isopropílico (70% IPA) e limpeza de cotonetes
  • ESD De Plástico Safe Spudger
  • Medidor de Função Grossa de 0,25 mm
  • Medidor de Função Grossa de 0,3 mm
  • Medidor de Função Grossa de 0,05 mm
  • Novas palhetas de guitarra de plástico

Componentes Principais

  • 1 Capa AB (Ecrã) Subassemblada

  • 1 Fita de Conexão de Ecrã Superior

  • 1 Espuma de Conexão de Ecrã Superior

  • 5 Parafusos 5IP (para Dobradiças da Capa AB)

  • Parafusos de 3 5IP (para CHAVETAS USB-A e Tomada de Áudio)

  • 2 Parafusos 5IP (para USB-A e Chavetas de Tomada de Áudio para Dobradiça)

  • 1 Folha usb-A e de tomada de áudio

  • 1 USB-A e Áudio Jack Gasket

  • 2 Parafusos 5IP (para Placa Filha USB-C)

  • Parafusos de 3 5IP (para Parênteses USB-C)

  • 1 Banda USB-C

  • 1 ventilador/banda de módulo térmico

  • 5 Parafusos 5IP (para Capa C)

  • 1 Almofada Térmica Inferior (para Registo D)

  • 2 Parafusos 5IP (para SSD)

  • 1 Teclado Térmico Superior (para Capa C)

  • 1 Banda (para SSD)

Procedimento – Remoção (Capa AB)

  1. Transfira a versão mais recente do SDT (ferramenta de diagnóstico do surface) e siga o fluxo de trabalho de reparação do ecrã tátil (configuração) de pré-instalação.

  2. Siga "Procedimento – Remoção (SSD)"

  3. Com uma Chave de Fendas Torx Plus de 5IP, remova os três parafusos que mantêm premidos o parêntese USB-A e a Tomada de Áudio e remova-os com os dedos. Tem de utilizar força suficiente para ultrapassar o autocolante que o mantém premido.

    Uma máquina com uma chave de fendas.

    Importante

    Para evitar qualquer possibilidade de descascar parafusos, certifique-se de que prime firmemente com a chave de fendas. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

  4. Com pinças seguras ESD de plástico, remova cuidadosamente a fita condutora sobre os conectores USB-C.

    Uma mão segurando pinças num telemóvel.

  5. Utilize álcool isopropílico (70% de IPA) e limpe cotonetes para limpo qualquer autocolante restante no parêntese reto.

  6. Com uma Chave de Fendas 5IP Torx Plus, remova os três parafusos 5IP que mantêm premido o parêntese USB-C e remova o parêntese reto. Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

    Uma mão segurando uma chave de fendas.

  7. Utilizando pinças seguras ESD de plástico e os seus dedos, remova a fita em cima da ventoinha.

    Um ventilador de computador com um ventilador.

  8. Utilize álcool isopropílico (70% de IPA) e limpe cotonetes para limpo qualquer autocolante restante na ventoinha.

  9. Utilizando um prybar seguro ESD de plástico, desligue os cabos das duas antenas do PCBA.

    Um grande plano de um computador.

  10. Com um prybar seguro ESD de plástico, desligue a fivela do conector de visualização inferior do PCBA e desligue suavemente o cabo com os dedos.

    Desengatar a fivela do conector de visualização inferior no PCBA.

  11. Com um prybar seguro ESD de plástico, levante suavemente o cabo de visualização superior para cima e utilize os dedos para remover a fita.

    Um grande plano de um computador.

    A remover a banda do cabo de visualização superior.

  12. Utilize álcool isopropílico (70% de IPA) e limpe os cotonetes para limpo qualquer autocolante restante da fita removida.

  13. Com um prybar seguro ESD de plástico, desligue a fivela do conector de ecrã superior do PCBA e desligue suavemente o cabo com os dedos.

    Um grande plano de uma placa principal de computador.

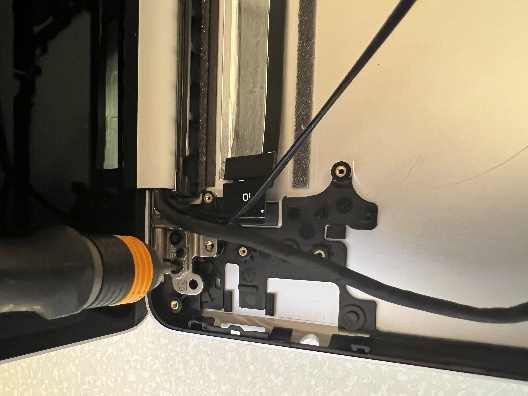

  14. Ajuste a capa gráfica para cerca de 90 graus e utilize uma Chave de Fendas Torx Plus de 5IP para remover os quatro parafusos 5IP nas duas dobradiças. Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

    Um grande plano de uma máquina.

  15. Com ambas as mãos, agite suavemente e remova o ecrã da Capa AB do Registo D.

Procedimento – Instalação (Capa AB)

  1. Alinhe suavemente a Capa AB até ao Registo D e certifique-se de que os pinos no Registo D estão alinhados com os orifícios nas dobradiças.

    Um grande plano de um dispositivo. Um grande plano de um dispositivo.

  2. Utilize uma Chave de Fendas Torx Plus 5IP para instalar ligeiramente um parafuso por dobradiça. Certifique-se de que segura o ecrã da Capa AB com uma mão para que o dispositivo não caia. Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

    Um grande plano de uma máquina.

    Alinhar a Capa AB ao Registo D.

    Manter o ecrã da Capa AB com uma mão enquanto instala parafusos.

  3. Feche o ecrã da Capa AB, mas tenha cuidado para não fixar os fios. Ajuste o posicionamento do ecrã da Capa AB enquanto os parafusos ainda não estiverem totalmente sentados para garantir que o passo de apresentação da Capa AB para o Registo D está dentro de 0,25 mm e 0,3 mm em ambos os lados (medidor de função) e que o intervalo de apresentação da Capa AB para o Registo D está dentro de 0,05 mm e 0,25 mm em ambos os lados antes de avançar para o passo seguinte.

  4. Abra o ecrã <da Capa AB 90 graus para garantir que o dispositivo não cai. Utilize uma chave de fendas 5IP Torx Plus para instalar o parafuso restante em cada dobradiça. Aperte os quatro parafusos da dobradiça até ficarem aconchegados e sentados e, em seguida, aperte apenas os parafusos mais ~1/4 de volta (~90 graus) para evitar descascar os fios. Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

  5. Siga os passos "Procedimento – Instalação (USB-A e Tomada de Áudio)" 1-8

  6. Encaminhe os cabos das duas antenas, mas certifique-se de que o cabo de Visualização da Capa AB está à esquerda dos cabos das duas antenas e não sobre os mesmos.

    Um dedo a tocar num objeto metálico.

  7. Volte a ligar os cabos das duas antenas do ecrã da Capa AB aos conectores do PCBA. Certifique-se de que utiliza um deslocamento de plástico para garantir que estão totalmente sentados e ligados.

    Um grande plano de um circuito.

  8. Instale a banda para proteger o encaminhamento do cabo da antena e certifique-se de que a prime firmemente durante 30 segundos.

    Um dedo num dispositivo.

  9. Instale cuidadosamente o cabo de Ecrã da Capa AB superior no conector do PCBA e utilize um deslocador de plástico para garantir que a fivela está fechada.

    Um grande plano de um chip de computador.

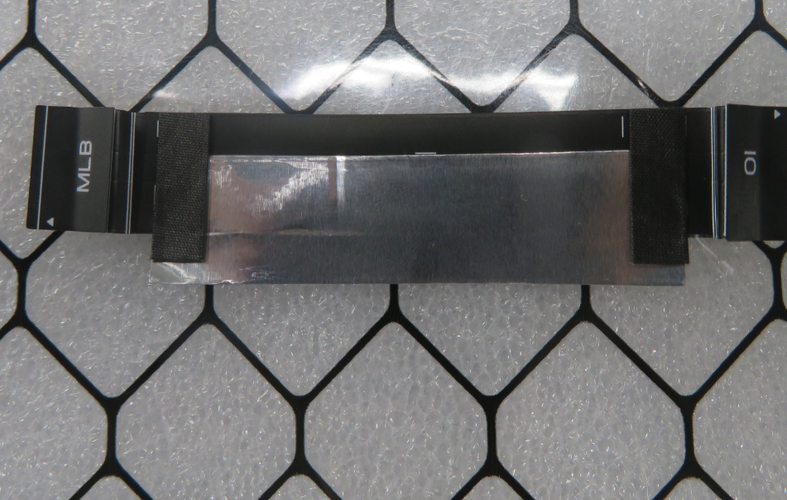

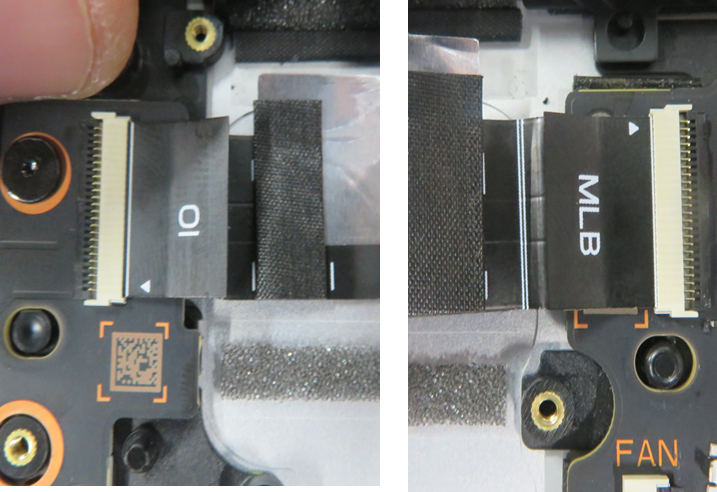

  10. Utilize pinças de plástico para alinhar a fita do conector de visualização à extremidade do escudo do módulo térmico e à dobradiça de plástico do Registo D.

  11. Utilize um deslocamento de plástico para proteger firmemente a fita do conector de visualização no espaço e vinco.

  12. Prima firmemente a banda do conector de visualização durante 30 segundos na localização apresentada na imagem seguinte.

    Um dedo apontando para uma peça preta de equipamento eletrónico.

  13. Utilize um deslocamento de plástico para proteger firmemente a fita do conector de visualização na abertura e vincar com o escudo do módulo térmico.

    Um grande plano de um dispositivo preto.

  14. Utilize um deslocamento de plástico para proteger firmemente a fita do conector de visualização na abertura e vincar com o conector USB-C no PCBA.

    Proteger a fita do conector de visualização no intervalo e vincar com o conector USB-C no PCBA.

  15. Prima firmemente a banda do conector de visualização durante 30 segundos na localização apresentada na imagem seguinte.

    Um dedo num dispositivo preto.

  16. Utilize um deslocamento de plástico para proteger firmemente a fita do conector de visualização no espaço e vincar com a dobradiça da Capa AB.

    Proteger a fita do conector de visualização no intervalo e vincar com a dobradiça de Apresentação da Capa AB.

  17. Siga os passos "Procedimento – Instalação (USB-C)" 4-7

  18. Utilize pinças de plástico para instalar a espuma do conector de visualização alinhada com o parêntese USB-C, conforme mostrado na imagem seguinte.

    Instalar a espuma do conector de visualização alinhada com o parêntese reto USB-C.

  19. Encaminhe cuidadosamente o cabo de visualização esquerdo pelos cumes do Registo D e ligue-o ao receptáculo inferior do PCBA. Certifique-se de que é encaminhado corretamente, conforme mostrado na imagem seguinte.

    Um grande plano de um computador. Encaminhar o cabo de visualização esquerdo através dos cumes no Registo D.

  20. Utilize um deslocador de plástico para garantir que a fivela do conector de visualização está fechada.

    Um dispositivo preto com uma ferramenta preta.

  21. Siga "Procedimento – Instalação (SSD)"

  22. Siga "Procedimento – Instalação (Capa C)"

  23. Siga "Procedimento – Instalação (Pés)"

  24. Transfira a versão mais recente do SDT (ferramenta de diagnóstico do surface) e siga os fluxos de trabalho de reparação pós-instalação do ecrã tátil (validação) e do ecrã tátil (calibragem).

Substituição do PCBA

Requisitos Preliminares

Importante

Certifique-se de que segue todas as notas especiais (a negrito) com cuidado em cada secção do processo.

Ferramentas Necessárias

  • Tapete de ESD-Safe Macio ou Bancada
  • Alça de Pulso Anti-estática (resistência a 1 MOhm)
  • Chave de fendas 5IP Torx Plus
  • Pinças seguras de ESD de Plástico
  • Álcool isopropílico (70% IPA) e limpeza de cotonetes
  • ESD De Plástico Safe Spudger
  • Chave de fendas 3IP Torx Plus
  • Novas palhetas de guitarra de plástico

Componentes Principais

  • 1 Subassemblagem PCBA

  • 8 Parafusos 3IP (para PCBA)

  • 3 Parafusos 3IP (para Bateria)

  • 1 Fita de Conexão de Ecrã Superior

  • 1 Fita de Cabo de Visualização Superior

  • 1 Espuma de Conexão de Ecrã Superior

  • 5 Parafusos 5IP (para Dobradiças da Capa AB)

  • Parafusos de 3 5IP (para CHAVETAS USB-A e Tomada de Áudio)

  • 2 Parafusos 5IP (para USB-A e Chavetas de Tomada de Áudio para Dobradiça)

  • 1 Folha usb-A e de tomada de áudio

  • 1 USB-A e Áudio Jack Gasket

  • 2 Parafusos 5IP (para Placa Filha USB-C)

  • Parafusos de 3 5IP (para Parênteses USB-C)

  • 1 Banda USB-C

  • 1 ventilador/banda de módulo térmico

  • 5 Parafusos 5IP (para Capa C)

  • 1 Almofada Térmica Inferior (para Registo D)

  • 2 Parafusos 5IP (para SSD)

  • 1 Teclado Térmico Superior (para Capa C)

  • 1 Banda (para SSD)

Procedimento – Remoção (PCBA)

  1. Siga "Procedimento – Remoção (Módulo Térmico)"

  2. Utilize álcool isopropílico (70% de IPA) e limpe cotonetes e um prybar seguro ESD de plástico para limpo qualquer autocolante restante no módulo térmico.

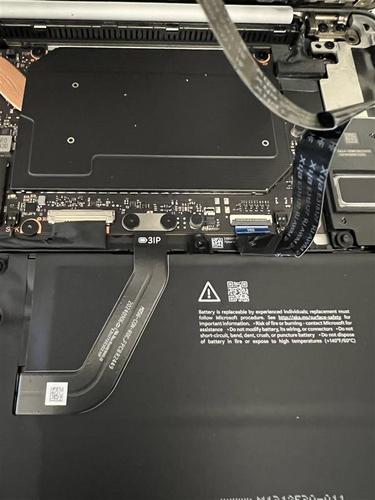

  3. Utilize uma Chave de Fendas Torx Plus 3IP para remover os dois parafusos que mantêm premido o conector da bateria. Tenha cuidado quando estiver perto da bateria. Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, controle e conte o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

    Um grande plano de um computador.

  4. Com um Prybar Seguro ESD Plástico, desligue suavemente o conector da bateria do PCBA.

    Um grande plano de um dispositivo.

  5. Com pinças seguras ESD de plástico, remova cuidadosamente a fita condutora sobre os conectores USB-C.

    Uma mão segurando pinças num telemóvel.

  6. Utilize álcool isopropílico (70% de IPA) e limpe cotonetes para limpo qualquer autocolante restante no parêntese reto.

  7. Com uma Chave de Fendas 5IP Torx Plus, remova os três parafusos 5IP que mantêm premido o parêntese USB-C e remova o parêntese reto.

    Uma mão segurando uma chave de fendas.

    Importante

    Para evitar qualquer possibilidade de descascar parafusos, certifique-se de que prime firmemente com a chave de fendas. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

  8. Com um prybar seguro ESD de plástico, desligue o USB-C FPC do PCBA.

    Uma mão segurando uma chave de fendas.

  9. Com os dedos e as pinças seguras ESD de plástico, desligue suavemente o conector do altifalante direito do PCBA e remova o altifalante direito.

    O interior de um computador.

  10. Com os dedos e as pinças seguras ESD de plástico, desligue suavemente o conector do altifalante esquerdo do PCBA.

    Um grande plano de um computador.

  11. Com um prybar seguro ESD de plástico, desligue a fivela do conector de visualização inferior do PCBA e desligue suavemente o cabo com os dedos.

    Uma mão segurando uma caneta preta.

  12. Com um prybar seguro ESD de plástico, levante suavemente o cabo de ecrã superior Removendo a fita do cabo de visualização superior.

  13. Com um prybar seguro ESD de plástico, desligue a fivela do conector de ecrã superior do PCBA e desligue suavemente o cabo com os dedos.

    Um grande plano de uma placa principal de computador.

  14. Utilize álcool isopropílico (70% de IPA) e limpe cotonetes e um prybar seguro ESD plástico para limpo qualquer autocolante restante no cabo de visualização superior.

  15. Com um prybar seguro ESD de plástico, desengatar a fivela USB-A e Tomada de Áudio no PCBA e desligar o FPC.

    Uma mão segurando uma caneta preta.

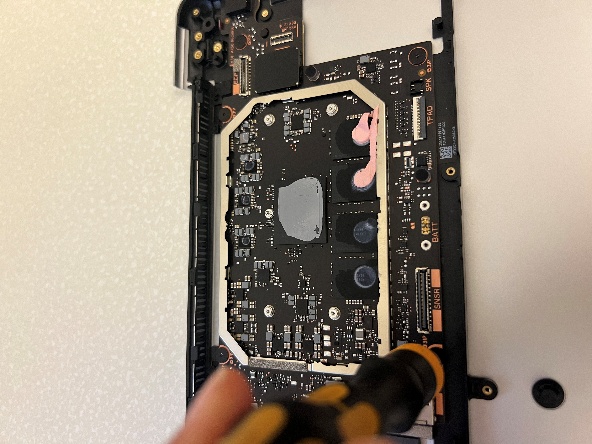

  16. Com uma Chave de Fendas 3IP Torx Plus, remova os sete parafusos 3IP no PCBA que o mantém no Registo D. Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, conte e controle o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

    Uma mão segurando uma chave de fendas.

  17. Com os dedos, levante cuidadosamente o PCBA do lado esquerdo para removê-lo do Registo D.

    Uma mão segurando uma placa de circuito.

Procedimento – Instalação (PCBA)

  1. Coloque cuidadosamente o PCBA no Registo D, tendo o cuidado de não o arranhar contra os conectores reutilizados.

  2. Utilize uma chave de fendas 3IP Torx Plus para apertar ligeiramente os sete parafusos. Certifique-se de que prime firmemente com a chave de fendas para evitar qualquer possibilidade de descascar parafusos. Além disso, controle e conte o número de parafusos removidos para garantir que não existem parafusos adicionais na área.

    Uma mão segurando uma chave de fendas.

  3. Utilize um medidor ou pinças para garantir que o intervalo entre o receptáculo SSD no PCBA e a espuma de terra no registo D está entre 0,6 mm e 1,1mm. Caso contrário, solte os sete parafusos para deslocar o PCBA em qualquer direção necessária para garantir que a lacuna está dentro desses limites antes de avançar para o passo seguinte.

  4. Aperte os parafusos até ficarem aconchegados e sentados e, em seguida, aperte os parafusos mais ~1/8 (~45 graus) para evitar descascar os fios.

  5. Siga "Procedimento – Instalação (Módulo Térmico)"

  6. Siga "Procedimento – Instalação (Capa AB)"

  7. Siga "Procedimento – Instalação (USB-C)"

  8. Volte a ligar todos os FPCs e conectores originais ao PCBA. No entanto, a substituição é necessária se existirem danos visíveis.

  9. Siga "Procedimento – Instalação (SSD)"

  10. Siga "Procedimento – Instalação (Capa C)"

  11. Siga "Procedimento – Instalação (Pés)"

  12. Transfira a versão mais recente do SDT (ferramenta de diagnóstico do surface) e siga os fluxos de trabalho de reparação pós-instalação do ecrã tátil (validação) e do ecrã tátil (calibragem), reparação da bateria (validação) e reparação do touchpad (validação).

Substituição do Registo D

Requisitos Preliminares

Importante

Certifique-se de que segue todas as notas especiais (a negrito) com cuidado em cada secção do processo.

Importante

Esta peça de substituição não inclui o número de série original do dispositivo. Para suporte futuro da Microsoft, escreva o número de série original na etiqueta fornecida pela Microsoft e anexe-o ao exterior do dispositivo ou diretamente a uma parte exposta. A etiqueta incluída na embalagem da peça tem espaço designado para o número de série original e o identificador de produto da peça.

Ferramentas Necessárias

  • Tapete de ESD-Safe Macio ou Bancada
  • Alça de Pulso Anti-estática (resistência a 1 MOhm)
  • Chave de fendas 5IP Torx Plus
  • Pinças seguras de ESD de Plástico
  • Álcool isopropílico (70% IPA) e limpeza de cotonetes
  • ESD De Plástico Safe Spudger
  • Medidor de Função Grossa de 0,25 mm
  • Medidor de Função Grossa de 0,3 mm
  • Medidor de Função Grossa de 0,05 mm
  • Novas palhetas de guitarra de plástico

Componentes Principais

  • 1 D Bucket Subassembly
  • 1 Folha FPC USB-A e Tomada de Áudio
  • 1 Espuma USB-A e Audio Jack FPC
  • 1 Fita de Conexão de Ecrã Superior
  • 1 Espuma de Conexão de Ecrã Superior
  • 1 Fita de Cabo de Visualização Superior
  • 8 Parafusos 3IP (para PCBA)
  • 3 Parafusos 3IP (para Bateria)
  • 5 Parafusos 5IP (para Dobradiças da Capa AB)
  • Parafusos de 3 5IP (para CHAVETAS USB-A e Tomada de Áudio)
  • 2 Parafusos 5IP (para USB-A e Chavetas de Tomada de Áudio para Dobradiça)
  • 2 Parafusos 3IP (para USB-A e Audio Jack Daughterboard)
  • 1 usb-A e fita de tomada de áudio
  • 1 Folha usb-A e de tomada de áudio
  • 1 USB-A e Áudio Jack Gasket
  • 2 Parafusos 3IP (para Placa Filha USB-C)
  • Parafusos de 3 5IP (para Parênteses USB-C)
  • 2 Parafusos 5IP (para Chavetas USB-C para Dobradiças)
  • 1 Escudo de Módulo Térmico
  • 1 TECLADO DE CPU/Módulo Térmico
  • 6 Parafusos 3IP (para Módulo Térmico)
  • 4 Parafusos 3IP (para Ventilador)
  • 1 Banda USB-C
  • 1 ventilador/banda de módulo térmico
  • 5 Parafusos 5IP (para Capa C)
  • 2 Parafusos 5IP (para SSD)
  • 1 Teclado Térmico Superior (para Capa C)
  • 1 Banda (para SSD)

Procedimento – Remoção (Registo D)

  1. Siga "Procedimento – Remoção (PCBA)"

  2. Com os dedos, descasque suavemente e remova o FPC USB-A e Audio Jack do Registo D.

    Uma mão segurando uma tira de metal.

  3. Descasque suavemente e remova a folha de alumínio e as espumas em cima do USB-A e do Audio Jack FPC.

  4. Utilize álcool isopropílico (70% de IPA) e limpe os cotonetes para limpo qualquer autocolante restante no USB-A e no Audio Jack FPC.

Procedimento – Instalação (Registo D)

  1. Siga os passos "Procedimento – Instalação (PCBA)" 1-4

  2. Siga "Procedimento – Instalação (USB-A e Tomada de Áudio)" Passos 1 e 2

  3. Reutilizar o USB-A e o Audio Jack FPC, alinhe e aplique a nova folha de alumínio e espumas, conforme mostrado na imagem seguinte.

    Uma tira de metal numa superfície de malha.

    Aplicar nova folha de alumínio e espumas ao USB-A e Ao Audio Jack FPC.

  4. Antes de premir e instalar a subassemblada USB-A e Audio Jack FPC no Registo D, ligue as extremidades do FPC ao conector USB-A e Audio Jack daughterboard e ao conector PCBA.

  5. Utilize um deslocador de plástico para premir a fivela em ambas as conexões fechadas.

    Premir a fivela em ambos os conectores fechados para USB-A e Tomada de Áudio FPC.

  6. Instale a subassemblada USB-A e Audio Jack FPC no Registo D e certifique-se de que prime firmemente a folha durante 30 segundos cada.

    Um grande plano de um objeto metálico.

  7. Utilize pinças de plástico para remover o forro da almofada térmica SSD.

    Um grande plano de um dispositivo.

  8. Siga os passos restantes em "Procedimento – Instalação (USB-A e Tomada de Áudio)"

  9. Siga os passos restantes em "Procedimento – Instalação (PCBA)"

  10. Siga "Procedimento – Instalação (USB-C)"

  11. Siga "Procedimento – Instalação (Capa AB)"

  12. Siga "Procedimento – Instalação (Módulo Térmico)"

  13. Siga "Procedimento – Instalação (Ventilador)"

  14. Siga "Procedimento – Instalação (Altifalante)"

  15. Siga "Procedimento – Instalação (Bateria)"

  16. Siga "Procedimento – Instalação (SSD)"

  17. Siga "Procedimento – Instalação (Capa C)"

  18. Siga "Procedimento – Instalação (Pés)"
