Listar as funcionalidades, os componentes e os casos de uso do iSCSI

  • 10 minutos

Muitas organizações e empresas, como a Contoso, contam com uma ampla variedade de mecanismos de armazenamento para atender às necessidades das cargas de trabalho. Um desses mecanismos populares é o iSCSI.

O que é iSCSI?

iSCSI é um padrão de rede de armazenamento baseado em TCP/IP para conectar serviços de armazenamento de dados. Ele fornece acesso de nível de bloco barato e fácil de implementar para o armazenamento remoto, transportando comandos SCSI em uma rede Ethernet padrão. De fato, o iSCSI emula a popular tecnologia de subsistema de barramento de armazenamento local de alto desempenho e cria uma SAN (rede de área de armazenamento) lógica.

Ao contrário de alguns protocolos de SAN, o iSCSI não requer cabos ou dispositivos de conectividade especializados. Você pode executá-lo na comutação e infraestrutura de IP existentes. No entanto, para garantir um desempenho suficiente, você deve operar uma implantação de SAN do iSCSI em uma rede dedicada.

Observação

Por padrão, o iSCSI usa a porta TCP 3260.

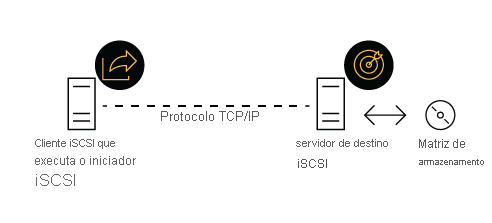

Diagrama mostrando a arquitetura iSCSI de alto nível, com um cliente iSCSI conectando-se a um servidor de destino iSCSI por meio de TCP/IP.

Componentes iSCSI

Do ponto de vista de arquitetura, a implementação do iSCSI inclui os seguintes componentes:

  • Rede IP. Você pode usar adaptadores de interface de rede padrão e comutadores de rede de protocolo Ethernet padrão para se conectar a um dispositivo de armazenamento do iSCSI. Para garantir um desempenho suficiente, a rede deve fornecer a taxa de transferência de pelo menos 1 gigabit por segundo (Gbps) e incluir vários caminhos físicos para o destino iSCSI.
  • Destinos de iSCSI. Os destinos iSCSI permitem acesso ao armazenamento por meio da rede IP, o que conceitualmente equivale aos controladores SCSI, que fornecem acesso ao armazenamento local por meio de conectores SCSI. Muitos fornecedores de armazenamento implementam destinos iSCSI baseados em hardware. Outros dispositivos ou aplicativos (como dispositivos do Windows Storage Server) implementam destinos iSCSI usando um driver de software e pelo menos um adaptador Ethernet. O Windows Server fornece o servidor de destino iSCSI como serviço de função Serviços de Arquivo e Armazenamento.
  • Iniciadores iSCSI. O iniciador iSCSI é um componente do lado do cliente que fornece conectividade a um destino iSCSI remoto. O sistema operacional Windows inclui o software iniciador iSCSI.
  • IQN (Nome qualificado do iSCSI). IQNs são identificadores exclusivos que o iSCSI usa para designar e localizar iniciadores e destinos em uma rede iSCSI. Ao configurar um destino iSCSI, você deve configurar o IQN para os iniciadores iSCSI que serão conectados ao destino. Os iniciadores iSCSI também usam IQNs para se conectar aos destinos iSCSI.
  • iSNS (Internet Storage Name Service). O iSNS facilita a descoberta, o gerenciamento e a configuração de destinos iSCSI.

Funcionalidade iSCSI no Windows Server

O Windows Server permite que você implemente o destino iSCSI e os componentes iSNS. Todas as versões com suporte dos sistemas operacionais Windows também incluem o iniciador iSCSI.

Servidor de destino iSCSI

O serviço de função do servidor de destino iSCSI no Windows Server inclui a seguinte funcionalidade:

  • Ele fornece autenticação, permitindo que você implemente o CHAP para autenticar conexões de iniciador e CHAP reverso para permitir que o iniciador autentique o destino iSCSI.
  • Ele implementa discos virtuais iSCSI como arquivos de VHD ou VHDX, e o último dá suporte a uma capacidade de até 64 TB (terabytes).
  • Ele dá suporte ao gerenciamento usando o Gerenciador do Servidor, Windows PowerShell e Microsoft System Center Virtual Machine Manager.
  • Ele é dimensionado para 256 destinos iSCSI e 512 discos virtuais por servidor.

iSNS

O serviço de função do iSNS no Windows Server inclui a seguinte funcionalidade:

  • Ele hospeda um banco de dados dos nós iSCSI ativos, representando iniciadores, destinos e sistemas de gerenciamento.
  • Ele dá suporte ao registro automático de iniciadores e destinos. Isso, por sua vez, permite que os iniciadores consultem o servidor iSNS para obter a lista de destinos disponíveis.
  • Ele implementa o serviço de notificação de alteração de estado que dispara notificações para os clientes registrados, quando ocorrem alterações no banco de dados do servidor iSNS.
  • Ele oferece serviço de domínio de descoberta que permite restringir a conectividade entre os iniciadores iSCSI e destinos iSCSI designados, agrupando-os em um ou mais domínios de descoberta.
