Usar o Metrics Explorer para exibir métricas detalhadas do host

  • 5 minutos

Você deseja investigar como o tráfego que flui para sua VM afeta sua capacidade de CPU. Se os gráficos de métricas internos de uma VM ainda não mostrarem os dados necessários, você poderá usar o Metrics Explorer para criar gráficos de métricas personalizados. Nessa unidade, você plota um gráfico que exibe a porcentagem máxima de CPU e os dados de fluxo de entrada médio da VM juntos.

O Azure Monitor Metrics Explorer oferece uma interface do usuário para explorar e analisar métricas de VM. Você pode usar o Metrics Explorer para exibir e criar gráficos personalizados para muitas métricas de host de VM, além das métricas mostradas nos grafos internos.

Noções básicas sobre o Metrics Explorer

Para abrir o Metrics Explorer, você pode:

  • Selecionar Insights no menu de navegação à esquerda da VM, em Monitoramento.
  • Selecione o link Ver todas as métricas ao lado de Métricas da plataforma na guia Monitoramento da página Visão geral da VM.
  • Selecione Métricas no menu de navegação esquerdo na página Visão geral do Azure Monitor.

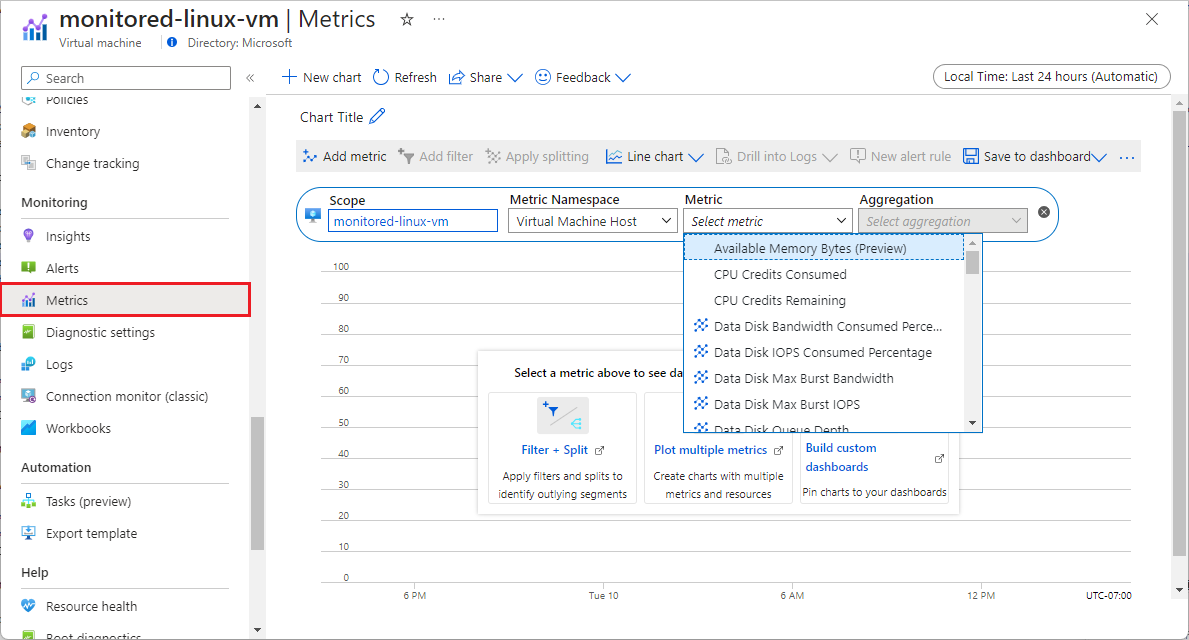

Captura de tela que mostra o Metrics Explorer.

No Metrics Explorer, você pode selecionar os seguintes valores nos campos suspensos:

  • Escopo: Se você abrir o Metrics Explorer por meio de uma VM, esse campo será pré-preenchido com o nome da VM. Você pode adicionar mais itens com o mesmo tipo de recurso (VMs) e local.
  • Namespace da métrica: A maioria dos tipos de recursos tem apenas um namespace, mas para alguns tipos, você precisa escolher um namespace. Por exemplo, as contas de armazenamento têm namespaces separados para arquivos, tabelas, blobs e filas.
  • Métrica: Cada namespace de métricas tem muitas métricas disponíveis para escolher.
  • Agregação: Para cada métrica, o Metrics Explorer aplica uma agregação padrão. Você pode usar uma agregação diferente para obter informações diferentes sobre a métrica.

Você pode aplicar as seguintes funções de agregação a métricas:

  • Contagem: Conta o número de pontos de dados.
  • Média (Méd): Calcula a média aritmética dos valores.
  • Máximo (Máx): Identifica o valor mais alto.
  • Mínimo (Mín): Identifica o valor mais baixo.
  • Soma: Soma todos os valores.

Você pode selecionar intervalos de tempo flexíveis para grafos dos últimos 30 minutos até os últimos 30 dias ou intervalos personalizados. Você pode especificar uma granularidade intervalo de tempo de um minuto a um mês.

Criar um grafo de métricas

Para criar um grafo do Metrics Explorer que mostre a porcentagem máxima de CPU e fluxos de entrada da VM do host juntos nos últimos 30 minutos:

  1. Abra o Metrics Explorer selecionando Ver todas as métricas na guia Monitoramento da VM ou selecionando Métricas no menu de navegação esquerdo da VM.

  2. O Escopo e o Namespace de métrica já estão preenchidos para a VM do host. Selecione Porcentagem de CPU na lista suspensa Métricas.

  3. A Agregação é preenchida automaticamente com Méd, mas altere-a para Máx.

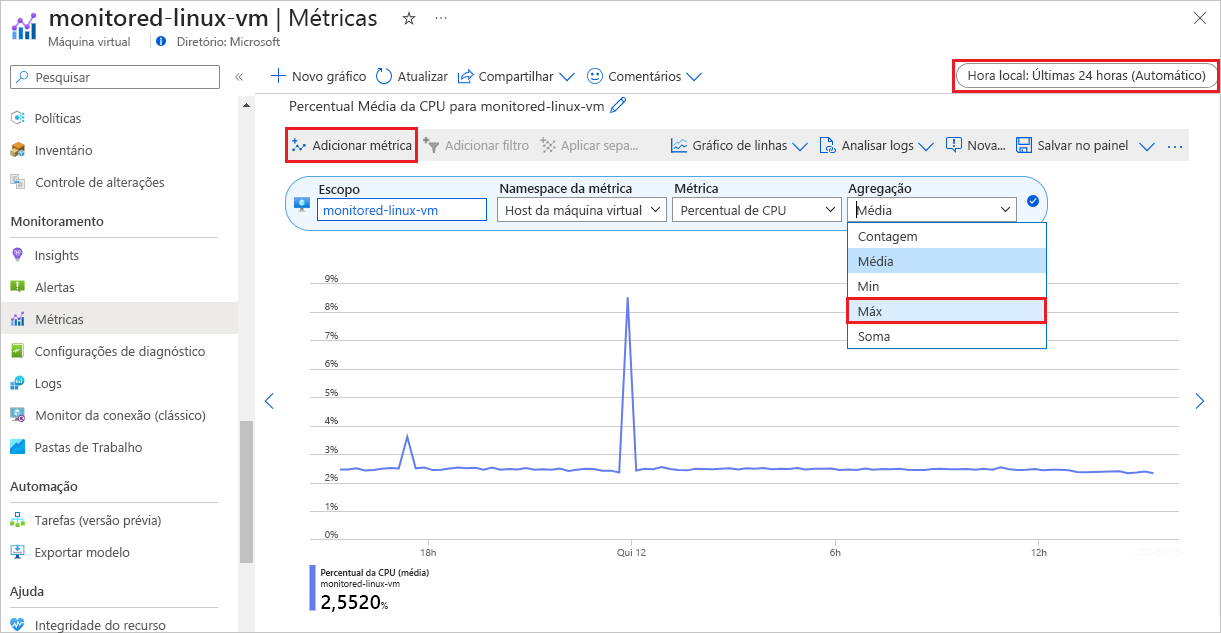

    Captura de tela do grafo de métricas de CPU percentual para uma VM.

  4. Selecione Adicionar métrica no canto superior esquerdo.

  5. Em Métrica, selecione Fluxos de Entrada. Deixe a Agregação como Méd.

  6. No canto superior direito, selecione Hora local: Últimas 24 horas (Automático – 15 minutos), altere-a para Últimos 30 minutos e selecione Aplicar.

Seu grafo deve ser similar à seguinte captura de tela:

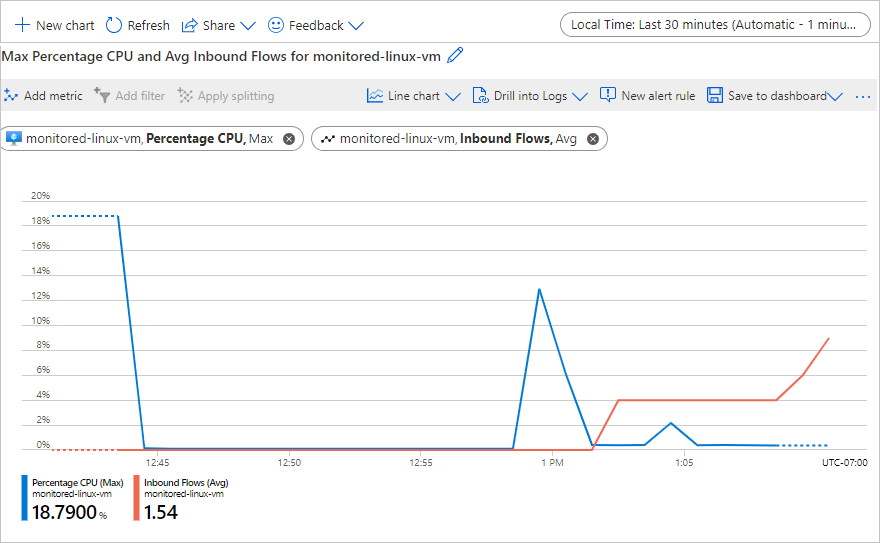

Captura de tela mostrando um grafo de uso de CPU e tráfego de entrada.

Verificar seus conhecimentos

1.

Como adicionar outra métrica a um grafo existente do Metrics Explorer?

2.

Qual desses parâmetros não está incluído nos campos suspensos quando você define um grafo do Metrics Explorer?
