Entender a inicialização PXE no Configuration Manager

Este artigo descreve os processos básicos de inicialização do PXE (Preboot Execution Environment) no Configuration Manager, como eles funcionam e como interoperam entre si.

Versão original do produto: Configuration Manager (branch atual), Microsoft System Center 2012 R2 Configuration Manager, Microsoft System Center 2012 Configuration Manager
Número original do KB: 4468601

Introdução

A inicialização do PXE (Ambiente de Execução de Pré-inicialização) no System Center 2012 Configuration Manager (ConfigMgr 2012 ou ConfigMgr 2012 R2) e versões posteriores permite que os administradores acessem facilmente o WinPE (Ambiente de Pré-Instalação do Windows) na rede via PXE. O PXE é um padrão do setor criado pela Intel que fornece serviços de pré-inicialização no firmware do dispositivo que permite que os dispositivos baixem programas de inicialização de rede para computadores clientes.

O Configuration Manager depende da função de servidor WDS (Serviços de Implantação do Windows) por meio do provedor PXE do WDS. No ConfigMgr 2012 e versões posteriores, o provedor PXE SMS (SMSPXE) se registra no serviço WDS e fornece a lógica para as solicitações do cliente PXE.

Antes de solucionar problemas relacionados ao PXE no Configuration Manager, é importante entender os processos básicos envolvidos, como eles funcionam e como interoperam entre si.

Em todas as instâncias deste documento, estamos usando a Atualização Cumulativa 2 do System Center 2012 Configuration Manager R2 (ConfigMgr 2012 R2 CU2) e um sistema de site remoto instalado no Windows Server 2012 com a função DP (Ponto de Distribuição) instalada.

Instalação do ponto de serviço PXE

Primeiro, examinaremos os processos envolvidos na instalação do provedor SMSPXE.

A instalação é iniciada selecionando a opção Habilitar suporte PXE para clientes na guia PXE em Propriedades do ponto de distribuição. Quando o suporte a PXE está habilitado, uma instância de SMS_SCI_SysResUse classe é criada.

SMSProv.log
PutInstanceAsync SMS_SCI_SysResUseSMS Provider04/09/2014 11:30:131552 (0x0610)
CExtProviderClassObject::DoPutInstanceInstanceSMS Provider04/09/2014 11:30:131552 (0x0610)
INFO: 'RemoteDp.contoso.com' is a valid FQDN.SMS Provider04/09/2014 11:30:131552 (0x0610)

No namespace Root\SMS\Site_RR2 WMI (em que RR2 é o código do site do site), a SMS_SCI_SYSResUse classe contém todas as funções de sistemas de sites no servidor do site primário. Você pode executar a seguinte consulta no WBEMTEST para identificar todos os DPs nesse servidor do site:

SELECT * FROM SMS_SCI_SysResUse WHERE rolename like 'SMS Distribution Point'

Alterar as propriedades dessas funções por meio do SDK alterará o arquivo de controle do site e configurará o DP. O IsPXE nome da propriedade é um membro da propriedade props e é definido como 1 quando o DP está habilitado para PXE.

O componente Monitor de banco de dados SMS detecta a alteração nas tabelas e DistributionPoints descarta arquivos DPNotificaiton em distmgr.box:

Smsdbmon.log
RCV:UPDATE on SiteControl for SiteControl_AddUpd_HMAN [RR2 ][19604]
RCV: UPDATE on SiteControl for SiteControl_AddUpd_SiteCtrl [RR2 ][19605]
SND: Dropped C:\Program Files\Microsoft Configuration Manager\inboxes\hman.box\RR2.SCU [19604]
SND: Dropped C:\Program Files\Microsoft Configuration Manager\inboxes\sitectrl.box\RR2.CT0 [19605]
RCV: UPDATE on Sites for Sites_Interop_Update_HMAN [RR2 ][19606]
SND: Dropped C:\Program Files\Microsoft Configuration Manager\inboxes\hman.box\RR2.ITC [19606]
RCV: UPDATE on DistributionPoints for DP_Properties_Upd [15 ][19607]
RCV: INSERT on PkgNotification for PkgNotify_Add [RR200002 ][19608]
RCV: INSERT on PkgNotification for PkgNotify_Add [RR200003 ][19609]
RCV: INSERT on DPNotification for DPNotify_ADD [15 ][19610]
RCV: UPDATE on SiteControlNotification for SiteCtrlNot_Add_DDM [RR2 ][19611]
SND: Dropped C:\Program Files\Microsoft Configuration Manager\inboxes\distmgr.box\15.NOT [19607]
SND: Dropped C:\Program Files\Microsoft Configuration Manager\inboxes\distmgr.box\RR200002.PKN [19608]
SND: Dropped C:\Program Files\Microsoft Configuration Manager\inboxes\distmgr.box\RR200003.PKN [19609]
SND: Dropped C:\Program Files\Microsoft Configuration Manager\inboxes\distmgr.box\15.DPN [19610]
Site Control Notification.

O componente do Gerenciador de Distribuição no servidor do site primário inicia a configuração do DP remoto:

ConfigureDPSMS_DISTRIBUTION_MANAGER04/09/2014 11:30:263776 (0x0EC0)
IISPortsList in the SCF is "80".SMS_DISTRIBUTION_MANAGER04/09/2014 11:30:263776 (0x0EC0)
ISSSLPortsList in the SCF is "443".SMS_DISTRIBUTION_MANAGER04/09/2014 11:30:263776 (0x0EC0)
IISWebSiteName in the SCF is "".SMS_DISTRIBUTION_MANAGER04/09/2014 11:30:263776 (0x0EC0)
IISSSLState in the SCF is 448.SMS_DISTRIBUTION_MANAGER04/09/2014 11:30:263776 (0x0EC0)
DP registry settings have been successfully updated on RemoteDp.contoso.com
SMS_DISTRIBUTION_MANAGER04/09/2014 11:30:263776 (0x0EC0)
ConfigurePXESMS_DISTRIBUTION_MANAGER04/09/2014 11:30:263776 (0x0EC0)

No log do Provedor de DP SMS no DP remoto, podemos ver as seguintes informações sobre a instalação do PXE, em que inicialmente a chave do PxeInstalled Registro não foi encontrada:

Smsdpprov.log
[66C][Thu 09/04/2014 11:30:28]:CcmInstallPXE
[66C][Thu 09/04/2014 11:30:28]:RegQueryValueExW failed for Software\Microsoft\SMS\DP, PxeInstalled
[66C][Thu 09/04/2014 11:30:28]:RegReadDWord failed; 0x80070002

O Visual C++ Redistributable está instalado:

Smsdpprov.log
[66C][Thu 09/04/2014 11:30:28]:Running: C:\SMS_DP$\sms\bin\vcredist_x64.exe /q /log "C:\SMS_DP$\sms\bin\vcredist.log"
[66C][Thu 09/04/2014 11:30:28]:Waiting for the completion of: C:\SMS_DP$\sms\bin\vcredist_x64.exe /q /log "C:\SMS_DP$\sms\bin\vcredist.log"
[66C][Thu 09/04/2014 11:30:39]:Run completed for: C:\SMS_DP$\sms\bin\vcredist_x64.exe /q /log "C:\SMS_DP$\sms\bin\vcredist.log"

O WDS está instalado:

Smsdpprov.log
[66C][Thu 09/04/2014 11:30:39]:Created the DP mutex key for WDS.
[66C][Thu 09/04/2014 11:30:39]:Failed to open WDS service.
[66C][Thu 09/04/2014 11:30:39]:WDS is NOT INSTALLED
[66C][Thu 09/04/2014 11:30:39]:Installing WDS.
[66C][Thu 09/04/2014 11:30:39]:Running: ServerManagerCmd.exe -i WDS -a
[66C][Thu 09/04/2014 11:30:39]:Failed (2) to run: ServerManagerCmd.exe -i WDS -a
[66C][Thu 09/04/2014 11:30:39]:Running: PowerShell.exe -Command Import-Module ServerManager; Get-WindowsFeature WDS; Add-WindowsFeature WDS
[66C][Thu 09/04/2014 11:30:39]:Waiting for the completion of: PowerShell.exe -Command Import-Module ServerManager; Get-WindowsFeature WDS; Add-WindowsFeature WDS
[66C][Thu 09/04/2014 11:31:35]:Run completed for: PowerShell.exe -Command Import-Module ServerManager; Get-WindowsFeature WDS; Add-WindowsFeature WDS
[66C][Thu 09/04/2014 11:31:35]:Successfully installed WDS.

Os filtros de leitura TFTP estão configurados:

Smsdpprov.log
[66C][Thu 09/04/2014 11:31:35]:Setting TFTP config key as: System\CurrentControlSet\Services\WDSSERVER\Providers\WDSTFTP
[66C][Thu 09/04/2014 11:31:35]:Configuring TFTP read filters
[66C][Thu 09/04/2014 11:31:35]:SetupComplete is set to 0

O REMINST compartilhamento é criado e o WDS é configurado:

Smsdpprov.log
[66C][Thu 09/04/2014 11:31:35]:RegQueryValueExW failed for Software\Microsoft\Windows\CurrentVersion\Setup, REMINST
[66C][Thu 09/04/2014 11:31:35]:RegReadDWord failed; 0x80070002
[66C][Thu 09/04/2014 11:31:35]:REMINST not set in WDS
[66C][Thu 09/04/2014 11:31:35]:WDS is NOT Configured
[66C][Thu 09/04/2014 11:31:35]:Share (REMINST) does not exist. (NetNameNotFound) (0x00000906)
[66C][Thu 09/04/2014 11:31:35]:GetFileSharePath failed; 0x80070906
[66C][Thu 09/04/2014 11:31:35]:REMINST share does not exist. Need to create it.
[66C][Thu 09/04/2014 11:31:35]:Enumerating drives A through Z for the NTFS drive with the most free space.
[66C][Thu 09/04/2014 11:31:37]:Drive 'C:\' is the best drive for the SMS installation directory.
[66C][Thu 09/04/2014 11:31:37]:Creating REMINST share to point to: C:\RemoteInstall
[66C][Thu 09/04/2014 11:31:37]:Succesfully created share REMINST
[66C][Thu 09/04/2014 11:31:37]:Removing existing PXE related directories
[66C][Thu 09/04/2014 11:31:37]:Registering WDS provider: SourceDir: C:\SMS_DP$\sms\bin
[66C][Thu 09/04/2014 11:31:37]:Registering WDS provider: ProviderPath: C:\SMS_DP$\sms\bin\smspxe.dll
[66C][Thu 09/04/2014 11:31:37]:DoPxeProviderRegister
[66C][Thu 09/04/2014 11:31:37]:PxeLoadWdsPxe
[66C][Thu 09/04/2014 11:31:37]:Loading wdspxe.dll from C:\Windows\system32\wdspxe.dll
[66C][Thu 09/04/2014 11:31:37]:wdspxe.dll is loaded
[66C][Thu 09/04/2014 11:31:37]:PxeProviderRegister has suceeded (0x00000000)
[66C][Thu 09/04/2014 11:31:37]:Disabling WDS/RIS functionality
[66C][Thu 09/04/2014 11:31:39]:WDSServer status is 1
[66C][Thu 09/04/2014 11:31:39]:WDSServer is NOT STARTED
[66C][Thu 09/04/2014 11:31:39]:Running: WDSUTIL.exe /Initialize-Server /REMINST:"C:\RemoteInstall"
[66C][Thu 09/04/2014 11:31:39]:Waiting for the completion of: WDSUTIL.exe /Initialize-Server /REMINST:"C:\RemoteInstall"
[66C][Thu 09/04/2014 11:31:50]:Run completed for: WDSUTIL.exe /Initialize-Server /REMINST:"C:\RemoteInstall"
[66C][Thu 09/04/2014 11:31:50]:CcmInstallPXE: Deleting the DP mutex key for WDS.
[66C][Thu 09/04/2014 11:31:50]:Installed PXE
[66C][Thu 09/04/2014 11:32:03]:CcmInstallPXE
[66C][Thu 09/04/2014 11:32:03]:PXE provider is already installed.
[66C][Thu 09/04/2014 11:32:03]:Installed PXE

No DP remoto, agora podemos ver os seguintes valores adicionados em HKEY_LOCAL_MACHINE\Software\Microsoft\SMS\DP:

Captura de tela dos valores adicionados no registro.

Observação

PxeInstalled e IsPXE são definidos como 1.

Se olharmos para o sistema de arquivos do DP remoto, há um novo login C:\SMS_DP$\sms\logs:

SMSPXE.log
Machine is running Windows Longhorn. (NTVersion=0X602, ServicePack=0)
Cannot read the registry value of MACIgnoreListFile (00000000)
MAC Ignore List Filename in registry is empty
Begin validation of Certificate [Thumbprint B64B9DAF9BFB76A99DC050C21E33B3489643D111] issued to 'e728f6ce-29a6-4ac3-974e-ba3dc855d9a4'
Completed validation of Certificate [Thumbprint B64B9DAF9BFB76A99DC050C21E33B3489643D111] issued to 'e728f6ce-29a6-4ac3-974e-ba3dc855d9a4'

O Ponto de Distribuição agora deve estar habilitado para PXE e pronto para aceitar solicitações de entrada.

Adicionar imagens de inicialização a um DP habilitado para PXE

Sempre que um novo ponto de distribuição habilitado para PXE é configurado, há etapas adicionais que precisam ser concluídas para habilitar a funcionalidade completa. Uma delas é que você deve distribuir as imagens de inicialização x86 e x64 para o novo DP habilitado para PXE.

Para fazer isso, navegue até Imagem de Inicialização de Imagens de Inicialização>de Sistemas>Operacionais da Biblioteca>de Software (x86) e, em seguida, clique com o botão direito do mouse e selecione Distribuir Conteúdo>Adicione a Imagem de Inicialização ao DP habilitado para PXE. Repita esse processo para a imagem de inicialização (x64).

Feito isso, o Gerenciador de Distribuição começará a processar a solicitação e iniciará a distribuição para o DP remoto:

DistMgr.log
Found notification for package 'RR200004'Used 0 out of 30 allowed processing threads.
Starting package processing thread, thread ID = 0x152C (5420)
Start adding package to server ["Display=\\RemoteDp.contoso.com\"]MSWNET:["SMS_SITE=RR2"]\\RemoteDp.contoso.com\...
Attempting to add or update a package on a distribution point.
Successfully made a network connection to \\RemoteDp.contoso.com\ADMIN$.
CreateSignatureShare, connecting to DP
Signature share exists on distribution point path \\RemoteDp.contoso.com\SMSSIG$
Share SMSPKGC$ exists on distribution point \\RemoteDp.contoso.com\SMSPKGC$
Checking configuration of IIS virtual directories on DP ["Display=\\RemoteDp.contoso.com\"]MSWNET:["SMS_SITE=RR2"]\\RemoteDp.contoso.com\
Creating, reading or updating IIS registry key for a distribution point.
Virtual Directory SMS_DP_SMSSIG$ for the physical path C:\SMSSIG$ already exists.
Created package transfer job to send package RR200004 to distribution point ["Display=\\RemoteDp.contoso.com\"]MSWNET:["SMS_SITE=RR2"]\\RemoteDp.contoso.com\.
StoredPkgVersion (9) of package RR200004. StoredPkgVersion in database is 9.
SourceVersion (9) of package RR200004. SourceVersion in database is 9.

O Gerenciador de Transferência de Pacotes (o DP é remoto) inicia o envio do conteúdo:

PkgXferMgr.log
DeleteJobNotificationFiles deleted 1 *.PKN file(s) this cycle.
Found send request with ID: 105, Package: RR200004, Version:9, Priority: 2, Destination: REMOTEDP.CONTOSO.COM, DPPriority: 200
Created sending thread (Thread ID = 0x1140)
Sending thread starting for Job: 105, package: RR200004, Version: 9, Priority: 2, server: REMOTEDP.CONTOSO.COM, DPPriority: 200
Sending legacy content RR200004.9 for package RR200004
Finished sending SWD package RR200004 version 9 to distribution point REMOTEDP.CONTOSO.COM
Sent status to the distribution manager for pkg RR200004, version 9, status 3 and distribution point ["Display=\\RemoteDp.contoso.com\"]MSWNET:["SMS_SITE=RR2"]\\RemoteDp.contoso.com\
StateTable::CState::Handle - (8210:1 2014-09-10 13:19:12.087+00:00) >> (8203:3 2013-11-26 15:43:48.108+00:00)
Successfully send state change notification 7F6041B0-3EE2-427F-AB72-B89610A6331C
Sending thread complete

Em seguida, o Provedor de Ponto de Distribuição SMS implanta o WIM no diretório de instalação remota:

Smsdpprov.log
[468][Wed 09/10/2014 14:09:59]:A DP usage gathering task has been registered successfully
[99C][Wed 09/10/2014 14:19:07]:Content 'RR200004.9' for package 'RR200004' has been added to content library successfully
[99C][Wed 09/10/2014 14:19:07]:Expanding C:\SCCMContentLib\FileLib\E8A1\E8A136A1348B4CFE97334D0F65934845F2B4675D0B7D925AB830378F4ECF39B9 from package RR200004
[99C][Wed 09/10/2014 14:19:07]:Finding Wimgapi.Dll
[99C][Wed 09/10/2014 14:19:07]:Found C:\Windows\system32\wimgapi.dll
[99C][Wed 09/10/2014 14:19:07]:Expanding RR200004 to C:\RemoteInstall\SMSImages

SMSPXE descobre a nova imagem:

SMSPXE.log
Found new image RR200004
PXE::CBootImageManager::QueryWIMInfo
Loaded C:\Windows\system32\wimgapi.dll
Opening image file C:\RemoteInstall\SMSImages\RR200004\boot.RR200004.wim
Found Image file: C:\RemoteInstall\SMSImages\RR200004\boot.RR200004.wim
PackageID: RR200004
ProductName: Microsoft® Windows® Operating System
Architecture: 0
Description: Microsoft Windows PE (x86)
Version:
Creator:
SystemDir: WINDOWS
Closing image file C:\RemoteInstall\SMSImages\RR200004\boot.RR200004.wim
PXE::CBootImageManager::InstallBootFilesForImage
Temporary path to copy extract files from: C:\RemoteInstall\SMSTempBootFiles\RR200004.

Verifique se essas imagens de inicialização estão configuradas para implantação do DP habilitado para PXE. Clique com o botão direito do mouse na imagem de inicialização e selecione Propriedades>Fonte de Dados e, em seguida, selecione Implantar esta imagem de inicialização no ponto de distribuição habilitado para PXE.

O processo de inicialização PXE

O processo de inicialização de exemplo descrito aqui envolve três computadores: o servidor DHCP, o DP habilitado para PXE e o cliente (um computador BIOS x64). Todos estão localizados na mesma sub-rede.

Observação

Você deve certificar-se de que as portas DHCP (67 e 68), TFTP (69) e BINL (4011) estejam abertas entre o computador cliente, o servidor DHCP e o DP habilitado para PXE.

No processo de inicialização PXE, o cliente deve primeiro adquirir parâmetros TCP/IP e o local do servidor de inicialização TFTP. Depois que um dispositivo é ligado e conclui o POST, ele inicia o processo de inicialização PXE (solicitado por meio do menu de seleção de inicialização).

  1. A primeira coisa que o firmware PXE faz é enviar um broadcast DHCPDISCOVER (um pacote UDP) para obter detalhes TCP/IP. Isso inclui uma lista de solicitações de parâmetros e, abaixo, um exemplo de rastreamento de rede com a lista de parâmetros de um pacote DHCPDISCOVER :

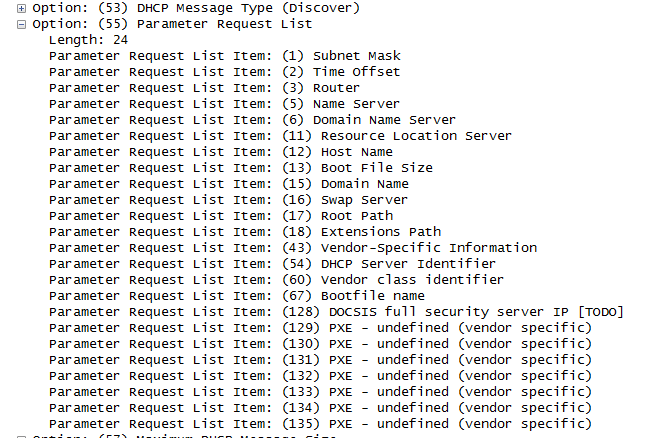

    Captura de tela de um rastreamento de rede de exemplo com a lista de parâmetros de um pacote DHCPDISCOVER.

    Em seguida, o cliente PXE identifica o fornecedor e as informações específicas da máquina para que possa solicitar o local e o nome do arquivo de imagem de inicialização apropriado.

  2. O servidor DHCP e o DP habilitado para PXE enviam uma oferta DHCP ao cliente contendo todos os parâmetros TCP/IP relevantes.

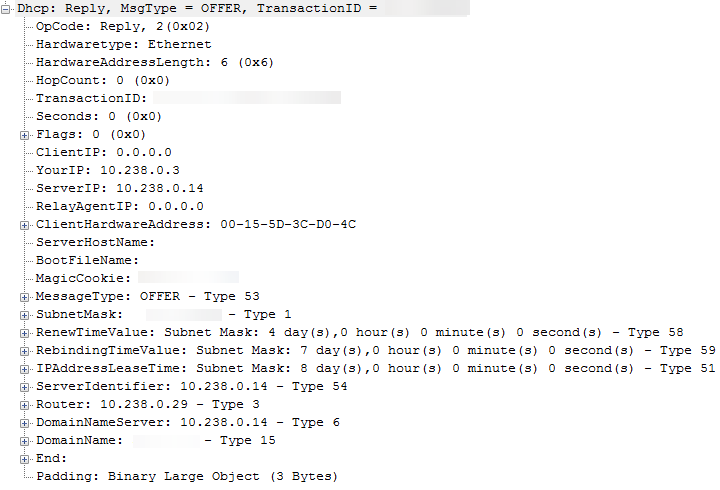

    No exemplo de oferta DHCP abaixo, ele não contém o nome do servidor ou as informações do arquivo de inicialização porque essa é a oferta do servidor DHCP em vez do DP habilitado para PXE.

    A captura de tela mostra o DHCP sem o nome do servidor ou as informações do arquivo de inicialização.

  3. Em seguida, o cliente responde com um DHCPREQUEST depois de selecionar um DHCPOFFER. Ele contém o endereço IP da oferta selecionada.

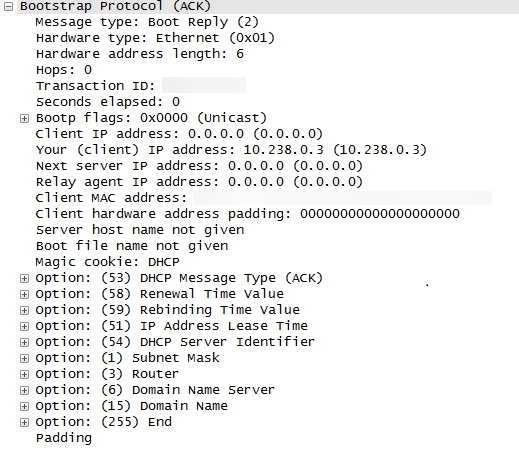

  4. O servidor DHCP responde ao DHCPREQUEST com um DHCPACK que contém os mesmos detalhes que o DHCPOFFER. O nome do host do servidor e o nome do arquivo de inicialização não são fornecidos aqui:

    A captura de tela mostra que o DHCPACK contém os mesmos detalhes que o DHCPOFFER.

  5. Neste ponto, ainda não temos as informações do arquivo de inicialização, no entanto, agora o cliente tem um endereço IP. Em seguida, o cliente PXE envia um novo DHCPREQUEST para o DP habilitado para PXE depois de receber um DHCPOFFER da transmissão DHCPDISCOVER anterior.

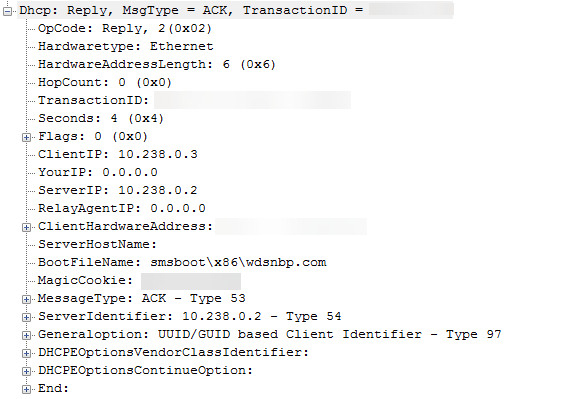

  6. O DP habilitado para PXE envia um DHCPACK que contém o local BootFileName e o NBP (programa de inicialização de rede) do WDS.

    A captura de tela mostra que o DHCPACK contém BootFileName e o programa de inicialização de rede WDS.

Baixando os arquivos de inicialização

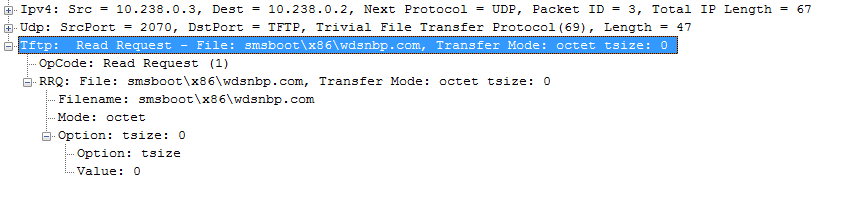

  1. Após a conclusão da conversação DHCP, o cliente iniciará a sessão TFTP com uma solicitação de leitura:

    A captura de tela mostra a sessão TFTP com uma solicitação de leitura.

    O servidor responde com o tsize e, em seguida, o blksize. O cliente então transferirá o arquivo do servidor.

    Observação

    O tamanho desses blocos é o blksize e, nesse caso, é definido como 1456 bytes. O blksize é configurável no Windows Server 2008 e versões posteriores. Consulte Falha na implantação do sistema operacional em uma rede usando o WDS no Windows Server 2008 e no Windows Server 2008 R2.

    Aqui podemos ver o fim da conversa DHCP e o início da transferência TFTP:

    A captura de tela mostra o fim da conversa DHCP e o início da transferência TFTP.

    Quando o programa de inicialização de rede (NBP) do WDS for transferido para o computador cliente, ele será executado. Em nosso exemplo, ele começa baixando wdsnbp.com. O NBP determina se o cliente pode inicializar a partir da rede, se o cliente deve pressionar F12 para iniciar a inicialização e qual imagem de inicialização o cliente receberá.

    Os NBPs são específicos da arquitetura e do firmware (BIOS ou UEFI). Em computadores BIOS, o NBP é um aplicativo de modo real de 16 bits, portanto, é possível usar o mesmo NBP para sistemas operacionais baseados em x86 e x64.

    Em nosso caso (uma máquina BIOS x64), o NBP está localizado no seguinte diretório no DP habilitado para PXE: \\remotedp\c$\RemoteInstall\SMSBoot\x64

    A captura de tela mostra a localização do WDS NBP.

    Os arquivos executam as seguintes funções:

    • PXEboot.com - BIOS x86 e x64: requer que o usuário final pressione F12 para que a inicialização PXE continue (esse é o NBP padrão).

    • PXEboot.n12 - BIOS x86 e x64: inicia imediatamente a inicialização PXE (não requer pressionar F12 no cliente).

    • AbortPXE.com - BIOS x86 e x64: permite que o dispositivo comece a inicializar imediatamente usando o próximo dispositivo de inicialização especificado no BIOS. Isso permite que os dispositivos que não devem inicializar usando PXE iniciem imediatamente o processo de inicialização secundário sem esperar por um tempo limite.

    • Bootmgfw.efi - UEFI x64 e UEFI IA64: a versão EFI de PXEboot.com ou PXEboot.n12 (na EFI, a escolha de inicialização PXE é tratada dentro do shell EFI e não pelo NBP). Bootmgfw.efi é o equivalente a combinar a funcionalidade de PXEboot.com, PXEboot.n12e abortpxe.com bootmgr.exe.

    • wdsnbp.com - BIOS x86 e x64: um NBP especial desenvolvido para uso pelos Serviços de Implantação do Windows que atende às seguintes finalidades gerais:

      • Detecção de arquitetura
      • Cenários de dispositivos pendentes

    • Wdsmgfw.efi - UEFI x64 e UEFI IA64: um NBP especial desenvolvido para uso pelos Serviços de Implantação do Windows que atende às seguintes finalidades gerais:

      • Identifica solicitando que o usuário pressione uma tecla para continuar a inicialização PXE
      • Cenários de dispositivos pendentes

  2. O NBP baixa o carregador do sistema operacional e os arquivos de inicialização via TFTP, que incluem o seguinte:

    • smsboot\x64\pxeboot.com
    • smsboot\x64\bootmgr.exe
    • \SMSBoot\Fonts\wgl4_boot.ttf
    • \SMSBoot\boot.sdi
    • \SMSImages\RR200004\boot.RR200004.wim

  3. Um RAMDISK é criado usando esses arquivos e o arquivo WIM do WinPE na memória.

    O diagrama mostra que o RAMDISK foi criado.

  4. O cliente inicializa a partir do RAMDISK.

Inicialização do WinPE

Depois que o WinPE é inicializado, o shell de inicialização do TS é iniciado na pasta SMS incluída na imagem do WinPE (essa pasta é injetada no WIM de inicialização quando é importada para o Configuration Manager). Você pode ver esse processo conectado SMSTS.log que está localizado em X:\Windows\Temp\SMSTSLog\.

Dica

Para acessar esse login WinPE, habilite o prompt de comando na imagem de inicialização. Para fazer isso, clique com o botão direito do mouse em Personalização de Propriedades>da Imagem>de Inicialização e marque Habilitar suporte a comandos (somente teste). Em seguida, você pode acessar o prompt de comando pressionando F8 no WinPE.

Aqui está o processo inicial do shell de inicialização do TS:

SMSTS.log
========================[ TSBootShell.exe ]========================
Succeeded loading resource DLL 'X:\sms\bin\i386\1033\TSRES.DLL'
Debug shell is enabled
Waiting for PNP initialization...
RAM Disk Boot Path: NET(0)\SMSIMAGES\RR200004\BOOT.RR200004.WIM
Booted from network (PXE)
Network(PXE) path: X:\sms\data\
Found config path X:\sms\data\
This is not a fixed non usb disk
Booting from removable media, not restoring bootloaders on hard drive
X:\sms\data\WinPE does not exist.
X:\_SmsTsWinPE\WinPE does not exist.
Executing command line: wpeinit.exe -winpe
The command completed successfully.
Starting DNS client service.
Executing command line: X:\sms\bin\i386\TsmBootstrap.exe /env:WinPE /configpath:X:\sms\data\
The command completed successfully.

Seguido pela alça de inicialização do Gerenciador de Sequência de Tarefas:

SMSTS.log
========================[ TSMBootStrap.exe ]========================
Command line: X:\sms\bin\i386\TsmBootstrap.exe /env:WinPE /configpath:X:\sms\data\
Succeeded loading resource DLL 'X:\sms\bin\i386\1033\TSRES.DLL'
Succeeded loading resource DLL 'X:\sms\bin\i386\TSRESNLC.DLL'
Current OS version is 6.2.9200.0
Adding SMS bin folder "X:\sms\bin\i386" to the system environment PATH
PXE Boot with Root = X:\
Executing from PXE in WinPE
Loading TsPxe.dll from X:\sms\bin\i386\TsPxe.dll

Depois que o TSPXE é carregado, ele baixa as variáveis TS usando TFTP:

SMSTS.log
TsPxe.dll loaded
Device has PXE booted
Variable Path: \SMSTemp\2014.09.05.18.20.31.0001.{0C616323-A027-41B0-A215-057AF4F1E361}.boot.var
Succesfully added firewall rule for Tftp
Executing: X:\sms\bin\i386\smstftp.exe -i 10.238.0.2 get \SMSTemp\2014.09.05.18.20.31.0001.{0C616323-A027-41B0-A215-057AF4F1E361}.boot.var X:\sms\data\variables.dat
Executing command line: "X:\sms\bin\i386\smstftp.exe" -i 10.238.0.2 get \SMSTemp\2014.09.05.18.20.31.0001.{0C616323-A027-41B0-A215-057AF4F1E361}.boot.var X:\sms\data\variables.dat
Process completed with exit code 0
Succesfully removed firewall rule for Tftp
Successfully downloaded pxe variable file.

Loading Media Variables from "X:\sms\data\variables.dat"
Loading Media Variables from "X:\sms\data\variables.dat"
Found network adapter "Intel 21140-Based PCI Fast Ethernet Adapter (Emulated)" with IP Address 10.238.0.3.
Loading Media Variables from "X:\sms\data\variables.dat"
Loading variables from the Task Sequencing Removable Media.
Loading Media Variables from "X:\sms\data\variables.dat"
Succeeded loading resource DLL "X:\sms\bin\i386\1033\TSRES.DLL"

Setting SMSTSMP TS environment variable
Setting _SMSMediaGuid TS environment variable
Setting _SMSTSBootMediaPackageID TS environment variable
Setting _SMSTSHTTPPort TS environment variable
Setting _SMSTSHTTPSPort TS environment variable
Setting _SMSTSIISSSLState TS environment variable
Setting _SMSTSLaunchMode TS environment variable
Setting _SMSTSMediaPFX TS environment variable
Setting _SMSTSPublicRootKey TS environment variable
Setting _SMSTSRootCACerts TS environment variable
Setting _SMSTSSiteCode TS environment variable
Setting _SMSTSSiteSigningCertificate TS environment variable
Setting _SMSTSUseFirstCert TS environment variable
Setting _SMSTSx64UnknownMachineGUID TS environment variable
Setting _SMSTSx86UnknownMachineGUID TS environment variable

Neste ponto, o TSPXE localiza o MP (Ponto de Gerenciamento) e baixa a política antes de apresentar a interface do usuário para que o usuário selecione a Sequência de Tarefas opcional:

SMSTS.log
site=RR2, MP=<http://ConfigMgrR2.CONTOSO.COM>, ports: http=80,https=443
certificates are received from MP.
CLibSMSMessageWinHttpTransport::Send: URL: ConfigMgrR2.CONTOSO.COM:80 CCM_POST /ccm_system/request
Request was successful.
Downloading policy from <http://ConfigMgrR2.CONTOSO.COM>.
Retrieving Policy Assignments:
Processing Policy Assignment {7898f153-a6de-43e9-98c3-ca5cc61483b0}.
Processing Policy Assignment {fba19677-0e9b-490d-b601-07e247979bd4}.
Processing Policy Assignment {6306ca4c-e7ed-4cf5-8419-af9b1695a909}.
Processing Policy Assignment {05a027ff-e9cf-4fa1-8bd8-4565481061e2}.
Processing Policy Assignment {b3c991f6-9f83-43c3-875c-f60c4492d278}.
...
Successfully read 152 policy assignments.

Por fim, as variáveis collection e machine são baixadas e a página de boas-vindas é ativada:

SMSTS.log
Retrieving collection variable policy.
Found 0 collection variables.
Retrieving machine variable policy.
Downloading policy body {01000053}-{RR2}.
Response ID: {01000053}-{RR2}
Reading Policy Body.
Parsing Policy Body.
Found 0 machine variables.
Setting collection variables in the task sequencing environment.
Setting machine variables in the task sequencing environment.
Running Wizard in Interactive mode
Loading Media Variables from "X:\sms\data\variables.dat"
Activating Welcome Page.
Loading bitmap

Mais informações

Para obter mais informações sobre como solucionar problemas de inicialização PXE, consulte os seguintes artigos:
