Visão geral da Impressão Wi-Fi Direct

Experiências de usuário compatíveis

Emparelhar com a impressora Wi-Fi Direct do Windows

Durante uma reunião com parceiros no exterior, um executivo recebe uma revisão de um contrato e precisa imprimir cópias atualizadas antes da reunião.

Ele localiza um dispositivo de impressão Windows Certified no escritório do parceiro que comporta Wi-Fi Direct. Ele inicia o emparelhamento entre o dispositivo e o Windows Surface, estabelece rapidamente conexão com o dispositivo e está pronto para imprimir. Ele imprime várias cópias do documento e pode apresentar o novo contrato aprovado aos sócios.

Algumas horas depois, ele está a caminho do aeroporto; contratos assinados em mãos.

Este cenário descreve:

Emparelhamento usando PIN

  • Depois de selecionar o dispositivo no painel de controle, o usuário é solicitado a fornecer o PIN de conexão. Ele insere o número PIN fornecido pela recepcionista. A conexão está concluída e ele está pronto para imprimir.

Emparelhamento usando PIN Ad-Hoc

  • Depois de selecionar o dispositivo no painel de controle, o painel de controle do dispositivo pede que o usuário insira um PIN correspondente ao que ele inserirá no dispositivo (assim como o emparelhamento Bluetooth). Ele insere um PIN no painel de controle do dispositivo e, em seguida, insere o mesmo número no prompt no PC. A conexão está concluída e ele está pronto para imprimir.

Imprimindo em uma impressora Wi-Fi Direct emparelhada anteriormente

Um usuário diferente usa apenas a conexão de banda larga móvel para obter conectividade com a Internet no PC Windows quando está em casa. Ele tem um dispositivo de impressão Wi-Fi Direct, que ele já emparelhou e instalou no PC Windows.

Ele está trabalhando em um documento em casa e precisa imprimir uma cópia. Ele seleciona "Imprimir" no aplicativo. A impressora Wi-Fi Direct está sempre transmitindo por Wi-Fi Direct e, no momento, ele está dentro do alcance. Quando a caixa de diálogo de impressão é exibida, a impressora Wi-Fi Direct aparece como "online". Ele seleciona o dispositivo e clica em Imprimir. O PC com o Windows estabelece conexão com o dispositivo e envia o trabalho de impressão. Para ele, a impressora Wi-Fi Direct parece funcionar como qualquer outra impressora utilizada em uma rede ou conectada diretamente. O trabalho de impressão é concluído, e ele pode continuar editando.

Casos de uso

Impressora - Primeiro emparelhamento

CONEXÃO MANUAL COM O DISPOSITIVO DE IMPRESSÃO WI-FI DIRECT POR MEIO DO PAINEL DE CONTROLE DE DISPOSITIVOS MODERNOS

Precondições

  • O usuário está dentro do alcance de um dispositivo de impressão Wi-Fi Direct

  • Um driver para o dispositivo de impressão Wi-Fi Direct está no dispositivo do usuário

  • O dispositivo de impressão Wi-Fi Direct atende aos requisitos de certificação do Windows

Gatilho

O usuário digita "adicionar impressora" na tela inicial do Windows, seleciona "configurações" e inicia o painel de controle de dispositivos.

Etapas

  1. O painel de controle de dispositivos procura dispositivos de impressão disponíveis

  2. DAF emite o desafio L2 para dispositivos Wi-Fi Direct (WFD)

  3. Os dispositivos de impressão WFD disponíveis aparecem como opções para o usuário na lista de dispositivos

  4. O usuário clica no dispositivo de impressão WFD

  5. O DAF faz conexão L2/L3 com o dispositivo WFD e aciona o emparelhamento vertical com o provedor WSD. A fila é criada para o dispositivo e o driver é configurado.

  6. O provedor WFD se desconecta do dispositivo

Pós-condições

  • A fila de impressão para a impressora Wi-Fi Direct é estabelecida

  • A fila de impressão aparecerá "disponível" sempre que o desafio de beacon WFD L2 for bem-sucedido

Fluxos alternativos

N/D

Considerações

N/D

CONEXÃO MANUAL COM O DISPOSITIVO DE IMPRESSÃO WI-FI DIRECT POR MEIO DO ASSISTENTE PARA ADICIONAR IMPRESSORA

Precondições

  • O usuário está dentro do alcance de um dispositivo de impressão Wi-Fi Direct

  • Um driver para o dispositivo de impressão Wi-Fi Direct está no dispositivo do usuário

  • O dispositivo de impressão Wi-Fi Direct atende aos requisitos de certificação do Windows

Gatilho

O usuário abre o painel de controle clássico e inicia o painel de controle Dispositivos e Impressoras.

Etapas

  1. O usuário inicia o painel de controle Dispositivos e Impressoras

  2. O usuário clica em "Adicionar um Dispositivo"

  3. DAF emite o desafio L2 para dispositivos Wi-Fi Direct (WFD)

  4. Os dispositivos de impressão WFD disponíveis aparecem como opções para o usuário na lista de dispositivos

  5. O usuário clica no dispositivo de impressão WFD

  6. O DAF faz conexão L2/L3 com o dispositivo WFD e aciona o emparelhamento vertical com o provedor WSD. A fila é criada para o dispositivo e o driver é configurado.

  7. O provedor WFD se desconecta do dispositivo

Pós-condições

  • A fila de impressão para a impressora Wi-Fi Direct é estabelecida

  • A fila de impressão aparecerá "disponível" sempre que o desafio de beacon WFD L2 for bem-sucedido

Fluxos alternativos

N/D

Considerações

N/D

ERRO AO CONECTAR-SE AO DISPOSITIVO DE IMPRESSÃO

Precondições

O usuário inicia o emparelhamento usando:

  • Painel de controle do dispositivo moderno, conforme descrito em "CONEXÃO MANUAL COM O DISPOSITIVO DE IMPRESSÃO WI-FI DIRECT POR MEIO DO PAINEL DE CONTROLE DE DISPOSITIVOS MODERNOS" acima

  • Painel de controle Dispositivos e Impressoras, conforme descrito em "CONEXÃO MANUAL COM O DISPOSITIVO DE IMPRESSÃO WI-FI DIRECT POR MEIO DO ASSISTENTE PARA ADICIONAR IMPRESSORA" acima

Gatilho

O evento de falha ocorre durante a configuração do emparelhamento/fila.

Etapas

  1. Qualquer fila de impressão parcialmente configurada é removida.

  2. O usuário é notificado da falha.

Pós-condições

  • O sistema de impressão do usuário é retornado ao seu estado antes da tentativa de emparelhamento

Fluxos alternativos

  • Se o erro for devido a um driver ausente E o driver puder ser baixado ou adicionado (x86 ou amd64 em uma conexão ilimitada), o usuário será solicitado a fazer isso e tentar emparelhar novamente.

Considerações

N/D

CONECTAR-SE AO DISPOSITIVO DE IMPRESSÃO WI-FI DIRECT COM UM PIN NECESSÁRIO

Precondições

O usuário inicia o emparelhamento usando:

  • Painel de controle do dispositivo moderno, conforme descrito em "CONEXÃO MANUAL COM O DISPOSITIVO DE IMPRESSÃO WI-FI DIRECT POR MEIO DO PAINEL DE CONTROLE DE DISPOSITIVOS MODERNOS" acima

  • Painel de controle Dispositivos e Impressoras, conforme descrito em "CONEXÃO MANUAL COM O DISPOSITIVO DE IMPRESSÃO WI-FI DIRECT POR MEIO DO ASSISTENTE PARA ADICIONAR IMPRESSORA" acima

Gatilho

O dispositivo requer um PIN para emparelhamento

Etapas

  1. O usuário recebeu um PIN exigido pelo dispositivo de impressão

  2. Durante a instalação do WSD, o usuário é solicitado a fornecer o PIN

  3. O usuário insere o PIN e o emparelhamento é concluído

Pós-condições

  • A fila de impressão está configurada corretamente

Fluxos alternativos

  • Se o erro for devido a um driver ausente E o driver puder ser baixado ou adicionado (x86 ou amd64 em uma conexão ilimitada), o usuário será solicitado a fazer isso e tentar emparelhar novamente.

Considerações

  • PIN Ad Hoc

    1. O usuário deve inserir um PIN na impressora e no dispositivo semelhante ao emparelhamento Bluetooth.

    2. Durante a instalação do WSD, o usuário insere o PIN apropriado no dispositivo E no PC cliente quando solicitado.

    3. O usuário insere o PIN e o emparelhamento é concluído.

  • Falha na entrada do PIN

    1. O usuário recebeu um PIN do cliente OU um PIN ad-hoc é necessário.

    2. Durante a instalação do WFD, o usuário é solicitado a fornecer o PIN.

    3. O usuário insere o PIN incorreto.

    4. O usuário é informado de que o PIN está incorreto e o emparelhamento não pode ser concluído.

    5. A descoberta é encerrada. Nenhuma fila está configurada.

Pós-condição: nenhuma fila de impressão está configurada.

Imprimindo

USO DO DISPOSITIVO DE IMPRESSÃO WI-FI DIRECT POR MEIO DO APLICATIVO

Precondições

  • O usuário está dentro do alcance de um dispositivo de impressão Wi-Fi Direct

  • O usuário concluiu com êxito o primeiro emparelhamento com o dispositivo de impressão Wi-Fi Direct, conforme descrito em "Impressora - Primeiro emparelhamento" acima.

Gatilho

O usuário tenta imprimir por meio de um aplicativo

Etapas

  1. DAF emite o desafio L2 para dispositivos Wi-Fi Direct (WFD).

  2. Os dispositivos de impressão WFD conhecidos que respondem ao desafio L2 aparecem como "disponíveis" para o usuário

  3. O usuário seleciona o dispositivo de impressão WFD e clica em "imprimir"

  4. O DAF faz conexão L2/L3 com o dispositivo WFD de seleção do usuário e estabelece conexão WSD L3. A contagem de referência para o dispositivo é incrementada.

  5. O trabalho de impressão é colocado no spool, renderizado e enviado ao dispositivo

  6. A contagem de referência para o dispositivo é decrementada. Se a contagem de referência após o decremento for igual a 0, a conexão será encerrada.

Pós-condições

  • O trabalho de impressão é enviado com êxito ao dispositivo de impressão.

Fluxos alternativos

N/D

Considerações

  • A fila é mantida no PC Windows da mesma forma que todas as outras filas de impressão. Espera-se que o usuário seja capaz de se reconectar e imprimir no dispositivo, independentemente de quanto tempo decorreu entre o emparelhamento e o uso subsequente. A única vez que o usuário precisa emparelhar novamente para imprimir é se a impressora tiver removido as informações de conexão e as informações de emparelhamento do usuário tiverem sido removidas. Os novos emparelhamentos devem ser minimizados para proporcionar uma melhor experiência ao usuário. Isso implica que o dispositivo deve manter na memória um número de emparelhamentos que seja razoável manter para o uso pretendido. Por exemplo, uma impressora para uso doméstico pode manter de 10 a 25 emparelhamentos. Uma impressora para uso no escritório pode manter um número bem maior.

Considerações sobre emparelhamento

Grupos persistentes

O Windows espera que, uma vez criada uma fila de impressão para um dispositivo de impressão Wi-Fi Direct, o cliente Windows possa se reconectar a esse dispositivo sem emparelhar novamente. O provedor DAF para Wi-Fi Direct encerrará a conexão depois que as filas e os dispositivos forem criados. As informações de emparelhamento devem, portanto, ser mantidas para que o usuário se reconecte ao dispositivo no momento da impressão.

Se as informações de emparelhamento forem descartadas no lado do dispositivo após cada conexão, o usuário nunca poderá imprimir no dispositivo. O usuário estará em um loop no qual ele incluirá o dispositivo nas configurações do PC, a conexão será encerrada após a configuração e o emparelhamento será descartado, exigindo que o usuário inclua o dispositivo nas configurações do PC novamente.

Conexões simultâneas

Espera-se que o dispositivo de impressão seja capaz de responder a várias solicitações de conexão com o PC. Assim, o dispositivo de impressão deve implementar conexões simultâneas com vários grupos para atender a esse cenário.

Emparelhamentos descartados

O Windows espera que um dispositivo Wi-Fi Direct mantenha as informações de emparelhamento para permitir que os usuários imprimam em uma fila Wi-Fi Direct sem novo provisionamento. No entanto, entende-se que há um número finito de emparelhamentos que um dispositivo pode armazenar. É altamente recomendável que o dispositivo tenha memória suficiente para manter um número razoável de conexões de emparelhamento para o uso pretendido. Por exemplo, um dispositivo destinado ao uso doméstico ou em pequenos escritórios pode se lembrar de trinta conexões. No entanto, um dispositivo destinado ao uso geral e à reutilização em um ambiente público pode precisar lembrar um número muito maior de usuários para garantir que as conexões não sejam removidas com muita frequência.

CENÁRIO DE EMPARELHAMENTO DESCARTADO: o Windows não restabelece uma conexão completa com dispositivos Wi-Fi Direct até que um usuário envie um trabalho de impressão. Assim, se o dispositivo tiver descartado as informações de emparelhamento para o PC Windows, o Windows não saberá nada sobre isso até que um trabalho de impressão já esteja na fila. O usuário poderá reprovisionar a conexão e emparelhar novamente com o dispositivo, no entanto, isso fará com que a fila de impressão seja removida e reconstruída e todos os trabalhos de impressão em fila serão perdidos no processo. Ao manter uma quantidade adequada de emparelhamentos na memória, o dispositivo pode minimizar o número de instâncias em que o usuário deve emparelhar novamente e reenviar os trabalhos de impressão.

Considerações sobre o driver Wi-Fi para o PC

Os Requisitos de Logotipo do Windows 8 para Módulos Wi-Fi requerem o módulo para comportar o Wi-Fi Direct. No entanto, essa funcionalidade também deve ser aceita no driver fornecido para o módulo. A maioria dos drivers de caixa de entrada do Windows 8 não é compatível com Wi-Fi Direct, mesmo quando o módulo é capaz de fazer isso. Os fabricantes desses módulos atualizaram os drivers disponíveis nos sites de drivers. Os drivers atualizados estarão mais amplamente disponíveis após a próxima versão do Windows.

MÓDULOS WI-FI COM LOGOTIPO DO Windows 8: as tabelas a seguir fornecem uma lista incompleta de módulos de Wi-Fi Direct enviados para o logotipo do Windows 8. Essas informações são compartilhadas de acordo com um NDA e não devem ser redistribuídas de forma alguma. Os dados são fornecidos para ajudar os parceiros a identificar módulos Wi-Fi que devem funcionar com o Wi-Fi Direct. Conforme observado na 6.2.4, o driver da caixa de entrada desses dispositivos pode não aceitar Wi-Fi Direct e os drivers atualizados precisarão ser baixados e instalados antes do teste.

Windows RT

Broadcom 802.11abgn Wireless SDIO Adapter Marvell AVASTAR Wireless-N Network Controller (SDIO) Windows 8 (64 bits)

Atheros Wireless Network Adapter Broadcom 802.11ac Wireless Network Adapter Broadcom 802.11ac Wireless USB Adapter Broadcom 802.11n Dual-Band Network Wireless Adapter Broadcom 802.11n Network Adapter Broadcom 802.11n Wireless Network Adapter Intel(R) Centrino(R) Advanced-N + WiMAX 6150 Intel(R) Centrino(R) Advanced-N + WiMAX 6250 Intel(R) Centrino(R) Advanced-N 6200 Intel(R) Centrino(R) Advanced-N 6205 Intel(R) Centrino(R) Advanced-N 6235 Intel(R) Centrino(R) Ultimate-N 6300 Intel(R) Centrino(R) Ultimate-N 6300 AGN Intel(R) Centrino(R) Wireless-N 105 Intel(R) Centrino(R) Wireless-N 135 Intel(R) Centrino(R) Wireless-N 2200 Intel(R) Centrino(R) Wireless-N 2230 Killer Wireless N Marvell AVASTAR 350N Wireless Network Controller N150MA N300MA Qualcomm Atheros Wireless Network Adapter Realtek 8812AU Wireless LAN 802.11ac USB NIC Realtek RTL8188CE Wireless LAN 802.11n PCI-E NIC Realtek RTL8188CU/RTL8191CU/RTL8192CU/RTL8188RU Wireless LAN 802.11n USB 2.0 Network Adapter Realtek RTL8188E Wireless LAN 802.11n PCI-E NIC Realtek RTL8188EE Wireless LAN 802.11n PCI-E NIC Realtek RTL8723A Wireless LAN 802.11n USB 2.0 Network Adapter Realtek RTL8723AE Wireless LAN 802.11n PCI-E NIC Realtek Wireless LAN 802.11n USB 2.0 Network Adapter WNA3100M Windows 8 (32 bits)

Atheros Wireless Network Adapter Broadcom 11ac Network Wireless adapter Broadcom 802.11abgn Wireless LAN SDIO Adapter Broadcom 802.11abgn Wireless SDIO Adapter Broadcom 802.11ac Wireless Network Adapter Broadcom 802.11ac Wireless USB Adapter Broadcom 802.11n Dual-Band Network Wireless Adapter Broadcom 802.11n Network Adapter Broadcom 802.11n Wireless Network Adapter Intel(R) Centrino(R) Advanced-N + WiMAX 6150 Intel(R) Centrino(R) Advanced-N + WiMAX 6250 Intel(R) Centrino(R) Advanced-N 6200 Intel(R) Centrino(R) Advanced-N 6205 Intel(R) Centrino(R) Advanced-N 6235 Intel(R) Centrino(R) Ultimate-N 6300 Intel(R) Centrino(R) Ultimate-N 6300 AGN Intel(R) Centrino(R) Wireless-N 105 Intel(R) Centrino(R) Wireless-N 135 Intel(R) Centrino(R) Wireless-N 2200 Intel(R) Centrino(R) Wireless-N 2230 Killer Wireless N Marvell AVASTAR 350N Wireless Network Controller N150MA N300MA Qualcomm Atheros Wireless Network Adapter Realtek 8812AU Wireless LAN 802.11ac USB NIC Realtek RTL8188CE Wireless LAN 802.11n PCI-E NIC Realtek RTL8188CU/RTL8191CU/RTL8192CU/RTL8188RU Wireless LAN 802.11n USB 2.0 Network Adapter Realtek RTL8188E Wireless LAN 802.11n PCI-E NIC Realtek RTL8188EE Wireless LAN 802.11n PCI-E NIC Realtek RTL8723A Wireless LAN 802.11n USB 2.0 Network Adapter Realtek RTL8723AE Wireless LAN 802.11n PCI-E NIC Realtek Wireless LAN 802.11n USB 2.0 Network Adapter WNA3100M

Nome do dispositivo no Windows

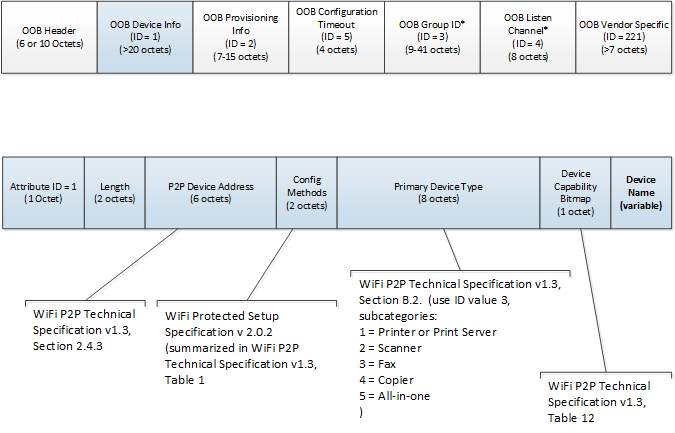

O Windows usa o atributo Nome do Dispositivo do subelemento P2P Device Info do formato P2P do IE do formato Wi-Fi P2P para definir o nome do dispositivo no Windows quando o dispositivo é o proprietário do grupo. Esse atributo deve conter um nome significativo para o usuário, pois aparecerá como o nome do dispositivo em toda a interface do usuário do Windows.

Elemento de informações do dispositivo oob de formato p2p ie.

Elemento de informações do dispositivo OOB de formato P2P IE

Propriedade do grupo

O dispositivo de impressão deve ser sempre o proprietário do grupo. O sistema de impressão do Windows não comporta cenários em que o PC Windows é o proprietário do grupo.

Existem problemas conhecidos relativos à propriedade do grupo e às redes 5 GHz. O Windows não comporta o emparelhamento com um dispositivo usando um canal de 2,4 GHz se o computador for o proprietário do grupo e já estiver conectado a um AP de 5 GHz ou a um grupo P2P por 5 GHz.

Quando o Windows como proprietário do grupo negocia a conexão com o dispositivo Wi-Fi Direct, o Windows fornece um canal preferencial para comunicação. Se o canal preferencial estiver na faixa de 5 GHz, um dispositivo que aceite apenas 2,4 GHz não poderá usar esse canal. O Windows não manterá um grupo de largura de banda dupla e não há funcionalidade para mover o grupo existente ou a conexão AP para 2,4 GHz. Nesse caso, o dispositivo de impressão será descoberto, mas o emparelhamento sempre falhará, pois nenhum canal pode ser estabelecido.

Para impedir que um usuário encontre esse cenário, a Impressão do Windows exige que o dispositivo de impressão seja o proprietário do grupo. O Windows como cliente em uma rede P2P pode gerenciar um cenário de banda dupla. Dessa forma, nunca ocorre uma situação em que o usuário pode descobrir a impressora, mas não pode emparelhar devido à conexão AP existente.
