Testando o brilho automático

Este tópico descreve como testar o brilho automático usando a ferramenta MALT (Microsoft Ambient Light Tool). Brilho automático ou adaptável refere-se ao brilho da tela definido automaticamente pelo sistema em resposta à leitura do sensor de luz ambiente.

Configuração

Leia o tópico Criando uma ferramenta de teste leve (MALT) para garantir que você tenha atendido aos requisitos dos testes.

Configurando o SUT manualmente

É altamente recomendável que você use MALT_SUT_Setup.bat para configurar o MALT e o sistema em teste (SUT). As instruções a seguir para a configuração manual de MALT e SUT são fornecidas apenas para fins de transparência e herdados.

  1. Verifique se o SUT tem um ALS (sensor de luz ambiente). Para descobrir se o computador tem uma ALS, em Configurações de exibição, em Brilho e cor, procure a caixa "Alterar brilho automaticamente quando a iluminação mudar" marcar e selecione-a para usar esse recurso.

  2. Verifique se a tela não será desativada durante o teste. Para ajustar as configurações de suspensão em Windows 10, vá para Iniciar e selecione Configurações>Energia do Sistema>& suspensão. Em Tela, altere Ligar a energia da bateria, desative depois para Nunca e Quando estiver conectado, desative depois para Nunca.

  3. Verifique se o dispositivo não vai dormir durante o teste. Para ajustar as configurações de suspensão em Windows 10, vá para Iniciar e selecione Configurações>Energia do Sistema>& suspensão. Em Suspensão, altere Com a energia da bateria, o computador entra em suspensão depois de nunca e quando conectado, o computador vai dormir depois de para Nunca.

  4. Para reduzir a variabilidade do teste, defina a tela de fundo do SUT como branco sólido antes do teste. Selecione Configurações > Plano de Fundo de Personalização >e altere a lista suspensa Plano de Fundo para "Cor sólida". Clique em Cor > personalizada Mais e altere o valor de hexadecimação de cor para FFFFFF. Isso alterará sua tela de fundo da área de trabalho para branco sólido.

  5. Verifique se o volume está ativado no SUT. O aplicativo reproduzirá um som quando os testes de execução longa forem concluídos para notificá-lo de que ele foi concluído.

Procedimentos de teste de brilho automático

Use o procedimento a seguir para testar o brilho automático.

Obter curva de resposta de luz ambiente

Use o aplicativo SensorExplorer (Recomendado) ou MALTUtil para obter a curva de resposta de luz ambiente.

  1. Abra SensorExplorer e clique em MALT na barra de menus do lado esquerdo.

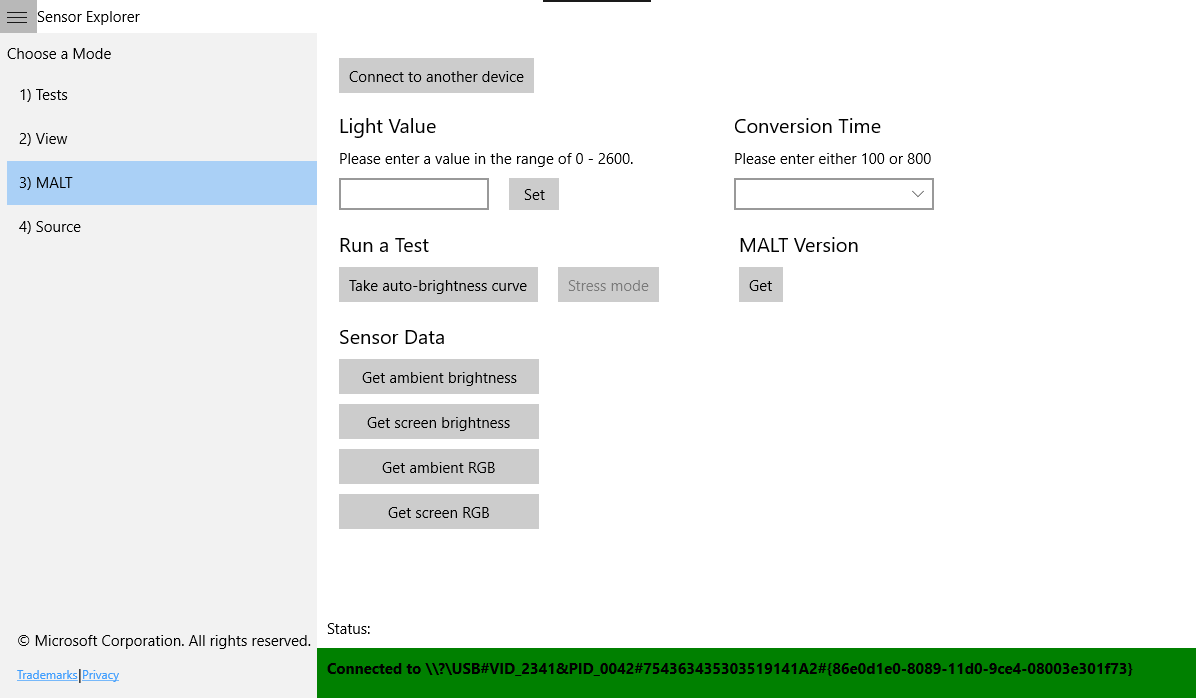

    Página SensorExplorer MALT.

  2. Verifique a conexão clicando em Dados> do SensorObter brilho ambiente. Se o MALT estiver configurado corretamente, o valor lux correto será exibido; caso contrário, feche o aplicativo, tente carregar novamente o programa Arduino e verificar o Monitor Serial.

  3. Em Executar um Teste, clique em Fazer curva de brilho automático.

  4. Escolha um local para salvar o arquivo .csv.

  5. Especifique o tempo de espera antes do início do teste. Isso serve para dar a você tempo para colocar o sensor no sistema.

  6. Esperar. Esse teste levará aproximadamente de 5 a 10 minutos. O teste está ajustando o brilho da luz de 0 para seu brilho máximo, um intervalo de aproximadamente 0 a 2600 lux ambiente.

  7. Após a conclusão do teste, a saída será salva automaticamente autoBrightness.csv e um som será reproduzido para notificá-lo de que o teste foi concluído.

Usando MALTUtil

  1. Verifique a conexão executando MALTUtil.exe /screenLux do cmd. Se o MALT estiver configurado corretamente, o valor lux correto será exibido; caso contrário, o cmd será travado ou exibirá No Arduino devices connected to the system.

  2. No SUT, execute MALTUtil.exe /autoCurve 30 em cmd. 30 refere-se a uma espera de 30 segundos antes do início do teste - isso destina-se a dar-lhe tempo para colocar o sensor no sistema. Se você precisar de mais (ou mais de 30 segundos) para mover qualquer coisa em sua configuração antes do início do teste, ajuste o número adequadamente.

  3. Esperar. Esse teste levará aproximadamente de 5 a 10 minutos. O teste está ajustando o brilho da luz de 0 para seu brilho máximo, um intervalo de aproximadamente 0 a 2600 lux ambiente.

  4. Após a conclusão do teste, a saída será salva automaticamente autoBrightness.csv e um som será reproduzido para notificá-lo de que o teste foi concluído.

Abrir os resultados no Microsoft Excel

  1. Abra autoBrightness.csv no Microsoft Excel. Este guia pressupõe que você esteja usando o Microsoft Excel 2011. Se você estiver usando uma versão diferente, talvez seja necessário ajustar essas etapas.

  2. Clique em Exportar Arquivo>Alterar>tipo de arquivo. Altere o tipo de arquivo para .xlsx. Isso permitirá que você crie e salve visualizações de seus dados.

  3. No documento, você verá três colunas:

    Nível de luz Ambient Lux Lux de Tela
    mínimo de nível de luz definido pelo programa MALT min ambient lux value medido pelo sensor de luz ambiente MALT valor lux de tela correspondente medido pelo sensor de luz da tela MALT
    nível máximo de luz definido pelo programa MALT valor máximo de lux ambiente medido pelo sensor de luz ambiente MALT valor lux de tela correspondente medido pelo sensor de luz da tela MALT

Visualizar os resultados

Essas etapas podem variar se você estiver usando um programa diferente do Microsoft Excel 2016.

  1. No arquivo .xlsx do Microsoft Excel, selecione as duas colunas com dados: "Ambient Lux" e "Screen Lux".

  2. Clique em Inserir>Dispersão de Inserção (X, Y) ou Dispersão de Gráfico> de Bolhascom linhas retas

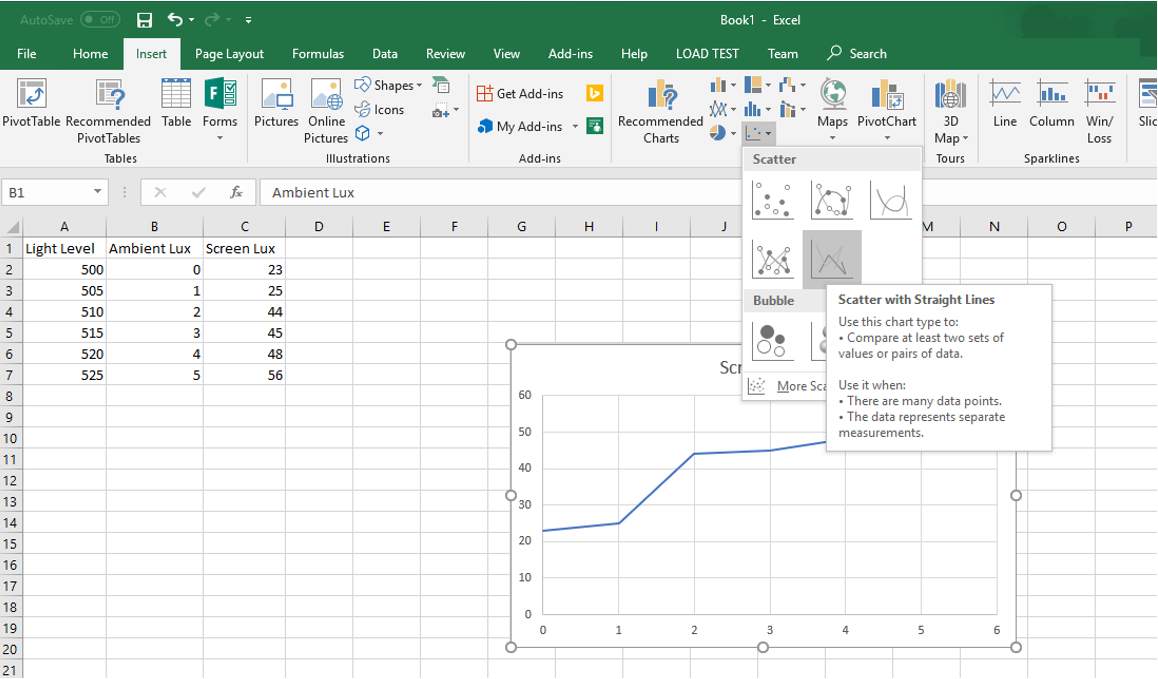

    inserir gráfico de dispersão.

Agora você tem uma representação visual da curva de resposta de brilho automático medida pelo MALT.

Interpretar os resultados

Você deve inspecionar manualmente os resultados por conta própria ou com sua equipe de engenharia responsável pela curva de brilho automático. Estas são algumas coisas que você deve considerar:

  1. O resultado medido pelo MALT corresponde à definição esperada da curva de resposta de luz ambiente no BIOS?

  2. Há etapas suficientes na curva de resposta à luz ambiente? Uma curva com poucos pontos será perceptível para um usuário à medida que ajustar o brilho.

  3. As etapas na extremidade inferior da curva são menores do que na extremidade superior da curva? As alterações de brilho são mais perceptíveis com menor brilho. Considere adicionar pontos de curva mais frequentes com etapas menores em percentuais de brilho mais baixos.

Para obter diretrizes completas da Microsoft sobre como integrar sensores de luz e curvas de resposta à luz ambiente, consulte Integrando sensores de luz ambiente com computadores em execução Atualização do Windows 10 para Criadores.
