Testando o brilho manual

Este tópico descreve como testar o brilho manual usando a ferramenta MALT (Microsoft Ambient Light Tool). Brilho manual refere-se ao brilho da tela definido manualmente pelo usuário.

Configuração

Leia o tópico Criando uma ferramenta de teste leve (MALT) para garantir que você tenha atendido aos requisitos dos testes.

Configurando o SUT manualmente

Recomendamos que você use MALT_SUT_Setup.bat para configurar o MALT e o sistema em teste (SUT). As instruções a seguir para configuração manual de MALT e SUT são fornecidas apenas para fins de transparência e herdados.

  1. Se você estiver usando um computador com um sensor de luz ambiente, precisará desativar o brilho adaptável para testar o brilho manual. Para descobrir se o computador dá suporte a isso, em Configurações de exibição, em Brilho e cor, procure a caixa "Alterar brilho automaticamente quando a iluminação mudar" marcar e desmarque-a para desativar esse recurso. Se a caixa marcar não estiver presente, nenhuma ação adicional será necessária.

  2. Verifique se a tela não será desativada durante o teste. Para ajustar as configurações de suspensão em Windows 10, vá para Iniciar e selecione Configurações>Energia do Sistema>& suspensão. Em Tela, altere Ligar a energia da bateria, desative depois para Nunca e Quando estiver conectado, desative depois para Nunca.

  3. Verifique se o dispositivo não vai dormir durante o teste. Para ajustar as configurações de suspensão em Windows 10, vá para Iniciar e selecione Configurações>Energia do Sistema>& suspensão. Em Suspensão, altere Com a energia da bateria, o computador entra em suspensão depois de nunca e quando conectado, o computador vai dormir depois de para Nunca.

  4. Para reduzir a variabilidade do teste, defina a tela de fundo do SUT como branco sólido antes do teste. Selecione Configurações > Plano de Fundo de Personalização >e altere a lista suspensa Plano de Fundo para "Cor sólida". Clique em Cor > personalizada Mais e altere o valor de hexadecimação de cor para FFFFFF. Isso alterará sua tela de fundo da área de trabalho para branco sólido.

  5. Verifique se o volume está ativado no SUT. O aplicativo reproduzirá um som quando os testes de execução longa forem concluídos para notificá-lo de que ele foi concluído.

Procedimentos de teste de brilho manual

Testar o posicionamento da plataforma

Coloque o sensor de luz da tela MALT na tela em uma área branca sólida. Talvez seja necessário colocar o computador de lado ou afixar o sensor de luz da tela MALT na tela.

Observação

O compartimento de luz, o painel de luz e o sensor de luz ambiente MALT não são necessários para este teste.

Obter curva de luz manual

Usando MALTUtil.exe

  1. No SUT, execute MALTUtil.exe /manualLux 30 em cmd. 30 refere-se a uma espera de 30 segundos antes do início do teste. Isso serve para dar a você tempo para colocar o sensor no sistema. Se você precisar de mais (ou mais de 30 segundos) para mover qualquer coisa em sua configuração antes do início do teste, ajuste o número adequadamente.

  2. Esperar. Isso levará aproximadamente 2 minutos. O teste está ajustando o brilho da tela no SUT de 0 a 100% e lendo o brilho da tela.

  3. Após a conclusão do teste, a saída será salva automaticamente emmanualBrightness.csv e um som será reproduzido para notificá-lo de que o teste foi concluído.

Abrir os resultados no Microsoft Excel

  1. Abra manualBrightness.csv no Microsoft Excel. Este guia pressupõe que você esteja usando o Microsoft Excel 2011. Se você estiver usando uma versão diferente, talvez seja necessário ajustar essas etapas.

  2. Clique em Exportar Arquivo>Alterar>tipo de arquivo. Altere o tipo de arquivo para .xlsx. Isso permitirá que você crie e salve visualizações de seus dados.

  3. No documento, você verá duas colunas:

    Porcentagem de brilho Lux de Tela
    0% Valor de lux de tela medido pelo sensor de luz da tela MALT
    100% Valor de lux de tela medido pelo sensor de luz da tela MALT

Visualizar os resultados

Essas etapas podem variar se você estiver usando um programa diferente do Microsoft Excel 2016.

  1. No arquivo de .xlsx do Microsoft Excel, selecione as duas colunas com dados: "Porcentagem de brilho" e "Screen Lux".

  2. Clique em Inserir>Dispersão de Inserção (X, Y) ou Dispersão de Gráfico> de Bolhascom linhas retas

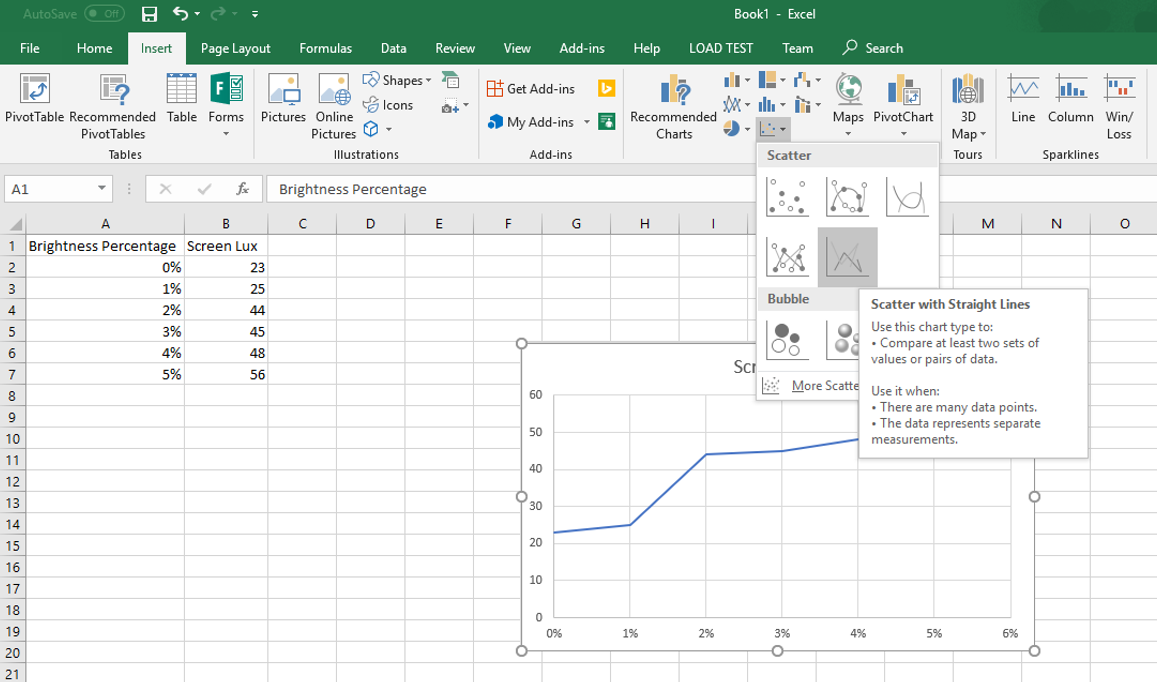

    Captura de tela da inserção de um gráfico de dispersão em uma planilha do Microsoft Excel.

Agora você tem uma representação visual da curva de resposta de brilho manual medida pelo MALT.

Interpretar os resultados

Você deve inspecionar manualmente os resultados. Estas são algumas coisas que você deve considerar:

  1. O resultado medido pelo MALT corresponde à definição esperada da curva de brilho manual no BIOS?

  2. Há etapas suficientes na curva de brilho manual? Uma curva com poucos pontos será perceptível para um usuário à medida que ajustar o brilho.

  3. As etapas na extremidade inferior da curva são menores do que na extremidade superior da curva? As alterações de brilho são mais perceptíveis com menor brilho. Considere adicionar pontos de curva mais frequentes com etapas menores em percentuais de brilho mais baixos.

Para obter diretrizes completas da Microsoft sobre como integrar sensores de luz e curvas de resposta à luz ambiente, consulte Integrando sensores de luz ambiente com computadores em execução Atualização do Windows 10 para Criadores
