Executando testes de certificação de comutador de rede

Este tópico descreve como executar com êxito os testes de Certificação de Comutador de Rede.

Requisitos de computador para teste de certificação

Topologia de teste

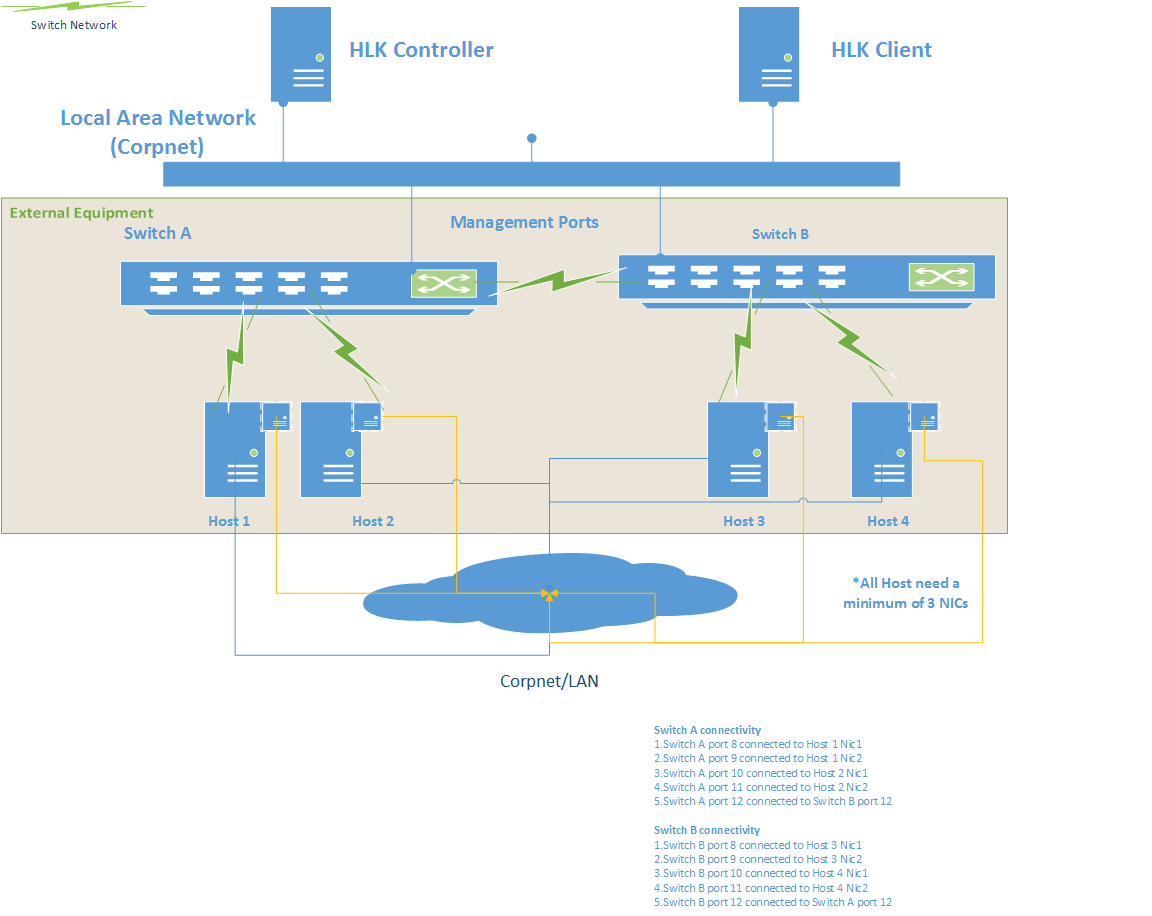

O diagrama abaixo descreve a topologia de teste usada para executar os testes de certificação.

Veja abaixo as diferentes funções dos computadores que participariam dos testes de logotipo:

Controlador HLK: o computador controlador HLK executa Windows Server 2012 R2 e coordena o teste de certificação.

Cliente HCK: também conhecido como SUT (sistema em teste), esse computador executaria a versão mais recente do sistema operacional Windows e deveria estar acessível em ambos os comutadores na porta de gerenciamento.

O cliente é o main destino dos testes e coordena o teste de ponta a ponta da topologia.

Alternar A/B (DELL 4810): a opção que precisa ser certificada. Na topologia, há duas instâncias do comutador conectadas umas às outras em uma porta específica.

Computadores host: há um total de quatro hosts, dois conectados a cada um dos comutadores. Esses computadores exigem obrigatoriamente 2 NICs cada. Uma NIC está conectada ao comutador em teste e a outra NIC está conectada à Rede de Área Local, que forma o backbone para os testes de certificação para que o controlador possa se comunicar com os hosts independentemente da rede privada.

Veja abaixo as conexões necessárias para a rede de comutador:

Alternar Uma conectividade:

1. Alternar uma porta 1 conectada ao Host 1 Nic1
2. Alternar uma porta 2 conectada ao Host 1 Nic2
3. Alternar uma porta 3 conectada ao Host 2 Nic1
4. Alternar uma porta 4 conectada ao Host 2 Nic2
5. Alternar uma porta 5 conectada à porta 5 do Switch B

Conectividade do Comutador B:

1. Alternar a porta B 1 conectada ao Host 3 Nic1
2. Alternar a porta B 2 conectada ao Host 3 Nic2
3. Alternar a porta B 3 conectada ao Host 4 Nic1
4. Alternar a porta B 4 conectada ao Host 4 Nic2
5. Alternar a porta B 5 conectada à porta 5 do Switch A

Pré-requisitos

As seguintes etapas de pré-requisito são necessárias antes de executar os testes de certificação:

Os computadores host conectados ao comutador de rede precisam ser configurados primeiro antes que os testes de certificação possam ser executados na topologia. As seguintes configurações precisam ser definidas nos computadores host:

• Desabilite o firewall em todos os computadores host. Os testes de certificação foram projetados para validar a funcionalidade do comutador de rede, e configurações adicionais de firewall impediriam que determinados testes fossem executados.

• Scripts remotos são executados nos computadores host, portanto, você deve definir a política de execução de script do PowerShell apropriada nos hosts:

  Set-ExecutionPolicy -ExecutionPolicy Unrestricted


• Valide se a conectividade dos hosts com os comutadores é feita e todos os endereços MAC dos hosts aparecem nas duas opções de rede de acordo com o requisito de conectividade acima.

• Verifique se a opção dá suporte aos seguintes MIBs:

  • BRIDGE-MIB
  • dot1dBasePortTable
  • dot1dTpFdbTable
  • IF-MIB
  • ifTable

• Instale os certificados na opção de rede no cliente HLK, conforme descrito no diagrama acima, para garantir que uma sessão https possa ser criada com a opção de rede.

• Verifique se todos os hosts conectados no downlink do comutador de rede têm a mesma configuração de credenciais administrativas.

• Verifique se as mesmas credenciais estão configuradas em ambas as opções de rede.

• Copie o registro de Desired State Configuration e o arquivo de esquema do pacote DSC de comutador de rede para os seguintes locais no computador cliente HLK:

  • Arquivos de esquema: C:\Arquivos de Programas\WindowsPowerShell\Configuration\Schema
  • Arquivos de registro: C:\Arquivos de Programas\WindowsPowerShell\Configuration\Registration

Execução

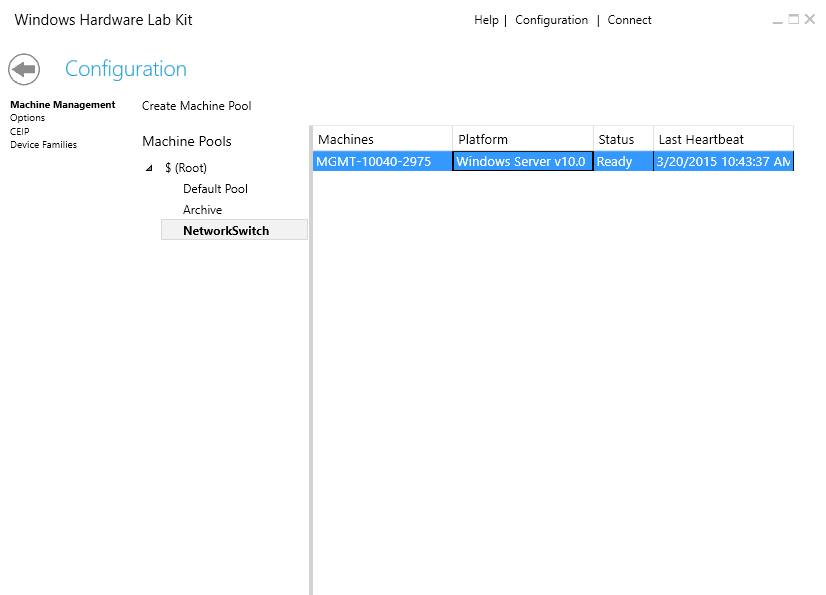

• Crie um pool de computadores e mova o computador cliente HLK para o pool de computadores.

• Defina o cliente HLK como o estado Pronto .

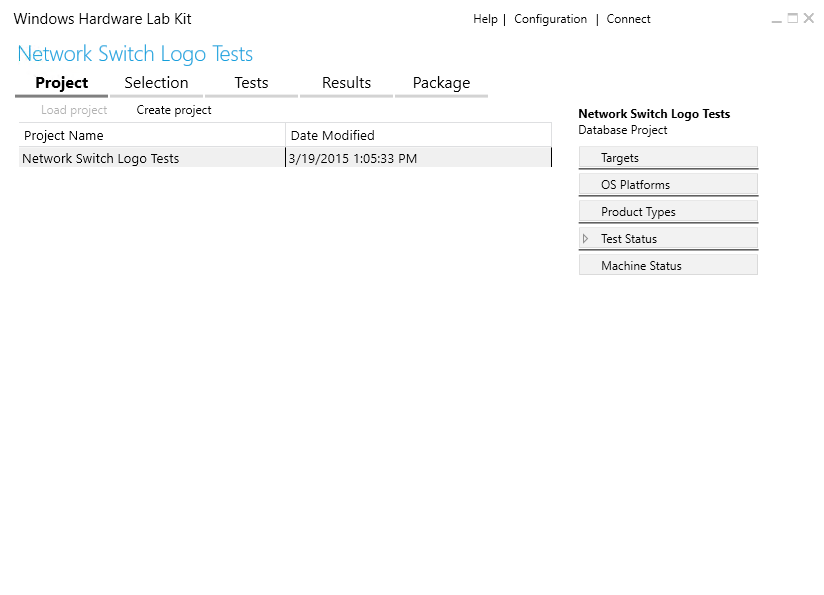

• Criar um novo projeto de teste de certificação da interface do usuário

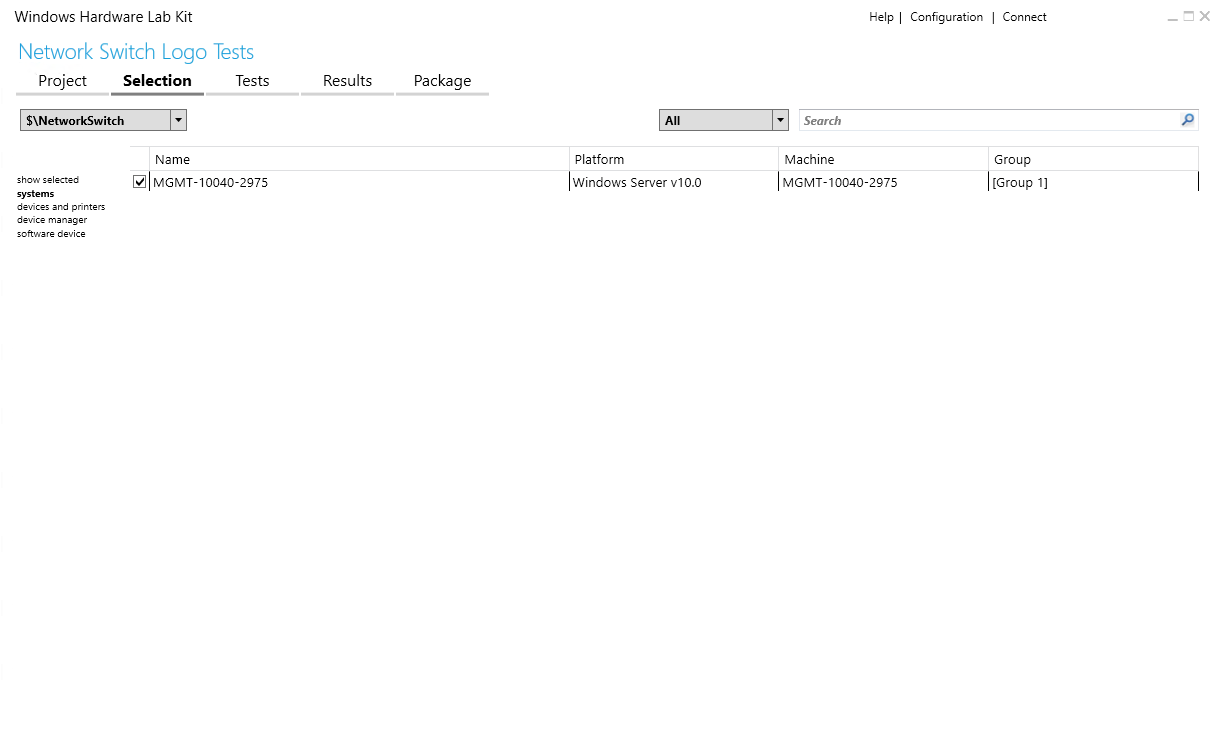

• Selecione o cliente HLK na seção Sistema na interface do usuário do HLK

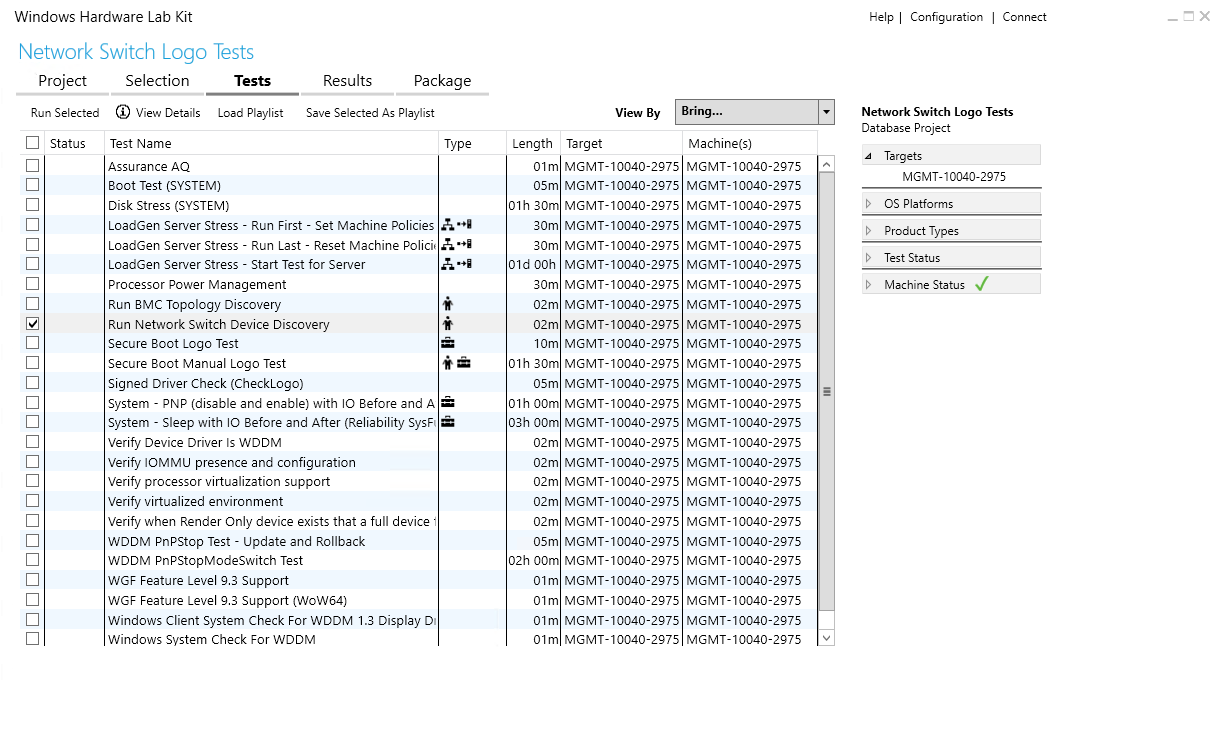

• Clique na guia Testes e selecione Executar Testes de Descoberta de Dispositivo de Rede

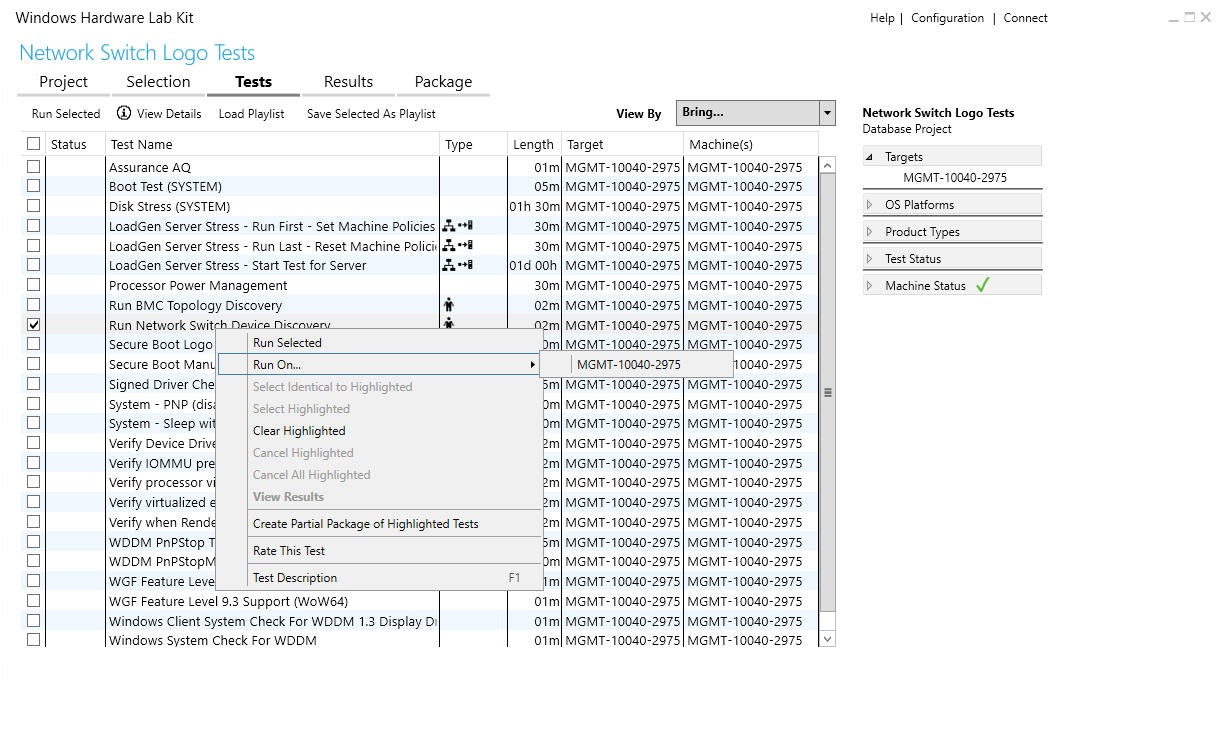

• Clique com o botão direito do mouse para executar os testes no cliente HLK

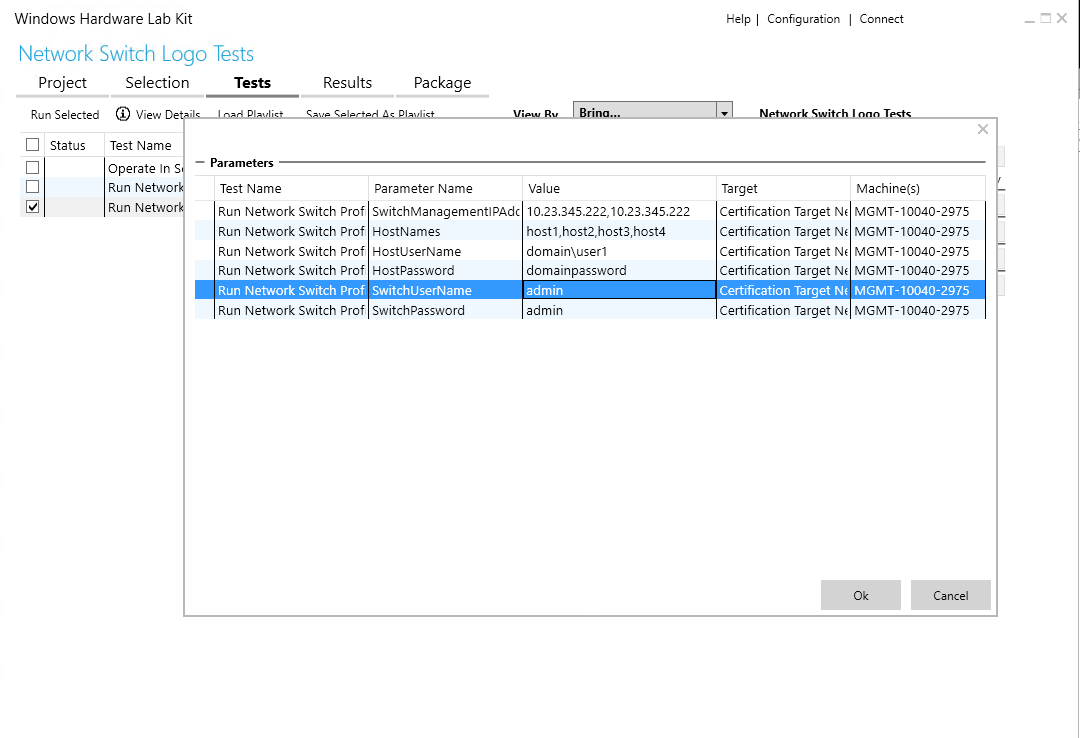

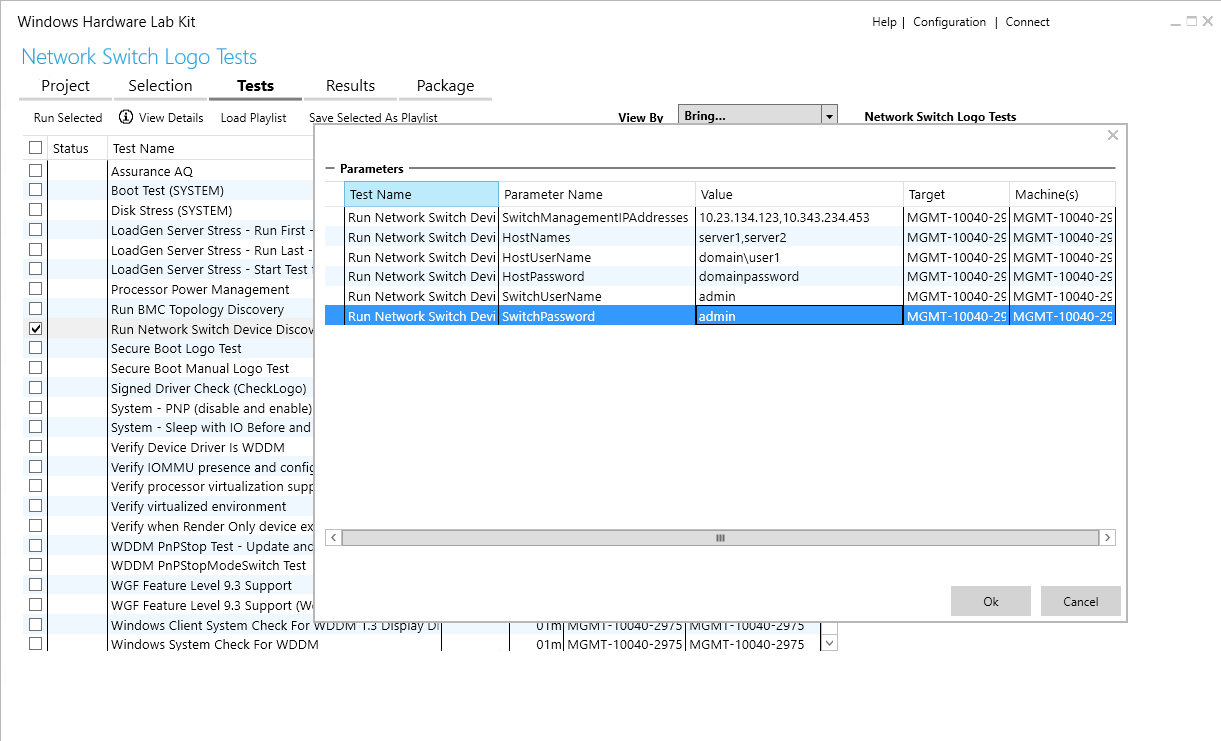

• Forneça os valores de parâmetro obrigatórios para executar os testes. Os parâmetros são listados abaixo:

  • SwitchManagementIPAddresses: os endereços IP de gerenciamento dos comutadores de rede que fazem parte da topologia. Esse parâmetro é uma lista separada por vírgulas de endereços IP.

  • HostNames: os nomes de host conectados à porta de downlink do comutador de rede na topologia. Esse parâmetro é uma lista separada por vírgulas de nomes de host.

  • HostUserName: o nome de usuário de domínio/grupo de trabalho para o host conectado à opção de rede. O usuário precisa ter privilégios administrativos no host. O mesmo nome de usuário precisa ser configurado em todos os hosts.

  • HostPassword: a senha do nome de usuário do host mencionado acima

  • SwitchUserName: o usuário de gerenciamento da opção de rede

  • SwitchPassword: a senha para a opção de rede especificada acima

    Observação

    As mesmas credenciais precisam ser definidas em todos os hosts conectados no downlink do host. Da mesma forma, as mesmas credenciais também precisam ser definidas nas duas opções de rede.

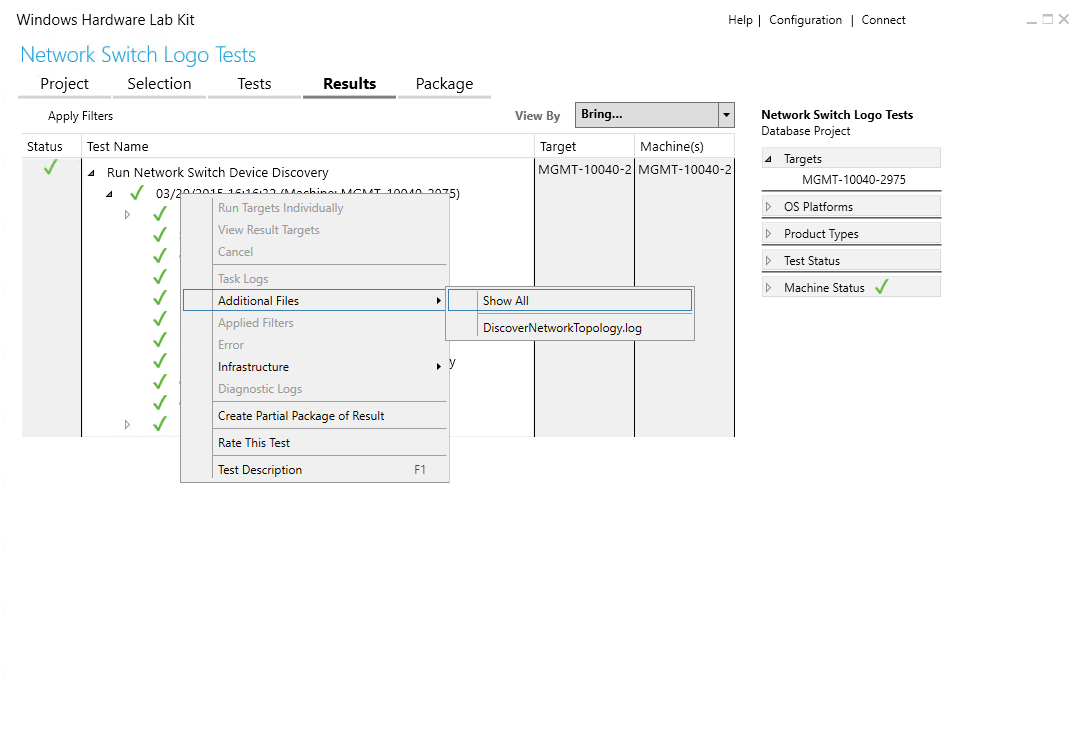

• Se houver uma falha nos testes de descoberta, você poderá examinar os arquivos de log adicionais na guia Resultados , conforme indicado abaixo:



• Depois que o teste de descoberta for aprovado, retorne à guia Seleção no HLK

• Desmarque o host selecionado anteriormente na seção sistemas

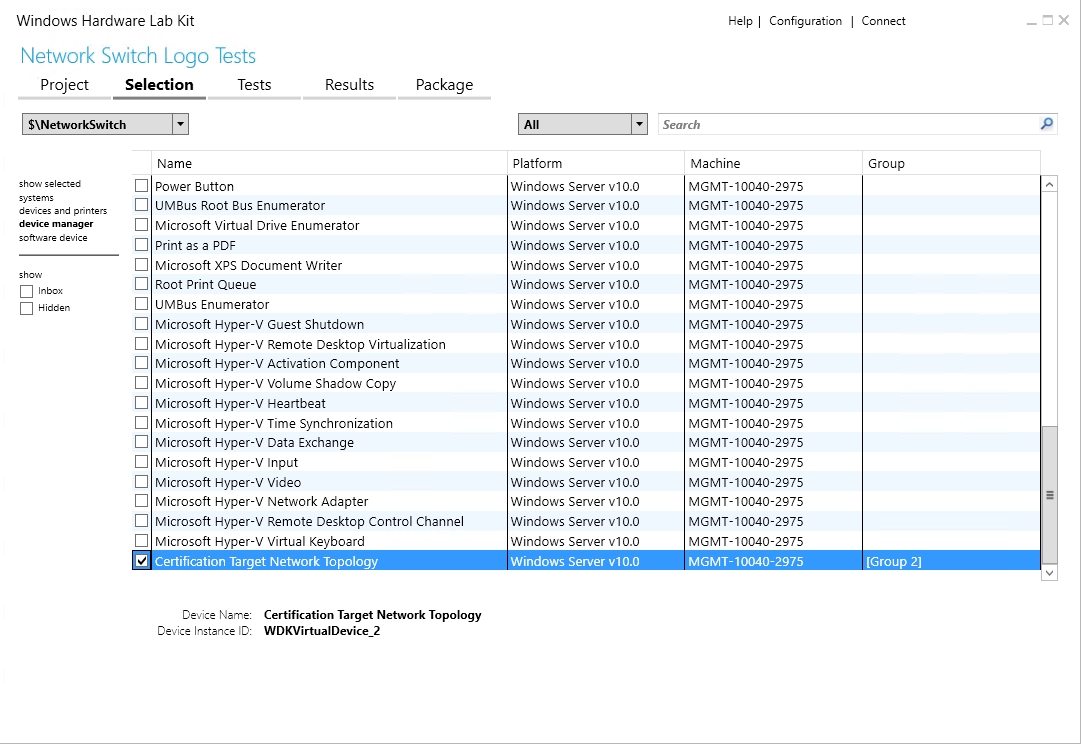

• Selecione a seção gerenciador de dispositivos e você poderá ver um novo nó: Topologia de rede de destino de certificação. Selecione este nó.

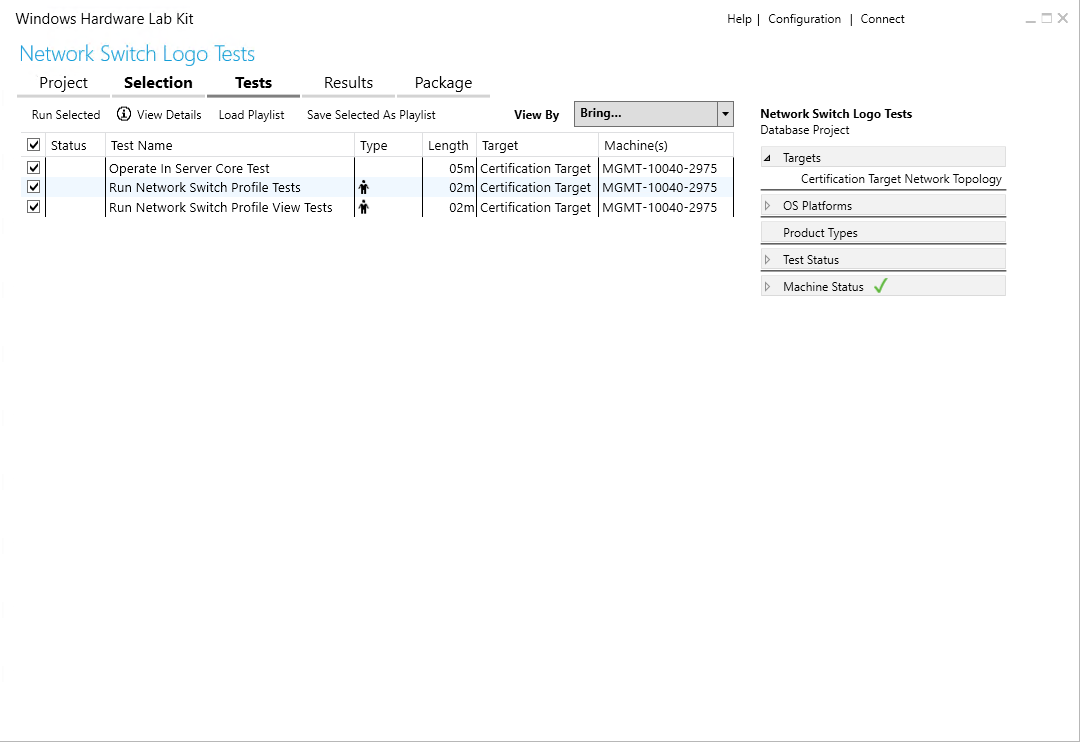

• Selecione a guia Testes no HLK. Você deve ver uma lista de testes aplicáveis para comutadores de rede.



• Selecione os testes um a um, forneça os valores de parâmetro apropriados e execute os testes
