Gerenciar relações de failover de DHCP no Windows Server

Relações de failover são configurações usadas por dois servidores DHCP para compartilhar um ou mais escopos de DHCP com suporte a failover.

Neste artigo, siga as etapas para criar, exibir, editar e excluir relações de failover DHCP no Windows Server.

Pré-requisitos

• Pelo menos o Windows Server 2012

• A função de servidor DHCP está instalada

• Entenda como funcionam as relações de failover. Para obter mais informações sobre relações de failover do DHCP, consulte a visão geral do failover do DHCP.

• Dois servidores DHCP conectados à rede que podem se comunicar entre si

• Pelo menos um escopo DHCP IPv4 está configurado no servidor DHCP primário.

Configurar relações de failover

Para criar uma relação de failover em um servidor DHCP, você pode usar o PowerShell ou usar o console DHCP. Siga as etapas para o método de sua escolha.

Considere o seguinte durante a criação de uma relação de failover:

• O modo de failover de DHCP padrão é o balanceamento de carga com 50% de concessões atribuídas pelo servidor local e 50% atribuídas pelo servidor parceiro.
• A autenticação é habilitada por padrão, mas essa configuração não é necessária. Se a autenticação estiver habilitada, você também deverá fornecer um segredo compartilhado.
• A ID de escopo fornecida deve corresponder a um escopo configurado no servidor local que ainda não está habilitado para failover e ainda não existe no servidor parceiro.
• Se o failover de DHCP estiver sendo configurado remotamente, o servidor local refere-se ao servidor especificado na linha de comando ou adicionado ao console de gerenciamento.
• Você não pode habilitar o failover de DHCP em um escopo de DHCP se o escopo já existir em ambos os servidores DHCP em uma relação de failover, como ocorre em uma configuração de escopo dividido.
• Se houver um escopo de DHCP no servidor DHCP parceiro, ele deverá ser excluído antes de configurar o failover de DHCP.

PowerShell

Para configurar uma relação de failover usando o PowerShell, execute as seguintes etapas:

1. Na área de trabalho do Windows, selecione o botão Iniciar e digite qualquer parte do nome do Windows PowerShell.

2. Clique com o botão direito do mouse no Windows PowerShell e selecione Executar como Administrador.

3. Use o cmdlet Add-DhcpServerv4Failover do PowerShell para adicionar uma relação de failover IPv4 ao serviço de servidor DHCP. Execute o seguinte comando para criar uma relação de failover de balanceamento de carga:

Add-DhcpServerv4Failover -ComputerName "dhcp1.contoso.com" -Name "dc1-dhcp1" -PartnerServer "dhcp2.contoso.com" -ScopeId 10.10.10.0,10.20.20.0 -SharedSecret "sEcReT"

Esse comando cria uma relação de failover de balanceamento de carga entre dhcp1.contoso.com e dhcp2.contoso.com. O failover tem os escopos 10.10.10.0 e 10.20.20.0 no dhcp1.contoso.com. Esses escopos são criados no serviço de servidor DHCP parceiro executado no computador chamado dhcp2.contoso.com como parte da criação da relação de failover. A autenticação de mensagem está habilitada para a troca de mensagens servidor a servidor com o segredo compartilhado especificado.

Para criar uma relação de failover em espera ativa, use o comando:

Add-DhcpServerv4Failover -ComputerName "dhcp1.contoso.com" -Name "dc1-dhcp1" -PartnerServer "dhcp2.contoso.com" -ServerRole Standby -ScopeId 10.10.10.0,10.20.20.0

dhcpserver.contoso.com é o serviço de servidor DHCP em espera e dhcpserver2.contoso.com é o serviço de servidor DHCP ativo na relação de failover.

Console DHCP

Para configurar uma relação de failover usando o console DHCP, execute as seguintes etapas:

1. Abra o Gerenciador do Servidor se ele ainda não estiver aberto.

2. Selecione Ferramentas e, em seguida, DHCP.

3. No console dhcp, selecione seu servidor e expanda-o para que você veja IPv4.

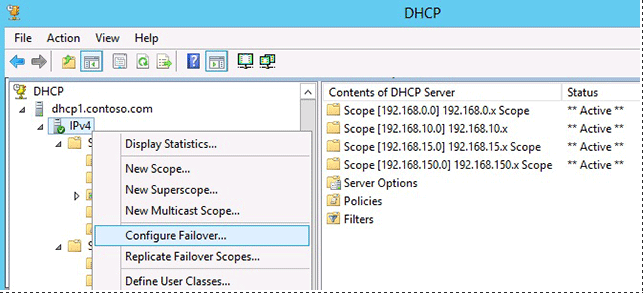

4. Clique com o botão direito do mouse no IPv4 e selecione Configurar Failover....

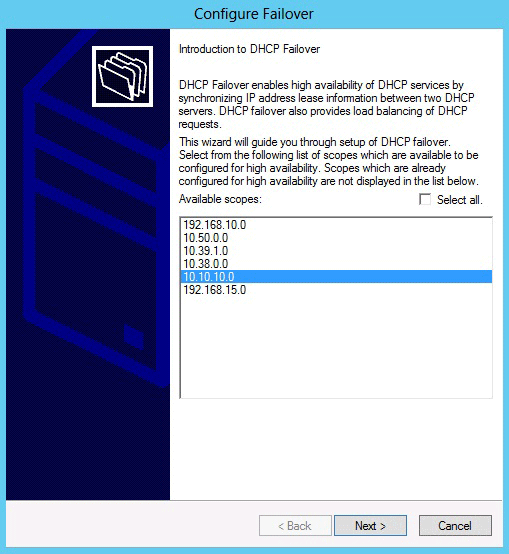

5. O assistente de Configuração de Failover é aberto. Uma lista de escopos DHCP disponíveis é exibida. Você pode escolher vários escopos, se desejar. Neste exemplo, um único escopo de DHCP é configurado usando uma nova relação de failover.



6. Selecione Avançar e, em seguida, especifique o servidor parceiro a ser usado para a página de failover, para o Servidor Parceiro digite o nome ou o endereço IP do servidor DHCP do parceiro de failover. Você também pode usar a lista suspensa para escolher servidores DHCP autorizados no domínio.

7. Para reutilizar uma relação de failover DHCP existente, selecione Avançar. Como alternativa, para criar uma nova relação de failover do DHCP, desmarque a caixa de seleção Reutilizar relações de failover existentes... e, em seguida, selecione Avançar.

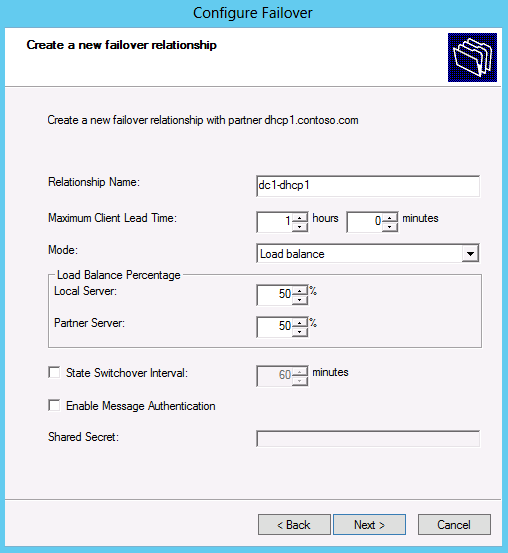

8. Na página Criar uma nova relação de alta disponibilidade, digite um nome para a relação de alta disponibilidade ao lado de Nome da Relação ou aceite o nome padrão.

   Em Modo, selecione Balanceamento de carga ou Espera ativa. Conclua os detalhes de configuração do modo selecionado.

   Por padrão, a caixa de seleção Habilitar Autenticação de Mensagem está habilitada. Desmarque esta caixa de seleção se você não quiser usar um segredo compartilhado. Caso contrário, digite um segredo compartilhado ao lado do Segredo Compartilhado. Por padrão, o balanceamento de carga é definido como 50% para o servidor local e o servidor parceiro.



9. Selecione Avançar, selecione Concluir, verifique se o status de todas as tarefas foi bem-sucedido e selecione Fechar.

Nos exemplos anteriores, uma nova relação de failover chamada dc1-dhcp1 é estabelecida entre dhcp1.contoso.com e dhcp2.contoso.com. Para usar um percentual de balanceamento de carga de 50-50 para o escopo de DHCP com a ID 192.168.10.0.

Importante

Um único servidor DHCP pode dar suporte a até 31 relações de failover. Para evitar exceder esse limite, reutilize as relações de failover existentes quando possível e exclua relações de failover que não estão em uso. As relações de failover podem existir sem associação com um escopo de DHCP. Isso ocorre se você desconfigurar o failover no último escopo de DHCP associado a uma relação de failover e não excluir também a relação de failover. Você poderá fazer isso se planeja reutilizar a relação de failover mais tarde.

Exibir relações de failover

Você pode exibir relações de failover em um servidor DHCP usando o Windows PowerShell ou o console DHCP.

PowerShell

Para exibir relações de failover em um servidor DHCP, você pode usar o cmdlet Get-DhcpServerv4Failover em um prompt do Windows PowerShell com privilégios elevados.

1. Na área de trabalho do Windows, selecione o botão Iniciar e digite qualquer parte do nome do Windows PowerShell.

2. Clique com o botão direito do mouse no Windows PowerShell e selecione Executar como Administrador.

3. Execute o comando a seguir:

Get-DhcpServerv4Failover

    Name                : dc1.contoso.com-192.168.0.254
    PartnerServer       : 192.168.0.254
    Mode                : HotStandby
    LoadBalancePercent  :
    ServerRole          : Active
    ReservePercent      : 5
    MaxClientLeadTime   : 01:00:00
    StateSwitchInterval :
    State               : Normal
    ScopeId             : {192.168.50.0, 192.168.0.0}
    AutoStateTransition : False
    EnableAuth          : False

    Name                : dhcp1-dc1 load balance
    PartnerServer       : dhcp1.contoso.com
    Mode                : LoadBalance
    LoadBalancePercent  : 50
    ServerRole          :
    ReservePercent      :
    MaxClientLeadTime   : 01:00:00
    StateSwitchInterval :
    State               : Normal
    ScopeId             :
    AutoStateTransition : False
    EnableAuth          : False

Uma vantagem de usar o Windows PowerShell para exibir relações de failover é que é possível exibir mais propriedades da relação de failover de DHCP do que no console DHCP.

Console DHCP

Para exibir relações de failover usando o console DHCP, conclua as seguintes etapas:

1. Abra o Gerenciador do Servidor se ele ainda não estiver aberto.

2. Selecione Ferramentas e, em seguida, DHCP.

3. No console dhcp, selecione seu servidor e expanda-o para que você veja IPv4.

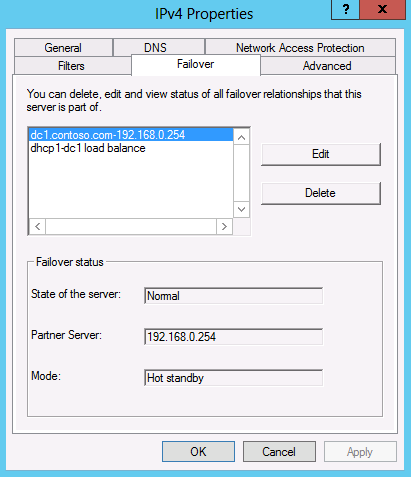

4. Clique com o botão direito do mouse no nome do escopo e selecione Propriedades e, em seguida, selecione a guia Failover .



Editar relações de failover

Para editar relações de failover em um servidor DHCP, você pode usar o PowerShell ou o console DHCP.

PowerShell

Para editar relações de failover em um servidor DHCP, você pode usar o cmdlet Set-DhcpServerv4Failover.

1. Na área de trabalho do Windows, selecione o botão Iniciar e digite qualquer parte do nome do Windows PowerShell.

2. Clique com o botão direito do mouse no Windows PowerShell e selecione Executar como Administrador.

3. Execute o comando a seguir:

Set-DhcpServerv4Failover –Name "dhcp1-dc1" –LoadBalancePercent 70

Esse comando altera a relação de failover dhcp1-dc1 para receber 70% das solicitações de cliente atendidas pelo servidor DHCP.

Console DHCP

Para editar relações de failover usando o console DHCP, conclua as seguintes etapas:

1. Abra o Gerenciador do Servidor se ele ainda não estiver aberto.

2. Selecione Ferramentas e, em seguida, DHCP.

3. No console dhcp, selecione seu servidor e expanda-o para que você veja IPv4.

4. Selecione Propriedades e, em seguida, selecione a guia Failover .

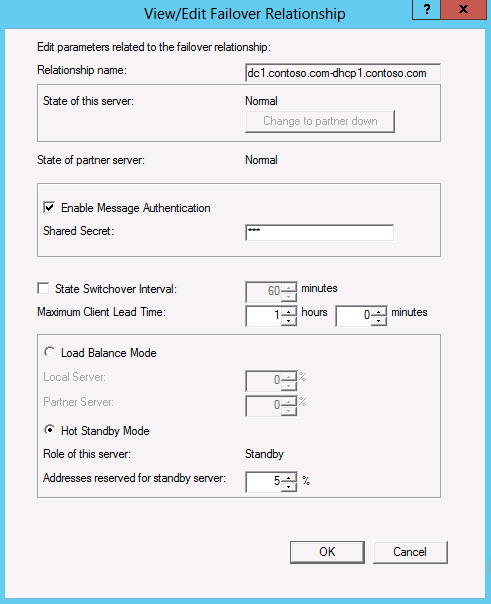

5. Escolha uma relação de failover e selecione Editar. Será exibida uma janela para editar os detalhes sobre a relação de failover selecionada.

Excluir relações de failover

Para excluir uma relação de failover em um servidor DHCP, você pode usar o PowerShell ou o console DHCP.

PowerShell

Para editar relações de failover em um servidor DHCP, você pode usar o cmdlet Remove-DhcpServerv4Failover.

1. Na área de trabalho do Windows, selecione o botão Iniciar e digite qualquer parte do nome do Windows PowerShell.

2. Clique com o botão direito do mouse no Windows PowerShell e selecione Executar como Administrador.

3. Execute o comando a seguir:

Remove-DhcpServerv4Failover –Name dhcp1.contoso.com-dhcp2-dns1.contoso.com

Console DHCP

Para excluir uma relação de failover usando o console DHCP, conclua as seguintes etapas:

1. Abra o Gerenciador do Servidor se ele ainda não estiver aberto.

2. Selecione Ferramentas e, em seguida, DHCP.

3. No console dhcp, selecione seu servidor e expanda-o para que você veja IPv4.

4. Selecione Propriedades e, em seguida, selecione a guia Failover .

5. Realce o nome da relação na guia Failover e selecione Excluir. Você será solicitado a confirmar a exclusão e verificar se atualmente algum escopo está associado à relação de failover.



6. Selecione OK para confirmar a exclusão da relação de failover. Excluir uma relação de failover com escopos de DHCP associados a ela remove os escopos desse servidor DHCP parceiro. Os escopos permanecem no servidor DHCP em que a relação de failover foi excluída.

Observação

Se você remover o último escopo de DHCP de uma relação de failover usando o console DHCP, você receberá uma notificação de que a relação de failover pode ser deletada. A relação de failover não é removida automaticamente. Se você não planeja reutilizar a relação mais tarde, exclua manualmente essa relação do servidor DHCP primário ou do parceiro de failover.
