Efeito morfológico

  • Artigo

Use o efeito morfológico para afinar ou engrossar os limites das bordas em uma imagem. Esse efeito cria um kernel que é 2 vezes os valores de Largura e Altura especificados. Esse efeito centraliza o kernel no pixel que ele está calculando e retorna o valor máximo no kernel (se dilatando) ou o valor mínimo no kernel (se erodindo).

O CLSID para este efeito é CLSID_D2D1Morphology.

Imagens de exemplo

Este exemplo mostra a saída do efeito ao usar o modo de erode.

Antes
a imagem antes do efeito.

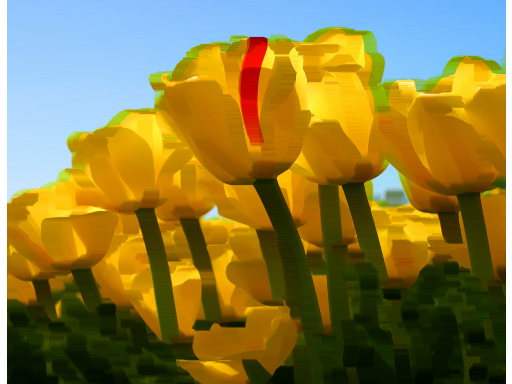

Após
a imagem após a transformação.
ComPtr<ID2D1Effect> morphologyEffect;
m_d2dContext->CreateEffect(CLSID_D2D1Morphology, &morphologyEffect);

morphologyEffect->SetInput(0, bitmap);

morphologyEffect->SetValue(D2D1_MORPHOLOGY_PROP_MODE, D2D1_MORPHOLOGY_MODE_ERODE);
morphologyEffect->SetValue(D2D1_MORPHOLOGY_PROP_WIDTH, 14);

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(morphologyEffect.Get());
m_d2dContext->EndDraw();

Propriedades do efeito

Nome para exibição e enumeração de índice Tipo e valor padrão Descrição
Mode
D2D1_MORPHOLOGY_PROP_MODE
 D2D1_MORPHOLOGY_MODE
D2D1_MORPHOLOGY_MODE_ERODE
 O modo morfológico. Os modos disponíveis são erodir (achatar) e dilatar (engrossar).
Consulte Modos de morfologia para obter mais informações.
Width
D2D1_MORPHOLOGY_PROP_WIDTH
 UINT
1
 Tamanho do kernel na direção X. As unidades estão em DIPs. Os valores devem estar entre 1 e 100, inclusive.
Altura
D2D1_MORPHOLOGY_PROP_HEIGHT
 UINT
1
 Tamanho do kernel na direção Y. As unidades estão em DIPs. Os valores devem estar entre 1 e 100, inclusive.

Modos morfológicos

Nome Descrição
D2D1_MORPHOLOGY_MODE_ERODE O valor mínimo de cada canal RGB no kernel é usado.
D2D1_MORPHOLOGY_MODE_DILATE O valor máximo de cada canal RGB no kernel é usado.

Bitmap de saída

Para o modo DILATE, o tamanho do bitmap de saída aumenta:

Requisito Valor
Crescimento de bitmap de saída X = INT(FLOAT(Largura) * ((DPI do usuário) / 96))
Crescimento de bitmap de saída Y = INT(FLOAT(Altura) * ((Usuário DPI) / 96))

Para o modo ERODE, o tamanho do bitmap de saída diminui:

Requisito Valor
Crescimento de bitmap de saída X = INT(FLOAT(-Width) * ((DPI do usuário) / 96))
Crescimento de bitmap de saída Y = INT(FLOAT(-Height) * ((Usuário DPI) / 96))

Requisitos

Requisito Valor
Cliente mínimo com suporte Windows 8 e Atualização de plataforma para Windows 7 [aplicativos da área de trabalho | Aplicativos da Windows Store]
Servidor com suporte mínimo Windows 8 e Atualização de plataforma para Windows 7 [aplicativos da área de trabalho | Aplicativos da Windows Store]
Cabeçalho d2d1effects.h
Biblioteca d2d1.lib, dxguid.lib

ID2D1Efeito
