Маршрутизация веб-трафика на основе URL-адреса с использованием Azure PowerShell

С помощью Azure PowerShell можно настраивать маршрутизацию веб-трафика в определенные серверные пулы на основе URL-адреса, который используется для доступа к приложению. При работе с этой статьей вы создадите Шлюз приложений Azure с тремя внутренними пулами на основе Масштабируемых наборов виртуальных машин У каждого серверного пула свое назначение. Например, они могут использоваться для данных, изображений и видео. Если направлять трафик в отдельные пулы, пользователи будут получать нужную информацию в нужное время.

Чтобы включить маршрутизацию трафика, создайте правила маршрутизации, назначенные прослушивателям, которые ожидают передачи данных через определенные порты. После этого веб-трафик будет поступать на надлежащие серверы в пуле.

Вы узнаете, как выполнять следующие задачи:

• Настройка сети
• создание прослушивателей, сопоставления URL-путей и правил;
• создание масштабируемых серверных пулов.

Кроме того, вы можете выполнить инструкции из этой процедуры, используя Azure CLI или портал Azure.

Если у вас нет подписки Azure, создайте бесплатную учетную запись, прежде чем приступить к работе.

Примечание.

Мы рекомендуем использовать модуль Azure Az PowerShell для взаимодействия с Azure. Сведения о начале работы см. в статье "Установка Azure PowerShell". Дополнительные сведения см. в статье Перенос Azure PowerShell с AzureRM на Az.

Azure Cloud Shell

В Azure есть Azure Cloud Shell, интерактивная оболочка среды, с которой можно работать в браузере. Для работы со службами Azure можно использовать Bash или PowerShell с Cloud Shell. Для запуска кода из этой статьи можно использовать предварительно установленные команды Cloud Shell. Ничего дополнительного в локальной среде устанавливать не нужно.

Начало работы с Azure Cloud Shell

Вариант	Пример и ссылка
Нажмите кнопку Попробовать в правом верхнем углу блока кода или команд. При нажатии кнопки Попробовать код или команда не копируется в Cloud Shell автоматически.
Чтобы открыть Cloud Shell в браузере, перейдите по адресу https://shell.azure.com или нажмите кнопку Запуск Cloud Shell.
Нажмите кнопку Cloud Shell в строке меню в правом верхнем углу окна портала Azure.

Чтобы использовать Azure Cloud Shell, выполните следующие действия:

1. Запустите Cloud Shell.

2. Нажмите кнопку Копировать в блоке кода (или блоке команд), чтобы скопировать код или команду.

3. Вставьте код или команду в окно сеанса Cloud Shell, нажав клавиши CTRL+SHIFT+V в Windows и Linux или CMD+SHIFT+V в macOS.

4. Нажмите клавишу ВВОД, чтобы запустить код или команду.

Чтобы установить и использовать PowerShell локально для работы с этой статьей, вам понадобится модуль Azure PowerShell 1.0.0 или более поздней версии. Чтобы узнать версию, выполните команду Get-Module -ListAvailable Az. Если вам необходимо выполнить обновление, ознакомьтесь со статьей, посвященной установке модуля Azure PowerShell. При использовании PowerShell на локальном компьютере также нужно запустить Login-AzAccount, чтобы создать подключение к Azure.

Для создания ресурсов потребуется некоторое время, поэтому вся процедура может занять до 90 минут.

Создание или изменение группы ресурсов

Создайте группу ресурсов, в которой будут размещены все ресурсы для приложения.

Создайте группу ресурсов Azure с помощью командлета New-AzResourceGroup.

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

Создание сетевых ресурсов

Вы можете применить существующую виртуальную сеть или создать новую, но она в любом случае должна содержать отдельную подсеть только для шлюзов приложения. При работе с этой статьей вы создадите подсеть для шлюза приложений и еще одну подсеть для масштабируемых наборов. Также вы создадите общедоступный IP-адрес для доступа к ресурсам через шлюз приложения.

Создайте конфигурации подсетей с именами myAGSubnet и myBackendSubnet, выполнив командлет New-AzVirtualNetworkSubnetConfig. Создайте виртуальную сеть с именем myVNet, используя командлет New-AzVirtualNetwork с конфигурациями подсетей. Наконец, создайте общедоступный IP-адрес с именем myAGPublicIPAddress, выполнив командлет New-AzPublicIpAddress. Эти ресурсы используются для обеспечения сетевого подключения к шлюзу приложений и связанным с ним ресурсам.

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24

$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24

$vnet = New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig
$pip = New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Static `
  -Sku Standard

Создание Шлюза приложений

В этом разделе объясняется, как создать ресурсы с поддержкой шлюза приложений и сам шлюз приложений. Вы создадите следующие ресурсы:

• IP-конфигурации и интерфейсный порт для сопоставления созданной ранее подсети с шлюзом приложений и назначения порта для доступа к нему;
• Пул по умолчанию — все шлюзы приложения должны иметь по крайней мере один внутренний пул серверов.
• Прослушиватель и правило по умолчанию — прослушиватель по умолчанию ожидает передачи трафика через назначенный порт, а правило по умолчанию отправляет трафик в пул по умолчанию.

Создание IP-конфигураций и интерфейсного порта

Сопоставьте созданную ранее подсеть myAGSubnet со шлюзом приложений, используя командлет New-AzApplicationGatewayIPConfiguration. Назначьте шлюзу приложений адрес myAGPublicIPAddress с помощью командлета New-AzApplicationGatewayFrontendIPConfig.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$subnet=$vnet.Subnets[0]

$pip = Get-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Name myAGPublicIPAddress

$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet

$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip

$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

Создание пула по умолчанию и настройка параметров

Создайте для шлюза приложений серверный пул по умолчанию с именем appGatewayBackendPool с помощью командлета New-AzApplicationGatewayBackendAddressPool. Настройте параметры для серверного пула, используя командлет New-AzApplicationGatewayBackendHttpSetting.

$defaultPool = New-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool

$poolSettings = New-AzApplicationGatewayBackendHttpSetting `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

Создание прослушивателя по умолчанию и правила

Прослушиватель требуется для того, чтобы шлюз приложений правильно маршрутизировал трафик на внутренние пулы. При работе с этой статьей вы создадите два прослушивателя. Первым создается базовый прослушиватель, который ожидает передачи данных по корневому URL-адресу. Вторым создается прослушиватель, который ожидает передачи данных по определенным URL-адресам.

Создайте прослушиватель по умолчанию с именем myDefaultListener, используя командлет New-AzApplicationGatewayHttpListener, с конфигурацией внешнего интерфейса и интерфейсным портом, созданными ранее.

Правило требуется для того, чтобы указать прослушивателю, какой внутренний пул использовать для входящего трафика. Создайте базовое правило rule1 с помощью командлета New-AzApplicationGatewayRequestRoutingRule.

$defaultlistener = New-AzApplicationGatewayHttpListener `
  -Name myDefaultListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport

$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name rule1 `
  -RuleType Basic `
  -HttpListener $defaultlistener `
  -BackendAddressPool $defaultPool `
  -BackendHttpSettings $poolSettings

Создание шлюза приложений

Теперь, когда вы создали необходимые вспомогательные ресурсы, укажите параметры для шлюза приложений myAppGateway с помощью командлета New-AzApplicationGatewaySku, а затем создайте шлюз с помощью командлета New-AzApplicationGateway.

$sku = New-AzApplicationGatewaySku `
  -Name Standard_v2 `
  -Tier Standard_v2 `
  -Capacity 2

$appgw = New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $defaultPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $defaultlistener `
  -RequestRoutingRules $frontendRule `
  -Sku $sku

Создание шлюза приложений может занять до 30 минут. Дождитесь успешного завершения развертывания перед переходом к следующему разделу.

На этом этапе у вас есть шлюз приложений, который ожидает передачи трафика в порте 80 и передает этот трафик в пул серверов по умолчанию.

Добавление внутреннего порта и внутренних пулов для изображений и видео

Добавьте серверные пулы с именами imagesBackendPool и videoBackendPool в шлюз приложений с помощью Add-AzApplicationGatewayBackendAddressPool. Добавьте интерфейсный порт для пулов с помощью командлета Add-AzApplicationGatewayFrontendPort. Отправьте изменения в шлюз приложений с помощью командлета Set-AzApplicationGateway.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

Add-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport `
  -Port 8080

Set-AzApplicationGateway -ApplicationGateway $appgw

Обновление шлюза приложений также может занять до 20 минут.

Добавление серверного прослушивателя

Добавьте серверный прослушиватель с именем backendListener, необходимый для маршрутизации трафика, с помощью командлета Add-AzApplicationGatewayHttpListener.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPort = Get-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport

$fipconfig = Get-AzApplicationGatewayFrontendIPConfig `
  -ApplicationGateway $appgw

Add-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $backendPort

Set-AzApplicationGateway -ApplicationGateway $appgw

Добавление сопоставления URL-путей

Сопоставления URL-путей позволяют направлять запросы по определенным URL-адресам в определенные внутренние пулы. Создайте сопоставления URL-путей с именами imagePathRule и videoPathRule с помощью командлетов New-AzApplicationGatewayPathRuleConfig и Add-AzApplicationGatewayUrlPathMapConfig.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$poolSettings = Get-AzApplicationGatewayBackendHttpSetting `
  -ApplicationGateway $appgw `
  -Name myPoolSettings

$imagePool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

$defaultPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name appGatewayBackendPool

$imagePathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name imagePathRule `
  -Paths "/images/*" `
  -BackendAddressPool $imagePool `
  -BackendHttpSettings $poolSettings

$videoPathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name videoPathRule `
    -Paths "/video/*" `
    -BackendAddressPool $videoPool `
    -BackendHttpSettings $poolSettings

Add-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap `
  -PathRules $imagePathRule, $videoPathRule `
  -DefaultBackendAddressPool $defaultPool `
  -DefaultBackendHttpSettings $poolSettings

Set-AzApplicationGateway -ApplicationGateway $appgw

Добавление правила маршрутизации

Правило маршрутизации связывает сопоставление URL-адресов с созданным прослушивателем. Добавьте правило с именем rule2 с помощью командлета Add-AzApplicationGatewayRequestRoutingRule.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendlistener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener

$urlPathMap = Get-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap

Add-AzApplicationGatewayRequestRoutingRule `
  -ApplicationGateway $appgw `
  -Name rule2 `
  -RuleType PathBasedRouting `
  -HttpListener $backendlistener `
  -UrlPathMap $urlPathMap

Set-AzApplicationGateway -ApplicationGateway $appgw

Создание масштабируемых наборов виртуальных машин

В этом примере вы создадите три масштабируемых набора виртуальных машин, которые поддерживают три созданных внутренних пула. Имена создаваемых масштабируемых наборов — myvmss1, myvmss2 и myvmss3. Масштабируемый набор назначается серверному пулу при настройке параметров IP-адреса.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool `
  -ApplicationGateway $appgw

$imagesPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name imagesBackendPool `
  -ApplicationGateway $appgw

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name videoBackendPool `
  -ApplicationGateway $appgw

for ($i=1; $i -le 3; $i++)
{
  if ($i -eq 1)
  {
     $poolId = $backendPool.Id
  }
  if ($i -eq 2)
  {
    $poolId = $imagesPool.Id
  }
  if ($i -eq 3)
  {
    $poolId = $videoPool.Id
  }

  $ipConfig = New-AzVmssIpConfig `
    -Name myVmssIPConfig$i `
    -SubnetId $vnet.Subnets[1].Id `
    -ApplicationGatewayBackendAddressPoolsId $poolId

  $vmssConfig = New-AzVmssConfig `
    -Location eastus `
    -SkuCapacity 2 `
    -SkuName Standard_DS2_v2 `
    -UpgradePolicyMode Automatic

  Set-AzVmssStorageProfile $vmssConfig `
    -ImageReferencePublisher MicrosoftWindowsServer `
    -ImageReferenceOffer WindowsServer `
    -ImageReferenceSku 2016-Datacenter `
    -ImageReferenceVersion latest `
    -OsDiskCreateOption FromImage

  Set-AzVmssOsProfile $vmssConfig `
    -AdminUsername azureuser `
    -AdminPassword "Azure123456!" `
    -ComputerNamePrefix myvmss$i

  Add-AzVmssNetworkInterfaceConfiguration `
    -VirtualMachineScaleSet $vmssConfig `
    -Name myVmssNetConfig$i `
    -Primary $true `
    -IPConfiguration $ipConfig

  New-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmssConfig
}

Установить IIS

Каждый масштабируемый набор содержит два экземпляра виртуальной машины, на которых устанавливаются службы IIS. Для проверки работоспособности шлюза приложений создается тестовая страница.

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

for ($i=1; $i -le 3; $i++)
{
  $vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss$i
  Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
    -Name "customScript" `
    -Publisher "Microsoft.Compute" `
    -Type "CustomScriptExtension" `
    -TypeHandlerVersion 1.8 `
    -Setting $publicSettings

  Update-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmss
}

Тестирование шлюза приложений

Используйте командлет Get-AzPublicIPAddress, чтобы получить общедоступный IP-адрес шлюза приложений. Скопируйте общедоступный IP-адрес и вставьте его в адресную строку браузера. Например, http://52.168.55.24, http://52.168.55.24:8080/images/test.htm или http://52.168.55.24:8080/video/test.htm.

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

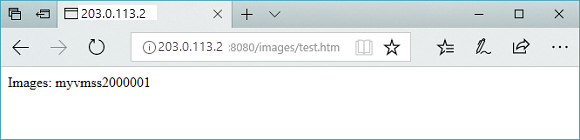

Измените URL-адрес на http://<ip-address>:8080/images/test.htm, указав вместо заполнителя <ip-address> фактический IP-адрес. Результат должен быть примерно таким:

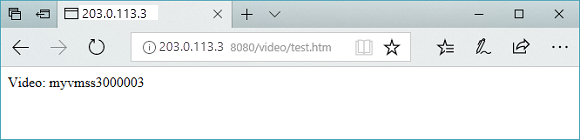

Измените URL-адрес на http://<ip-address>:8080/video/test.htm, указав вместо заполнителя <ip-address> фактический IP-адрес. Результат должен быть примерно таким:

Очистка ресурсов

Если группа ресурсов, виртуальная машина и все связанные с ними ресурсы вам больше не требуются, их можно удалить. Для этого выполните командлет Remove-AzResourceGroup.

Remove-AzResourceGroup -Name myResourceGroupAG

Следующие шаги

Перенаправление веб-трафика на основе URL-адреса
