Метрики и мониторинг кэша

  • Статья

На портале Azure есть несколько встроенных визуализаций, которые можно использовать для отслеживания производительности Azure HPC Cache.

В этой статье описано, где найти визуализации и что они демонстрируют.

Есть четыре страницы портала HPC Cache, которые отображают данные производительности кэша:

  • Обзор
  • Метрики
  • Cache report (Отчет о кэше)
  • Состояние клиента

Откройте страницы Метрики, Cache report (Отчет о кэше) и Состояние клиента в меню Мониторинг на боковой панели. Страница Обзор кэша — это верхний элемент меню боковой панели.

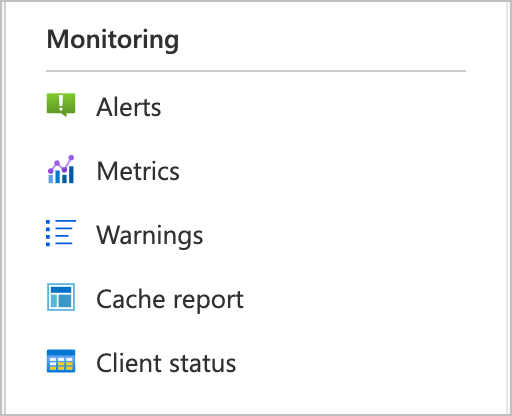

screenshot of the Monitoring menu on the left of the Azure portal interface for HPC Cache.

Страница обзора

На странице Обзор кэша отображаются графы для некоторой базовой статистики кэша — пропускной способности кэша (операций в секунду) и задержки. Эти графы находятся в нижней части страницы под разделом Основные компоненты.

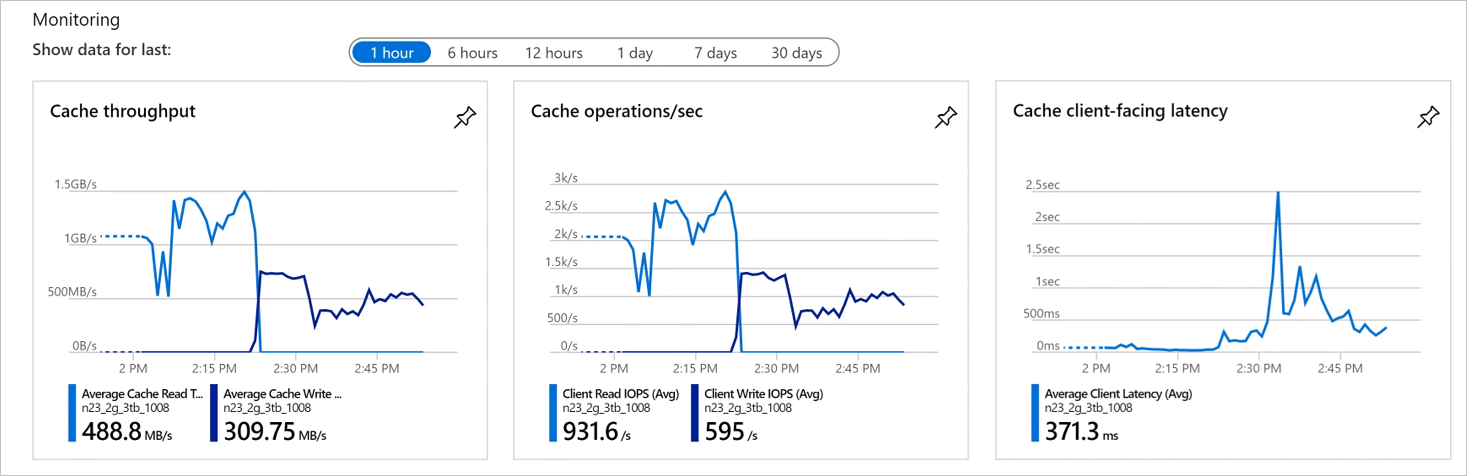

screenshot of three line graphs showing the statistics mentioned above for a sample cache

Эти диаграммы являются частью встроенных инструментов мониторинга и анализа Azure. Дополнительные сведения об этих возможностях см. в документации по Azure Monitor.

Страница "Метрики"

Страница Метрики HPC Cache — это еще одна стандартная возможность Azure. Следуйте советам на этой странице, чтобы создать собственные диаграммы и узнать больше о возможностях.

Cache report (Отчет о кэше)

Отчет о кэше — это настраиваемый набор диаграмм, в котором показаны используемое кэшем место, свободное пространство, а также частота перезапуска кэша.

По умолчанию на странице отображаются объединенные данные для всех целевых расположений хранилища кэша, но вы можете использовать элемент управления Целевое расположение хранилища, чтобы отобразить данные о потреблении кэша для одного конкретного целевого расположения хранилища. Вы также можете настроить отображаемый диапазон времени.

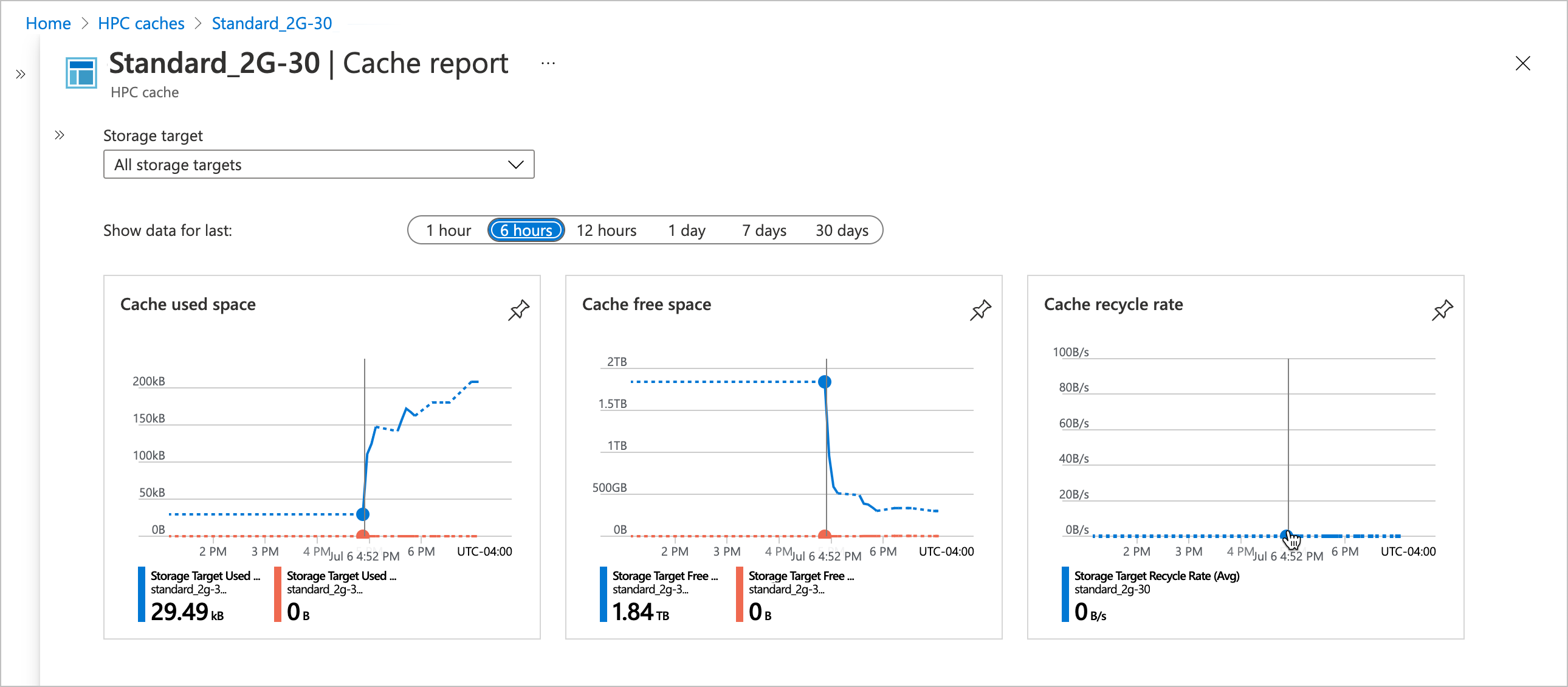

screenshot of the Cache report page.

  • Используемое место в кэше — это объем используемого пространства в хранилище кэша, в котором хранятся файлы, запрошенные клиентскими компьютерами. При выборе одного целевого расположения хранилища отображается только пространство, используемое для файлов из этой серверной части системы хранения.

  • Свободное место в кэше — это доступная емкость, остающаяся в хранилище кэша.

  • Частота перезапуска кэша — это скорость с которой старые файлы удаляются из кэша, чтобы освободить место для новых запрашиваемых файлов. Для одного целевого расположения хранилища в этом вычислении учитываются только файлы, хранящиеся в этом целевом расположении.

Состояние клиента

На странице Состояние клиента перечислены клиентские компьютеры, подключенные к Azure HPC Cache.

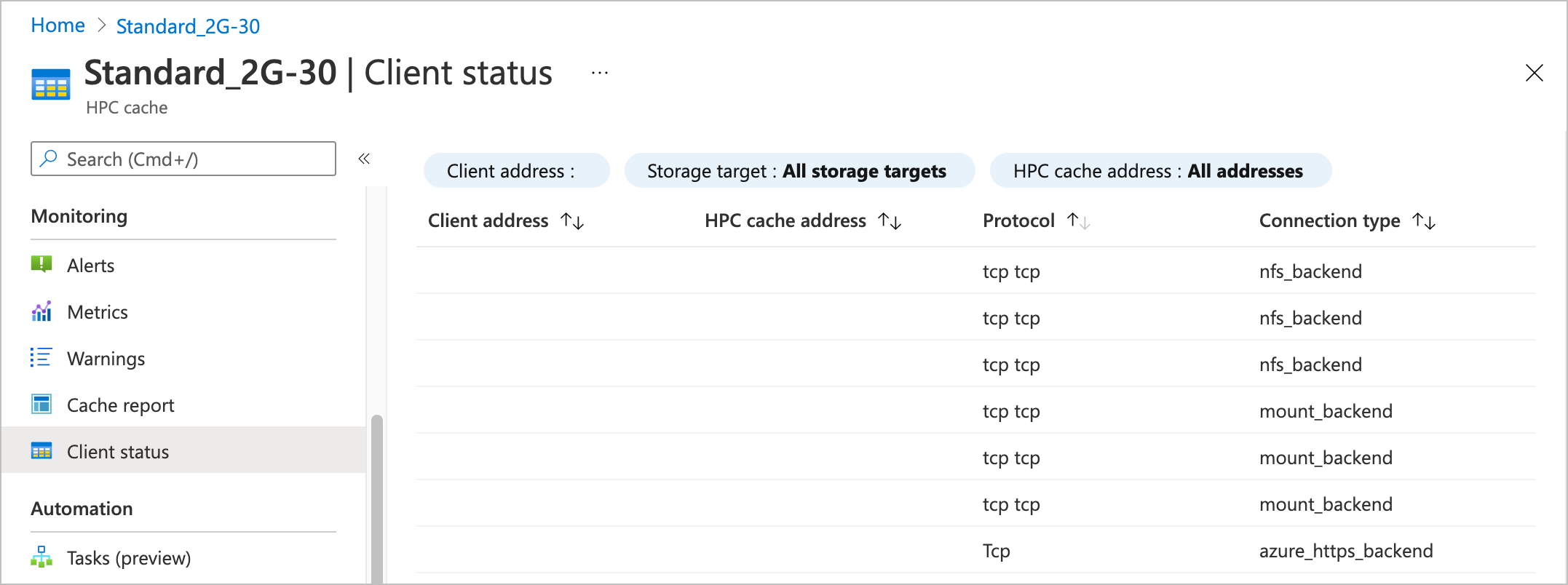

screenshot of the Client status page.

Вы можете настроить таблицу с фильтрами для отображения определенного адреса клиента или диапазона адресов, а также для определенного целевого расположения хранилища или отдельного адреса подключения кэша.

Типы подключений, продемонстрированные в таблице, должны относиться к клиентским подключениям к целевому расположению хранилища:

  • azure_https_backend — это безопасное клиентское подключение к стандартной системе Хранилища BLOB-объектов Azure.
  • mount_backend — это подключение NFS к системе оборудования NFS или контейнеру BLOB-объектов с поддержкой NFS.
  • Соединение nfs_backend аналогично соединению mount_backend, но представляет собой отдельное соединение, используемое внутренним удаленным вызовом процедур NFS, а не инициированным операцией подключения клиента.

Эти значения могут быть полезны при отладке проблем подключения между клиентами и HPC Cache.
