Аналитика Azure Monitor для Виртуальной глобальной сети
Аналитика Azure Monitor для Azure Виртуальная глобальная сеть предоставляет пользователям и операторам возможность просматривать состояние и состояние Виртуальная глобальная сеть, представленные с помощью топологической карты с автоматическим обнаружением. Наложения состояния и состояния ресурсов на карте позволяют получить представление об общей работоспособности Виртуальная глобальная сеть. Можно перемещаться между ресурсами на карте и щелкать их левой кнопкой мыши для перехода на страницы конфигурации ресурсов портала Виртуальной глобальной сети.
Метрики на уровне ресурсов Виртуальной глобальной сети собираются в предварительно подготовленной книге метрик Виртуальной глобальной сети. В книге отображаются метрики на уровнях Виртуальная глобальная сеть, концентратора, шлюза и подключения. В этой статье описано, как с помощью аналитики Azure Monitor для Виртуальной глобальной сети просматривать соответствующую топологию и метрики в одном месте.
Примечание
Пункт Аналитические сведения находится в разделе Мониторинг портала Виртуальной глобальной сети. Вы также можете получить доступ к книге топологии и метрик Виртуальной глобальной сети в Azure Monitor для сетей. Дополнительные сведения см. в статье Azure Monitor для сетей.
Перед началом
Чтобы выполнить действия, описанные в этой статье, необходимо иметь Виртуальная глобальная сеть с одним или несколькими концентраторами. Чтобы создать Виртуальная глобальная сеть и концентратор, выполните действия, описанные в следующих статьях:
Просмотр топологии виртуальной глобальной сети
На портале Azure выберите Виртуальная глобальная сеть. В меню Монитор в области слева выберите Аналитические сведения (предварительная версия) . Отобразится представление Аналитические сведения. В нем показана карта зависимостей Виртуальной глобальной сети и сокращенный вариант книги метрик высокого уровня.
Рис. 1. Меню "Монитор" > "Аналитические сведения"
В представлении Аналитические сведения можно просмотреть автоматически обнаруженные ресурсы Виртуальной глобальной сети. К этим ресурсам относятся концентраторы, шлюзы, брандмауэры, подключения, периферийные виртуальные сети, сторонние виртуальные сетевые модули и ветви Виртуальной глобальной сети типа "узел — узел". На рис. 2 представлен пример.
Состояние ресурса обозначается цветом и отображается на значках ресурсов на карте. Метрики высокого уровня Виртуальной глобальной сети, например емкость концентраторов и использование шлюза, отображаются в правой части окна, где представлен сокращенный вариант книги.

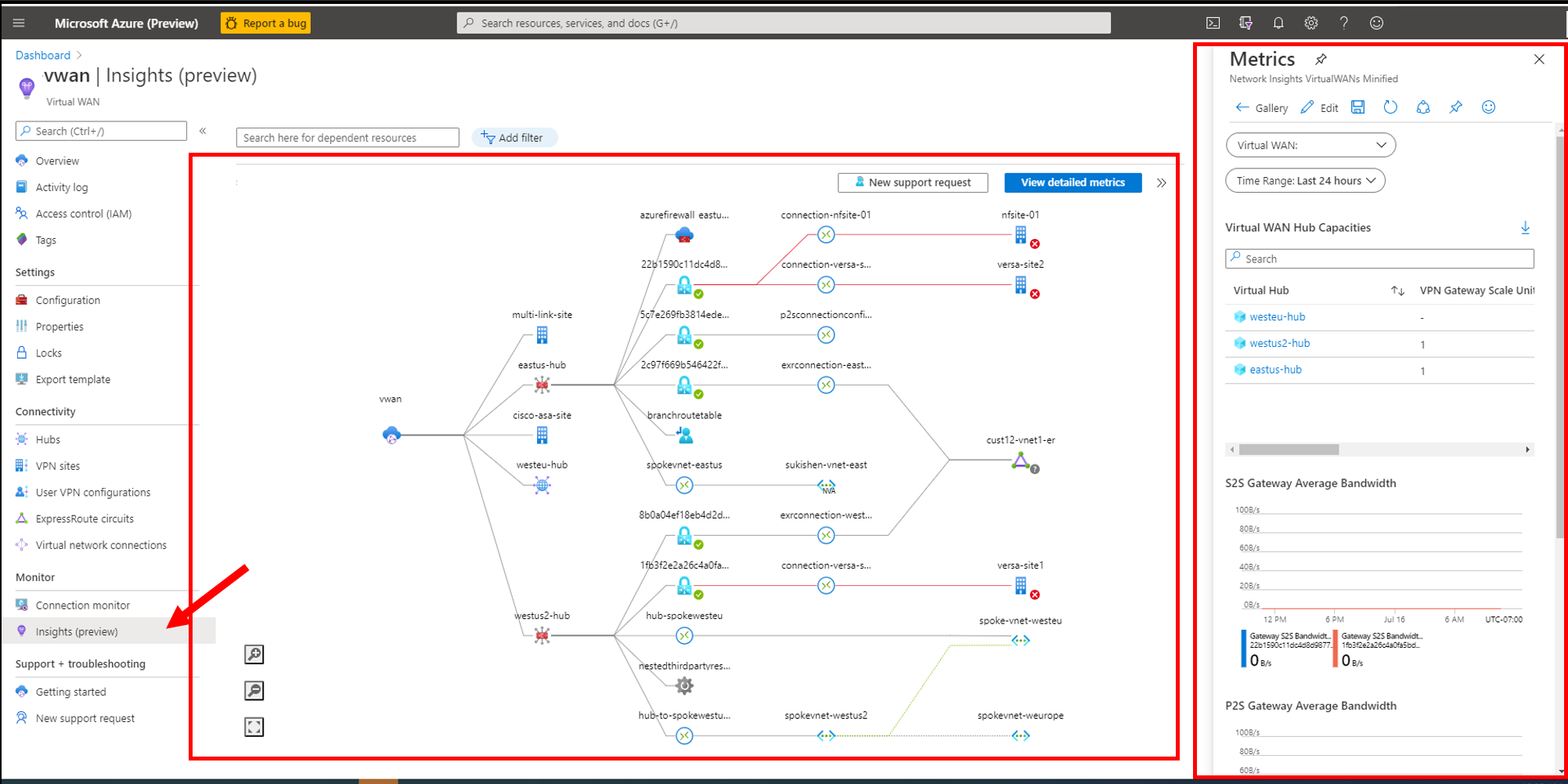

Рис. 2. Представление "Аналитические сведения"
Представление зависимостей
Представление Зависимость для Виртуальной глобальной сети помогает визуализировать взаимосвязь всех ресурсов Виртуальной глобальной сети. Для визуализации используется звездообразная модель.

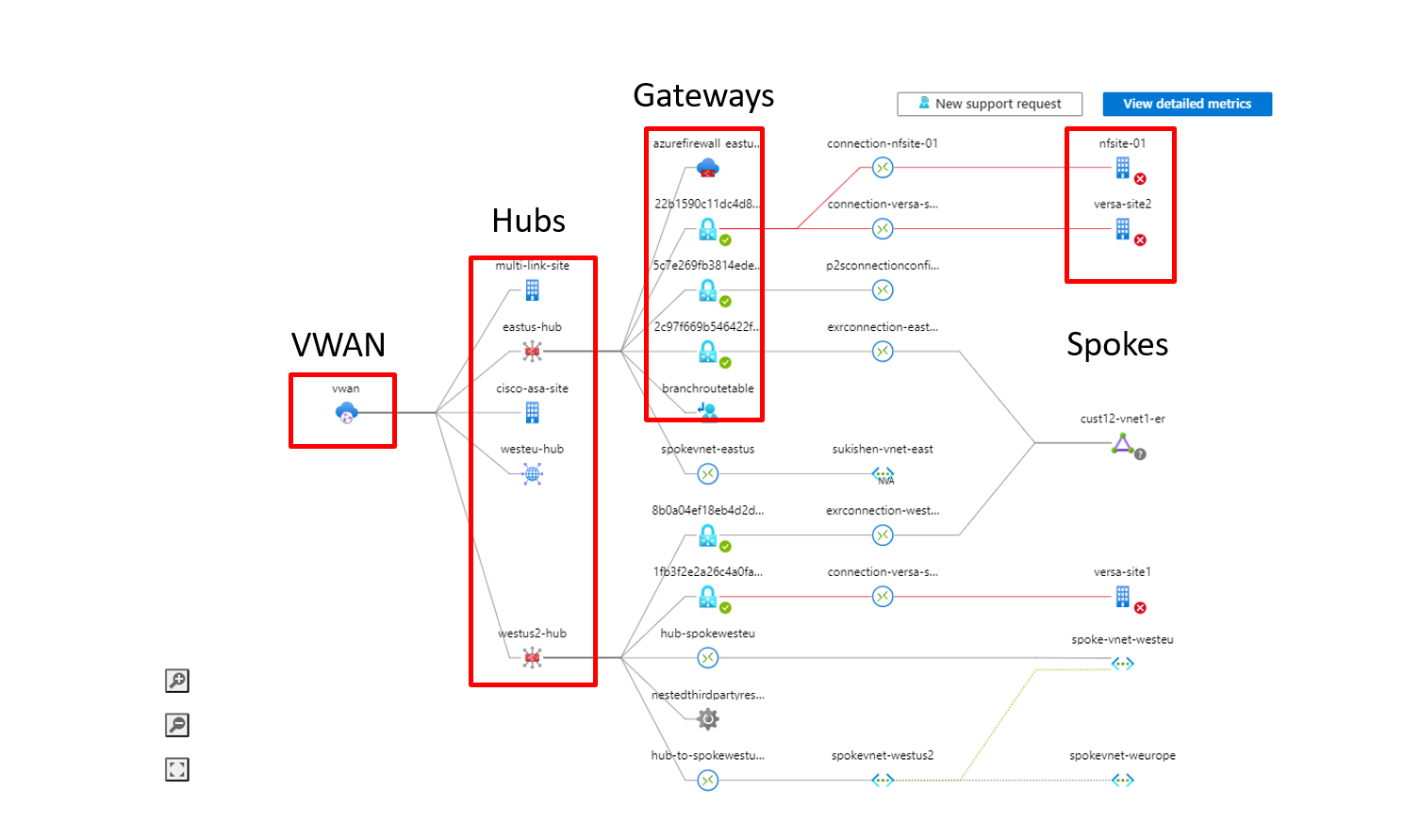

Рис. 3. Представление "Зависимость" для Виртуальной глобальной сети
На карте представления Зависимость в виде вершин связного графа отображаются следующие ресурсы.
- Концентраторы Виртуальной глобальной сети в разных регионах Azure.
- Периферийные виртуальные сети, напрямую подключенные к концентратору.
- Сайты ветвей VPN и Azure ExpressRoute и пользователи P2S, подключенные к каждому концентратору через соответствующие каналы ExpressRoute, S2S и P2S, и шлюзы виртуальной сети.
- Брандмауэры Azure (в том числе сторонние прокси-серверы с брандмауэром), развернутые в концентраторе (защищенном концентраторе).
- Сторонние виртуальные сетевые модули, развернутые в периферийных виртуальных сетях.
На карте зависимостей также отображаются косвенно подключенные виртуальные сети (виртуальные сети, объединенные в одноранговую сеть с периферийными сетями Виртуальной глобальной сети).
На карте зависимостей можно легко переходить к параметрам конфигурации отдельных ресурсов. Например, можно навести указатель мыши на ресурс концентратора, чтобы просмотреть основную конфигурацию ресурса, например регион и префикс концентратора. Щелкните правой кнопкой мыши, чтобы открыть страницу портал Azure для ресурса концентратора.
Рис. 4. Переход к сведениям о ресурсах
С помощью панели поиска и фильтра в представлении Зависимость легко найти нужные сведения на графе. Различные фильтры помогают сузить область поиска до определенного пути и состояния.
Рис. 5. Поиск и фильтрация
Подробные метрики
Вы можете выбрать Просмотреть подробные метрики, чтобы открыть страницу Метрики с подробными данными. Страница Метрики — это панель мониторинга, на которой предварительно настроены отдельные вкладки. Эти вкладки предоставляют аналитические сведения о емкости ресурсов, производительности и использовании Виртуальная глобальная сеть на уровне Виртуальной глобальной сети и концентратора, а также на уровне отдельных подключений.

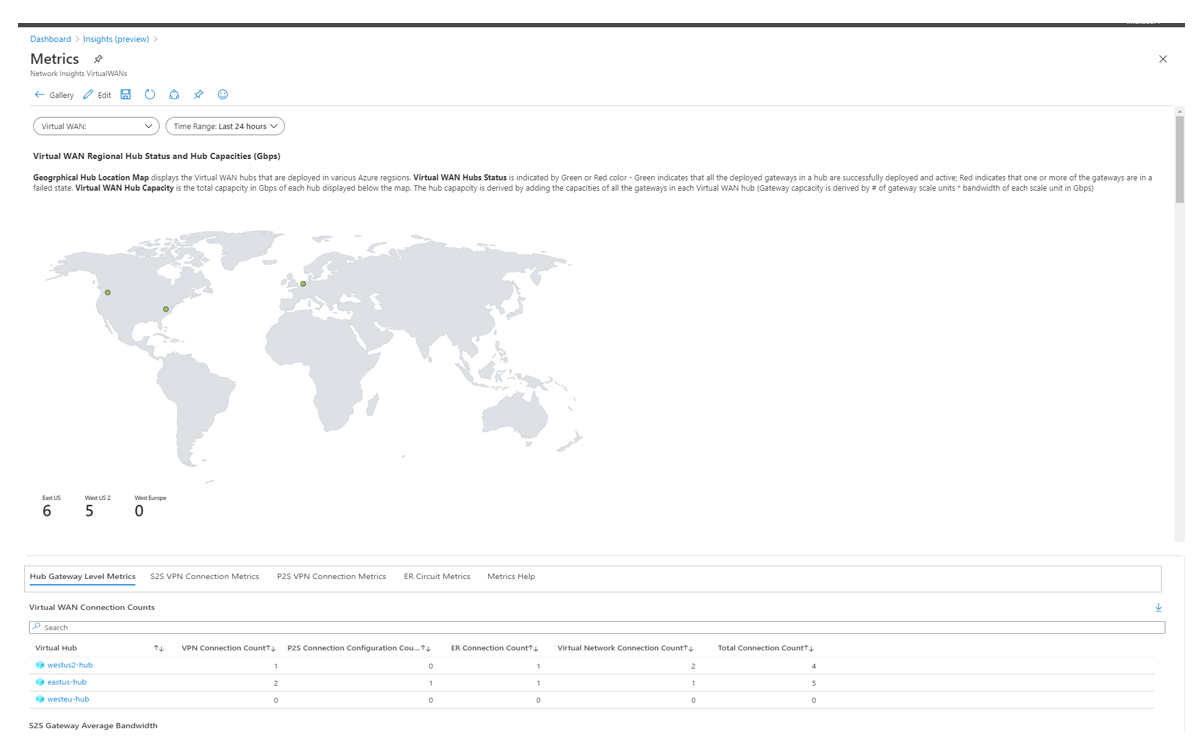

Рис. 6. Панель мониторинга "Метрики" с подробными данными
Дальнейшие действия
- Подробные сведения см. в статье Метрики в Azure Monitor.
- Полное описание всех метрик Виртуальной глобальной сети см. в статье Мониторинг Виртуальной глобальной сети Azure.
- Дополнительные сведения о мониторинге Виртуальной глобальной сети Azure см. в статье Мониторинг Виртуальной глобальной сети Azure
