Создание панелей мониторинга данных Log Analytics и предоставление общего доступа к ним
Панели мониторинга Log Analytics могут визуализировать все сохраненные запросы журнала. Визуализации позволяют находить, сопоставлять и совместно использовать ит-данные в организации. В этом руководстве описывается создание запроса журнала, который будет использоваться для поддержки общей панели мониторинга, к которой можно получить доступ группе поддержки ИТ-операций. Узнайте следующие темы:
- Создайте общую панель мониторинга в портал Azure.
- Визуализация запроса журнала производительности.
- Добавьте запрос журнала на общую панель мониторинга.
- Настройка плитки на общей панели мониторинга.
Для выполнения примера в этом руководстве требуется виртуальная машина , подключенная к рабочей области Log Analytics.
Войдите на портал Azure
Войдите на портал Azure.
Создание общей панели мониторинга

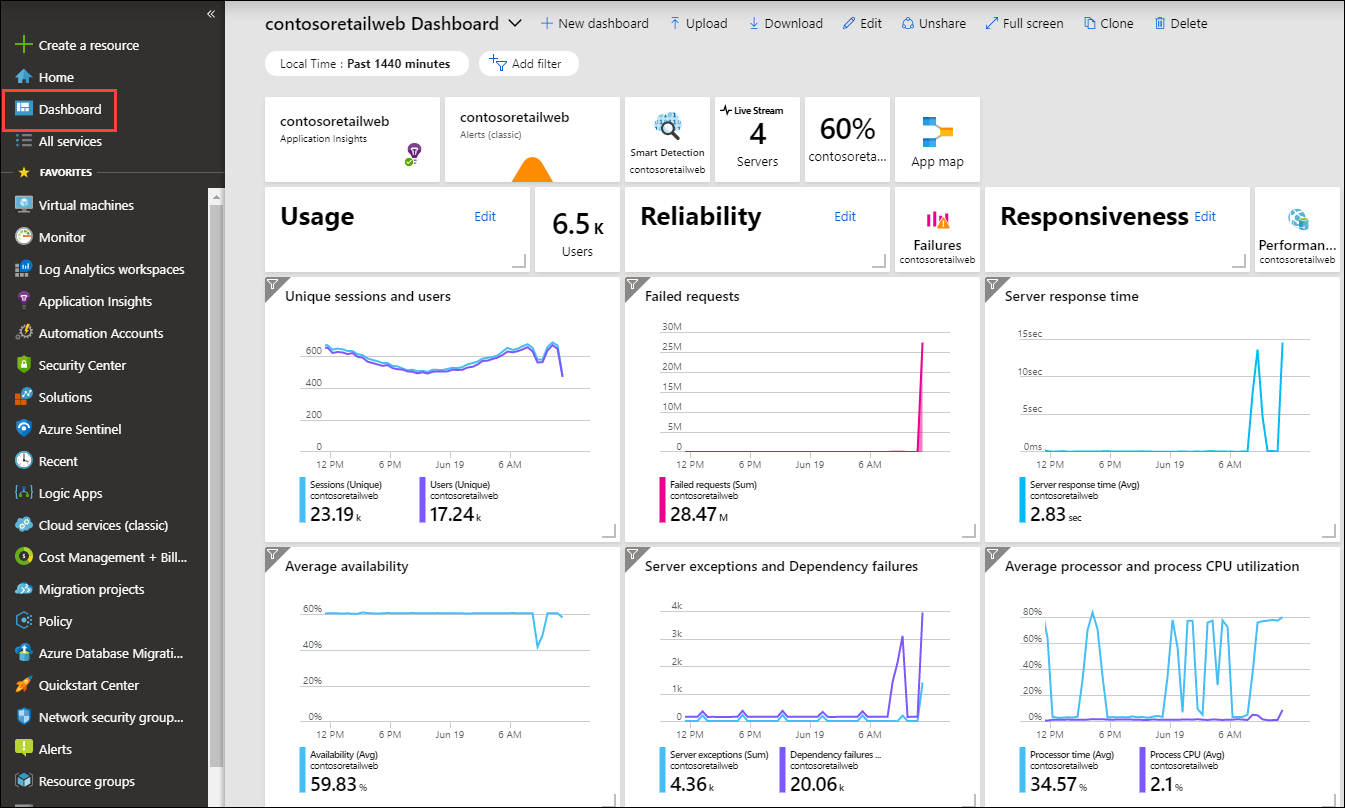

Выберите Панель мониторинга, чтобы открыть панель мониторинга по умолчанию. Панель мониторинга будет выглядеть по-другому из следующего примера.
Здесь вы можете объединить операционные данные, наиболее важные для ИТ-отдела всех ресурсов Azure, включая данные телеметрии из Azure Log Analytics. Прежде чем визуализировать запрос к журналу, сначала создадим панель мониторинга и поделиться ею. Затем можно сосредоточиться на примере запроса к журналу производительности, который будет визуализирован в виде графика, и добавить его на панель мониторинга.
Примечание.
Следующие типы диаграмм поддерживаются на панелях мониторинга Azure с помощью запросов журналов:
areachartcolumnchartpiechart(будет отображаться на панели мониторинга в виде кольцевой панели)scattercharttimechart
Чтобы создать панель мониторинга, выберите "Создать панель мониторинга".
Это действие создает новую, пустую, частную панель мониторинга. Откроется режим настройки, в котором можно назначить панель мониторинга и добавить или изменить порядок плиток. Измените имя панели мониторинга и укажите пример панели мониторинга для этого руководства. Затем нажмите кнопку "Готово" для настройки.
При создании панели мониторинга она является частной по умолчанию, поэтому вы единственный человек, который его может видеть. Чтобы сделать его видимым для других, выберите "Поделиться".
Выберите подписку и группу ресурсов для публикации панели мониторинга. Для удобства вы направляетесь к шаблону, в котором вы помещаете панели мониторинга в группу ресурсов, называемую панелями мониторинга. Проверьте выбранную подписку и нажмите кнопку "Опубликовать". Доступ к информации, отображаемой на панели мониторинга, контролируется с помощью управления доступом на основе ролей Azure.
Визуализация запросов к журналу
Log Analytics представляет собой специализированный портал, предназначенный для работы с запросами к журналам и их результатами. Функции включают возможность редактирования запроса на нескольких строках и выборочного выполнения кода. Log Analytics также использует контекстно-чувствительные IntelliSense и Smart Analytics.
В этом руководстве вы будете использовать Log Analytics для создания представления производительности в графической форме и сохранения его для будущего запроса. Затем вы закрепите его на общей панели мониторинга, созданной ранее.

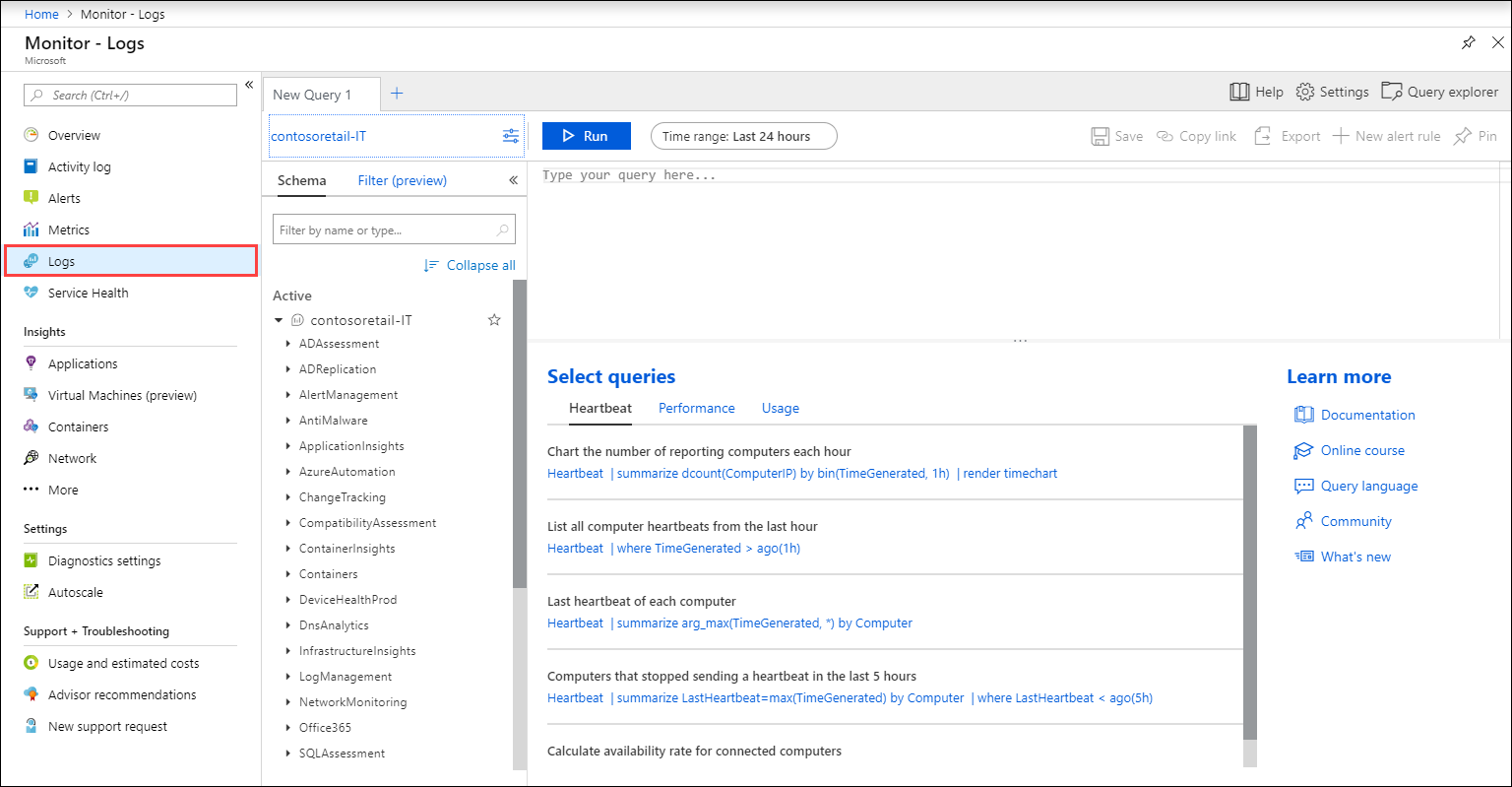

Откройте Log Analytics, выбрав журналы в меню Azure Monitor. Она начинается с нового пустого запроса.
Введите следующий запрос, чтобы вернуть записи об использовании процессора для компьютеров Windows и Linux. Записи группируются Computer и TimeGenerated отображаются в визуальной диаграмме. Выберите "Выполнить" , чтобы запустить запрос и просмотреть полученную диаграмму.
Perf
| where CounterName == "% Processor Time" and ObjectName == "Processor" and InstanceName == "_Total"
| summarize AggregatedValue = avg(CounterValue) by bin(TimeGenerated, 1hr), Computer
| render timechart

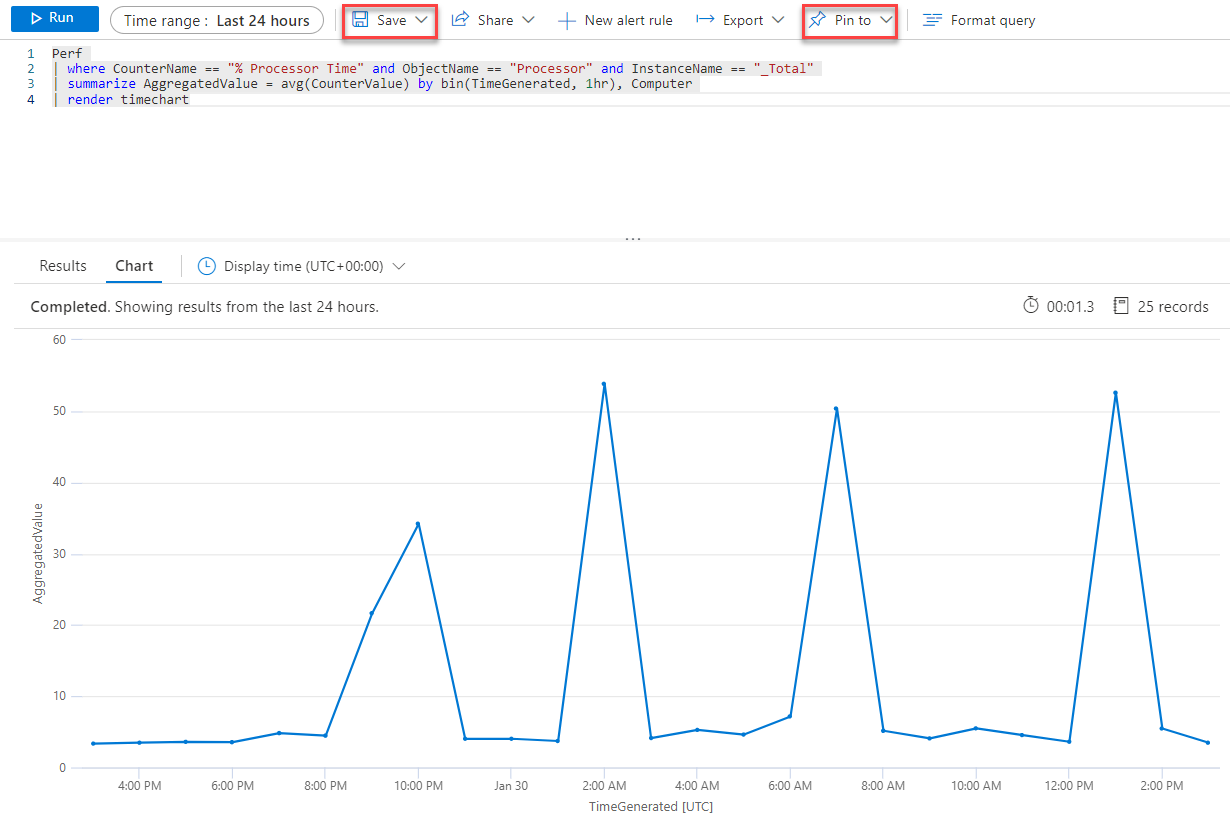

Сохраните запрос, нажав кнопку "Сохранить".
На панели управления "Сохранить запрос" укажите имя, например виртуальные машины Azure — использование процессора и категорию, например панели мониторинга. Выберите Сохранить. Таким образом можно создать библиотеку общих запросов, которую можно использовать и редактировать. Наконец, закрепите этот запрос на общую панель мониторинга, созданную ранее. Нажмите кнопку "Закрепить на панели мониторинга " в правом верхнем углу страницы и выберите имя панели мониторинга.

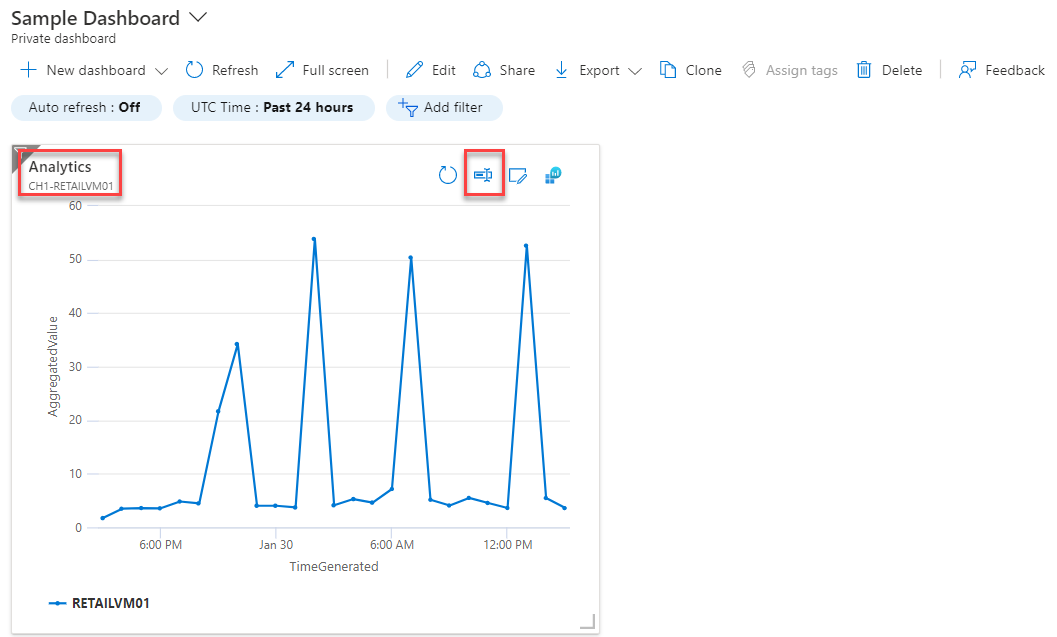

Теперь, когда у нас есть запрос, закрепленный на панели мониторинга, вы заметите, что он имеет универсальный заголовок и комментарий под ним.

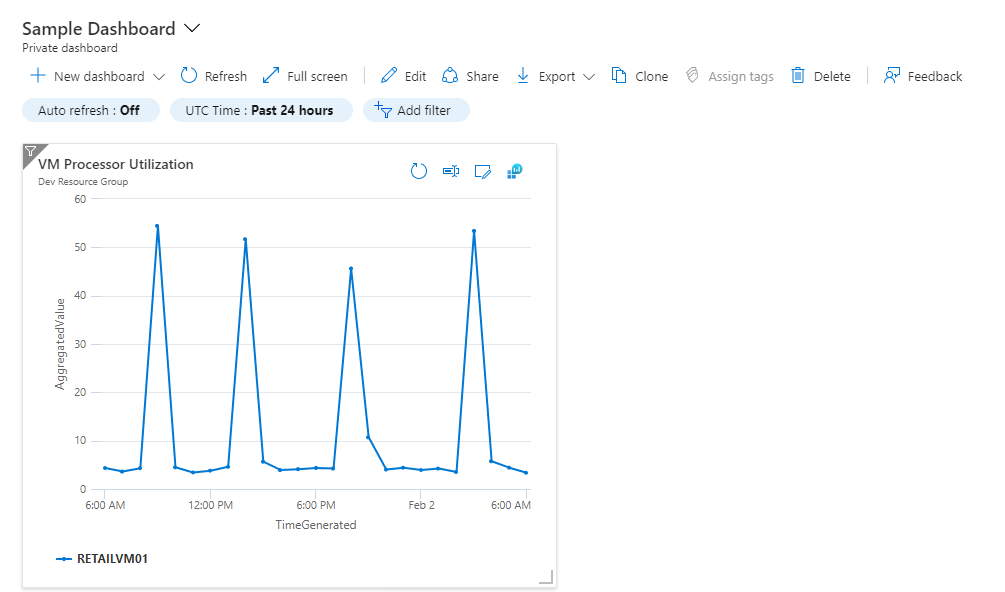

Переименуйте запрос с понятным именем, который можно легко понять всем, кто его просматривает. Выберите "Изменить ", чтобы настроить заголовок и подзаголовок плитки, а затем нажмите кнопку "Обновить". Появится баннер, который запрашивает публикацию изменений или отмены. Нажмите кнопку "Сохранить копию".
Следующие шаги
В этом учебнике вы узнали, как создать панель мониторинга на портале Azure и добавить к ней запрос к журналам. Перейдите по этой ссылке, чтобы просмотреть готовые примеры скриптов Log Analytics.
