Технические схемы для SharePoint Server

ОБЛАСТЬ ПРИМЕНЕНИЯ:2013 2016 2019 Subscription Edition SharePoint в Microsoft 365

Эти ресурсы доступны в формате Visio (VSDX-файлы) или в формате PDF. Для просмотра таких файлов может потребоваться дополнительное ПО, с общими сведениями о котором можно ознакомиться ниже.

Тип файла	Программное обеспечение
.vsdx	Visio 2016 или бесплатное средство просмотра Visio. Если используется средство просмотра Visio, щелкните правой кнопкой мыши ссылку на VSD-файл, выберите Сохранить объект как, а затем сохраните и откройте этот файл на своем компьютере.
PDF	Любое средство просмотра PDF, например Adobe Reader

Узнайте о иллюстрациях Microsoft Cloud для ИТ-архитекторов для SharePoint в Microsoft 365.

Архитектурные модели Microsoft SharePoint Server 2016

На этом плакате описаны локальные конфигурации SharePoint, Microsoft Azure и SharePoint Server 2016, о которые должны знать разработчики бизнес-решений и архитекторы решений.

Image	Элемент	Описание
формате PDF PDF	Visio	На этом плакате описываются четыре архитектурные модели: SharePoint (SaaS) — использование SharePoint с помощью модели подписки SaaS (программное обеспечение как услуга). Гибридная конфигурация SharePoint. Перемещайте сайты и приложения SharePoint в облако тогда, когда вам удобно. SharePoint в Azure (IaaS) — вы расширяете локальную среду в Microsoft Azure и развертываете там серверы SharePoint 2016. (Этот элемент рекомендуется использовать для сред с высоким уровнем доступности, аварийного восстановления и разработки и тестирования.) Локальная среда SharePoint . Вы планируете, развертываете, обслуживаете и настраиваете среду SharePoint в центре обработки данных, который вы обслуживаете.

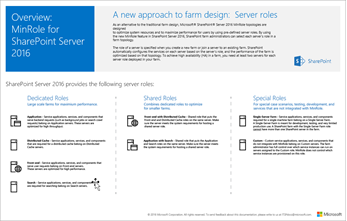

Microsoft SharePoint Server 2016 и 2019 MinRole Topology

На этом плакате показаны рекомендуемые топологии MinRole в локальной среде SharePoint.

Image	Элемент	Описание
PDF	Visio	На этом плакате показаны различные рекомендуемые топологии MinRole, которые можно развернуть в средах SharePoint Server 2016 и 2019. На нем также показаны службы, связанные с каждой ролью.

Базы данных SharePoint Server 2016 и 2019

На этом плакате показаны базы данных, поддерживающие SharePoint Server 2016 и 2019.

Image	Элемент	Описание
PDF	Visio	Этот плакат представляет собой краткое руководство по базам данных, которые поддерживают SharePoint Server 2016 и 2019. По каждой базе данных приведены следующие сведения: Размер Рекомендации по масштабированию Особенности ввода-вывода Требования На первой странице приведены сведения о системных базах данных SharePoint и приложениях служб с несколькими базами данных. На второй странице представлены сведения о приложениях служб с одной базой данных. Дополнительные сведения о базах данных SharePoint Server 2016 и 2019 см. в статье Типы и описания баз данных в SharePoint Server.

Поиск в SharePoint Server 2016 и 2019

На этих плакатах описаны архитектуры поиска в SharePoint Server 2016 и 2019.

Image	Элемент	Описание
Архитектура поиска для SharePoint Server 2016 и 2019 PDF	Visio	На этом плакате представлен обзор архитектуры поиска в SharePoint Server 2016 и 2019. В нем описываются компоненты и базы данных поиска в архитектуре поиска, а также взаимодействие этих компонентов поиска и баз данных. Кроме того, приводится пример фермы поиска средних размеров.
Архитектуры корпоративного поиска для SharePoint Server 2016 и 2019 PDF	Visio	На этом плакате представлен обзор архитектуры корпоративного поиска в SharePoint Server 2016 и 2019. Здесь приведены примеры малых, средних и больших ферм поиска в корпоративной среде. Кроме того, указаны аспекты масштабирования и требования к оборудованию.
Архитектуры поиска сайтов в Интернете для SharePoint Server 2016 и 2019 PDF	Visio	На этом плакате представлен обзор архитектуры поиска веб-сайтов в SharePoint Server 2016 и 2019. Здесь также приведены примеры архитектуры поиска для фермы поиска средних размеров. Кроме того, приводятся рекомендации по производительности и требования к оборудованию.
