Замена аппаратного компонента на узле единицы масштабирования Azure Stack Hub

В этой статье описывается общий процесс замены аппаратных компонентов, которые не поддерживают горячую замену. Конкретные шаги по замене зависят от вашего поставщика оборудования оригинального производителя (OEM). Для получения подробных шагов, относящихся к интегрированной системе Azure Stack Hub, обратитесь к документации поставщика по заменяемым в полевых условиях узлам (FRU).

Осторожность

Выравнивание встроенного ПО критически важно для успешного выполнения операции, описанной в этой статье. Пропуск этого шага может привести к нестабильности системы, снижению производительности, угрозам безопасности или помешать автоматизации Azure Stack Hub развернуть операционную систему. Всегда обратитесь к документации партнера по оборудованию при замене оборудования, чтобы убедиться, что примененное встроенное ПО соответствует версии OEM, отображаемой на портале администрирования Azure Stack Hub.

Предупреждение

Azure Stack Hub требует, чтобы конфигурация всех серверов в решении была одной и той же конфигурацией, в том числе цП (модель, ядра), количество памяти, скорость сетевого адаптера и скорость связи, а также устройства хранения. Azure Stack Hub не поддерживает изменение моделей ЦП во время замены оборудования или при добавлении узла единицы масштабирования. Для изменения процессора, например, его обновления, потребуются одинаковые процессоры в каждом узле блока масштабирования и повторное развертывание Azure Stack Hub.

Партнер по оборудованию Область URL-адрес
Cisco Все руководство по работе интегрированной системы Cisco для Microsoft Azure Stack Hub

Заметки о выпуске для Интегрированной Системы Cisco для Microsoft Azure Stack Hub
Dell EMC Все Cloud для Microsoft Azure Stack Hub 14G (требуется учетная запись и вход)

Cloud для Microsoft Azure Stack Hub 13G (требуется учетная запись и вход)
Фудзицу ЯПОНИЯ Служба поддержки Fujitsu для управляемых услуг (требуется учетная запись и вход)
EMEA Fujitsu поддерживает ИТ-продукты и системы
Европейский Союз Fujitsu MySupport (требуется учетная запись и вход)
HPE Все HPE ProLiant для Microsoft Azure Stack Hub
Lenovo Все Лучшие рецепты ThinkAgile SXM
Wortmann OEM/пакет встроенного ПО
документация terra по Azure Stack Hub (включая FRU)

Компоненты, не допускающие горячую замену, включают следующие элементы:

  • ЦП (должен иметь одинаковый тип (модель, ядра)*
  • Память*
  • Контроллер управления материнской платой (BMC)/видеоадаптер
  • Контроллер диска/адаптер шины хоста (HBA)/системная плата (backplane)
  • Сетевой адаптер (NIC)
  • Единица обработки графики (GPU)
  • Диск операционной системы*
  • Диски данных (диски, не поддерживающие горячую замену, например вставные карты PCI-e)*

*Эти компоненты могут поддерживать горячую замену, но могут отличаться в зависимости от реализации поставщика. Подробные инструкции см. в документации по замене компонентов (FRU) вашего OEM-поставщика.

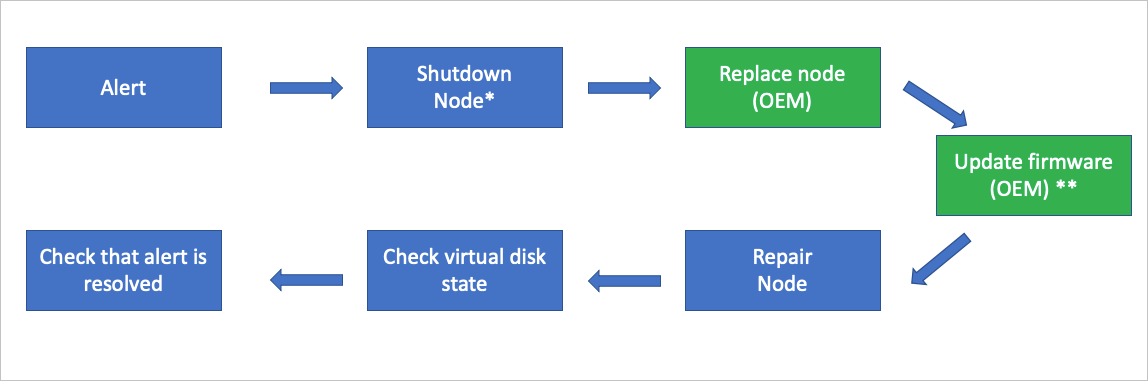

На приведенной ниже блок-схеме показан общий процесс FRU для замены аппаратного компонента, неподдерживающего горячую замену.

схема потока с потоком замены компонентов

  • Это действие может не потребоваться на основе физического состояния оборудования.

** Будет ли ваш поставщик оборудования OEM выполнять замену компонентов и обновлять встроенное ПО, может варьироваться в зависимости от вашего контракта поддержки.

Просмотр сведений об оповещении

Система работоспособности и мониторинга Azure Stack Hub отслеживает работоспособность сетевых адаптеров и дисковых накопителей данных, контролируемых Storage Spaces Direct. Он не отслеживает другие компоненты оборудования. Для всех остальных компонентов оборудования оповещения создаются в решении мониторинга оборудования для конкретного поставщика, работающем на узле жизненного цикла оборудования.

Процесс замены компонентов

Ниже приведены общие сведения о процессе замены компонентов. Не следуйте этим инструкциям без обращения к документации FRU, предоставленной OEM.

  1. Используйте действие "Завершение работы", чтобы аккуратно завершить работу узла единицы масштабирования. Это действие может не потребоваться на основе физического состояния оборудования.

  2. В маловероятном случае, если действие завершения работы завершится сбоем, используйте действие очистки, чтобы поместить узел единицы масштабирования в режим обслуживания. Это действие может не потребоваться на основе физического состояния оборудования.

    Заметка

    В любом случае, только на одном узле можно отключить функции и выключить питание одновременно, не нарушая работу Storage Spaces Direct (S2D).

  3. После того как узел единицы масштабирования находится в режиме обслуживания, используйте действие Power off. Это действие может не потребоваться на основе физического состояния оборудования.

    Заметка

    В маловероятном случае, если действие выключения питания не работает, используйте веб-интерфейс контроллера управления основной платы (BMC).

  4. Замените поврежденный аппаратный компонент. Может ли ваш поставщик оборудования OEM заменить компонент, зависит от условий вашего контракта на поддержку.

  5. Обновите встроенное ПО. Следуйте процессу обновления встроенного ПО для конкретного поставщика с помощью узла жизненного цикла оборудования, чтобы убедиться, что замененный аппаратный компонент применяет утвержденный уровень встроенного ПО. Выполняет ли ваш поставщик оборудования OEM этот шаг, зависит от вашего контракта на поддержку.

  6. Используйте действие восстановления, чтобы вернуть узел единицы масштабирования на своё место в этой единице.

  7. Используйте привилегированную конечную точку, чтобы проверить состояние восстановления виртуального диска. При использовании новых дисков данных задание полного восстановления хранилища может занять несколько часов в зависимости от нагрузки системы и потребленного места.

  8. После завершения действия восстановления убедитесь, что все активные оповещения были автоматически закрыты.
