Доступ к интерфейсу iDRAC через прямое USB-подключение

Прямая функция iDRAC позволяет напрямую подключить ноутбук к USB-порту iDRAC. Эта функция позволяет напрямую взаимодействовать с интерфейсами iDRAC, такими как веб-интерфейс, RACADM и WSMan для расширенного управления серверами и обслуживания.

Чтобы получить доступ к интерфейсу iDRAC через USB-порт, сделайте следующее из ноутбука.

Шаги

  1. С ноутбука отключите любые беспроводные сети и отсоедините от других проводных соединений.

  2. Подключите микро USB-кабель с ноутбука к порту iDRAC Direct, расположенному на передней части сервера. См. элемент 4 на схеме.

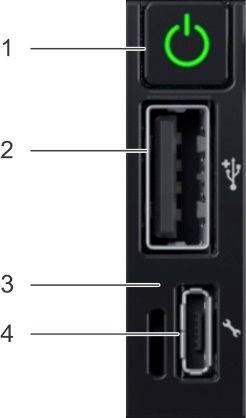

    диаграмма с кнопкой питания, портами U B и micro U S B.

  3. Подождите, пока ноутбук получит IP-адрес 169.254.0.4.

    Для получения IP-адресов может потребоваться несколько секунд. IDRAC получает IP-адрес 169.254.0.3.

  4. Подключитесь к веб-интерфейсу iDRAC.

    Чтобы получить доступ к веб-интерфейсу iDRAC, откройте браузер и перейдите к версии 169.254.0.3.

  5. Выполните необходимые действия.

    Примечание.

    Когда iDRAC использует USB-порт, который является элементом 3 на схеме выше, светодиодный индикатор мигает, указывающий действие. Частота мигания составляет четыре в секунду.

  6. Отключите микро USB-кабель.

    Завершив необходимые действия, отключите USB-кабель от системы. Светодиодный индикатор отключается.
