Ознакомьтесь со следующими разделами, прежде чем удалить старый нагреватель и установить новый нагреватель.
Распаковка и инвентаризация нагревателя
Ruggedized 1U Heater – V2 («нагреватель») обычно поставляется как предварительно установленный подкомпонент системы Ruggedized Cloud Appliance. При отправке отдельно обогреватель поставляется в стандартной коммерческой коробке с защитным упаковочным материалом.
Тщательно удалите нагреватель из коробки доставки. Обогреватель при упаковке в коробку для доставки имеет все ключевые компоненты, установленные в корпус. Нагреватель обычно является частью транспортировочного контейнера и интегрирован с целой группой устройств в транспортировочном контейнере. Сохраните транспортировочную коробку и упаковочные материалы на случай, если потребуется повторно отправить обогреватель в будущем. Хотя тепловая система надежна, убедитесь, что единица правильно упакована для отправки.
Выполните проверку инвентаризации, чтобы убедиться, что все учитывается. Для несоответствий обратитесь в корпорацию Майкрософт.
Планирование установки нагревателя
Прежде чем приступить к установке, убедитесь, что вы знакомы с требованиями к конфигурации блока нагревателя. Прежде чем начать установку, выполните следующие действия.
Подготовьте транспортировочный ящик для установки нагревателя.
Убедитесь, что у вас есть все необходимые винты и мойщики для установки нагревателя:
Четыре черных винта 10-32 x 7/8 с четырьмя пружинными шайбами и четырьмя плоскими шайбами
Четыре серебристых винта 10-32 x 5/8 с четырьмя пружинными шайбами и четырьмя плоскими шайбами
Убедитесь, что кабели или шнуры не находятся на пути установки.
Заметки о установке нагревателя
Нагреватель устанавливается в транспортный кейс, способный вмещать блок.
Удалите крышки транспортировочного футляра и любые упаковочные крышки во время работы нагревателя.
Убедитесь, что в передней и задней части нагревателя есть минимальный разрыв в шесть дюймов, чтобы обеспечить правильный воздушный поток вокруг единицы.
Установите нагреватель на стойку в транзитном корпусе.
Установите нагреватель в 19-дюймовую стойку в транспортном контейнере. Для управления весом устройства во время установки используйте двух или более человек.
Установите любые другие необходимые компоненты, такие как камеры-коллекторы, кабели или скобки.
Примечание.
Убедитесь, что выход сокета установлен рядом с оборудованием и легкодоступен.
Удаление нагревателя

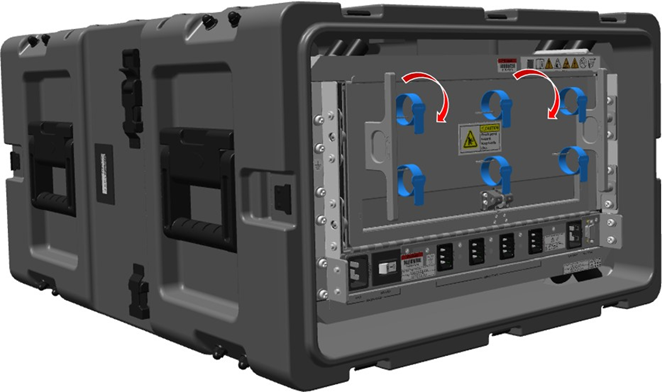

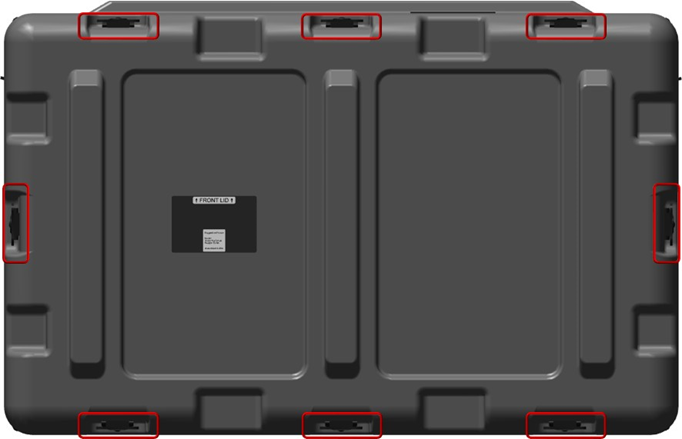

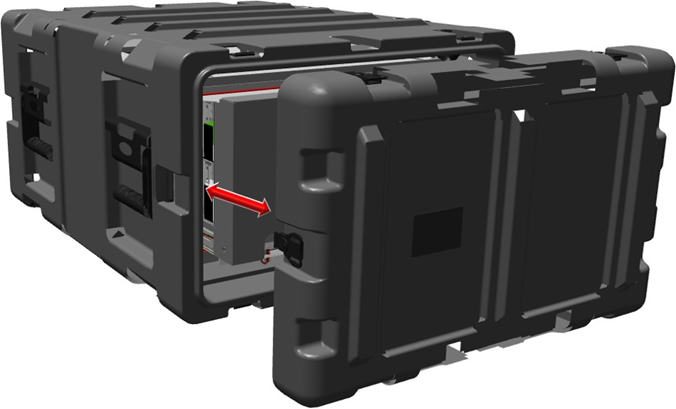

Начиная с передней крышки модуля, поверните восемь защёлок крышки против часовой стрелки, чтобы освободить крышку от модуля. Удерживайте или зафиксируйте крышку, пока освобождаете все восемь блокировок.
Снимите крышку модуля.
Повторите шаги 1 и 2, чтобы снять крышку задней части корпуса. Теперь вы можете получить доступ к компонентам внутри pod.

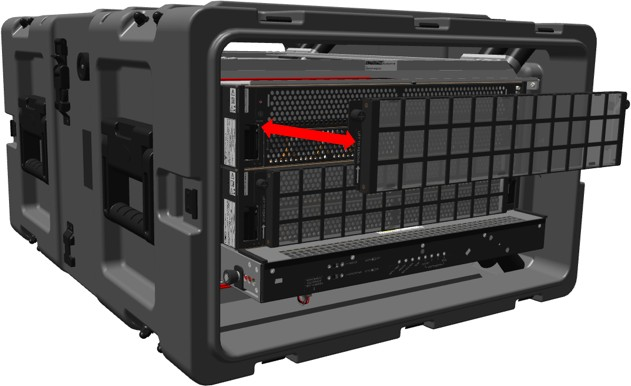

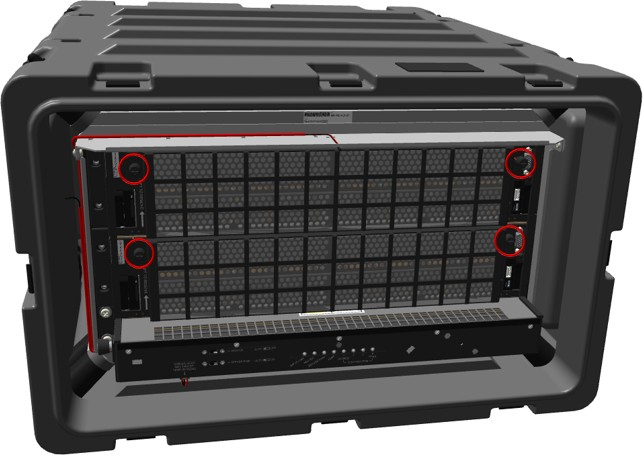

Полностью ослабьте винты, а затем извлеките сборку фильтра от сервера, как показано на следующих рисунках.

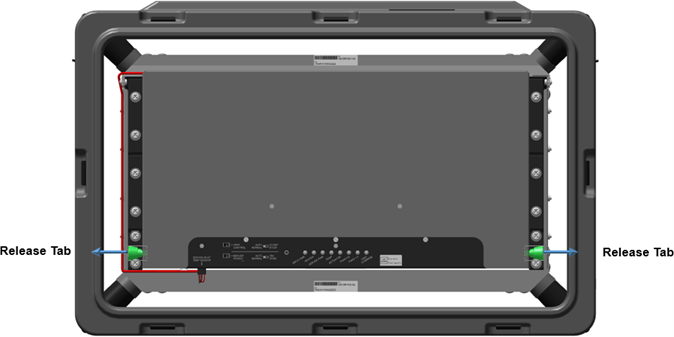

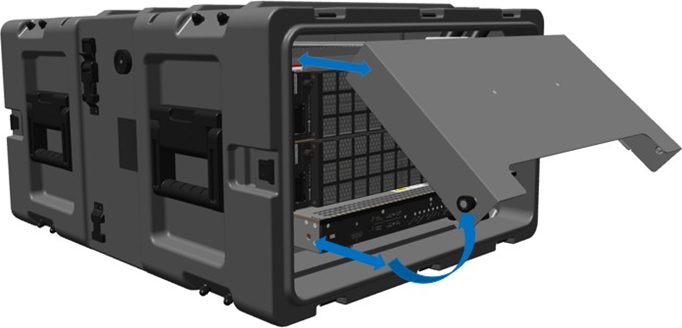

Вытащите упоры от укрепленного 1U Heater - V2, пока крышка не освободится, затем переместите крышку наружу из стойки шасси в модуле.
Когда нижняя часть пленума очищает базу, вытащить наружу примерно до сорока градусов. Угол позволяет перемещать верхнюю часть воздуховода к серверу или коммутаторам, а затем вверх и в сторону, прежде чем извлечь воздуховод из модуля.

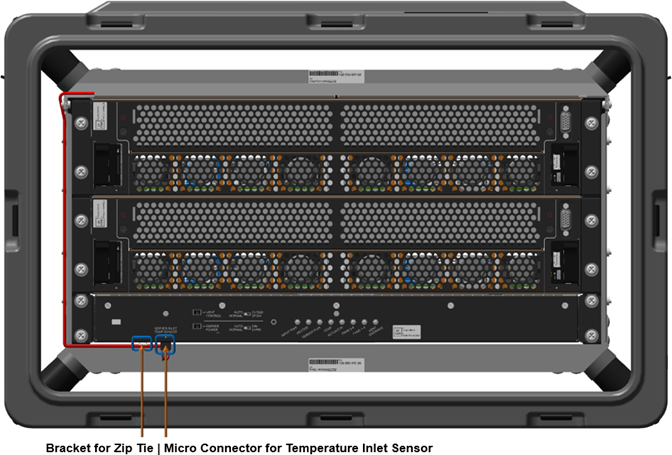

В передней части корпуса удалите стяжку из-под Ruggedized 1U Heater - V2. При необходимости используйте бокорезы.
Сожмите переднюю защелку микроконнектора большим и указательным пальцами и потяните вниз, пока соединение не освободится от нижней части нагревателя. Переместите кабель из пути нагревателя.

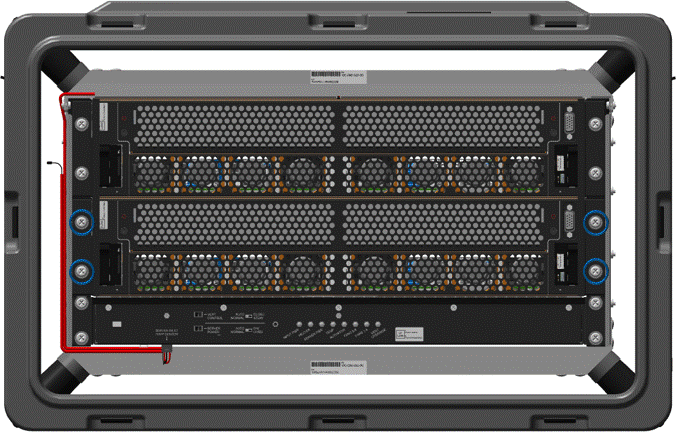

На передней стороне корпуса удалите четыре 10-32 винта, стопорные шайбы и плоские шайбы с сервера управления или узлового сервера нижнего уровня.

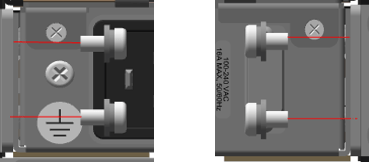

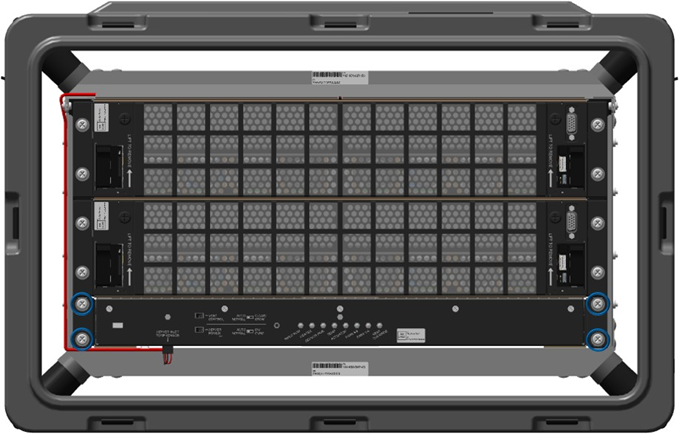

На передней части корпуса удалите четыре винта 10-32, стопорные шайбы и плоские шайбы с нагревателя.
Размотайте кабели Ethernet с заднего отсека, после чего удалите любой кабель, подключенный к серверу управления или серверу узла нижнего уровня масштабирования.

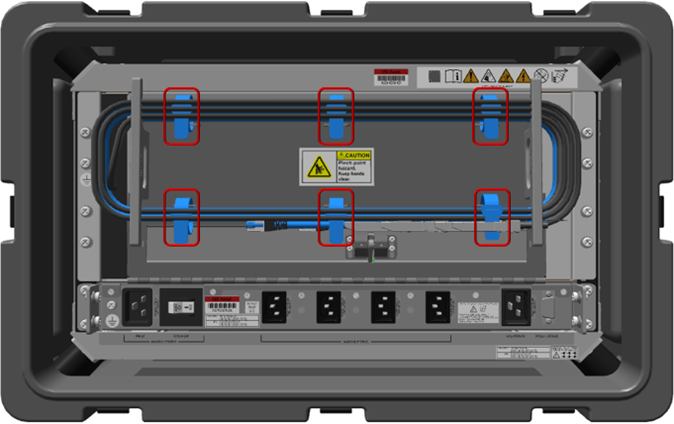

На задней части корпуса ослабьте шесть ремней на липучках и вытащите кабели из-под липучек.
На задней стороне корпуса, после того как липучка будет ослаблена, удалите кабели из-под креплений для укладки кабелей.

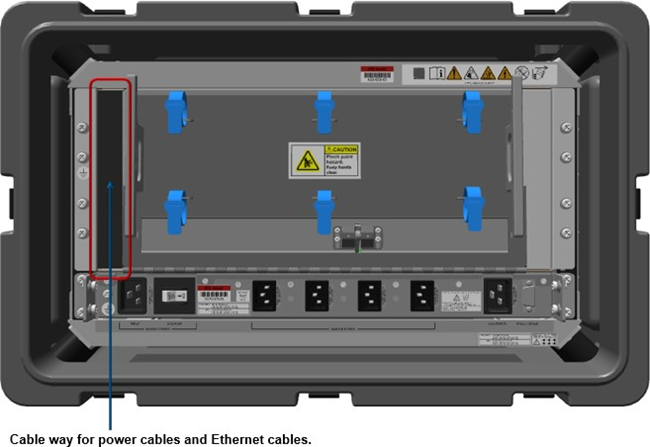

Разрешите всем кабелям располагаться свободно на расстоянии от пленума. Висящие кабели не показаны на следующем рисунке.

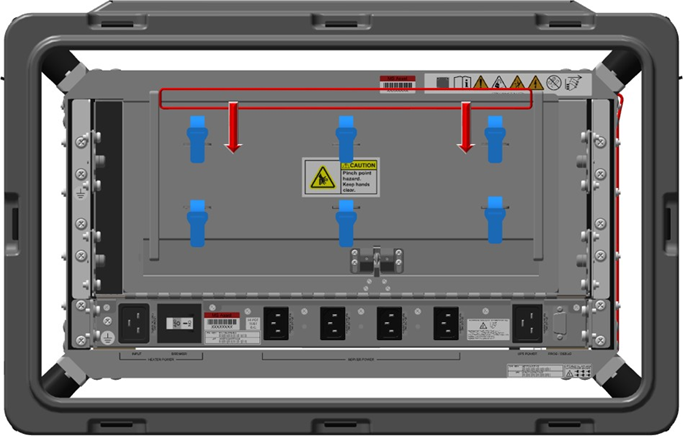

В задней части корпуса быстро опустите дверь пленума, используя верхнюю кромку двери пленума. Дверь воздухораспределительной камеры должна быть отключена от механизма соединения, позволяя двери свободно висеть.
Потяните пленум вниз, если тяга все еще присоединена.

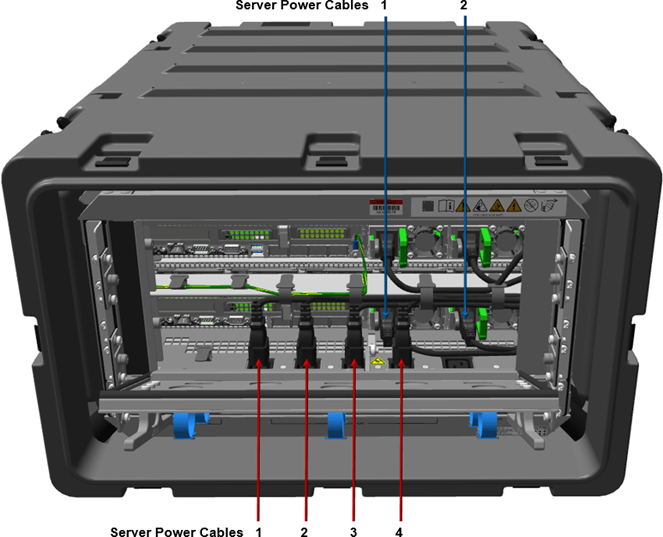

На задней части корпуса отключите кабели питания сервера от усиленного 1U Heater - V2 и позвольте им свободно висеть.
Отсоедините кабели питания от сервера и дайте им свободно повиснуть.

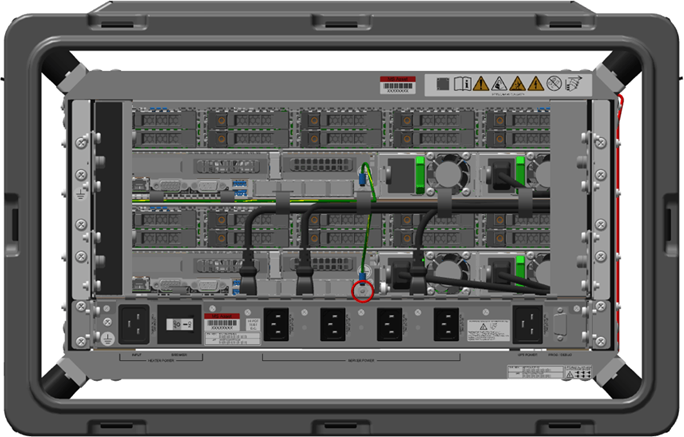

В задней части корпуса удалите нижний серверный кабель заземления.
Поместите электростатический разрядобезопасный мешок или пену над нагревателем.

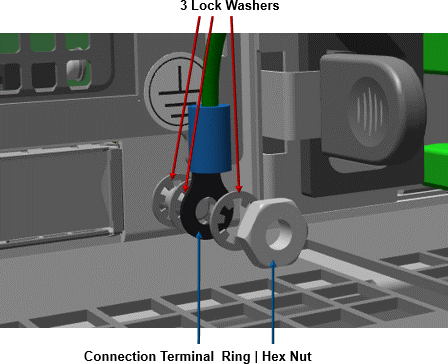

В следующем порядке удалите с сервера:
шестигранная гайка
стиральная машина
Соединительное кольцо терминала
две стиральные машины
Поместите шестигранную гайку и шайбы обратно на заземляющий штырь или в безопасное место для последующей установки.

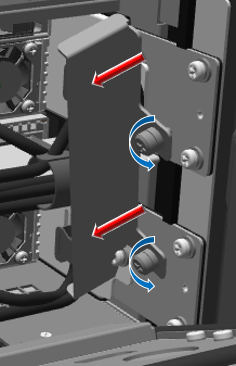

На задней части корпуса полностью ослабьте два несъемных винта, которые удерживают правую заглушку.
Потяните правую заполнительную скобу к центру корпуса, чтобы удалить её.

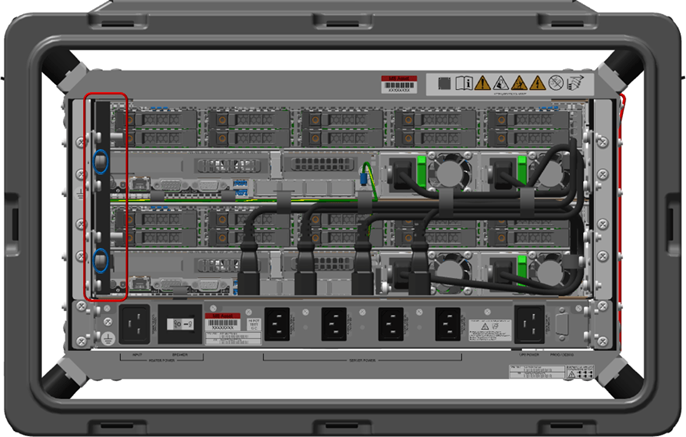

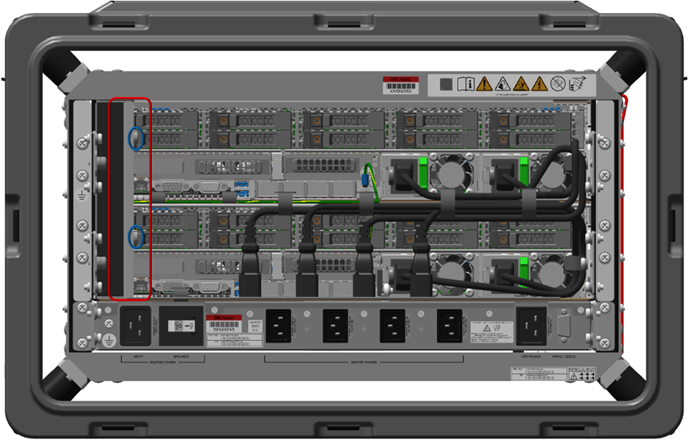

В задней части корпуса полностью ослабьте два винта с фиксатором, которые удерживают левую кабельную скобку на месте.
Потяните левый кабельный кронштейн к центру корпуса для её удаления.
Поместите скобки в надежное место для последующего использования.

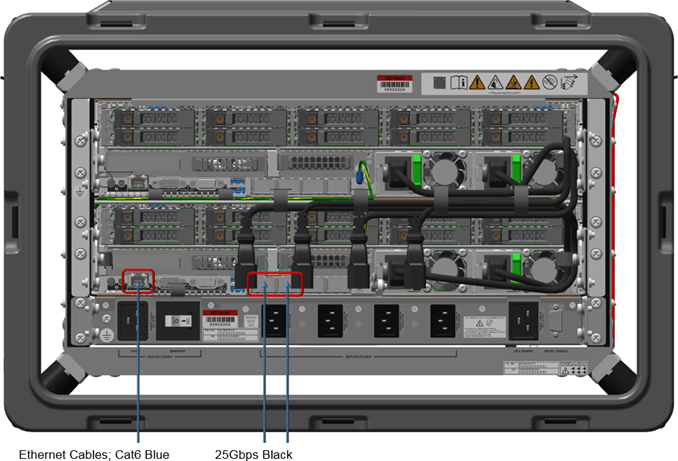

На задней стороне корпуса удалите один синий кабель Ethernet Cat 6 и два черных кабеля Ethernet 25 Гбит/с с сервера узла управления или узла нижнего масштабирования.
Поместите кабели в безопасное расположение для переустановки.

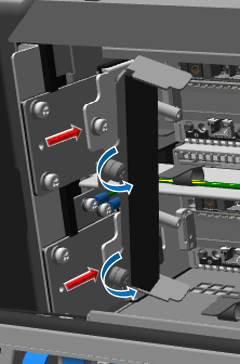

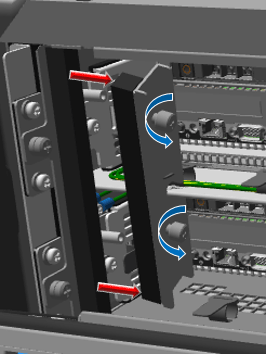

На задней стороне корпуса полностью ослабьте два винта с фиксатором, удерживающие левую внутреннюю кабельную скобку на месте.
Потяните внутренний левый кронштейн кабельного канала к центру корпуса, чтобы удалить его.
В задней части корпуса отвинтите шесть винтов петли с верхней части нагревателя, оставляя дверь и шпильку вместе как единое целое.
Поместите скобу и винты в надежное место для переустановки.

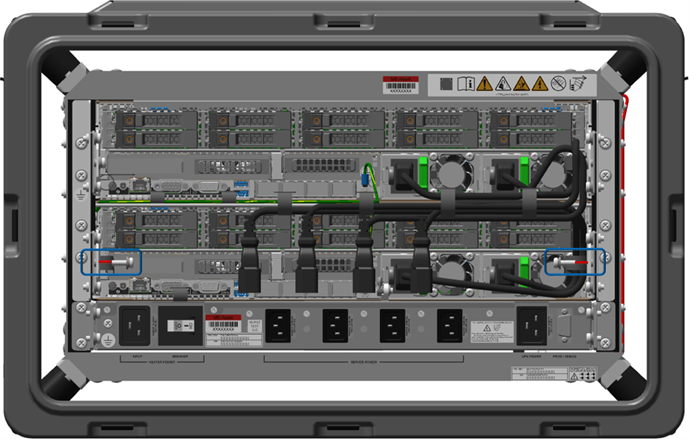

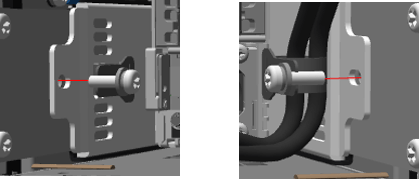

На задней части "pod" удалите два винта 10-32 для крепления рейки, стопорные шайбы и плоские шайбы, которые крепят серверную рейку к стойке "pod".

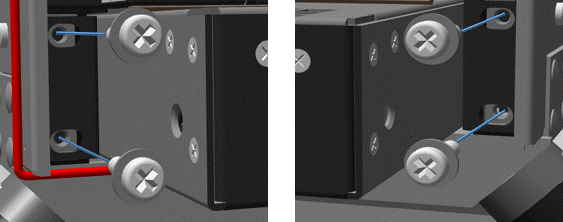

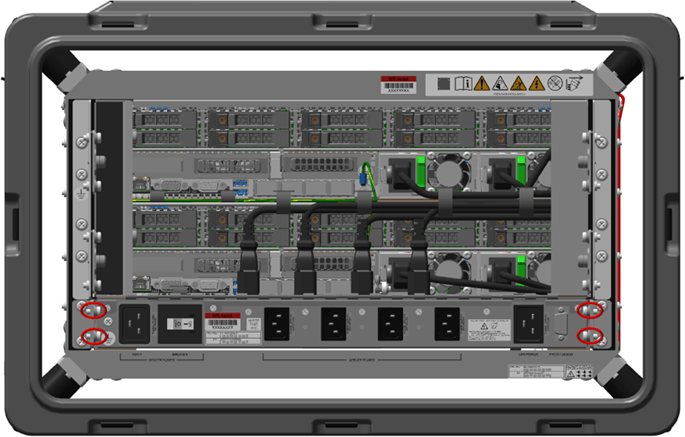

В задней части корпуса удалите четыре винта 10-32, замковые шайбы и плоские шайбы, которые крепят нагреватель к стойке корпуса.
Убедитесь, что все кабели отключены и свободно свисают в сторону.

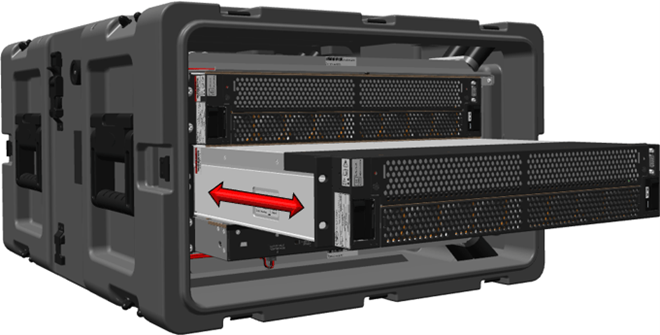

На передней части модуля аккуратно выдвиньте сервер. Удерживайте центр сервера для равномерного распределения веса, когда вы перемещаете его наружу.
Поместите сервер в место, безопасное с точки зрения электростатического разряда.

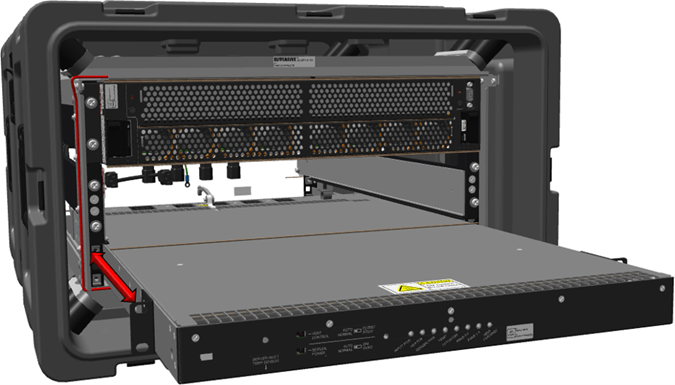

У передней части модуля, вытяните нагреватель из нижней части стойки. Удерживайте центр нагревателя для равномерного распределения веса при его перемещении наружу.
Установка нагревателя
Предупреждение
Опасность электрического шока.
Примечание.
При установке оборудования на передней или задней части сервера поместите антистатическое защитное покрытие на вентиляционные отверстия нагревателя, чтобы предотвратить попадание посторонних предметов в нагреватель.
Предупреждение
Используйте осторожность при подъеме pod, чтобы предотвратить повреждение оборудования и травмы. Для достижения наилучших результатов используйте перенос двумя людьми или подъемное оборудование для уменьшения риска получения травм или повреждения компонентов или капсулы.
На передней части корпуса вставьте новый хомут через петлю в нижней части укрепленного обогревателя 1U - V2, но не затягивайте хомут.
На передней части корпуса вставьте усиленный 1U Heater - V2, перемещая его с передней стороны к задней. Убедитесь, что zip-галстук не выпадает.

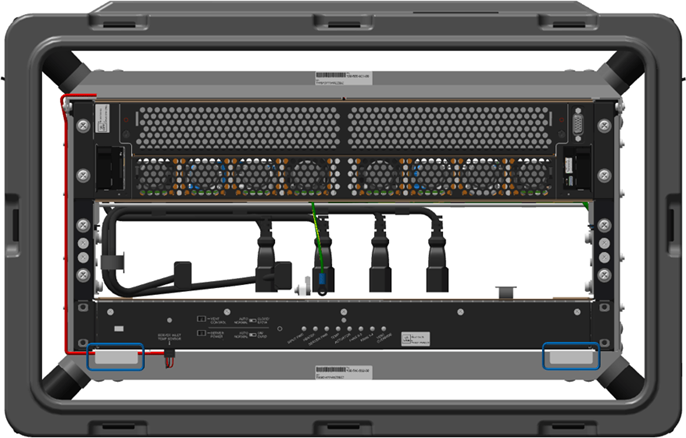

На передней части отсека установите два .064-дюймовых прокладочных шайбы между стойкой и укрепленным обогревателем 1U - V2.
На задней части пода установите две 0,064-дюймовые прокладки между стойкой и усиленным 1U Heater - V2.
На передней части капсулы повторно прикрепите четыре винта 10-32, стопорные шайбы и плоские шайбы. Нанесите праймер и низкопрочный фиксатор резьбы на резьбу винтов, и затяните их с усилием в 27 дюймов-фунтов.
На передней части корпуса установите сервер управления или сервер узла нижней единицы масштабирования, вставляя его от передней части к задней. Убедитесь, что нет свободных кабелей в пути сервера.
На передней части отсека повторно прикрепите четыре винта 10-32, стопорные шайбы и плоские шайбы. Нанесите праймер и фиксатор резьбы низкой прочности на резьбу винтов, затем затяните винты с усилием 27 дюймов-фунтов.

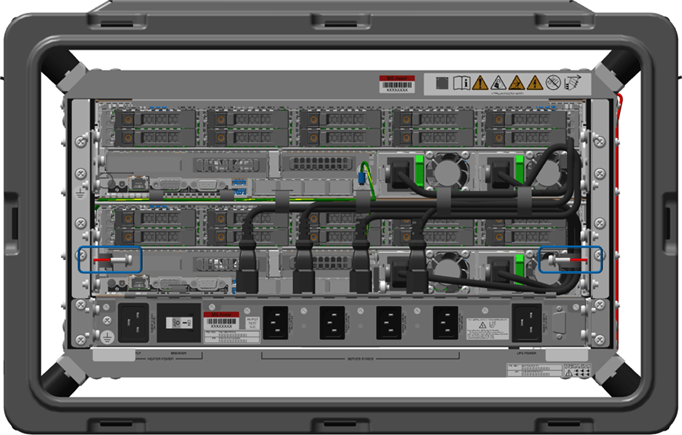

На задней части модуля повторно прикрепите два задних монтажных винта 10-32 для серверов, шайбы стопорные и шайбы плоские. Нанесите праймер и низкопрочный фиксатор резьбы на резьбу винта, затем затяните с усилием 27 дюйм-фунтов.

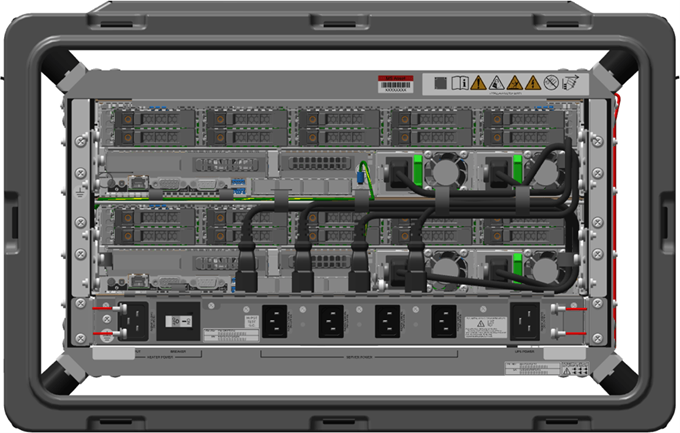

На задней части модуля установите Усиленный обогреватель 1U - V2 с помощью четырёх задних крепежных винтов 10-32, стопорных шайб и плоских шайб. Примените праймер и фиксатор резьбы низкой прочности к резьбам винтов и затяните винты с усилием 3,05 Нм.

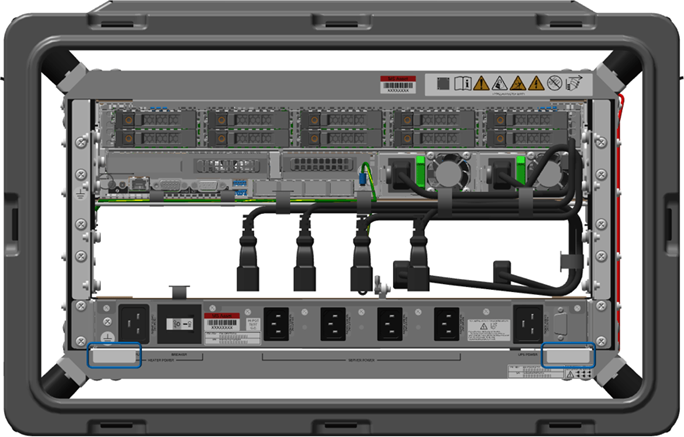

В задней части модуля удалите два шима из-под Ruggedized 1U Heater - V2 и поместите их в комплект нагревателя для будущего использования.
На передней части модуля удалите две прокладки из под усиленного 1U Heater - V2 и поместите их в набор для подогревателя для последующего использования.
На задней части модуля установите шесть винтов 4-40, которые прикрепляют петлю воздушного коллектора к усиленному обогревателю 1U - V2. Нанесите праймер и фиксатор резьбы низкой прочности на резьбу винтов, и затяните винты до 4,5 дюйм-фунтов.
Примечание.
Поместите антистатический мешок или пену ESD поверх усиленного нагревателя 1U - V2, чтобы предотвратить повреждение нагревателя от внешних объектов.
На задней части модуля установите левую внутреннюю кабельную скобку. Прижимая скобку к стойке, полностью затяните крепёжные винты 6-32, а затем затяните их моментом до 9 фунтов-дюймов.
В задней части корпуса установите один синий кабель Cat 6 и два черных кабеля Ethernet 25 Гбит/с в сервер узла управления или в узел нижнего уровня масштабирования.
В задней части модуля установите левую скобу для кабельной трассы в ее исходное положение. Тщательно верните все кабели на место, надавливая на скобку к стойке.
Полностью затяните два фиксированных винта 6-32, затем затяните их с усилием 9 дюймов-фунтов.
В задней части модуля установите правую заполняющую скобу в исходном положении, вдавливая её к стойке. Полностью затяните два зафиксированных винта 6-32, а затем затяните винты с моментом 9 дюйм-фунтов.
В задней части модуля pod установите в следующем порядке оборудование заземления: сервер управления или сервер узла нижнего уровня масштабирования.
две стиральные машины
терминальное кольцевое подключение
стиральная машина
шестигранная гайка
Затяните гайку с моментом затяжки 16 дюйм-фунтов.
В задней части модуля снова подключите два серверных кабеля питания, затем подключите четыре кабеля питания для усиленного 1U-обогревателя V2 в их исходные положения.

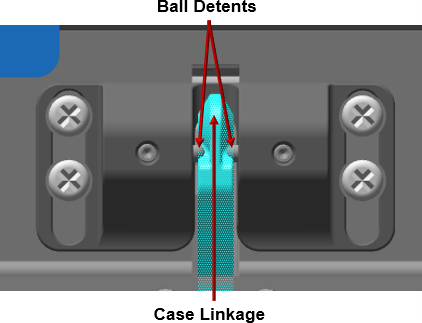

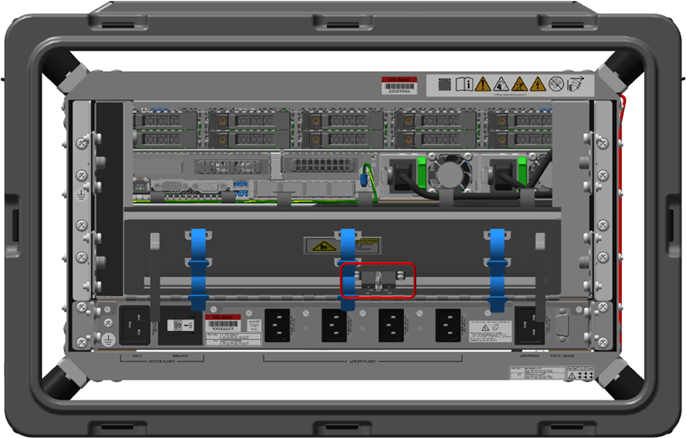

В задней части капсулы рычаг должен располагаться вверх и за шаровыми упорами. Если это не так, переместите рычаг в требуемое положение.
Удерживайте дверь объемной камеры устойчиво при корректировке рычага за шариковыми фиксирующими механизмами.

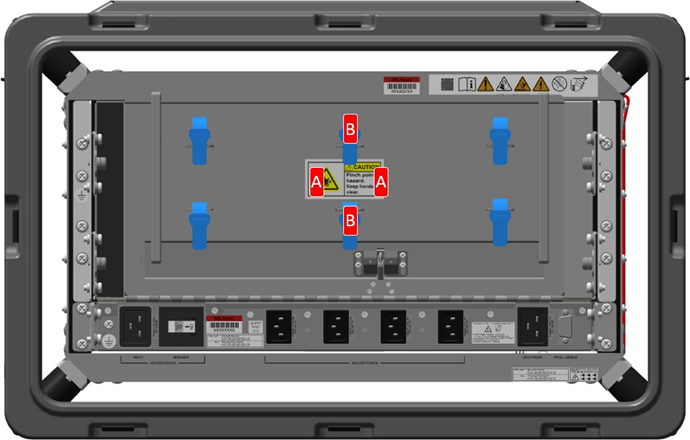

В задней части модуля pod нажимайте местоположение A или B большими пальцами (одновременно нажимайте и слева, и справа, или сверху и снизу) до тех пор, пока не услышите звуковой щелчок от механизма, соединяющегося с пленумом.
В задней части корпуса обмотайте шесть кабелей Ethernet (два синих Cat 6 и четыре черных кабеля 25 Гбит/с) вокруг шпульных кронштейнов и затяните шесть ремешков Velcro вокруг кабелей.

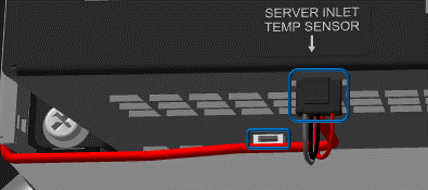

На передней части модуля установите микроразъём на датчик температуры на входе сервера. Вы должны услышать звуковой щелчок.
На передней части капсулы протяните кабель под петлей, оберните хомут вокруг кабеля и закрепите его на месте. Закрепите лишний zip-галстук.

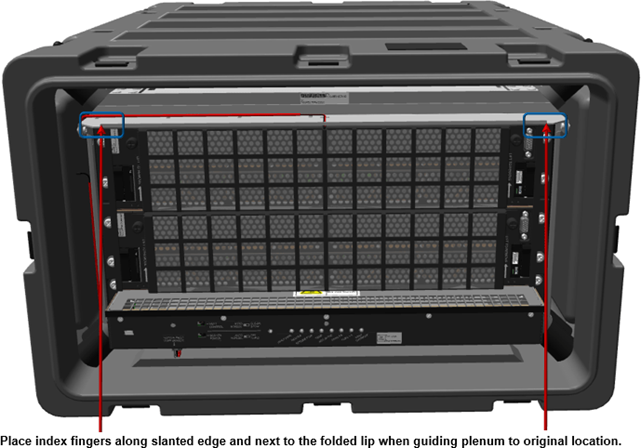

На передней части ячеи установите передний пленум, удерживая его под углом примерно в сорок градусов (минимум), при этом размещая указательные пальцы на передней плоской секции с углом. Направьте согнутый металл пленума на раму шасси с согнутым металлом.
При правильном выравнивании используйте фиксирующие защелки, чтобы установить пленум на место.
Нажмите и поверните выпускные защелки, чтобы они вошли в свои первоначальные положения и заблокировались.
На задней и передней части узла поместите крышки pod в их исходное положение, затем подключите защелки и поверните их по часовой стрелке, чтобы закрепить их на pod.
Удерживайте или защитите крышку при подключении всех восьми блокировок.
