Общие сведения о поддержке WebSocket в шлюзе приложений

Статья
05/12/2023

Шлюз приложений обеспечивает встроенную поддержку WebSocket независимо от размера. Настраиваемый пользователем параметр для выборочного включения или отключения поддержки WebSocket отсутствует.

Протокол WebSocket, стандартизированный в RFC6455, обеспечивает полнодуплексную связь между сервером и клиентом через длительное TCP-подключение. Эта функция обеспечивает лучшее интерактивное взаимодействие между веб-сервером и клиентом, которое может быть двунаправленным, без необходимости выполнять опрос, как в реализациях на основе HTTP. В отличие от HTTP протокол WebSocket обеспечивает низкие издержки и может повторно использовать одно и то же TCP-подключение для нескольких запросов и ответов, благодаря чему ресурсы используются более эффективно. Протоколы WebSocket работают через традиционные HTTP-порты 80 и 443.

Вы можете продолжать использовать стандартный прослушиватель HTTPListener на порте 80 или 443 для получения трафика WebSocket. Затем этот трафик направляется на внутренний сервер с поддержкой WebSocket с использованием соответствующего серверного пула, как определено в правилах шлюза приложений. Внутренний сервер должен отвечать на проверки работоспособности шлюза приложений. Описание проверок см. в статье Обзор мониторинга работоспособности шлюза приложений. Проверки работоспособности шлюза приложений выполняются только по протоколам HTTP или HTTPS. Каждый внутренний сервер должен отвечать на проверки HTTP шлюза приложений для маршрутизации трафика WebSocket на сервер.

Он используется в приложениях, где нужна быстрая связь в режиме реального времени, например в чатах, панелях мониторинга и играх.

Как работает WebSocket

Чтобы установить подключение WebSocket, клиент и сервер обмениваются специальным подтверждением на основе протокола HTTP. В случае успешного выполнения протокол прикладного уровня "обновляется" с HTTP до WebSocket, используя ранее установленное соединение TCP. После этого HTTP больше не задействован. Данные могут быть отправлены или получены с использованием протокола WebSocket любой конечной точкой в любое время до завершения подключения WebSocket.

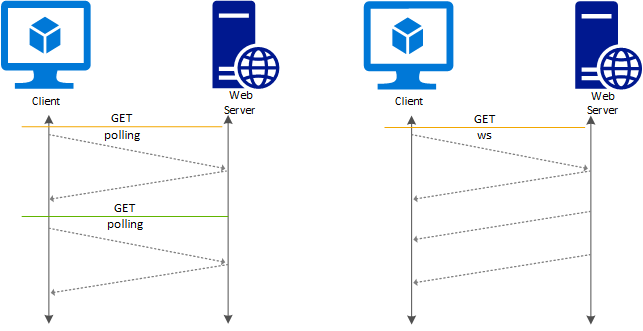

Diagram compares a client interacting with a web server, connecting twice to get two replies, with a WebSocket interaction, where a client connects to a server once to get multiple replies.

Примечание.

Как описано, протокол HTTP используется только для подтверждения при установке подключения WebSocket. После завершения подтверждения подключение WebSocket открывается для передачи данных, а Брандмауэр веб-приложений (WAF) не может анализировать содержимое. Поэтому WAF не выполняет никаких проверок по таким данным.

Элемент конфигурации прослушивателя

Для поддержки трафика WebSocket можно использовать имеющийся прослушиватель HTTPListener. Ниже приведен фрагмент кода с элементом httpListeners из примера файла шаблона. Для поддержки и защиты трафика WebSocket необходимы прослушиватели HTTP и HTTPS. Чтобы создать шлюз приложений с прослушивателями на порту 80 или 443 для поддержки трафика WebSocket, можно использовать портал или Azure PowerShell

"httpListeners": [
        {
            "name": "appGatewayHttpsListener",
            "properties": {
                "FrontendIPConfiguration": {
                    "Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendIPConfigurations/DefaultFrontendPublicIP"
                },
                "FrontendPort": {
                    "Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendPorts/appGatewayFrontendPort443'"
                },
                "Protocol": "Https",
                "SslCertificate": {
                    "Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/sslCertificates/appGatewaySslCert1'"
                },
            }
        },
        {
            "name": "appGatewayHttpListener",
            "properties": {
                "FrontendIPConfiguration": {
                    "Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendIPConfigurations/appGatewayFrontendIP'"
                },
                "FrontendPort": {
                    "Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendPorts/appGatewayFrontendPort80'"
                },
                "Protocol": "Http",
            }
        }
    ],

BackendAddressPool, BackendHttpSetting и конфигурация правила маршрутизации

Для определения серверного пула с серверами с поддержкой WebSocket используется параметр BackendAddressPool. Параметр backendHttpSetting определяется с внутренним портом 80 или 443. Значение времени ожидания запроса в параметрах HTTP также применяется к сеансу WebSocket. Базовое правило маршрутизации уже сопоставляет прослушиватель с нужным серверным пулом адресов, поэтому в него не нужно вносить изменения.

"requestRoutingRules": [{
    "name": "<ruleName1>",
    "properties": {
        "RuleType": "Basic",
        "httpListener": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/httpListeners/appGatewayHttpsListener')]"
        },
        "backendAddressPool": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendAddressPools/ContosoServerPool')]"
        },
        "backendHttpSettings": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendHttpSettingsCollection/appGatewayBackendHttpSettings')]"
        }
    }

}, {
    "name": "<ruleName2>",
    "properties": {
        "RuleType": "Basic",
        "httpListener": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/httpListeners/appGatewayHttpListener')]"
        },
        "backendAddressPool": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendAddressPools/ContosoServerPool')]"
        },
        "backendHttpSettings": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendHttpSettingsCollection/appGatewayBackendHttpSettings')]"
        }

    }
}]

Примечание.

Убедитесь, что значение времени ожидания больше, чем интервал ping/pong, определяемый сервером, чтобы избежать ошибок времени ожидания перед отправкой ping от клиента. Типичное значение для WebSocket равно 20 секундам, поэтому, например, время ожидания в 40 секунд гарантирует, что шлюз не отправляет ошибку времени ожидания до отправки клиентом проверки подлинности; В противном случае это приведет к возникновению ошибки 1006 на стороне клиента.

Сервер с поддержкой WebSocket

Для работы сервера с поддержкой WebSocket необходимо, чтобы веб-сервер HTTP или HTTPS работал на настроенном порте (обычно 80 или 443). Это требование связано с тем, что протокол WebSocket требует первоначального подтверждения в виде обновления протокола HTTP до WebSocket. При этом последний должен быть указан как поле заголовка. Ниже приведен пример заголовка:

    GET /chat HTTP/1.1
    Host: server.example.com
    Upgrade: websocket
    Connection: Upgrade
    Sec-WebSocket-Key: dGhlIHNhbXBsZSBub25jZQ==
    Origin: https://example.com
    Sec-WebSocket-Protocol: chat, superchat
    Sec-WebSocket-Version: 13

Другой причиной является то, что проверка работоспособности серверного шлюза приложений поддерживает только протоколы HTTP и HTTPS. Если внутренний сервер не отвечает на пробы HTTP или HTTPS, он удаляется из внутреннего пула.

Следующие шаги

Ознакомившись с поддержкой протокола WebSocket, приступите к созданию шлюза приложений , чтобы начать работу с веб-приложением с поддержкой WebSocket.
