Перезапись URL-адресов для Шлюз приложений Azure контейнеров — API шлюза

Статья
09/16/2024

Шлюз приложений для контейнеров позволяет переписать URL-адрес клиентского запроса, включая имя узла запросов и (или) путь. Когда Шлюз приложений для контейнеров инициирует запрос к целевому объекту серверной части, запрос содержит вновь перезаписанный URL-адрес для запуска запроса.

Сведения об использовании

Перезаписи URL-адресов используют фильтры, определенные API шлюза Kubernetes.

Общие сведения

Перезапись URL-адресов позволяет переводить входящий запрос на другой URL-адрес при инициировании в серверный целевой объект.

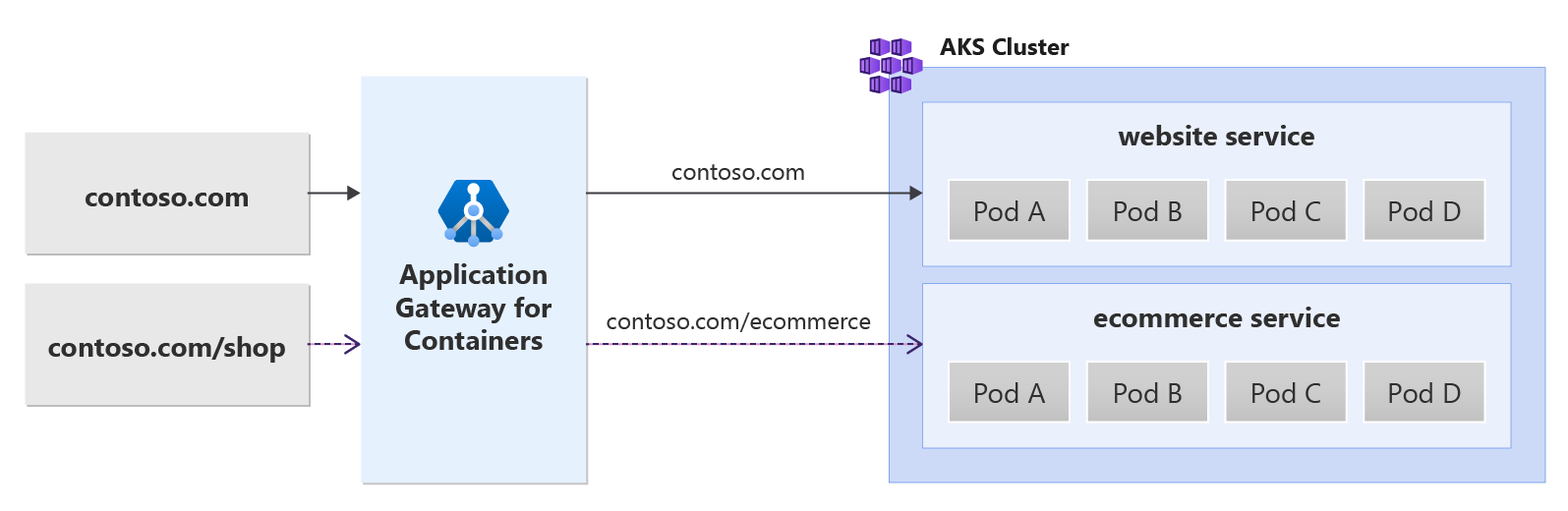

На следующем рисунке показан пример запроса, предназначенного для contoso.com/shop перезаписи на contoso.com/ecommerce. Запрос инициируется в целевой серверной части Шлюз приложений для контейнеров:

Необходимые компоненты

Если вы используете стратегию развертывания BYO, убедитесь, что вы настроили Шлюз приложений для ресурсов контейнеров и контроллера балансировки нагрузки.
Если вы используете стратегию управляемого развертывания ALB, подготовьте контроллер ALB и подготовите Шлюз приложений для ресурсов контейнеров с помощью настраиваемого ресурса ApplicationLoadBalancer.
Развертывание примера HTTP-приложения:

Примените следующий файл deployment.yaml в кластере, чтобы создать пример веб-приложения, чтобы продемонстрировать разделение трафика или поддержку взвешенными циклическим перебором.
```
kubectl apply -f https://trafficcontrollerdocs.blob.core.windows.net/examples/traffic-split-scenario/deployment.yaml
```
Эта команда создает следующую команду в кластере:
- Пространство имен с именем test-infra
- Две службы, вызываемые backend-v1 test-infra и backend-v2 в пространстве имен
- Два развертывания, вызываемые backend-v1 и backend-v2 в test-infra пространстве имен

Развертывание необходимых ресурсов API шлюза

Управляемое развертывание ALB
Создание собственного развертывания (BYO)

Создание шлюза

kubectl apply -f - <<EOF
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: gateway-01
  namespace: test-infra
  annotations:
    alb.networking.azure.io/alb-namespace: alb-test-infra
    alb.networking.azure.io/alb-name: alb-test
spec:
  gatewayClassName: azure-alb-external
  listeners:
  - name: http-listener
    port: 80
    protocol: HTTP
    allowedRoutes:
      namespaces:
        from: Same
EOF

Примечание.

Когда контроллер ALB создает Шлюз приложений для ресурсов контейнеров в ARM, он будет использовать следующее соглашение об именовании для внешнего ресурса: fe-8< случайным образом созданные символы>

Если вы хотите изменить имя внешнего интерфейса, созданного в Azure, попробуйте выполнить собственную стратегию развертывания.

Задайте следующие переменные среды

RESOURCE_GROUP='<resource group name of the Application Gateway For Containers resource>'
RESOURCE_NAME='alb-test'

RESOURCE_ID=$(az network alb show --resource-group $RESOURCE_GROUP --name $RESOURCE_NAME --query id -o tsv)
FRONTEND_NAME='frontend'

Создание шлюза

kubectl apply -f - <<EOF
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: gateway-01
  namespace: test-infra
  annotations:
    alb.networking.azure.io/alb-id: $RESOURCE_ID
spec:
  gatewayClassName: azure-alb-external
  listeners:
  - name: http-listener
    port: 80
    protocol: HTTP
    allowedRoutes:
      namespaces:
        from: Same
  addresses:
  - type: alb.networking.azure.io/alb-frontend
    value: $FRONTEND_NAME
EOF

После создания ресурса шлюза убедитесь, что состояние является допустимым, прослушиватель запрограммирован, а адрес назначается шлюзу.

kubectl get gateway gateway-01 -n test-infra -o yaml

Пример выходных данных успешного создания шлюза.

status:
  addresses:
  - type: Hostname
    value: xxxx.yyyy.alb.azure.com
  conditions:
  - lastTransitionTime: "2023-06-19T21:04:55Z"
    message: Valid Gateway
    observedGeneration: 1
    reason: Accepted
    status: "True"
    type: Accepted
  - lastTransitionTime: "2023-06-19T21:04:55Z"
    message: Application Gateway For Containers resource has been successfully updated.
    observedGeneration: 1
    reason: Programmed
    status: "True"
    type: Programmed
  listeners:
  - attachedRoutes: 0
    conditions:
    - lastTransitionTime: "2023-06-19T21:04:55Z"
      message: ""
      observedGeneration: 1
      reason: ResolvedRefs
      status: "True"
      type: ResolvedRefs
    - lastTransitionTime: "2023-06-19T21:04:55Z"
      message: Listener is accepted
      observedGeneration: 1
      reason: Accepted
      status: "True"
      type: Accepted
    - lastTransitionTime: "2023-06-19T21:04:55Z"
      message: Application Gateway For Containers resource has been successfully updated.
      observedGeneration: 1
      reason: Programmed
      status: "True"
      type: Programmed
    name: https-listener
    supportedKinds:
    - group: gateway.networking.k8s.io
      kind: HTTPRoute

После создания шлюза создайте ресурс HTTPRoute для contoso.com. Этот пример гарантирует, что трафик отправляется contoso.com/shop contoso.com/ecommerce в целевой серверной части.

kubectl apply -f - <<EOF
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: rewrite-example
  namespace: test-infra
spec:
  parentRefs:
  - name: gateway-01
  hostnames:
  - "contoso.com"
  rules:
    - matches:
        - path:
            type: PathPrefix
            value: /shop
      filters:
        - type: URLRewrite
          urlRewrite:
            path:
              type: ReplacePrefixMatch
              replacePrefixMatch: /ecommerce
      backendRefs:
        - name: backend-v1
          port: 8080
    - backendRefs:
        - name: backend-v2
          port: 8080
EOF

При создании ресурса HTTPRoute убедитесь, что ресурс HTTPRoute отображается "Принято" и запрограммирован Шлюз приложений для ресурсов контейнеров.

kubectl get httproute rewrite-example -n test-infra -o yaml

Убедитесь, что ресурс Шлюз приложений для контейнеров успешно обновлен для каждого HTTPRoute.

status:
  parents:
  - conditions:
    - lastTransitionTime: "2023-06-19T22:18:23Z"
      message: ""
      observedGeneration: 1
      reason: ResolvedRefs
      status: "True"
      type: ResolvedRefs
    - lastTransitionTime: "2023-06-19T22:18:23Z"
      message: Route is Accepted
      observedGeneration: 1
      reason: Accepted
      status: "True"
      type: Accepted
    - lastTransitionTime: "2023-06-19T22:18:23Z"
      message: Application Gateway For Containers resource has been successfully updated.
      observedGeneration: 1
      reason: Programmed
      status: "True"
      type: Programmed
    controllerName: alb.networking.azure.io/alb-controller
    parentRef:
      group: gateway.networking.k8s.io
      kind: Gateway
      name: gateway-01
      namespace: test-infra

Проверка доступа к приложению.

Теперь мы готовы отправить некоторый трафик в пример приложения через полное доменное имя, назначенное интерфейсу. Чтобы получить полное доменное имя, используйте следующую команду.

fqdn=$(kubectl get gateway gateway-01 -n test-infra -o jsonpath='{.status.addresses[0].value}')

При указании индикатора имени сервера с помощью команды contoso.com/shop curl должен возвращать ответ из серверной службы версии 1 с запрошенным путем к целевому объекту contoso.com/ecommerceсерверной части.

fqdnIp=$(dig +short $fqdn)
curl -k --resolve contoso.com:80:$fqdnIp http://contoso.com/shop

В ответе мы должны увидеть следующее:

{
 "path": "/ecommerce",
 "host": "contoso.com",
 "method": "GET",
 "proto": "HTTP/1.1",
 "headers": {
  "Accept": [
   "*/*"
  ],
  "User-Agent": [
   "curl/7.81.0"
  ],
  "X-Forwarded-For": [
   "xxx.xxx.xxx.xxx"
  ],
  "X-Forwarded-Proto": [
   "http"
  ],
  "X-Request-Id": [
   "dcd4bcad-ea43-4fb6-948e-a906380dcd6d"
  ]
 },
 "namespace": "test-infra",
 "ingress": "",
 "service": "",
 "pod": "backend-v1-5b8fd96959-f59mm"
}

При указании индикатора имени сервера с помощью команды contoso.com Curl должен вернуть ответ из серверной службы версии 2.

fqdnIp=$(dig +short $fqdn)
curl -k --resolve contoso.com:80:$fqdnIp http://contoso.com

В ответе мы должны увидеть следующее:

{
 "path": "/",
 "host": "contoso.com",
 "method": "GET",
 "proto": "HTTP/1.1",
 "headers": {
  "Accept": [
   "*/*"
  ],
  "User-Agent": [
   "curl/7.81.0"
  ],
  "X-Forwarded-For": [
   "xxx.xxx.xxx.xxx"
  ],
  "X-Forwarded-Proto": [
   "http"
  ],
  "X-Request-Id": [
   "adae8cc1-8030-4d95-9e05-237dd4e3941b"
  ]
 },
 "namespace": "test-infra",
 "ingress": "",
 "service": "",
 "pod": "backend-v2-594bd59865-ppv9w"
}

Поздравляем, вы установили контроллер ALB, развернули серверное приложение и использовали фильтрацию для перезаписи запрашиваемого URL-адреса клиента, прежде чем трафик устанавливается в целевой объект на Шлюз приложений для контейнеров.
