Управление веб-трафиком с помощью шлюза приложений в Azure PowerShell

  • Статья

Шлюз приложений используется для контроля и защиты веб-трафика, поступающего на обслуживаемые вами серверы. С помощью Azure PowerShell вы можете создать шлюз приложений, в котором используется масштабируемый набор виртуальных машин для внутренних серверов для управления веб-трафиком. В этом примере масштабируемый набор содержит два экземпляра виртуальных машин, которые добавляются в серверный пул шлюза приложений по умолчанию.

Вы узнаете, как выполнять следующие задачи:

  • Настройка сети
  • Создание Шлюза приложений
  • создание масштабируемого набора виртуальных машин с серверным пулом, используемым по умолчанию.

При необходимости эти инструкции можно выполнить с помощью Azure CLI.

Если у вас нет подписки Azure, создайте бесплатную учетную запись, прежде чем приступить к работе.

Примечание.

Мы рекомендуем использовать модуль Azure Az PowerShell для взаимодействия с Azure. Чтобы начать работу, см. статью Установка Azure PowerShell. Дополнительные сведения см. в статье Перенос Azure PowerShell с AzureRM на Az.

Azure Cloud Shell

В Azure есть Azure Cloud Shell, интерактивная оболочка среды, с которой можно работать в браузере. Для работы со службами Azure можно использовать Bash или PowerShell с Cloud Shell. Для запуска кода из этой статьи можно использовать предварительно установленные команды Cloud Shell. Ничего дополнительного в локальной среде устанавливать не нужно.

Начало работы с Azure Cloud Shell

Вариант Пример и ссылка
Нажмите кнопку Попробовать в правом верхнем углу блока кода или команд. При нажатии кнопки Попробовать код или команда не копируется в Cloud Shell автоматически. Screenshot that shows an example of Try It for Azure Cloud Shell.
Чтобы открыть Cloud Shell в браузере, перейдите по адресу https://shell.azure.com или нажмите кнопку Запуск Cloud Shell. Button to launch Azure Cloud Shell.
Нажмите кнопку Cloud Shell в строке меню в правом верхнем углу окна портала Azure. Screenshot that shows the Cloud Shell button in the Azure portal

Чтобы использовать Azure Cloud Shell, выполните следующие действия:

  1. Запустите Cloud Shell.

  2. Нажмите кнопку Копировать в блоке кода (или блоке команд), чтобы скопировать код или команду.

  3. Вставьте код или команду в окно сеанса Cloud Shell, нажав клавиши CTRL+SHIFT+V в Windows и Linux или CMD+SHIFT+V в macOS.

  4. Нажмите клавишу ВВОД, чтобы запустить код или команду.

Чтобы установить и использовать PowerShell локально для работы с этой статьей, вам понадобится модуль Azure PowerShell 1.0.0 или более поздней версии. Чтобы узнать версию, выполните команду Get-Module -ListAvailable Az. Если вам необходимо выполнить обновление, ознакомьтесь со статьей, посвященной установке модуля Azure PowerShell. При использовании PowerShell на локальном компьютере также нужно запустить Login-AzAccount, чтобы создать подключение к Azure.

Создание или изменение группы ресурсов

Группа ресурсов — это логический контейнер, в котором происходит развертывание ресурсов Azure и управление ими. Создайте группу ресурсов Azure с помощью командлета New-AzResourceGroup.

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

Создание сетевых ресурсов

Настройте подсети с именами myBackendSubnet и myAGSubnet, выполнив командлет New-AzVirtualNetworkSubnetConfig. Создайте виртуальную сеть myVNet, используя командлет New-AzVirtualNetwork с конфигурациями подсетей. Наконец, создайте общедоступный IP-адрес с именем myAGPublicIPAddress, выполнив командлет New-AzPublicIpAddress. Эти ресурсы используются для обеспечения сетевого подключения к шлюзу приложений и связанным с ним ресурсам.

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24

$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24

$vnet = New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig

$pip = New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Static `
  -Sku Standard

Создание Шлюза приложений

В этом разделе объясняется, как создать ресурсы с поддержкой шлюза приложений и сам шлюз приложений. Вы создадите следующие ресурсы:

  • IP-конфигурации и интерфейсный порт — используются для связывания созданной ранее подсети с шлюзом приложений и назначения порта для доступа к нему.
  • Пул по умолчанию — все шлюзы приложения должны иметь по крайней мере один внутренний пул серверов.
  • Прослушиватель и правило по умолчанию — прослушиватель по умолчанию ожидает передачи трафика через назначенный порт, а правило по умолчанию отправляет трафик в пул по умолчанию.

Создание IP-конфигураций и интерфейсного порта

Свяжите созданную ранее подсеть myAGSubnet со шлюзом приложений, используя командлет New-AzApplicationGatewayIPConfiguration. Назначьте шлюзу приложений адрес myAGPublicIPAddress с помощью командлета New-AzApplicationGatewayFrontendIPConfig.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$subnet=$vnet.Subnets[1]

$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet

$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip

$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

Создание серверного пула и настройка параметров

Создайте серверный пул с именем appGatewayBackendPool для шлюза приложений с помощью командлета New-AzApplicationGatewayBackendAddressPool. Настройте параметры для внутренних пулов адресов, используя командлет New-AzApplicationGatewayBackendHttpSettings.

$defaultPool = New-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool

$poolSettings = New-AzApplicationGatewayBackendHttpSettings `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

Создание прослушивателя по умолчанию и правила

Прослушиватель требуется для того, чтобы шлюз приложений правильно маршрутизировал трафик на внутренние пулы. В этом примере создается базовый прослушиватель, который прослушивает трафик на корневом URL-адресе.

Создайте прослушиватель mydefaultListener с конфигурацией внешнего интерфейса и интерфейсным портом, созданными ранее, используя командлет New-AzApplicationGatewayHttpListener. Правило требуется для того, чтобы указать прослушивателю, какой внутренний пул использовать для входящего трафика. Создайте базовое правило rule1 с помощью командлета New-AzApplicationGatewayRequestRoutingRule.

$defaultlistener = New-AzApplicationGatewayHttpListener `
  -Name mydefaultListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport

$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name rule1 `
  -RuleType Basic `
  -HttpListener $defaultlistener `
  -BackendAddressPool $defaultPool `
  -BackendHttpSettings $poolSettings

Создание шлюза приложений

Теперь, когда вы создали необходимые вспомогательные ресурсы, укажите параметры для шлюза приложений с помощью командлета New-AzApplicationGatewaySku, а затем создайте шлюз с помощью командлета New-AzApplicationGateway.

$sku = New-AzApplicationGatewaySku `
  -Name Standard_v2 `
  -Tier Standard_v2 `
  -Capacity 2

$appgw = New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $defaultPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $defaultlistener `
  -RequestRoutingRules $frontendRule `
  -Sku $sku

Создание масштабируемого набора виртуальных машин

В этом примере создается масштабируемый набор виртуальных машин, чтобы предоставить серверы для серверного пула в шлюзе приложений. Масштабируемый набор назначается серверному пулу при настройке параметров IP-адреса.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool `
  -ApplicationGateway $appgw

$ipConfig = New-AzVmssIpConfig `
  -Name myVmssIPConfig `
  -SubnetId $vnet.Subnets[0].Id `
  -ApplicationGatewayBackendAddressPoolsId $backendPool.Id

$vmssConfig = New-AzVmssConfig `
  -Location eastus `
  -SkuCapacity 2 `
  -SkuName Standard_DS2_v2 `
  -UpgradePolicyMode Automatic

Set-AzVmssStorageProfile $vmssConfig `
  -ImageReferencePublisher MicrosoftWindowsServer `
  -ImageReferenceOffer WindowsServer `
  -ImageReferenceSku 2016-Datacenter `
  -ImageReferenceVersion latest `
  -OsDiskCreateOption FromImage

Set-AzVmssOsProfile $vmssConfig `
  -AdminUsername azureuser `
  -AdminPassword "Azure123456!" `
  -ComputerNamePrefix myvmss

Add-AzVmssNetworkInterfaceConfiguration `
  -VirtualMachineScaleSet $vmssConfig `
  -Name myVmssNetConfig `
  -Primary $true `
  -IPConfiguration $ipConfig

New-AzVmss `
  -ResourceGroupName myResourceGroupAG `
  -Name myvmss `
  -VirtualMachineScaleSet $vmssConfig

Установить IIS

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

$vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss

Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
  -Name "customScript" `
  -Publisher "Microsoft.Compute" `
  -Type "CustomScriptExtension" `
  -TypeHandlerVersion 1.8 `
  -Setting $publicSettings

Update-AzVmss `
  -ResourceGroupName myResourceGroupAG `
  -Name myvmss `
  -VirtualMachineScaleSet $vmss

Тестирование шлюза приложений

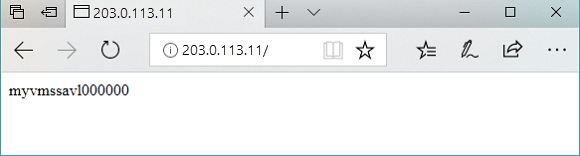

Используйте командлет Get-AzPublicIPAddress, чтобы получить общедоступный IP-адрес шлюза приложений. Скопируйте общедоступный IP-адрес и вставьте его в адресную строку браузера.

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

Test base URL in application gateway

Очистка ресурсов

Если группа ресурсов, виртуальная машина и все связанные с ними ресурсы вам больше не требуются, их можно удалить. Для этого выполните командлет Remove-AzResourceGroup.

Remove-AzResourceGroup -Name myResourceGroupAG
