Создание шлюза приложений для размещения нескольких веб-сайтов с помощью Azure PowerShell

Azure PowerShell можно использовать для настройки размещения нескольких веб-сайтов при создании шлюза приложений. В этой статье описано, как определить серверные пулы адресов с помощью масштабируемых наборов виртуальных машин. Затем вы настроите прослушиватели и правила на основе принадлежащих вам доменов, чтобы обеспечить передачу веб-трафика на соответствующие серверы в пулах. В этой статье предполагается, что вы владеете несколькими доменами и используете примеры www.contoso.com и www.fabrikam.com.

Вы узнаете, как выполнять следующие задачи:

  • Настройка сети
  • Создание Шлюза приложений
  • Создание серверных прослушивателей
  • Создание правил маршрутизации
  • создание масштабируемых наборов виртуальных машин с внутренними пулами.
  • создание записи CNAME в домене.

Многосайтовый шлюз приложений

Если у вас нет подписки Azure, создайте бесплатную учетную запись, прежде чем приступить к работе.

Примечание.

Мы рекомендуем использовать модуль Azure Az PowerShell для взаимодействия с Azure. Сведения о начале работы см. в статье "Установка Azure PowerShell". Дополнительные сведения см. в статье Перенос Azure PowerShell с AzureRM на Az.

Azure Cloud Shell

В Azure есть Azure Cloud Shell, интерактивная оболочка среды, с которой можно работать в браузере. Для работы со службами Azure можно использовать Bash или PowerShell с Cloud Shell. Для запуска кода из этой статьи можно использовать предварительно установленные команды Cloud Shell. Ничего дополнительного в локальной среде устанавливать не нужно.

Начало работы с Azure Cloud Shell

Вариант Пример и ссылка
Нажмите кнопку Попробовать в правом верхнем углу блока кода или команд. При нажатии кнопки Попробовать код или команда не копируется в Cloud Shell автоматически. Снимок экрана: пример открытия Azure Cloud Shell с помощью кнопки
Чтобы открыть Cloud Shell в браузере, перейдите по адресу https://shell.azure.com или нажмите кнопку Запуск Cloud Shell. Кнопка запуска Azure Cloud Shell.
Нажмите кнопку Cloud Shell в строке меню в правом верхнем углу окна портала Azure. Снимок экрана: кнопка

Чтобы использовать Azure Cloud Shell, выполните следующие действия:

  1. Запустите Cloud Shell.

  2. Нажмите кнопку Копировать в блоке кода (или блоке команд), чтобы скопировать код или команду.

  3. Вставьте код или команду в окно сеанса Cloud Shell, нажав клавиши CTRL+SHIFT+V в Windows и Linux или CMD+SHIFT+V в macOS.

  4. Нажмите клавишу ВВОД, чтобы запустить код или команду.

Чтобы установить и использовать PowerShell локально для работы с этой статьей, вам понадобится модуль Azure PowerShell 1.0.0 или более поздней версии. Чтобы узнать версию, выполните команду Get-Module -ListAvailable Az. Если вам необходимо выполнить обновление, ознакомьтесь со статьей, посвященной установке модуля Azure PowerShell. При использовании PowerShell на локальном компьютере также нужно запустить Login-AzAccount, чтобы создать подключение к Azure.

Создание или изменение группы ресурсов

Группа ресурсов — это логический контейнер, в котором происходит развертывание ресурсов Azure и управление ими. Создайте группу ресурсов Azure с помощью командлета New-AzResourceGroup.

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

Создание сетевых ресурсов

Создайте конфигурации подсети, выполнив командлет New-AzVirtualNetworkSubnetConfig. Создайте виртуальную сеть с конфигурациями подсети, используя командлет New-AzVirtualNetwork. Наконец, создайте общедоступный IP-адрес, выполнив командлет New-AzPublicIpAddress. Эти ресурсы используются для обеспечения сетевого подключения к шлюзу приложений и связанным с ним ресурсам.

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24

$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24

$vnet = New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig

$pip = New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Dynamic

Создание Шлюза приложений

Создание IP-конфигураций и интерфейсного порта

Свяжите созданную ранее подсеть с шлюзом приложений, используя командлет New-AzApplicationGatewayIPConfiguration. Назначьте общедоступный IP-адрес шлюзу приложений с помощью командлета New-AzApplicationGatewayFrontendIPConfig.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$subnet=$vnet.Subnets[0]

$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet

$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip

$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

Создание внутреннего пула и настройка параметров

Создайте первый серверный пул для шлюза приложений с помощью командлета New-AzApplicationGatewayBackendAddressPool. Настройте параметры для пула, используя командлет New-AzApplicationGatewayBackendHttpSettings.

$contosoPool = New-AzApplicationGatewayBackendAddressPool `
  -Name contosoPool

$fabrikamPool = New-AzApplicationGatewayBackendAddressPool `
  -Name fabrikamPool

$poolSettings = New-AzApplicationGatewayBackendHttpSettings `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

Создание прослушивателей и правил

Прослушиватели нужны для того, чтобы шлюз приложений правильно маршрутизировал трафик на внутренние пулы адресов. В этой статье создаются два прослушивателя для двух ваших доменов. Прослушиватели создаются для доменов contoso.com и fabrikam.com.

Создайте первый прослушиватель, используя командлет New-AzApplicationGatewayHttpListener с конфигурацией внешнего интерфейса и интерфейсным портом, созданными ранее. Правило требуется для того, чтобы указать прослушивателю, какой внутренний пул использовать для входящего трафика. Создайте базовое правило contosoRule с помощью командлета New-AzApplicationGatewayRequestRoutingRule.

Примечание.

С помощью Шлюза приложений или SKU WAF версии 2 можно также настроить до пяти имен узлов на прослушиватель, а в имени узла можно использовать подстановочные знаки. Подробнее см. в статье Имена узлов с подстановочными знаками в прослушивателе. Чтобы использовать в прослушивателе несколько имен узлов и подстановочных знаков с помощью Azure PowerShell, необходимо задействовать -HostNames вместо -HostName. При использовании HostNames можно указать до пяти имен узлов в виде значений, разделенных запятыми. Например: -HostNames "*.contoso.com","*.fabrikam.com"

$contosolistener = New-AzApplicationGatewayHttpListener `
  -Name contosoListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport `
  -HostName "www.contoso.com"

$fabrikamlistener = New-AzApplicationGatewayHttpListener `
  -Name fabrikamListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport `
  -HostName "www.fabrikam.com"

$contosoRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name contosoRule `
  -RuleType Basic `
  -HttpListener $contosoListener `
  -BackendAddressPool $contosoPool `
  -BackendHttpSettings $poolSettings

$fabrikamRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name fabrikamRule `
  -RuleType Basic `
  -HttpListener $fabrikamListener `
  -BackendAddressPool $fabrikamPool `
  -BackendHttpSettings $poolSettings

Добавление приоритета к правилам маршрутизации

$contosoRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name wccontosoRule `
  -RuleType Basic `
  -Priority 200 `
  -HttpListener $wccontosoListener `
  -BackendAddressPool $wccontosoPool `
  -BackendHttpSettings $poolSettings

$fabrikamRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name shopcontosoRule `
  -RuleType Basic `
  -Priority 100 `
  -HttpListener $shopcontosoListener `
  -BackendAddressPool $shopcontosoPool `
  -BackendHttpSettings $poolSettings

Создание шлюза приложений

Теперь, когда вы создали необходимые вспомогательные ресурсы, укажите параметры для шлюза приложений с помощью командлета New-AzApplicationGatewaySku, а затем создайте шлюз с помощью командлета New-AzApplicationGateway.

$sku = New-AzApplicationGatewaySku `
  -Name Standard_Medium `
  -Tier Standard `
  -Capacity 2

$appgw = New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $contosoPool, $fabrikamPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $contosoListener, $fabrikamListener `
  -RequestRoutingRules $contosoRule, $fabrikamRule `
  -Sku $sku

Создание масштабируемых наборов виртуальных машин

В этом примере вы создадите два масштабируемых набора виртуальных машин (myvmss1 и myvmss2), которые поддерживают два созданных внутренних пула. Каждый масштабируемый набор содержит два экземпляра виртуальной машины, на которых устанавливаются службы IIS. Масштабируемый набор назначается серверному пулу при настройке параметров IP-адреса.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$contosoPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name contosoPool `
  -ApplicationGateway $appgw

$fabrikamPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name fabrikamPool `
  -ApplicationGateway $appgw

for ($i=1; $i -le 2; $i++)
{
  if ($i -eq 1)
  {
    $poolId = $contosoPool.Id
  }
  if ($i -eq 2)
  {
    $poolId = $fabrikamPool.Id
  }

  $ipConfig = New-AzVmssIpConfig `
    -Name myVmssIPConfig$i `
    -SubnetId $vnet.Subnets[1].Id `
    -ApplicationGatewayBackendAddressPoolsId $poolId

  $vmssConfig = New-AzVmssConfig `
    -Location eastus `
    -SkuCapacity 2 `
    -SkuName Standard_DS2 `
    -UpgradePolicyMode Automatic

  Set-AzVmssStorageProfile $vmssConfig `
    -ImageReferencePublisher MicrosoftWindowsServer `
    -ImageReferenceOffer WindowsServer `
    -ImageReferenceSku 2016-Datacenter `
    -ImageReferenceVersion latest `
    -OsDiskCreateOption FromImage

  Set-AzVmssOsProfile $vmssConfig `
    -AdminUsername azureuser `
    -AdminPassword "Azure123456!" `
    -ComputerNamePrefix myvmss$i

  Add-AzVmssNetworkInterfaceConfiguration `
    -VirtualMachineScaleSet $vmssConfig `
    -Name myVmssNetConfig$i `
    -Primary $true `
    -IPConfiguration $ipConfig

  New-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmssConfig
}

Установить IIS

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

for ($i=1; $i -le 2; $i++)
{
  $vmss = Get-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -VMScaleSetName myvmss$i

  Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
    -Name "customScript" `
    -Publisher "Microsoft.Compute" `
    -Type "CustomScriptExtension" `
    -TypeHandlerVersion 1.8 `
    -Setting $publicSettings

  Update-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmss
}

Создание записи CNAME в домене

После создания шлюза приложений с общедоступным IP-адресом можно получить DNS-адрес и использовать его для создания записи CNAME в своем домене. Чтобы получить DNS-адрес шлюза приложений, используйте командлет Get-AzPublicIPAddress. Скопируйте значение fqdn для DNSSettings и используйте его в качестве значения создаваемой записи CNAME. Использовать записи A не рекомендуется, так как у SKU версии 1 виртуальный IP-адрес может измениться после перезапуска шлюза приложений.

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

Тестирование шлюза приложений

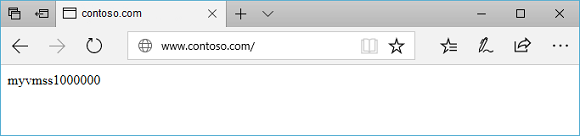

В адресной строке браузера введите имя домена. Как http://www.contoso.com.

Проверка сайта contoso в шлюзе приложений

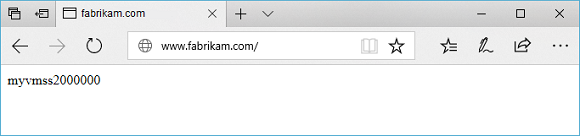

Введите адрес другого домена. Результат должен быть примерно таким:

Проверка сайта fabrikam в шлюзе приложений

Очистка ресурсов

Если группа ресурсов, виртуальная машина и все связанные с ними ресурсы вам больше не требуются, их можно удалить. Для этого выполните командлет Remove-AzResourceGroup.

Remove-AzResourceGroup -Name myResourceGroupAG
