В этом примере показан пример существующей рабочей нагрузки, которая изначально была разработана для запуска в Kubernetes, вместо этого может выполняться в приложениях контейнеров Azure. Приложения контейнеров Azure хорошо подходят для рабочих нагрузок браунфилда, в которых команды стремятся упростить сложную инфраструктуру и оркестрацию контейнеров. Пример рабочей нагрузки запускает контейнерное приложение микрослужб.
В примере используется рабочая нагрузка, используемая в архитектуре микрослужб, на Служба Azure Kubernetes и повторно размещена в приложениях контейнеров Azure в качестве платформы приложений.
Совет
Архитектура поддерживается примером реализации , которая иллюстрирует некоторые варианты проектирования, описанные в этой статье.
Архитектура
Скачайте файл Visio для этой архитектуры.

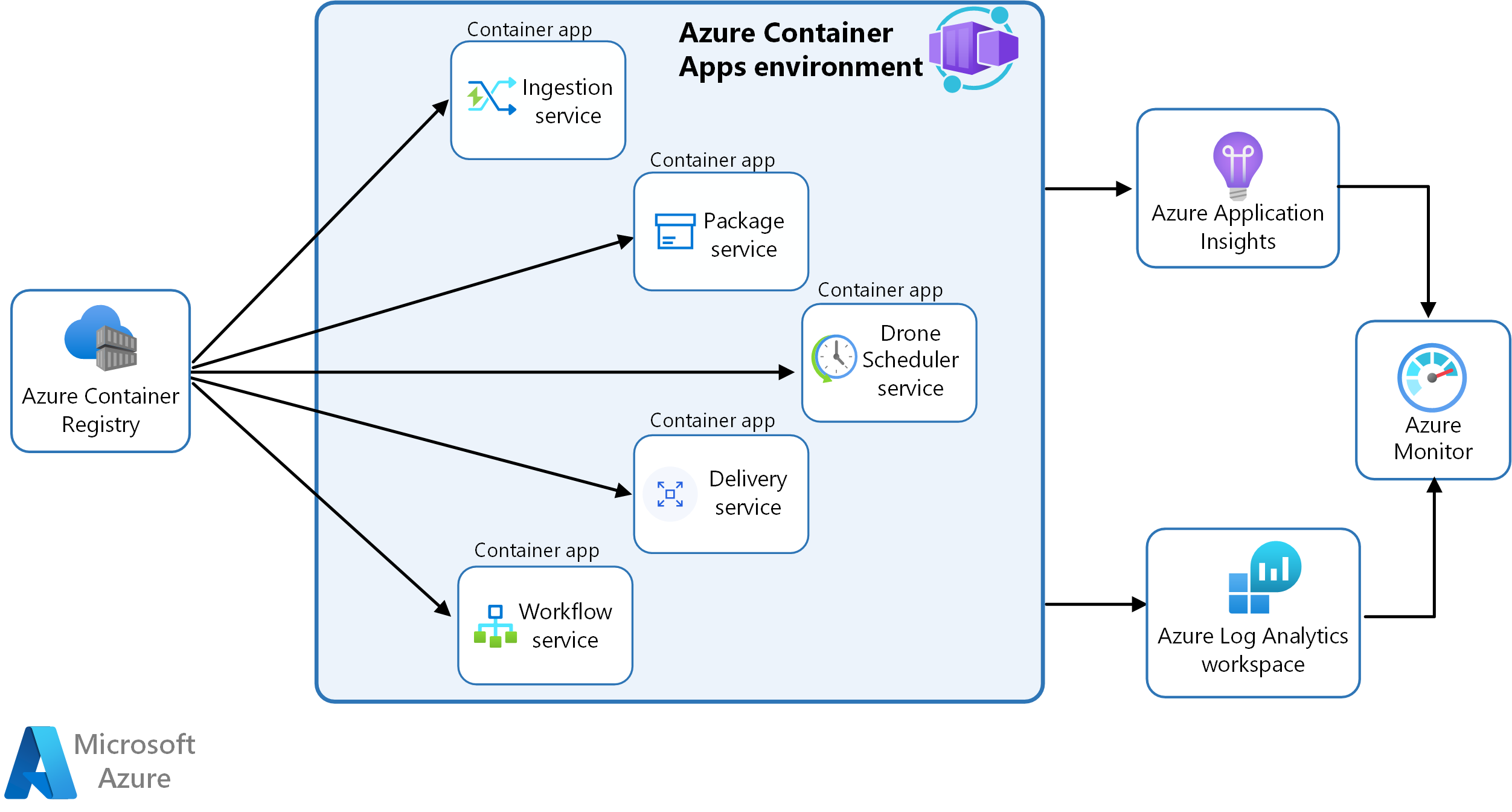

В этом сценарии образы контейнеров создаются из Реестр контейнеров Azure и развертываются в среде приложений контейнеров.
Службы, использующие одну и ту же среду, получают следующие преимущества:
- Внутреннее обнаружение входящего трафика и службы
- Одна рабочая область Log Analytics для ведения журнала во время выполнения
- Безопасное управление секретами и сертификатами
Приложение контейнера службы рабочих процессов выполняется в одном режиме редакции. Приложение-контейнер, работающее в одном режиме редакции, будет иметь одну редакцию, которая поддерживается репликами нулевого числа. Реплика состоит из контейнера приложения и всех необходимых контейнеров боковика. Этот пример не использует контейнеры боковика, поэтому каждая реплика приложения-контейнера представляет один контейнер. Так как в этом примере не используется масштабирование, для каждого приложения контейнера будет запущена только одна реплика.
Рабочий процесс использует гибридный подход для управления секретами. Управляемые удостоверения используются в службах, где такая реализация не требует изменений кода. Службы планировщика дронов и доставки используют управляемые удостоверения, назначенные пользователем, для проверки подлинности в Azure Key Vault для доступа к секретам, хранящимся там. Остальные службы хранят секреты через службу "Приложения контейнеров" на уровне приложения.

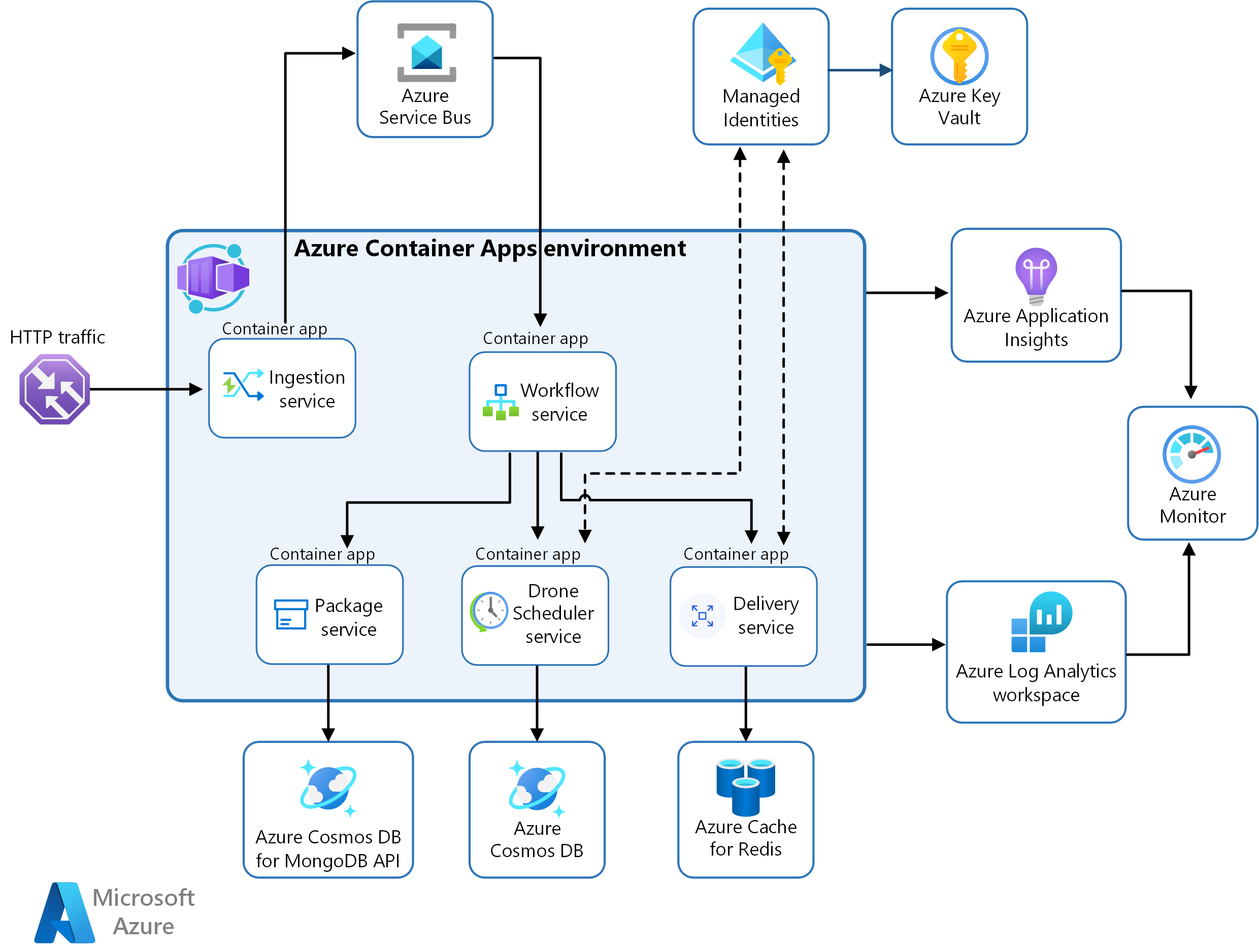

На этой схеме показана архитектура среды выполнения для решения.
Скачайте файл Visio для этой архитектуры.
Поток данных
- Служба приема: получает клиентские запросы, буферизирует их и отправляет их через Служебная шина Azure в службу рабочего процесса.
- Служба рабочего процесса: использует сообщения из Служебная шина Azure и отправляет их в базовые службы.
- Служба пакетов: управляет пакетами.
- Служба планировщика дронов: планирует беспилотные летательные аппараты и отслеживает беспилотные летательные аппараты в полете.
- Служба доставки: управляет поставками, запланированными или передаваемыми.
Компоненты
Служба доставки дронов использует ряд служб Azure в концерте друг с другом.
Приложения-контейнеры Azure
Приложения контейнеров Azure — это основной компонент.
Многие из сложностей предыдущей архитектуры AKS заменяются этими функциями:
- Встроенное обнаружение служб
- Полностью управляемые конечные точки HTTP и HTTP/2
- Встроенная балансировка нагрузки
- Ведение журналов и мониторинг
- Автомасштабирование на основе http-трафика или событий, управляемых KEDA
- Обновления приложений и управление версиями
Внешнее хранилище и другие компоненты
Служба Azure Key Vault для безопасного хранения и доступа к секретам, таким как ключи API, пароли и сертификаты.
Реестр контейнеров Azure хранит образы частных контейнеров. Вы также можете использовать другие реестры контейнеров, такие как Docker Hub.
Azure Cosmos DB хранит данные с открытым исходным кодом Azure Cosmos DB для MongoDB. Микрослужбы обычно без отслеживания состояния и записывают их состояние во внешние хранилища данных. Azure Cosmos DB — это база данных NoSQL с API с открытым исходным кодом для MongoDB и Cassandra.
Служебная шина Azure предлагает надежную облачную обмен сообщениями как службу и простую гибридную интеграцию. служебная шина поддерживает асинхронные шаблоны обмена сообщениями, распространенные с приложениями микрослужб.
Кэш Azure для Redis добавляет слой кэширования в архитектуру приложения, чтобы повысить скорость и производительность для тяжелых нагрузок трафика.
Azure Monitor собирает и сохраняет метрики и журналы из приложения. Используйте эти данные для мониторинга приложения, настройки оповещений и панелей мониторинга и выполнения первопричин анализа сбоев. В этом сценарии используется рабочая область Log Analytics для комплексного мониторинга инфраструктуры и приложения.
Application Insights обеспечивает расширяемое управление производительностью приложений (APM) и мониторинг для служб. Каждая служба инструментируется с помощью пакета SDK Application Insights для мониторинга приложения и перенаправления данных в Azure Monitor.
Шаблоны Bicep для настройки и развертывания приложений.
Альтернативные варианты
Альтернативным сценарием этого примера является приложение Fabrikam Drone Delivery с помощью Kubernetes, которое доступно на сайте GitHub в репозитории Служба Azure Kubernetes (AKS) Fabrikam Drone Delivery.
Подробности сценария
Бизнес может упростить развертывание и управление контейнерами микрослужб с помощью приложений контейнеров Azure. Контейнерные приложения предоставляют полностью управляемую бессерверную среду для создания и развертывания современных приложений.
Fabrikam, Inc. (вымышленная компания) реализовала приложение доставки дронов, где пользователи могут запросить беспилотник, чтобы забрать товары для доставки. Когда клиент планирует отгрузку, серверная система назначает аппарат и сообщает пользователю предполагаемое время доставки.
Приложение микрослужб было развернуто в кластере Служба Azure Kubernetes (AKS). Но команда Fabrikam не воспользовались расширенными или платформенными функциями AKS. В конечном итоге они переносили приложение в приложения контейнеров Azure без большой нагрузки. Перенос решения в приложения контейнеров Azure Fabrikam смог:
- Перенос приложения практически как есть: при перемещении приложения из AKS в приложения контейнеров Azure требуются очень минимальные изменения кода.
- Развертывание инфраструктуры и рабочей нагрузки с помощью шаблонов Bicep: для развертывания контейнеров приложений необходимы манифесты YAML Kubernetes.
- Предоставление приложению через управляемый входящий трафик: встроенная поддержка внешних https-ingress для предоставления службы приема данных удалена необходимость настройки собственных входящего трафика.
- Извлечение образов контейнеров из ACR: для приложений контейнеров Azure не требуется определенный базовый образ или реестр.
- Управление жизненным циклом приложения. Функция редакции поддерживает выполнение нескольких версий конкретного приложения-контейнера и разделения трафика между ними для сценариев развертывания A/B или Blue/Green.
- Используйте управляемое удостоверение: команда Fabrikam могла использовать управляемое удостоверение для проверки подлинности в Azure Key Vault и Реестр контейнеров Azure.
Потенциальные варианты использования
- Разверните приложение на основе микрослужб браунфилда в платформу как службу (PaaS), чтобы избежать операционной сложности управления оркестратором контейнеров.
- Оптимизируйте операции и управление путем переноса контейнерных служб на платформу, которая поддерживает собственный масштаб до нуля.
- Выполните длительный фоновый процесс, например службу рабочего процесса в одном режиме редакции.
Другие распространенные способы использования контейнерных приложений:
- Выполнение контейнерных рабочих нагрузок на бессерверной платформе на основе потребления.
- Автоматическое масштабирование приложений на основе трафика HTTP/HTTPS и /или триггеров на основе событий, поддерживаемых KEDA
- Минимизация затрат на обслуживание контейнерных приложений
- развертывание конечных точек API;
- размещение приложений фоновой обработки;
- обработка на основе событий;
Рекомендации
Эти рекомендации реализуют основные принципы платформы Azure Well-Architected Framework, которая является набором руководящих принципов, которые можно использовать для улучшения качества рабочей нагрузки. Дополнительные сведения см. в статье Microsoft Azure Well-Architected Framework.
Availability
Контейнерные приложения позволяют упростить развертывание, управление, обслуживание и мониторинг приложений. Доступность может быть обеспечена этими ключевыми функциями:
- Исправления помогают развертывать обновления приложений с нулевым временем простоя. Вы можете использовать редакции для управления развертыванием обновлений приложений и разделения трафика между редакциями для поддержки синих и зеленых развертываний и тестирования A/B (в настоящее время не используется в этой рабочей нагрузке).
- Благодаря комплексным функциям наблюдения для контейнерных приложений у вас есть целостное представление о запущенных приложениях. Контейнерные приложения интегрированы с Azure Monitor и Log Analytics, что позволяет отслеживать выполнение приложения контейнера и настраивать оповещения на основе метрик и событий.
- Когда приложение неожиданно завершает работу, служба контейнерных приложений автоматически перезапускает ее.
- Вы можете включить правила автомасштабирования для удовлетворения спроса по мере увеличения трафика и рабочих нагрузок.
- Производительность оптимизирована с помощью функций динамической балансировки нагрузки контейнерных приложений (в настоящее время не используется в этой рабочей нагрузке).
Эффективность работы
Оперативное превосходство охватывает процессы операций, которые развертывают приложение и продолжают работать в рабочей среде. Дополнительные сведения см. в разделе "Общие сведения о принципах эффективности работы".
Чтобы обеспечить эффективность работы, служба "Приложения контейнеров" предлагает следующие функции:
- Интеграция GitHub Actions для настройки автоматизированных развертываний CI/CD.
- Режим с несколькими версиями с разделением трафика для тестирования изменений в коде приложения и правилах масштабирования.
- Интеграция с Azure Monitor и Log Analytics для предоставления аналитических сведений о контейнерном приложении.
Оптимизация производительности
Уровень производительности — это способность вашей рабочей нагрузки эффективно масштабироваться в соответствии с требованиями, предъявляемыми к ней пользователями. Дополнительные сведения см. в разделе "Общие сведения о эффективности производительности".
Рекомендации по производительности в этом решении:
- Рабочая нагрузка распределяется между несколькими приложениями микрослужб.
- Каждая микрослужба является независимой, не совместно с другими микрослужбами, чтобы они могли независимо масштабироваться.
- Автомасштабирование можно включить по мере увеличения рабочей нагрузки.
- Запросы динамически балансируют нагрузку.
- Метрики, включая использование ЦП и памяти, сведения о пропускной способности и использование хранилища, доступны через Azure Monitor.
- Log Analytics предоставляет агрегирование журналов для сбора сведений в каждой среде приложений контейнеров.
Надежность
Надежность гарантирует, что ваше приложение позволит вам выполнить ваши обязательства перед клиентами. Дополнительные сведения см. в разделе "Обзор основы надежности".
Приложения-контейнеры будут пытаться перезапустить неудачные контейнеры и абстрагировать оборудование от пользователей. Временные сбои и высокий уровень доступности резервных вычислительных ресурсов обрабатываются корпорацией Майкрософт.
Мониторинг производительности с помощью Log Analytics и Azure Monitor позволяет оценить приложение под нагрузкой. Метрики и сведения о ведении журнала предоставляют данные, необходимые для распознавания тенденций, чтобы предотвратить сбои и выполнить анализ первопричин при их возникновении.
Безопасность
Безопасность обеспечивает гарантии от преднамеренного нападения и злоупотребления ценными данными и системами. Дополнительные сведения см. в разделе "Общие сведения о компоненте безопасности".
Секреты
- Приложение-контейнер может хранить и получать конфиденциальные значения в виде секретов. После определения секрета для приложения-контейнера он доступен для использования приложением и любыми связанными правилами масштабирования. Если вы работаете в режиме с несколькими версиями, все редакции будут совместно использовать одни и те же секреты. Так как секреты считаются изменением области приложения, при изменении значения секрета новая редакция не создается. Однако для загрузки нового значения секрета необходимо перезапустить все выполняемые редакции. В этом сценарии используются значения переменных приложений и среды.
- Переменные среды: конфиденциальные значения можно безопасно хранить на уровне приложения. При изменении переменных среды приложение-контейнер будет создавать новую редакцию.
Безопасность сети
- Входящий трафик. Чтобы ограничить внешний доступ, для внешнего входящего трафика настроена только служба приема. Серверные службы доступны только через внутреннюю виртуальную сеть в среде "Приложения контейнеров". Предоставляет только службы в Интернете, где это необходимо. Так как эта архитектура использует встроенную функцию входящего трафика, это решение не предлагает возможность полностью разместить точку входящего трафика за брандмауэром веб-приложения (WAF) или включить ее в планы защиты от атак DDoS. Все рабочие нагрузки с веб-интерфейсом должны быть перекрыты брандмауэром веб-приложения.
- Виртуальная сеть: при создании среды можно предоставить пользовательскую виртуальную сеть; в противном случае виртуальная сеть автоматически создается и управляется корпорацией Майкрософт. Вы не можете управлять этой виртуальной сетью, управляемой корпорацией Майкрософт, например путем добавления групп безопасности сети (NSG) или принудительного туннелирования трафика в брандмауэр исходящего трафика. В этом примере используется автоматически созданная виртуальная сеть.
Дополнительные параметры топологии сети см. в разделе "Сетевая архитектура" в приложениях контейнеров Azure.
Удостоверения рабочей нагрузки
- Контейнерные приложения поддерживают управляемые удостоверения Microsoft Entra, позволяя приложению проходить проверку подлинности в других ресурсах, защищенных идентификатором Microsoft Entra, например Azure Key Vault, без управления учетными данными в приложении контейнера. Приложение-контейнер может использовать назначаемые системой, назначенные пользователем или оба типа управляемых удостоверений. Для служб, которые не поддерживают проверку подлинности AD, следует хранить секреты в Azure Key Vault и использовать управляемое удостоверение для доступа к секретам.
- Используйте управляемые удостоверения для Реестр контейнеров Azure доступа. Приложения контейнеров Azure поддерживают использование другого управляемого удостоверения для рабочей нагрузки, отличного от доступа к реестру контейнеров, что рекомендуется при поиске подробных элементов управления доступом к управляемым удостоверениям.
Оптимизация затрат
- В разделе "Затраты" в Microsoft Azure Well-Architected Framework описываются рекомендации по затратам. Используйте калькулятор цен Azure для оценки затрат для конкретного сценария.
- Служба "Приложения контейнеров Azure" имеет модель ценообразования на основе потребления.
- Приложения контейнеров Azure поддерживают масштабирование до нуля. Если приложение-контейнер масштабируется до нуля, плата не взимается.
- В этом сценарии Azure Cosmos DB и Кэш Azure для Redis являются основными драйверами затрат.
Развертывание этого сценария
Выполните действия, описанные в README.md в репозитории примеров сценариев для приложений контейнеров Azure, чтобы развернуть этот сценарий.
Соавторы
Эта статья поддерживается корпорацией Майкрософт. Первоначально он был написан следующими участниками.
Автор субъекта:
- Кэтрин Бунди | Технический писатель
